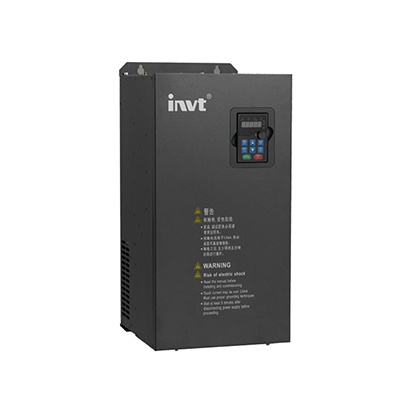

Goodrive200A系列通用型開環矢量變頻器
Goodrive200A系列變頻器具有優異的矢量控制性能，實現轉矩控制、速度控制的一體化，能滿足不同客戶多種應用需求。
編 號：10610126718
型 號：Goodrive200A系列通用型開環矢量變頻器
品 牌： INVT（英威騰）
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 詳細規格
- 產品尺寸
- 可選件
Goodrive200A系列變頻器具有優異的矢量控制性能，實現轉矩控制、速度控制的一體化，能滿足不同客戶多種應用需求。此外，Goodrive200A變頻器具有超出同類產品的防跳閘性能和適應惡劣電網、溫度、濕度和粉塵能力，具有簡易供水、瞬時掉電不停機等多種功能，全系列支持共直流母線，極大提高產品可靠性，可較好地滿足客戶各種使用需求。
● 具有先進的開環矢量控制性能，良好的電壓、電流控制技術
啟動轉矩0.5Hz/150%轉矩，調速比1:100，動態響應<20ms，穩速精度±0.2%；
● 寬電壓范圍設計，滿足苛刻的用戶電網環境
寬電壓范圍達到AC 3PH:380V(-15%)~440V(+10%)；
● 內置選配C3濾波器，可外置選配C2濾波器，EMC性能更優秀，使產品在電磁干擾場合更適用；
● 30KW（含）以下變頻器內置制動單元；
● 全系列標配可進行參數拷貝的高性能鍵盤，極大方便客戶使用和操作；
● 產品支持共直流母線方案，支持直流供電模式；
● 提供多種制動方式，可快速停車
包括能耗制動、磁通制動、直流制動、短路制動等；
● 具有簡易供水、瞬時掉電不停機等多種功能，可較好地滿足客戶各種使用需求；
| 功能描述 | 規格指標 | |
| 功率輸入 | 輸入電壓（V） | AC 3PH 380V(-15%)～440V(+10%) 默認380V |
| 輸入頻率（Hz） | 50Hz或60Hz，允許范圍47~63Hz | |
| 功率輸出 | 輸出電壓（V） | 0~輸入電壓 |
| 輸出頻率（Hz） | 0~400Hz | |
| 技術控制性能 | 控制方式 | 無PG矢量控制模式，空間電壓矢量控制模式 |
| 電機類型 | 異步電機 | |
| 調速比 | 異步機1：100（SVC） | |
| 速度控制精度 | ±0.2%（無PG矢量控制） | |
| 速度波動 | ± 0.3%（無PG矢量控制） | |
| 轉矩響應 | <20ms（無PG矢量控制） | |
| 轉矩控制精度 | 10%（無PG矢量控制） | |
| 起動轉矩 | 異步機：0.5Hz/150%（無PG矢量控制） | |
| 過載能力 | 150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒（G型機） | |
| 運行控制性能 | 頻率設定方式 | 數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、MODBUS通訊設定。 |
| 實現設定的組合和設定通道的切換。 | ||
| 自動電壓調整功能 | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 故障保護功能 | 提供三十多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能 | |
| 轉速追蹤再起動功能 | 實現對旋轉中的電機的無沖擊平滑起動 | |
| 注意：4kW（含）以上具有該功能。 | ||
| 外圍接口 | 端子模擬量輸入分辯率 | 不大于20mV |
| 端子開關量輸入分辯率 | 不大于2ms | |
| 模擬輸入 | 1路（AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模擬輸出 | 2路（AO1、AO2）0~10V /0~20mA | |
| 數字輸入 | 8路普通輸入，最大頻率1kHz | |
| 1路高速輸入，最大頻率50kHz | ||
| 數字輸出 | 1路高速脈沖輸出，最大頻率50kHz | |
| 1路Y端子開路集電極輸出 | ||
| 繼電器輸出 | 兩路可編程繼電器輸出 | |
| RO1A常開，RO1B常閉，RO1C公共端 | ||
| RO2A常開，RO2B常閉，RO2C公共端 | ||
| 觸點容量：3A/AC250V，1A/DC30V | ||
| 其它 | 安裝方式 | 支持壁掛式、落地式、法蘭式安裝三種方式 |
| 運行環境溫度 | -10~50℃，40℃以上降額使用 | |
| 防護等級 | IP20 | |
| 冷卻方式 | 強制風冷 | |
| 制動單元 | 30kW（含）以下內置，其他選配外置 | |
| EMC濾波器 | 選配內置C3濾波器：滿足IEC61800-3 C3等級要求 | |
| 選配外置濾波器：滿足IEC61800-3 C2等級要求 | ||
| 功能描述 | 規格指標 | |
| 功率輸入 | 輸入電壓（V） | AC 3PH 380V(-15%)～440V(+10%) 默認380V |
| 輸入頻率（Hz） | 50Hz或60Hz，允許范圍47~63Hz | |
| 功率輸出 | 輸出電壓（V） | 0~輸入電壓 |
| 輸出頻率（Hz） | 0~400Hz | |
| 技術控制性能 | 控制方式 | 無PG矢量控制模式，空間電壓矢量控制模式 |
| 電機類型 | 異步電機 | |
| 調速比 | 異步機1：100（SVC） | |
| 速度控制精度 | ±0.2%（無PG矢量控制） | |
| 速度波動 | ± 0.3%（無PG矢量控制） | |
| 轉矩響應 | <20ms（無PG矢量控制） | |
| 轉矩控制精度 | 10%（無PG矢量控制） | |
| 起動轉矩 | 異步機：0.5Hz/150%（無PG矢量控制） | |
| 過載能力 | 150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒（G型機） | |
| 運行控制性能 | 頻率設定方式 | 數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、MODBUS通訊設定。 |
| 實現設定的組合和設定通道的切換。 | ||
| 自動電壓調整功能 | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 故障保護功能 | 提供三十多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能 | |
| 轉速追蹤再起動功能 | 實現對旋轉中的電機的無沖擊平滑起動 | |
| 注意：4kW（含）以上具有該功能。 | ||
| 外圍接口 | 端子模擬量輸入分辯率 | 不大于20mV |
| 端子開關量輸入分辯率 | 不大于2ms | |
| 模擬輸入 | 1路（AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模擬輸出 | 2路（AO1、AO2）0~10V /0~20mA | |
| 數字輸入 | 8路普通輸入，最大頻率1kHz | |
| 1路高速輸入，最大頻率50kHz | ||
| 數字輸出 | 1路高速脈沖輸出，最大頻率50kHz | |
| 1路Y端子開路集電極輸出 | ||
| 繼電器輸出 | 兩路可編程繼電器輸出 | |
| RO1A常開，RO1B常閉，RO1C公共端 | ||
| RO2A常開，RO2B常閉，RO2C公共端 | ||
| 觸點容量：3A/AC250V，1A/DC30V | ||
| 其它 | 安裝方式 | 支持壁掛式、落地式、法蘭式安裝三種方式 |
| 運行環境溫度 | -10~50℃，40℃以上降額使用 | |
| 防護等級 | IP20 | |
| 冷卻方式 | 強制風冷 | |
| 制動單元 | 30kW（含）以下內置，其他選配外置 | |
| EMC濾波器 | 選配內置C3濾波器：滿足IEC61800-3 C3等級要求 | |
| 選配外置濾波器：滿足IEC61800-3 C2等級要求 | ||
