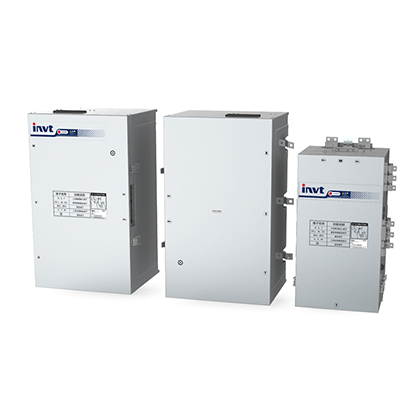

Goodrive3000系列中壓高性能矢量變頻器
全新的模塊化設計，有效適應了礦井防爆設備的特殊需求，廣泛應用于皮帶機、提升機、絞車、猴車、乳化液泵等礦山設備。
編 號：10616726712
型 號：Goodrive3000系列中壓高性能矢量變頻器
品 牌： INVT（英威騰）
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 詳細規格
- 產品尺寸
- 可選件
GD3000 系列變頻器是針對礦山、石油等行業特殊電壓等級電機負載而設計的專用產品；采用三電平硬件拓?fù)浣Y(jié)構和AFE整流技術，擁有卓越的電機驅動性能及對電網的親和力；全新的模塊化設計，有效適應了礦井防爆設備的特殊需求，廣泛應用于皮帶機、提升機、絞車、猴車、乳化液泵等礦山設備。
● 領先的三電平拓?fù)浣Y(jié)構
a.輸出波形正弦度更高
b.輸出電壓變化率顯著降低
● 輸入電壓范圍寬
● 全系采用疊層母排
● 專業表貼技術、模塊化結構設計
| 產品類型? | GD3000-01系列? | GD3000-11系列? | |
| 功能描述? | 規格指標? | ||
| 輸入 | 額定輸入電壓(V)? | AC 3PH 970V~1310V? | |
| 額定輸入頻率? | 50Hz/60Hz，允許范圍47~63Hz? | ||
| 額定輸入效率(%)? | 98%以上? | ||
| 額定輸入功率因素(%)? | 0.85以上 | 0.99以上? | |
| 輸出? | 額定輸出電壓(V)? | 0~輸入電壓? | |
| 輸出頻率 | 0~400Hz? | ||
| 運行控制特性 | 控制方式? | V/F（擁有V/F分離功能），開環矢量，閉環矢量? | |
| 電機參數自學習? | 支持電機靜止自學習、旋轉自學習? | ||
| 調速范圍? | 閉環矢量：1:1000；開環矢量：1:100? | ||
| 速度控制精度? | 閉環矢量：±0.1%最高速度；開環矢量：±0.5%最高速度? | ||
| 速度波動? | ±0.3%（開環矢量控制）；±0.1%（閉環矢量控制）? | ||
| 轉矩控制精度? | 10%（開環矢量控制）；5%（閉環矢量控制）? | ||
| 起動轉矩? | 0.5Hz 150%（開環矢量控制）；零頻?180%（閉環矢量控制） | ||
| 過載能力? | 150%額定電流60s，180%額定電流10s，200%額定電流1s | ||
| 重要功能? | 主從控制、多段速運行、簡易PLC、多種加減速時間切換、S曲線加減速、風扇運轉控制、節能運行、PID調節、MODBUS通信、下垂控制、轉矩控制、轉矩及速度控制模式切換等? | ||
| 保護功能 | 電機過熱保護、過載保護、過壓保護、欠壓保護、輸入缺相保護、輸出缺相保護、過流保護、過熱保護、過壓失速保護、過流失速保護、短路保護等多種保護功能 | ||
| 外圍接口? | 模擬輸入? | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模擬輸出? | 2路（AO1、AO2）-10~10V /-20~20mA | ||
| 數字輸入? | 標配6路數字量輸入? | ||
| 數字輸出? | 標配1路開路集電極輸出? | ||
| 標配2路繼電器輸出，觸電容量：3A/AC250V，1A/DC30V | |||
| 通訊方式 | 標配485通訊（MODBUS協議），選配CAN、光纖、Profibus-DP | ||
| 其他 | 鍵盤? | 標配LCD顯示，可兼容LED鍵盤? | |
| 運行環境溫度? | -10℃~+40℃，40℃以上需降額使用? | ||
| 相對濕度? | 5%~95%? | ||
| 存儲溫度? | -40℃~+70℃? | ||
| 海拔高度? | 低于1000米，1000米以上降額使用，每升高100米降額1%? | ||
| 防護等級? | IP00、IP20、IP54? | ||
| 產品類型? | GD3000-01系列? | GD3000-11系列? | |
| 功能描述? | 規格指標? | ||
| 輸入 | 額定輸入電壓(V)? | AC 3PH 970V~1310V? | |
| 額定輸入頻率? | 50Hz/60Hz，允許范圍47~63Hz? | ||
| 額定輸入效率(%)? | 98%以上? | ||
| 額定輸入功率因素(%)? | 0.85以上 | 0.99以上? | |
| 輸出? | 額定輸出電壓(V)? | 0~輸入電壓? | |
| 輸出頻率 | 0~400Hz? | ||
| 運行控制特性 | 控制方式? | V/F（擁有V/F分離功能），開環矢量，閉環矢量? | |
| 電機參數自學習? | 支持電機靜止自學習、旋轉自學習? | ||
| 調速范圍? | 閉環矢量：1:1000；開環矢量：1:100? | ||
| 速度控制精度? | 閉環矢量：±0.1%最高速度；開環矢量：±0.5%最高速度? | ||
| 速度波動? | ±0.3%（開環矢量控制）；±0.1%（閉環矢量控制）? | ||
| 轉矩控制精度? | 10%（開環矢量控制）；5%（閉環矢量控制）? | ||
| 起動轉矩? | 0.5Hz 150%（開環矢量控制）；零頻?180%（閉環矢量控制） | ||
| 過載能力? | 150%額定電流60s，180%額定電流10s，200%額定電流1s | ||
| 重要功能? | 主從控制、多段速運行、簡易PLC、多種加減速時間切換、S曲線加減速、風扇運轉控制、節能運行、PID調節、MODBUS通信、下垂控制、轉矩控制、轉矩及速度控制模式切換等? | ||
| 保護功能 | 電機過熱保護、過載保護、過壓保護、欠壓保護、輸入缺相保護、輸出缺相保護、過流保護、過熱保護、過壓失速保護、過流失速保護、短路保護等多種保護功能 | ||
| 外圍接口? | 模擬輸入? | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模擬輸出? | 2路（AO1、AO2）-10~10V /-20~20mA | ||
| 數字輸入? | 標配6路數字量輸入? | ||
| 數字輸出? | 標配1路開路集電極輸出? | ||
| 標配2路繼電器輸出，觸電容量：3A/AC250V，1A/DC30V | |||
| 通訊方式 | 標配485通訊（MODBUS協議），選配CAN、光纖、Profibus-DP | ||
| 其他 | 鍵盤? | 標配LCD顯示，可兼容LED鍵盤? | |
| 運行環境溫度? | -10℃~+40℃，40℃以上需降額使用? | ||
| 相對濕度? | 5%~95%? | ||
| 存儲溫度? | -40℃~+70℃? | ||
| 海拔高度? | 低于1000米，1000米以上降額使用，每升高100米降額1%? | ||
| 防護等級? | IP00、IP20、IP54? | ||
