IPE300系列工程型變頻器
IPE300系列工程型變頻器可廣泛應用于有色、冶金、造紙、石油、化工、暖通供水、市政、電力、建材、電源等具有高可靠性、高性能要求的設備驅動。
- 基本信息
- 詳細規格
- 產品尺寸
- 可選件

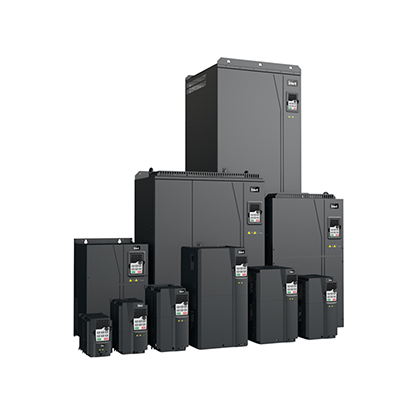

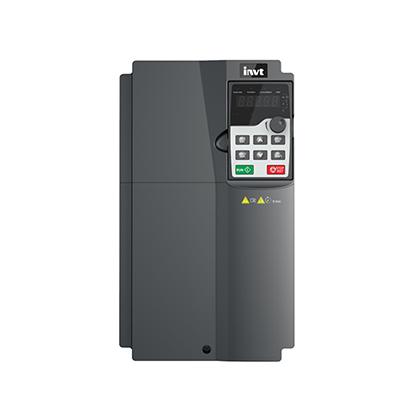

IPE300系列工程型變頻器是基于工程應用需求設計開發的一款高性能閉環矢量單傳動變頻器，基于工業應用環境提升產品可靠性、易用性、可維護性、環境適應性，具有功率密度高、功能豐富、應用配置靈活等優點。
IPE300系列工程型變頻器可廣泛應用于有色、冶金、造紙、石油、化工、暖通供水、市政、電力、建材、電源等具有高可靠性、高性能要求的設備驅動。
1. 寬電壓設計
* 寬電壓范圍設計，滿足苛刻的用戶電網環境，增強適用性和可靠性。
* AC 3PH 380V AC 380V（-15%）～ 440V（+10%）
* AC 3PH 660V AC 520V（-15%）～ 690V（+10%）
2. 拓展靈活
* 強化拓展性能，支持多張擴展卡同時使用，滿足各類工程應用需求
* 選配PG卡采用數字濾波技術，抗干擾能力增強1倍；支持增量式、旋變、正余弦、UVW等多種編碼器類型
* 標配MODBUS通訊，支持CAN、CANOPEN、PROFIBUS-DP、PROFINET、Ethernet IP等國際主流通訊拓展
3. 2大硬件升級
* 18.5kw～110kw標配內置直流電抗器
* 1.5kw～37kw標配內置制動單元，45kw-110kw選配內置制動單元
4. 自定義狀態字:
* 開放狀態字、控制字自定義功能，無縫對接上位機控制系統，提升工作效率，縮短改造替換施工周期。
5. WorkShop上位機軟件:
* 支持同時監控多臺變頻器設備；
* 支持參數批量上傳、下載、打印預覽及功能碼打印和導出；
* 在線示波器支持波形數據保存及回放，方便問題快速定位，提高調試效率；
* 功能碼支持組態方式顯示，調試方便。
6. 集成恒壓供水控制功能
7. 節能運行
* 集成節能控制算法，進一步降低電機損耗，提高風機泵類負載電機的運行效率，節約能源。
8. 啟動平滑
* 低頻低轉矩啟動，實現平滑啟動過度，避免發生低頻喘振、水錘效應，減少設備損耗，延長設備使用壽命。
|
功能描述
|
規格指標
|
|
|
技術控制性能
|
輸入電壓（V）
|
AC 3PH 380V（-15%）~440V（+10%）額定電壓：380V
|
|
AC 3PH 520V（-15%）~690V（+10%）額定電壓：660V
|
||
|
輸出頻率（Hz）
|
0~400Hz
|
|
|
載波頻率（kHz）
|
1.0～15kHZ
|
|
|
控制方式
|
空間電壓矢量控制模式，無PG矢量控制模式，有PG矢量控制模式
|
|
|
電機類型
|
異步電機、永磁同步電機
|
|
|
調速比
|
1：200（無PG矢量控制）
|
|
|
1：1000（有PG矢量控制）
|
||
|
速度控制精度
|
±0.2%（無PG矢量控制），
|
|
|
±0.02%（有PG矢量控制）
|
||
|
速度波動
|
± 0.3%（無PG矢量控制）
|
|
|
±0.02%（有PG矢量控制）
|
||
|
轉矩響應
|
<20ms（無PG矢量控制）
|
|
|
<10ms（有PG矢量控制）
|
||
|
轉矩控制精度
|
± 10%（無PG矢量控制）
|
|
|
± 5%（有PG矢量控制）
|
||
|
起動轉矩
|
0.25Hz/150%（異步電機無PG矢量控制）
|
|
|
2.5 Hz/150%（同步電機無PG矢量控制）
|
||
|
0Hz/200%（有PG矢量控制）
|
||
|
過載能力
|
輕過載應用：在溫度40℃時，每5分鐘允許過載1分鐘，過載電流為110%Ild。
|
|
|
重過載應用在溫度40℃時，每5分鐘允許過載1分鐘，過載電流為150%Ihd。
|
||
|
運行控制性能
|
頻率設定方式
|
數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、Modbus通訊設定、PROFIBUS-DP通訊設定、PROFINET通訊設定、ETHERCAT通訊設定等
|
|
實現設定的組合和設定通道的切換
|
||
|
自動電壓調整功能
|
當電網電壓變化時，能自動保持輸出電壓恒定
|
|
|
專用功能
|
主從控制、簡易供水、自定義編程、電機溫度保護等過程控制專用功能
|
|
|
保護功能
|
對地短路、相間短路、過流、過壓、欠壓、過溫、輸入缺相、過載、過熱、輸出缺相、通訊故障、失速、編碼器故障等30多種保護功能
|
|
|
外圍接口
|
模擬輸入
|
2路，AI1：0~10V/0~20mA， AI2：-10~10V
|
|
分辨率：不大于20mV
|
||
|
模擬輸出
|
1路，AO1：0~10V /0~20mA
|
|
|
數字輸入
|
4路普通輸入，最大頻率1kHz，直流內部阻抗：10kΩ，交流內部阻抗：40kΩ
|
|
|
2路高速輸入，最大頻率50kHz，支持正交編碼器輸入，具有測速功能
|
||
|
數字輸出
|
1路高速脈沖輸出，最大頻率50kHz
|
|
|
1路Y端子開路集電極輸出
|
||
|
繼電器輸出
|
兩路可編程繼電器輸出
|
|
|
RO1A常開，RO1B常閉，RO1C公共端
|
||
|
RO2A常開，RO2B常閉，RO2C公共端
|
||
|
觸點容量：3A/AC250V，1A/DC30V
|
||
|
擴展接口
|
三個擴展接口：SLOT1、SLOT2、SLOT3
|
|
|
可擴展PG卡，可編程擴展卡，通訊卡，I/O卡等
|
||
|
其它
|
安裝方式
|
支持壁掛式、法蘭式、落地式安裝三種方式
|
|
制動單元
|
380V 37kW（含）以下標配內置，45～110kW選配內置，132kW（含）以上及660V全功率選配外置
|
|
|
運行環境溫度
|
-10~50℃，40℃以上降額使用
|
|
|
防護等級
|
IP20
|
|
|
污染等級
|
3級
|
|
|
冷卻方式
|
強制風冷
|
|
|
功能描述
|
規格指標
|
|
|
技術控制性能
|
輸入電壓（V）
|
AC 3PH 380V（-15%）~440V（+10%）額定電壓：380V
|
|
AC 3PH 520V（-15%）~690V（+10%）額定電壓：660V
|
||
|
輸出頻率（Hz）
|
0~400Hz
|
|
|
載波頻率（kHz）
|
1.0～15kHZ
|
|
|
控制方式
|
空間電壓矢量控制模式，無PG矢量控制模式，有PG矢量控制模式
|
|
|
電機類型
|
異步電機、永磁同步電機
|
|
|
調速比
|
1：200（無PG矢量控制）
|
|
|
1：1000（有PG矢量控制）
|
||
|
速度控制精度
|
±0.2%（無PG矢量控制），
|
|
|
±0.02%（有PG矢量控制）
|
||
|
速度波動
|
± 0.3%（無PG矢量控制）
|
|
|
±0.02%（有PG矢量控制）
|
||
|
轉矩響應
|
<20ms（無PG矢量控制）
|
|
|
<10ms（有PG矢量控制）
|
||
|
轉矩控制精度
|
± 10%（無PG矢量控制）
|
|
|
± 5%（有PG矢量控制）
|
||
|
起動轉矩
|
0.25Hz/150%（異步電機無PG矢量控制）
|
|
|
2.5 Hz/150%（同步電機無PG矢量控制）
|
||
|
0Hz/200%（有PG矢量控制）
|
||
|
過載能力
|
輕過載應用：在溫度40℃時，每5分鐘允許過載1分鐘，過載電流為110%Ild。
|
|
|
重過載應用在溫度40℃時，每5分鐘允許過載1分鐘，過載電流為150%Ihd。
|
||
|
運行控制性能
|
頻率設定方式
|
數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、Modbus通訊設定、PROFIBUS-DP通訊設定、PROFINET通訊設定、ETHERCAT通訊設定等
|
|
實現設定的組合和設定通道的切換
|
||
|
自動電壓調整功能
|
當電網電壓變化時，能自動保持輸出電壓恒定
|
|
|
專用功能
|
主從控制、簡易供水、自定義編程、電機溫度保護等過程控制專用功能
|
|
|
保護功能
|
對地短路、相間短路、過流、過壓、欠壓、過溫、輸入缺相、過載、過熱、輸出缺相、通訊故障、失速、編碼器故障等30多種保護功能
|
|
|
外圍接口
|
模擬輸入
|
2路，AI1：0~10V/0~20mA， AI2：-10~10V
|
|
分辨率：不大于20mV
|
||
|
模擬輸出
|
1路，AO1：0~10V /0~20mA
|
|
|
數字輸入
|
4路普通輸入，最大頻率1kHz，直流內部阻抗：10kΩ，交流內部阻抗：40kΩ
|
|
|
2路高速輸入，最大頻率50kHz，支持正交編碼器輸入，具有測速功能
|
||
|
數字輸出
|
1路高速脈沖輸出，最大頻率50kHz
|
|
|
1路Y端子開路集電極輸出
|
||
|
繼電器輸出
|
兩路可編程繼電器輸出
|
|
|
RO1A常開，RO1B常閉，RO1C公共端
|
||
|
RO2A常開，RO2B常閉，RO2C公共端
|
||
|
觸點容量：3A/AC250V，1A/DC30V
|
||
|
擴展接口
|
三個擴展接口：SLOT1、SLOT2、SLOT3
|
|
|
可擴展PG卡，可編程擴展卡，通訊卡，I/O卡等
|
||
|
其它
|
安裝方式
|
支持壁掛式、法蘭式、落地式安裝三種方式
|
|
制動單元
|
380V 37kW（含）以下標配內置，45～110kW選配內置，132kW（含）以上及660V全功率選配外置
|
|
|
運行環境溫度
|
-10~50℃，40℃以上降額使用
|
|
|
防護等級
|
IP20
|
|
|
污染等級
|
3級
|
|
|
冷卻方式
|
強制風冷
|
|
