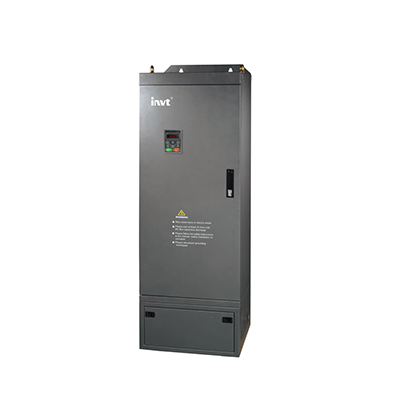

CHV190系列起重機專用矢量變頻器
CHV190系列起重提升專用變頻器，針對起重、提升行業專業設計，采用先進的控制理論，具有優異的力矩控制性能，豐富的產品功能設計全方位保證起重、提升行業使用的安全、可靠和高效。
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
- 基本信息
- 詳細規格
- 產品尺寸
- 可選件
CHV190系列起重提升專用變頻器，針對起重、提升行業專業設計，采用先進的控制理論，具有優異的力矩控制性能，豐富的產品功能設計全方位保證起重、提升行業使用的安全、可靠和高效。面向不同的用戶需求，有平移機構變頻、全變頻、共直流母線等多種成熟應用方案供用戶選擇。廣泛適用于各種起重、提升機械的起升、俯仰、變幅、大車、小車、回轉、抓斗等機構的交流無級調速。
● 抱閘時序邏輯控制與監控功能；
● 預勵磁、起動預轉矩補償及轉矩驗證；
● 危險速度監視、快速停車及超速保護；
● 主從控制功率平衡和速度同步技術；
● 起重機操作模式；
● 輕負載升速功能；
● 松繩檢測功能；
● 專業的網絡通訊功能；
● 上位機監控軟件；
● 控制回路電源和主電源可分別控制；
● 四組電機控制及切換功能；
● 電流矢量控制技術零速時實現200%轉矩輸出；
● 豐富的外圍接口和強大的保護功能。
| 功能描述 | 規格指標 | |
| 輸入/輸出特性 | 輸入電壓范圍 | 400V±15% |
| 輸入頻率范圍 | 47~63Hz | |
| 輸出電壓范圍 | 0~額定輸入電壓 | |
| 輸出頻率范圍 | 0~400Hz | |
| 外圍接口特性 | 可編程數字輸入 | 控制板標配6路輸入，其中1路可作為高速脈沖輸入（HDI1），I/O卡可擴展4路輸入 |
| 模擬量輸入 | AI1：0~10V輸入；AI2：0~10V或0~20mA輸入 | |
| 可編程開路集電極輸出 | 控制板標配2路輸出，其中1路為開路集電極輸出或高速脈沖輸出可選，擴展卡可擴展1路 | |
| 繼電器輸出 | 標配2路輸出，擴展卡可擴展1路輸出 | |
| 可編程模擬量輸出 | 標配1路輸出，擴展卡可擴展1路輸出（0~20mA或0~10V） | |
| 支持電機溫度檢測 | I/O擴展卡可擴展1路電機溫度檢測端子，支持PT100/PT1000兩種溫度檢測電阻 | |
| 技術性能特性 | 控制方式 | 無PG矢量控制、有PG矢量控制、V/F控制 |
| 過載能力 | 150%額定電流60s；180%額定電流10s；200%額定電流1s | |
| 啟動轉矩 | 無PG矢量控制：0.5Hz/150%（SVC）；有PG矢量控制：0Hz/200% | |
| 調速比 | 無PG矢量控制：1：100；有PG矢量控制：1：1000 | |
| 速度控制精度 | 無PG矢量控制：±0.5%最高速度；有PG矢量控制：±0.1%最高速度 | |
| 載波頻率 | 1.0kHz~16.0kHz | |
| 功能特性 | 頻率設定方式 | 數字設定、模擬量設定、高速脈沖、多段速端子給定、UP/DOWN端子給定、MODBUS遠程通訊設定、PROFIBUS通訊設定、主從方式給定、分級多段速給定 |
| 運行方式 | 鍵盤指令、端子指令、MODBUS通訊指令、PROFIBUS通訊指令、CAN通訊指令 | |
| 起重機控制邏輯 | 抱閘、接觸器控制 | |
| PG卡 | 異步機PG卡（12V）、同步機PG卡（5V） | |
| 自動電壓調整功能 | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| "黑匣子"功能 | 自動保存最后一次運行故障前0.2秒內17種波形信息，方便分析故障原因 | |
| 起動預轉矩補償 | ||
| 啟動、停機直流制動 | ||
| 提供多達30余種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能 | ||
| 功能描述 | 規格指標 | |
| 輸入/輸出特性 | 輸入電壓范圍 | 400V±15% |
| 輸入頻率范圍 | 47~63Hz | |
| 輸出電壓范圍 | 0~額定輸入電壓 | |
| 輸出頻率范圍 | 0~400Hz | |
| 外圍接口特性 | 可編程數字輸入 | 控制板標配6路輸入，其中1路可作為高速脈沖輸入（HDI1），I/O卡可擴展4路輸入 |
| 模擬量輸入 | AI1：0~10V輸入；AI2：0~10V或0~20mA輸入 | |
| 可編程開路集電極輸出 | 控制板標配2路輸出，其中1路為開路集電極輸出或高速脈沖輸出可選，擴展卡可擴展1路 | |
| 繼電器輸出 | 標配2路輸出，擴展卡可擴展1路輸出 | |
| 可編程模擬量輸出 | 標配1路輸出，擴展卡可擴展1路輸出（0~20mA或0~10V） | |
| 支持電機溫度檢測 | I/O擴展卡可擴展1路電機溫度檢測端子，支持PT100/PT1000兩種溫度檢測電阻 | |
| 技術性能特性 | 控制方式 | 無PG矢量控制、有PG矢量控制、V/F控制 |
| 過載能力 | 150%額定電流60s；180%額定電流10s；200%額定電流1s | |
| 啟動轉矩 | 無PG矢量控制：0.5Hz/150%（SVC）；有PG矢量控制：0Hz/200% | |
| 調速比 | 無PG矢量控制：1：100；有PG矢量控制：1：1000 | |
| 速度控制精度 | 無PG矢量控制：±0.5%最高速度；有PG矢量控制：±0.1%最高速度 | |
| 載波頻率 | 1.0kHz~16.0kHz | |
| 功能特性 | 頻率設定方式 | 數字設定、模擬量設定、高速脈沖、多段速端子給定、UP/DOWN端子給定、MODBUS遠程通訊設定、PROFIBUS通訊設定、主從方式給定、分級多段速給定 |
| 運行方式 | 鍵盤指令、端子指令、MODBUS通訊指令、PROFIBUS通訊指令、CAN通訊指令 | |
| 起重機控制邏輯 | 抱閘、接觸器控制 | |
| PG卡 | 異步機PG卡（12V）、同步機PG卡（5V） | |
| 自動電壓調整功能 | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| "黑匣子"功能 | 自動保存最后一次運行故障前0.2秒內17種波形信息，方便分析故障原因 | |
| 起動預轉矩補償 | ||
| 啟動、停機直流制動 | ||
| 提供多達30余種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能 | ||
