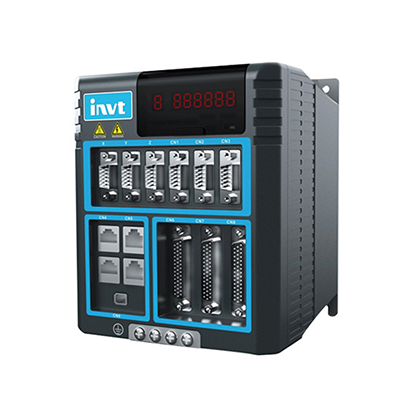

DA213系列3軸交流伺服驅動器
主要面向SCARA機器人、DELTA機器人、數控機床、半導體、紡織、包裝、印刷等行業。
編 號：10616786690
型 號：DA213系列3軸交流伺服驅動器
品 牌： INVT（英威騰）
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 詳細規格
- 產品尺寸
- 可選件
主要面向SCARA機器人、DELTA機器人、數控機床、半導體、紡織、包裝、印刷等行業。相較現有單軸伺服驅動器，總體體積相對更小，性能更為強大，支持多種工業高速現場總線，支持多軸協調控制，內置電子凸輪功能，具有一定的運動控制功能。
DA213系列伺服驅動器分為2個子系列產品： DA213系列脈沖及模擬量型伺服（簡稱DA213-E4型）、DA213系列總線型伺服驅動（簡稱DA213-N4型）。相對DA200系列單軸伺服，DA213產品主要特點：
●整體式結構設計，結構小巧緊湊，相對單軸伺服體積縮小30%；
●使用三菱第6代IPM模塊，可靠性高；
●支持多種編碼器：支持Biss、Endat2.2、Tamagawa、Nikon等4線和2線式絕對值編碼器；支持高分辨率增量編碼器或光柵尺（10Mbps）；支持DSL無電源編碼器接口；支持省線式編碼器斷線檢測；
●第二編碼器支持增量和絕對值編碼器；
●分頻輸出增加絕對值編碼器直通；
●支持USB和Ethernet兩種上位機連接方式；USB接口支持接插U盤、WIFI模塊等外部設備；
●支持環境溫度檢測；
●支持驅動器之間硬件時鐘同步信號；
●支持標準的STO功能；
●支持中頻制振、免調整功能。
| 項目 | 規格 | |||
| 電源 | 220V系統輸入電壓 | 1P/3P AC220V(-15%)~240V(+10%) 47Hz~63Hz | ||
| 400V系統輸入電壓 | 3P AC380V(-15%)~440V(+10%) 47Hz~63Hz | |||
| 端口 | 控制信號 | 輸入 | 3*8路輸入（功能可通過相關參數配置） | |
| 輸出 | 3*6路差分輸出（功能可通過相關參數配置） | |||
| 模擬量 | 輸入 |
標準型3*2路輸入（3*1路16bit、3*1路12bit模擬量輸入）; 非標準型3*2路輸入（3*2路12bit模擬量輸入） |
||
| 輸出 | 3*2路（模擬量輸出） | |||
| 脈沖信號 | 輸入 | 3*1組（方式：差分輸入或者集電極開路輸入） | ||
| 輸出 | 3*1組（方式：差分輸出(A+/A-、B+/B-、Z+/Z-)） | |||
| 第一編碼器 | 輸入 |
省線式增量編碼器接口 2線和4線制絕對值編碼器接口(Tamagawa、Nikon、BISS、EnDat2.2、DSL） |
||
| 第二編碼器 | 輸入 |
增量編碼器接口（第二編碼器或光柵尺） 2線制絕對值編碼器接口(Tamagawa、Nikon） |
||
| 通信功能 | EtherNet | 1:1通信上位機軟件（標配） | ||
| RS485 | 1:n通信（選配） | |||
| CANopen | 1:n通信（選配） | |||
| EtherCAT | 1:n通信（選配） | |||
| 安全端子 | STO | Safe torque off（符合最新歐洲安全標準SIL 3）（選配） | ||
| 控制模式 | 1、位置控制；2、速度控制；3、轉矩控制；4、位置/速度模式切換；5、速度/轉矩模式切換；6、位置/轉矩模式切換； 8、CANopen模式；9、EtherCAT模式； | |||
| 功能 | 位置控制 | 控制輸入 | 1、滯留脈沖清零；2、指令脈沖輸入禁止；3、電子齒輪比切換；4、制振控制切換等 | |
| 控制輸出 | 定位完成輸出等 | |||
| 脈沖輸入 | 最大脈沖輸入頻率 | 光電耦合：差分輸入4Mpps，集電極開路輸入200kpps | ||
| 脈沖輸入方式 | 1、脈沖+方向；2、CW+CCW；3、正交編碼 | |||
| 電子齒輪 | 1/10000~1000倍 | |||
| 濾波器 | 1、指令平滑濾波器；2、FIR濾波器 | |||
| 模擬量輸入 | 轉矩限制指令輸入 | 可單獨進行順/逆時針方向的轉矩限制 | ||
| 制振控制 | 能抑制5~200Hz的前端振動及整機振動 | |||
| 脈沖輸出 |
1、可進行編碼器分辨率以下的任意分頻設定 2、具有B相取反功能 |
|||
| 速度控制 | 控制輸入 |
1、內部指令速度選擇1；2、內部指令速度選擇2； 3、內部指令速度選擇3；4、零速鉗位等 |
||
| 控制輸出 | 速度到達等 | |||
| 模擬量輸入 | 速度指令輸入 | 可根據模擬量電壓DC±10V進行相關設定后為速度指令輸入 | ||
| 轉矩限制輸入 | 可單獨進行順/逆時針方向的轉矩限制 | |||
| 內部速度指令 | 可根據外部控制輸入進行切換內部8段速度 | |||
| 速度指令加減速調整 | 可單獨設定加減速時間，也可進行S曲線加減速設定 | |||
| 零速鉗位 | 零速鉗位功能在速度模式下，可設定工作在速度模式或位置模式 | |||
| 速度指令濾波器 | 模擬量輸入速度指令的一次延時濾波器 | |||
| 速度指令零漂抑制 | 能對外圍干擾等進行零漂抑制，精度0.3mV | |||
| 轉矩控制 | 控制輸入 | 零速鉗位輸入等 | ||
| 控制輸出 | 速度到達等 | |||
| 模擬量輸入 | 轉矩指令輸入 | 模擬量轉矩指令輸入，可根據模擬量電壓進行增益和極性設定，精度4.88mV | ||
| 速度限制輸入 | 可進行模擬量速度限制 | |||
| 速度限制 | 通過參數可設定速度限制 | |||
| 轉矩指令濾波器 | 模擬量輸入轉矩指令的一次延時濾波器 | |||
| 轉矩指令零漂抑制 | 能對外圍干擾等進行零漂抑制，精度4.88mV | |||
| 內部位置規劃 | 規劃點數 | 可進行128點內部位置規劃設定，可通信控制定位 | ||
| 路徑設定 | 1、位置；2、速度；3、加速時間；4、減速時間；5、停止定時器；6、各種狀態輸出；7、運行模式 | |||
| 原點回歸 | 1、LS信號；2、Z相信號；3、LS信號+Z相信號；4、力矩限制信號 | |||
| 保護 | 硬件保護 | 過壓、欠壓、過流、過速、過載、制動電阻過載、驅動器過熱、編碼器故障、電源缺相、再生制動異常、風扇故障等 | ||
| 軟件保護 | 存儲器故障、初始化故障、I/O分配異常、位置偏差過大等 | |||
| 保護及故障記錄 |
1、可記錄10個故障 2、可記錄當前故障發生時的關鍵參數值 |
|||
| 環境 | 工作溫度 | 0~45℃ | ||
| 儲存溫度 | -20~80℃（不凍結） | |||
| 工作/儲存濕度 | ≤90％RH（無凝露） | |||
| IP等級 | IP20 | |||
| 海拔 | 海拔1000m以下 | |||
| 振動 | ≤5.88m/s2，10~60Hz（不允許工作在共振點） | |||
| 項目 | 規格 | |||
| 電源 | 220V系統輸入電壓 | 1P/3P AC220V(-15%)~240V(+10%) 47Hz~63Hz | ||
| 400V系統輸入電壓 | 3P AC380V(-15%)~440V(+10%) 47Hz~63Hz | |||
| 端口 | 控制信號 | 輸入 | 3*8路輸入（功能可通過相關參數配置） | |
| 輸出 | 3*6路差分輸出（功能可通過相關參數配置） | |||
| 模擬量 | 輸入 |
標準型3*2路輸入（3*1路16bit、3*1路12bit模擬量輸入）; 非標準型3*2路輸入（3*2路12bit模擬量輸入） |
||
| 輸出 | 3*2路（模擬量輸出） | |||
| 脈沖信號 | 輸入 | 3*1組（方式：差分輸入或者集電極開路輸入） | ||
| 輸出 | 3*1組（方式：差分輸出(A+/A-、B+/B-、Z+/Z-)） | |||
| 第一編碼器 | 輸入 |
省線式增量編碼器接口 2線和4線制絕對值編碼器接口(Tamagawa、Nikon、BISS、EnDat2.2、DSL） |
||
| 第二編碼器 | 輸入 |
增量編碼器接口（第二編碼器或光柵尺） 2線制絕對值編碼器接口(Tamagawa、Nikon） |
||
| 通信功能 | EtherNet | 1:1通信上位機軟件（標配） | ||
| RS485 | 1:n通信（選配） | |||
| CANopen | 1:n通信（選配） | |||
| EtherCAT | 1:n通信（選配） | |||
| 安全端子 | STO | Safe torque off（符合最新歐洲安全標準SIL 3）（選配） | ||
| 控制模式 | 1、位置控制；2、速度控制；3、轉矩控制；4、位置/速度模式切換；5、速度/轉矩模式切換；6、位置/轉矩模式切換； 8、CANopen模式；9、EtherCAT模式； | |||
| 功能 | 位置控制 | 控制輸入 | 1、滯留脈沖清零；2、指令脈沖輸入禁止；3、電子齒輪比切換；4、制振控制切換等 | |
| 控制輸出 | 定位完成輸出等 | |||
| 脈沖輸入 | 最大脈沖輸入頻率 | 光電耦合：差分輸入4Mpps，集電極開路輸入200kpps | ||
| 脈沖輸入方式 | 1、脈沖+方向；2、CW+CCW；3、正交編碼 | |||
| 電子齒輪 | 1/10000~1000倍 | |||
| 濾波器 | 1、指令平滑濾波器；2、FIR濾波器 | |||
| 模擬量輸入 | 轉矩限制指令輸入 | 可單獨進行順/逆時針方向的轉矩限制 | ||
| 制振控制 | 能抑制5~200Hz的前端振動及整機振動 | |||
| 脈沖輸出 |
1、可進行編碼器分辨率以下的任意分頻設定 2、具有B相取反功能 |
|||
| 速度控制 | 控制輸入 |
1、內部指令速度選擇1；2、內部指令速度選擇2； 3、內部指令速度選擇3；4、零速鉗位等 |
||
| 控制輸出 | 速度到達等 | |||
| 模擬量輸入 | 速度指令輸入 | 可根據模擬量電壓DC±10V進行相關設定后為速度指令輸入 | ||
| 轉矩限制輸入 | 可單獨進行順/逆時針方向的轉矩限制 | |||
| 內部速度指令 | 可根據外部控制輸入進行切換內部8段速度 | |||
| 速度指令加減速調整 | 可單獨設定加減速時間，也可進行S曲線加減速設定 | |||
| 零速鉗位 | 零速鉗位功能在速度模式下，可設定工作在速度模式或位置模式 | |||
| 速度指令濾波器 | 模擬量輸入速度指令的一次延時濾波器 | |||
| 速度指令零漂抑制 | 能對外圍干擾等進行零漂抑制，精度0.3mV | |||
| 轉矩控制 | 控制輸入 | 零速鉗位輸入等 | ||
| 控制輸出 | 速度到達等 | |||
| 模擬量輸入 | 轉矩指令輸入 | 模擬量轉矩指令輸入，可根據模擬量電壓進行增益和極性設定，精度4.88mV | ||
| 速度限制輸入 | 可進行模擬量速度限制 | |||
| 速度限制 | 通過參數可設定速度限制 | |||
| 轉矩指令濾波器 | 模擬量輸入轉矩指令的一次延時濾波器 | |||
| 轉矩指令零漂抑制 | 能對外圍干擾等進行零漂抑制，精度4.88mV | |||
| 內部位置規劃 | 規劃點數 | 可進行128點內部位置規劃設定，可通信控制定位 | ||
| 路徑設定 | 1、位置；2、速度；3、加速時間；4、減速時間；5、停止定時器；6、各種狀態輸出；7、運行模式 | |||
| 原點回歸 | 1、LS信號；2、Z相信號；3、LS信號+Z相信號；4、力矩限制信號 | |||
| 保護 | 硬件保護 | 過壓、欠壓、過流、過速、過載、制動電阻過載、驅動器過熱、編碼器故障、電源缺相、再生制動異常、風扇故障等 | ||
| 軟件保護 | 存儲器故障、初始化故障、I/O分配異常、位置偏差過大等 | |||
| 保護及故障記錄 |
1、可記錄10個故障 2、可記錄當前故障發生時的關鍵參數值 |
|||
| 環境 | 工作溫度 | 0~45℃ | ||
| 儲存溫度 | -20~80℃（不凍結） | |||
| 工作/儲存濕度 | ≤90％RH（無凝露） | |||
| IP等級 | IP20 | |||
| 海拔 | 海拔1000m以下 | |||
| 振動 | ≤5.88m/s2，10~60Hz（不允許工作在共振點） | |||
