區域靜電消除器 ER-TF系列 ER-TF04-EX
除靜電范圍寬廣
編 號：101431971
型 號：ER-TF04-EX
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
|
 ※1
|
| ※1 | EMC指令 |
|---|
特點
|
解決以往靜電消除器的問題
以往的靜電消除器，未能充分適應作業現場的需求。區域靜電消除器ER-TF通過以前所未有的款式，追求單元生產線的高性能。解決以往靜電
消除器的問題。
|
布局自由
|
安裝后也能輕松調節風向角度。 |
|
安全設計
|
異物侵入放電部時能自動檢測，并停止高壓電路。 |
|
輕松維護保養
|
放電針組件可ONE SHOT拆裝。 |
|

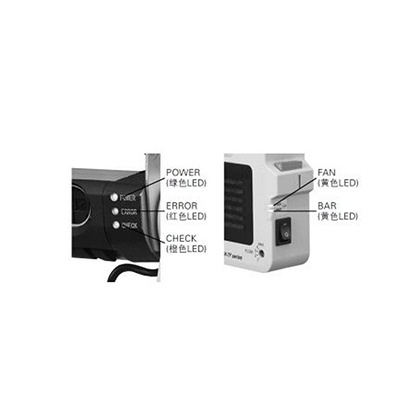

通過指示燈報告動作狀況
|
■故障指示燈： |
|
■檢查指示燈：
放電針組件的維護時期臨近時，或者因風扇吸氣部過濾器堵塞導致風量降低時亮起。
■風扇狀態指示燈：
檢測到風扇故障或風扇需檢查時亮起。
■放電部狀態指示燈：
檢測到放電部故障或放電部需檢查時亮起。

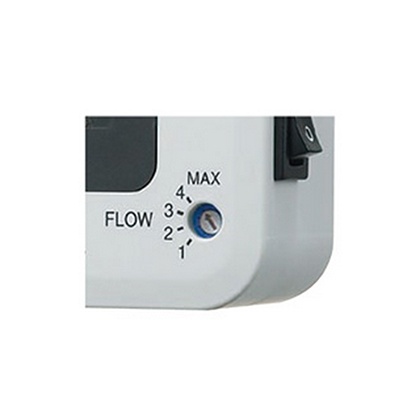

送風量有4檔可調
|
送風量有4檔可調節。風量設定為“MAX”時，能夠迅速消除寬廣區域內的靜電。 |
|
過濾器的清潔也簡單方便
|
滑動蓋板即可輕松拆下風扇吸氣部的過濾器。節省清潔的工時。 |
|
種類
靜電消除器本體
| 種類 | 形狀 |
靜電消除時間 (±1,000V→±100V) |
離子平衡 | 型號 |
|---|---|---|---|---|
| 大范圍風扇型 |
|
約1秒(注1) | ±10V以下(注2) | ER-TF04-EX |
|
ER-TF06-EX | |||
|
ER-TF08-EX |
| (注1)： | 距離送風口正面200mm、本產品中央處、風量最大時的代表示例。 |
|---|---|
| (注2)： | 距離送風口正面300mm、本產品中央處、風量最大時的代表示例。 |
規格
| 種類 | 大范圍風扇型 | ||||
| 型號 | ER-TF04 | ER-TF06 | ER-TF08 | ||
| 靜電消除時間 | 約1秒(注1) | ||||
| 離子平衡 | ±10V以下(注2) | ||||
| 電源電壓 |
附屬AC適配器 INPUT：100～240V AC±10% 50/60Hz(注3) (OUTPUT：24V DC) |
||||
| 消耗電量 | 80VA以下(100V時：70VA以下) | ||||
| 放電方式 | 穩態DC方式 | ||||
|
使用環境溫度/ 使用環境濕度 |
0?+50℃(注意不可結露)/ 35?65%RH(注意不可結露) |
||||
| 材質 |
直線型單元外殼：ABS，風扇單元外殼：PC， 放電針：鎢，安裝支架：SPCC |
||||
| 重量 | 約1.0kg | 約1.2kg | 約1.4kg | ||
| 附件 |
AC適配器、F.G.連接電纜、更換用空氣濾網5個、 帶接地針的萬能插頭(三芯)、填縫密封條2片 |
||||
(注1)：距離送風口正面200mm、本產品中央處、風量最大時的代表示例。
(注2)：距離送風口正面300mm、本產品中央處、風量最大時的代表示例。
(注3)： 附屬AC適配器的AC電纜的額定電壓為125V。工作電壓超過125V時，請另行準備適用的AC電纜。

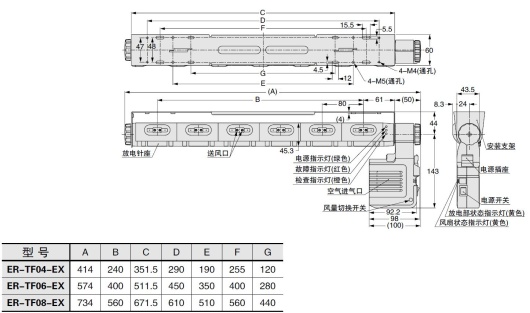

尺寸圖
- 單位mm
ER-TF04/ER-TF06/ER-TF08

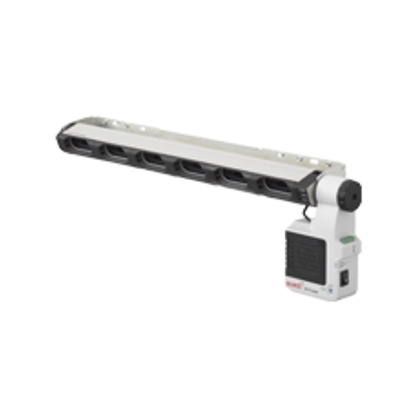

靜電消除器本體
|

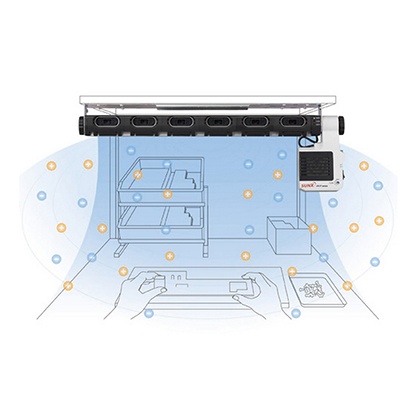

用途
|
|
|
可選件
| 種類 | 型號 | 內容 |
|---|---|---|
| AC電纜 | CN-ACCN-C2 | 符合中國CCC規格 |
| CN-ACKR-C2 | 符合韓國KTL規格 | |
| 安裝單元 | ER-TF06MS1 |
ER-TF06-EX用的安裝支架。 使用本支架后本體即可以拆裝。 |
| 空氣濾網 | ER-TFFx10 | 風扇吸氣部用空氣濾網(10個/套) |
| 放電針組件 | ER-TFANT | 帶鎢針組件(1個) |
|
|
|
