首頁 > 產品中心 > Panasonic(松下電器) > 光幕傳感器?安全設備 > 光幕傳感器 > 小型光幕傳感器[Type4 PLe SIL3] SF4B-C NEW

小型光幕傳感器[Type4 PLe SIL3] SF4B-C

小型光幕傳感器 Type4 新登場! 匹配鋁制框架!

編號：101445961

型號：SF4B-C

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

資料：點擊查看點擊下載

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

※1

※2

※3

※4

※1	符合機械?EMC指令
※2	獲得認證
※3	NRTL認證
※4	獲得認證

特點

將“小型”、“輕量”及“智能”融合于一體。
新理念[小型光幕傳感器]

SF4B-C系列的尺寸：寬度20mm×進深27.4mm。
小型、輕量，并進一步追求安裝便利性的光幕傳感器。
還配備有充實的光軸無效/消隱等安全功能。

小型尺寸，可大限度地利用開口

SF4B-C系列采用可融入鋁制框架的構造，并能最大限度地利用開口。安裝時，可實現零死角。

■側面安裝
?光幕傳感器不會超出開口部。
?由于光幕傳感器的寬度較薄，因此安裝時可減少突出。

※使用標準安裝支架MS-SF4BC-1(另售)時

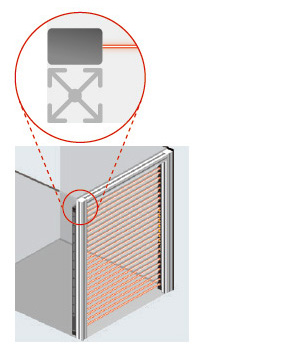

■埋設安裝(側面)
?即使采用埋設安裝，也能輕松容納。
?不會超出開口部，也不會超出到外側。
?工件不會碰撞到光幕傳感器上。

※使用標準安裝支架MS-SF4BC-1(另售)時

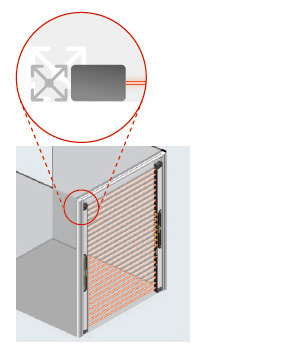

■背面安裝
?匹配20×20mm的鋁制框架。
?不會超出鋁制框架。

※使用標準安裝支架MS-SF4BC-1(另售)時

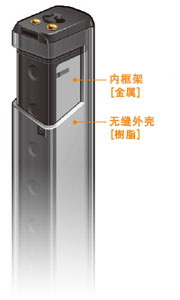

采用獨特的雙重構造

追求輕量的[樹脂機身]和提高堅固性的[金屬內框架]，采用將兩者加以組合的獨特的雙重構造。

※上圖為對無縫外殼進行切割后的示意圖。

本體重量減輕45%^※可輕松安裝到高處，輕松安裝長尺型。

※SF4B-H80與SF4B-H80CA-J05比較。

最大檢測幅度(防護高度)1,943.4mm

配備大型應用指示燈 [僅限SF4B-□CA-J05]

在光幕傳感器的中央配備有大型應用指示燈(橙色)。不僅表明光幕傳感器的存在，還能有效防止意外遮光?？捎糜诠廨S無效功能用指示燈和工作指示燈等各種用途。

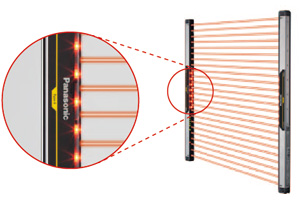

■從側面看也具有卓越的辨認性
大型應用指示燈的光亮可穿透樹脂機身，從側面看也具有卓越的辨認性。

使用手持控制器SFB-HC(另售)，可簡單完成各種設定，并熟練使用功能。

限定光軸無效區域、按照光軸進行控制的光軸無效控制功能
(僅限SF4B-□CA-J05)

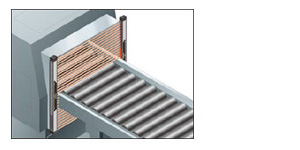

配備有可選擇有效光軸的固定消隱功能

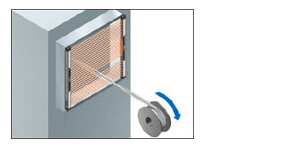

配備有可使不確定的光軸失效的浮動消隱功能

※使用浮動消隱功能時，最小檢測物體會發生變化。

種類

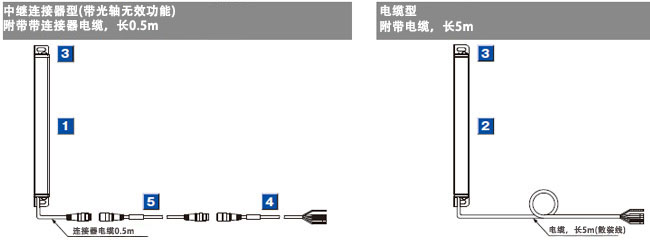

產品構成

[1][2]光幕傳感器

Hand型
最小檢測物體?25mm (光軸20mm間隔)

形狀	檢測距離 (注1) (有效距離)	型號(注2)		光軸數

規格

光幕傳感器個別規格

SF4B-H□C(A-J05)

種類			最小檢測物體Φ25mm(光軸20mm間隔)
中繼連接器型			SF4B-H12CA-J05	SF4B-H16CA-J05	SF4B-H20CA-J05	SF4B-H24CA-J05	SF4B-H28CA-J05
電纜型			SF4B-H12C	SF4B-H16C	SF4B-H20C	SF4B-H24C	SF4B-H28C
光軸數			12	16	20	24	28
檢測幅度(防護高度)			263.4mm	343.4mm	423.4mm	503.4mm	583.4mm
消耗電流	電纜型		投光器：65mA以下、受光器：75mA以下			投光器：70mA以下受光器：85mA以下
	中繼連接器型	大型應用指示燈熄滅時	投光器：65mA以下、受光器：75mA以下			投光器：70mA以下受光器：85mA以下
	中繼連接器型	大型應用指示燈亮起時	投光器：75mA以下、受光器：85mA以下			投光器：80mA以下受光器：95mA以下
PFHD(注1)			1.9×10^-9	2.1×10^-9	2.4×10^-9	2.6×10^-9	2.8×10^-9
MTTFd(注1)			100年以上
本體重量 (投光器和受光器合計)	中繼連接器型		約360g	約430g	約520g	約590g	約680g
本體重量 (投光器和受光器合計)	電纜型		約700g	約770g	約860g	約930g	約1000g

種類			最小檢測物體Φ25mm(光軸20mm間隔)
中繼連接器型			SF4B-H32CA-J05	SF4B-H36CA-J05	SF4B-H40CA-J05	SF4B-H48CA-J05
電纜型			SF4B-H32C	SF4B-H36C	SF4B-H40C	SF4B-H48C
光軸數			32	36	40	48
檢測幅度(防護高度)			663.4mm	743.4mm	823.4mm	983.4mm
消耗電流	電纜型		投光器：75mA以下受光器：95mA以下		投光器：80mA以下受光器：100mA以下
	中繼連接器型	大型應用指示燈消燈時	投光器：75mA以下受光器：95mA以下		投光器：80mA以下受光器：100mA以下
	中繼連接器型	大型應用指示燈點燈時	投光器：85mA以下受光器：105mA以下		投光器：90mA以下受光器：110mA以下
PFHD(注1)			3.0×10^-9	3.3×10^-9	3.5×10^-9	3.9×10^-9
MTTFd(注1)			100年以上
本體重量 (投光器和受光器合計)	中繼連接器型		約750g	約840g	約910g	約1,100g
本體重量 (投光器和受光器合計)	電纜型		約1,100g	約1,200g	約1,300g	約1,400g

種類			種類最小檢測物體Φ25mm(光軸20mm間隔)
中繼連接器型			SF4B-H56CA-J05	SF4B-H64CA-J05	SF4B-H72CA-J05	SF4B-H80CA-J05
電纜型			SF4B-H56C	SF4B-H64C	SF4B-H72C	SF4B-H80C
光軸數			56	64	72	80
檢測幅度(防護高度)			1,143.4mm	1,303.4mm	1,463.4mm	1,623.4mm
消耗電流	電纜型		投光器：85mA以下受光器：120mA以下		投光器：95mA以下受光器：130mA以下
	中繼連接器型	大型應用指示燈消燈時	投光器：85mA以下受光器：120mA以下		投光器：95mA以下受光器：130mA以下
	中繼連接器型	大型應用指示燈點燈時	投光器：95mA以下受光器：130mA以下		投光器：105mA以下受光器：140mA以下
PFHD(注1)			4.4×10^-9	4.8×10^-9	5.3×10^-9	5.7×10^-9
MTTFd(注1)			100年以上
本體重量 (投光器和受光器合計)	中繼連接器型		約1,300g	約1,400g	約1,600g	約1,700g
本體重量 (投光器和受光器合計)	電纜型		約1,600g	約1,700g	約2,000g	約2,000g

種類			種類最小檢測物體Φ25mm(光軸20mm間隔)
中繼連接器型			SF4B-H88CA-J05	SF4B-H96CA-J05
電纜型			SF4B-H88C	SF4B-H96C
光軸數			88	96
檢測幅度(防護高度)			1,783.4mm	1,943.4mm
消耗電流	電纜型		投光器：100mA以下受光器：140mA以下	投光器：105mA以下受光器：145mA以下
	中繼連接器型	大型應用指示燈消燈時	投光器：100mA以下受光器：140mA以下	投光器：105mA以下受光器：145mA以下
	中繼連接器型	大型應用指示燈點燈時	投光器：110mA以下受光器：155mA以下	投光器：115mA以下受光器：155mA以下
PFHD(注1)			6.2×10^-9	6.6×10^-9
MTTFd(注1)			100年以上
本體重量 (投光器和受光器合計)	中繼連接器型		約1,800g	約1,900g
本體重量 (投光器和受光器合計)	電纜型		約2,100g	約2,200g

(注1)：PFHd ：每小時危險側故障率、MTTFd ：平均危險側故障時間。

SF4B-A□C(A-J05)

種類			最小檢測物體Φ45mm(光軸40mm間隔)
中繼連接器型			SF4B-A8CA-J05	SF4B-A12CA-J05	SF4B-A16CA-J05	SF4B-A20CA-J05
電纜型			SF4B-A8C	SF4B-A12C	SF4B-A16C	SF4B-A20C
光軸數			8	12	16	20
檢測幅度(防護高度)			343.4mm	503.4mm	663.4mm	823.4mm
消耗電流	電纜型		投光器：60mA以下受光器：70mA以下		投光器：65mA以下受光器：75mA以下
	中繼連接器型	大型應用指示燈消燈時	投光器：60mA以下受光器：70mA以下		投光器：65mA以下受光器：75mA以下
	中繼連接器型	大型應用指示燈點燈時	投光器：70mA以下受光器：80mA以下		投光器：75mA以下受光器：85mA以下
PFHD(注1)			1.7×10^-9	1.9×10^-9	2.2×10^-9	2.4×10^-9
MTTFd(注1)			100年以上
本體重量 (投光器和受光器合計)

尺寸圖

單位mm

SF4B-□CA-J05
SF4B-□C

光幕

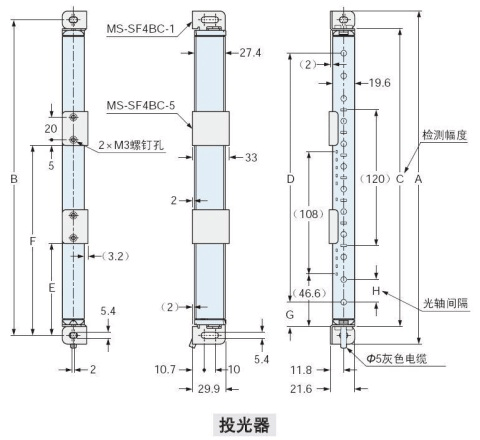

安裝支架裝配圖
下圖所示為已在背面安裝標準安裝支架MS-SF4BC-1(另售)與標準中間固定支架MS-SF4BC-5(另售)后的狀態。

可選件

控制單元

品名	形狀	型號	內容
薄型控制單元		SF-C13	通過散裝線與光幕傳感器連接?？墒褂霉廨S無效功能。最高支持控制類別4。連接中繼連接器型(帶光軸無效功能)SF4B-□CA-J05時，請另外購買連接電纜。 ?連接電纜：SFB-CC□-MU ?延長電纜：SFB-CCJ□-MU

手持控制器

品名	形狀	型號
手持控制器		SFB-HC
電纜型連接用電纜套件		SFC-WNC1

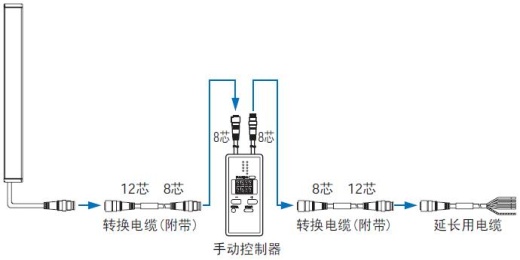

中繼連接器型(帶光軸無效功能)

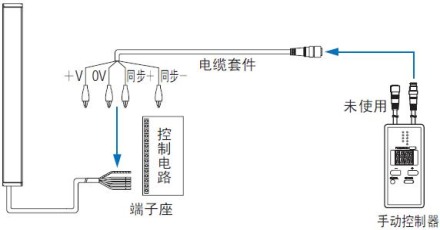

電纜型

金屬保護罩?

名稱	適用光軸數		形狀	型號
名稱	Hand型	Arm/Foot型	形狀	型號
金屬保護罩 (2個/套) (注1)	12	-		MS-SF4BCH-12
	16	8		MS-SF4BCH-16
	20	-		MS-SF4BCH-20
	24	12		MS-SF4BCH-24
	28	-		MS-SF4BCH-28
	32	16		MS-SF4BCH-32
	36	-		MS-SF4BCH-36
	40	20		MS-SF4BCH-40
	48	24		MS-SF4BCH-48
	56	28		MS-SF4BCH-56
	64	32		MS-SF4BCH-64
	72	36		MS-SF4BCH-72
	80	40		MS-SF4BCH-80
	88	44		MS-SF4BCH-88
	96	48		MS-SF4BCH-96

(注1):	當使用金屬外殼MS-SF4BCH-□(另售)時，必須與標準安全支架MS-SF4BC-1(另售)組合使用。

其他

品名	型號	內容
測試桿?45	SF4B-TR45	日常檢查用最小檢測物體(?45mm)、 Arm/Foot型(最小檢測物體?45mm)用

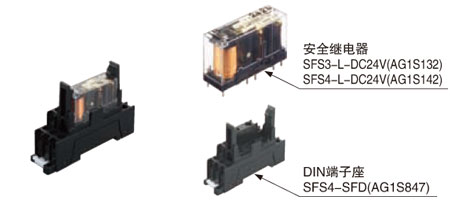

安全繼電器推薦產品指南

松下生產
型式名：SF系列

注意：關于推薦品的詳情，請向松下

咨詢。

種類	帶LED指示燈
型號	SFS3-L-DC24V	SFS4-L-DC24V
訂貨產品號	AG1S132	AG1S142
觸點構成	3a1b	4a2b
額定控制容量	6A／250V AC、6A／30V DC
最小適用負載	1mA／5V DC
線圈額定值	15mA／24V DC	20.8mA／24V DC
額定消耗功率	360mW	500mW
工作時間	20ms以下
復位時間	20ms以下
使用環境溫度	-40～+85℃(濕度5～85%RH)
適用標準	UL、C-UL、TUV

*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。
