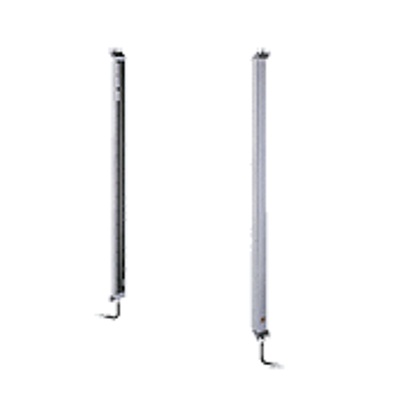

耐壓防爆型光幕傳感器[Type4 PLe SIL3] BSF4-AH80
耐壓防爆結構
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
|
 ※1
|
 ※2
|
 ※3
|
|
|
|
|
 ※4
|
 ※5
|
| ※1 | ATEX指令?機械指令?EMC指令 |
|---|---|
| ※2 | Listing認證 |
| ※3 | 獲得認證 |
| ※4 | 產品型號：TC16452 |
| ※5 | 產品型號：GYJ101268X |
特點
■安全使用
使用光幕傳感器時請事先確認系統的安全性、是否滿足以下控制系統的構成。
>>光幕傳感器的使用注意事項
耐壓防爆標準
|
小型光幕傳感器SF4- AH80內置于耐壓防爆結構的外殼中， 符合IEC 61496(Type4)標準。在各個國家任何具有爆炸性的環境中均可使用。 |
|
| 歐州: | 符合EN 60079-0、EN 60079-1、EN 60079-28、ATEX指令(94/9/EC)規定的耐壓防爆結構(Exd II BT6)標準。 |
|---|---|
| 美國: | 符合FM 3600(ANSI/ISA.12.22.01)規定的耐壓防爆結構(Class I Zone 1 AExd II BT6)標準。 |
| 加拿大: | 符合CAN/CSA-E60079-0(CAN/CSA-E60079-1)規定的耐壓防爆結構(Exd II BT6)標準。 |
| 俄羅斯: | 符合滿足國際標準的俄羅斯標準GOST R IEC60079-0、GOST IEC60079-1。(1Exd II BT6GbX) |
| 中國: | 符合滿足國際標準的中國標準GB 3836.1/2(Exd II BT6)。 |
| 日本: | 符合滿足國際標準的日本技術標準(Exd II BT6)。 |
危險場所 ： Zone 1(1類場所)、Zone 2(2類場所)
氣體或蒸汽的分類和溫度等級 ： II BT6

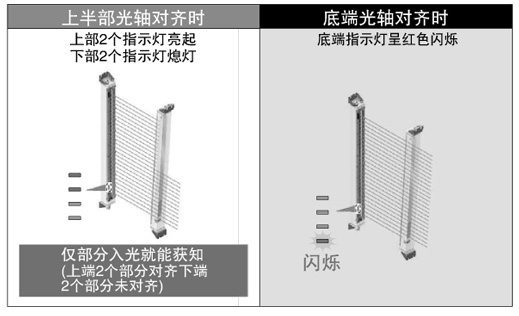

光軸偏移部分可一目了然
|

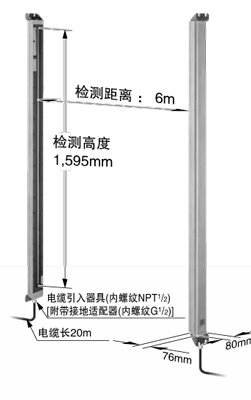

1,595mm的大范圍檢測(防護高度)
|
只需1臺本光幕傳感器就可保護汽車涂裝生產線等高度較大的生產線。 |
|
便于調整光軸的安裝支架
|
使用附帶的角度可調型背面安裝支架，可以使光軸調整更方便。 |
|
減少干擾光引起的誤動作
采用雙重掃描方式、重試處理等神視獨創新方式，可以避免外圍設備帶來的瞬間干擾光的影響。使干擾光造成的誤動作減少，從而減少設備頻繁停機重啟，提高生產線的運行率。
無需防干擾電線即可減少相互干擾
不需要為防止裝置間的相互干擾而另行配線，可提高光幕傳感器安裝設置的靈活性。
種類
規格
| 型號 | BSF4-AH80 | |
|---|---|---|
| 適用防爆標準 |
歐洲：EN 60079-0、EN 60079-1、EN 60079-28、 北美：FM 3600(ANSI/ISA.12.22.01)、 加拿大：CAN/CSA-E60079-0(CAN/CSA-E60079-1)、 俄羅斯：GOST R IEC60079-0、GOST IEC60079-1、 中國：GB 3836.1/2、 日本：合滿足國際標準的日本技術標準 |
|
| 耐壓防爆性能 |
美國：Class I Zone 1 AExd II BT6、 歐洲?加拿大?俄羅斯?中國?日本：Exd II BT6 |
|
| 安裝場所 | 與“ BT6”相當的爆炸性氣體或蒸氣的危險場所Zone1、Zone2(注2) | |
| 使用標準 | EN 954-1(類型4)、EN 61496-1(類型4)、IEC 61496-1/2(類型4)、UL 61496-1/2(類型4)、UL 1998 | |
| 檢測高度(防護高度) | 1,595mm | |
| 光軸間距 | 20mm | |
| 檢測距離(有效距離) | 0.3～6m | |
| 最小檢測物體 | φ30mm的不透明體 | |
| 有效開口角 |
±2.5°以下 檢測距離超過3m (符合 IEC 61496-2/UL 61496-2) |
|
| 電源電壓 | 24V DC±10% 脈動P-P10%以下 | |
| 消耗電流 | 投光器：130mA以下、受光器：125mA以下 | |
|
控制輸出 (OSSD1、OSSD2) |
半導體輸出(PNP相當)雙輸出 ?最大源電流：200mA? ?外加電壓：與電源電壓相同(控制輸出和+V之間) ?剩余電壓：2.5V以下(源電流為200mA時) |
|
| ? |
工作模式 (輸出動作) |
所有光軸入光時ON，1個以上光軸遮光時OFF (傳感器內部異常及同步信號異常時OFF。) |
|
保護回路 (短路保護) |
配備 | |
| 反應時間 | OFF反應時間為11ms以下、ON反應時間為70ms以下 | |
|
輔助輸出 (非安全輸出) |
PNP開路集電極晶體管 ?最大流出電流：60mA ?外加電壓：與電源電壓相同(輔助輸出和+V之間) ?剩余電壓：2.5V以下(源電流為60mA時) |
|
| ? |
工作模式 (輸出動作) |
控制輸出ON時OFF、控制輸出OFF時ON |
|
保護回路 (短路保護) |
配備 | |
|
指 示 燈 |
投光器 |
光軸對齊指示燈： 2色(紅色、綠色)LED×4(各光軸入光時紅色指示燈亮起、頂端或底端光軸入光時紅色指示燈閃爍、所有光軸入光時綠色指示燈亮起) 工作狀態指示燈(注3)： 2色(紅色、綠色)LED(控制輸出OFF時紅色指示燈亮起、控制輸出ON時綠色指示燈亮起) 投光停止/投光量制御指示燈(注4)： 2色(橙色、綠色)LED[穩定入光時(入光量約為控制輸出動作水平的115％以上)綠色指示燈亮起、不穩定入光時(入光量約為控制輸出動作水平的100～115％)以及遮光時熄燈、投光停止時橙色指示燈閃爍] 異常指示燈：黃色LED(光幕傳感器異常時亮起或閃爍) |
| 受光器 |
光軸對齊指示燈： 2色(紅色、綠色)LED×4(各光軸入光時紅色指示燈亮起、頂端或底端光軸入光時紅色指示燈閃爍、所有光軸入光時綠色指示燈亮起) OSSD指示燈： 2色(紅色、綠色)LED(控制輸出OFF時紅色指示燈亮起、控制輸出ON時綠色指示燈亮起) 消隱指示燈(注4)：橙色LED(未使用) 異常指示燈：黃色LED(光幕傳感器異常時亮起或閃爍) |
|
| 投光停止功能 | 配備 | |
| 投光停止輸入 |
光：+9V?Vs(流入電流2mA以下)(注5)、 投光停止：斷開或0?+1.5V |
|
|
耐 環 境 性 |
保護構造 | IIP65(IEC)、防噴流形 |
| 使用環境溫度 | -10~+40℃(注意不可結露、結冰)、存儲：-20~+55℃ | |
| 使用環境濕度 | 45～85%RH、存儲：45～85%RH | |
| 使用環境照度 | 白熾燈：受光面照明度3,500lx以下 | |
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與本體接地端子之間(注6) | |
| 絕緣電阻 | 所有電源連接端子與本體接地端子之間，20MΩ以上，基于DC500V的高阻表(注6) | |
| 耐振動 | 頻率10?55Hz 雙向振幅0.35mm X,Y和Z方向各20次 | |
| 耐沖擊 | 加速度 100m/s2(約10G) 脈沖時間16ms X,Y和Z方向各1,000次 | |
| 海拔(氣壓) | 2,000m以下(800～1,100hPa) | |
| 投光元件 | 紅外線LED(投光波峰波長：870nm) | |
| 材質 |
耐壓防爆外殼：鋁、蓋：鋁壓鑄件、觀察窗：玻璃、觀察窗壓板：鋼板(黑色鉻酸鹽)、觀察窗襯墊：氯丁二烯 傳感器安裝支架：鋼板(黑色鉻酸鹽)、電纜：耐油性PVC、電纜引入器具：黃銅(鍍鎳) |
|
| 電纜 | 6芯(0.3mm2×4芯、0.2mm2×2芯)耐油屏蔽電纜，長20m | |
|
重量 (含投光器和受光器） |
本體重量：約44kg | |
| 附件 |
背面安裝支架：投光器和受光器用2個1套、測試桿：1根、 接地適配器(內螺紋G1/2)：1個 |
|
(注1)：無指定的測量條件為使用環境溫度＝+20℃。
(注2)：請將本產品安裝在不易受到機械性損傷的場所。
(注3)：由于工作狀態指示燈顏色依據控制輸出(OSSD1、OSSD2)的ON/OFF狀態而改變，傳感器本體上工作狀態指示燈標注為“OSSD”。
(注4)：由于本裝置不能使用手動控制器SF-HC(另售)，因此無投光量控制指示燈及消隱指示燈的功能。此外，也不能采用串聯連接的方式。
(注5)：Vs的數值等于使用中的電源電壓。
(注6)：本裝置為避免雷擊電涌引起的誤動作，電涌吸收器連接于本體外殼和電源連接端子之間。因此，本欄的數值為在電涌吸收器被移去的特定情況下的耐電壓和絕緣電阻。

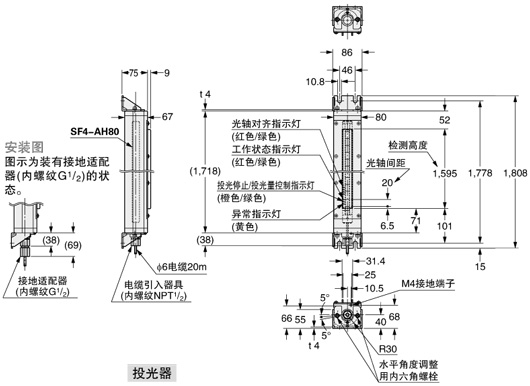

尺寸圖
- 單位mm
|
|
