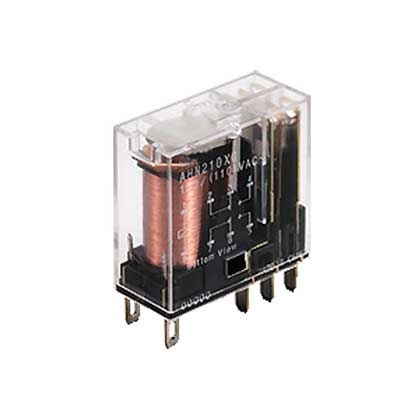

HN繼電器 AHN211Y2N 控制盤用功率繼電器

直插式端子, 帶LED顯示，窄長、小巧型1c 10A、2c 5A、1a 16A的控制盤用功率繼電器。

編號：1015695133

型號：AHN211Y2N

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

資料：點擊查看點擊下載

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

窄長、小巧型1c 10A、2c 5A、1a 16A的控制盤用功率繼電器。

UL/C-UL 、VDE 、TV 已取得。
有關CSA標準，已通過C-UL認證

標準認證信息

保護構造：除塵罩型

特點

1.窄長而小巧的尺寸。

與以往產品(HC/HJ)相比，實現了20%的窄長·小巧化。
(在端子臺插入的狀態下)

2.高容量、高可靠性以及合理的價格。

觸點最允許電流16A(1極、AC負載)，實現其高可靠性(2極)

3.滿足環境要求

使用無隔觸點、無鉛焊點

4.窄長端子臺·印刷板用插座

采用了繼電器固定掛鉤機構，更便于繼電器的拆卸。
還備有具備夾手保護功能的產品，可單觸式拆卸繼電器。

5.品種豐富齊全

還增加了可組裝到機器內部的直接安裝型產品。

用途

1.控制盤、電源設備、成型機、加工機械、焊接設備、農業機械、商務用機器、自動販賣機、通信設備、娛樂機器等。

規格詳細

項目	內容
訂貨產品號	AHN211Y2N
型號	AHN211Y2N
可選件	備有插座、端子臺。
保護構造	防塵罩型
端子形狀	直插式端子
觸點構成	2c
線圈額定電壓	220/240V AC
額定消耗功率	1.4VA(50Hz)/1.2VA(60Hz)
感性電壓	176/192V AC
釋放電壓	66/72V AC
額定控制容量(電阻負載)	5A AC/5A DC,250V AC/30V DC
最小適用負載(電阻負載)	1mA 1V DC
觸點動作	BBM
觸點材料	AgNi type
機械壽命	1x10^7
電氣壽命	1x10^5
耐電壓(觸點間)	1000Vrms
耐電壓(觸點-線圈間)	5000Vrms
使用環境溫度	-40℃ ～ +70℃
動作機能	單穩態型
動作顯示	帶LED顯示

1.直流用

線圈電壓	吸合電壓 (at20 ℃)	釋放電壓 (at20 ℃)	額定動作電流[±20%]	線圈電阻(at20 ℃)	額定消耗功率	最大允許電壓 (at20 ℃)
DC5V	額定電壓的70%V以下 (初始)	額定電壓的15%V以上 (初始)	106.4mA	47Ω[±10%]	0.53W	額定電壓的170%V
DC6V			88.2mA	68Ω[±10%]
DC12V			44.4mA	270Ω[±10%]
DC24V			22.0mA	1,090Ω[±10%]
DC48V			11.0mA	4,350Ω[±10%]
DC100V			5.3mA	18,870Ω[±10%]
DC110V			4.8mA	22,830Ω[±10%]

2.交流用（50Hz、60Hz）

線圈電壓	吸合電壓 (at20 ℃)	釋放電壓 (at20 ℃)	額定動作電流[±20%]		額定消耗功率		最大允許電壓 (at20 ℃)
線圈電壓	吸合電壓 (at20 ℃)	釋放電壓 (at20 ℃)	50Hz	60Hz	50Hz	60Hz	最大允許電壓 (at20 ℃)
AC12V	額定電壓的80%V以下 (初始)	額定電壓的30%V以上 (初始)	93mA	75mA	約1.1?約1.4VA	約0.9?約1.2VA	額定電壓的140%V
AC24V			46.5mA	37.5mA
AC100/110V			11.0/13.0mA	9.0/10.6mA
AC110/120V			10.0/11.8mA	8.2/9.7mA
AC200/220V			5.5/6.5mA	4.5/5.3mA
AC220/240V			5.0/5.9mA	4.1/4.8mA

返回頁首

性能概要(插入式標準型/直接安裝型)

規格	項目		性能概要
觸點規格	觸點構成		1c	2c	1a(直接安裝型)
	觸點接觸電阻(初始)		100mΩ以下(通過DC6V 1A電壓下降法)	50mΩ以下(通過DC 6V 1A電壓下降法)	100mΩ以下(通過DC 6V 1A電壓下降法)
	觸點材料		AgSnO₂type	AgNi type	AgSnO₂type
額定	額定控制容量(電阻負載)		10A 250V AC、10A 30V DC	5A 250V AC、5A 30V DC	16A 250V AC、16A 30V DC
	觸點最大允許功率(電阻負載)		4,000VA、300W	1,250VA、150W	4,000VA、480W
	觸點最大允許電壓		250V AC、30V DC
	觸點最大允許電流		16A(AC負載)、10A(DC負載)	5A	16A
	額定消耗功率		0.53W、0.9VA
	最小適用負載(參考値) ※1		100mA 5V DC	1mA 1V DC	100mA 5V DC
電氣性能	絕緣電阻 (初始)		1,000MΩ以上(使用DC 500V絕緣電阻計，測量與耐電壓項相同的位置)
	耐電壓 (初期)	觸點間	AC1,000V 1分鐘(檢測電流：10mA)
		異極觸點相互間	?	AC3,000V 1分鐘(檢測電流：10mA)	?
		觸點與線圈間	AC5,000V 1分鐘(檢測電流：10mA)
	線圈溫度上升值(at70℃)		60℃以下(電阻法、施加額定操作電壓時，在觸點最大允許電流下)
	動作時間 (at20℃)※2		15ms以下(施加額定工作電壓后，不含觸點彈跳)
	復位時間 (at20℃)※2		5ms以下(施加額定工作電壓后，不含觸點彈跳、無二極管)/20ms以下(有二極管)
機械性能	耐沖擊性	誤動作沖擊	100m/s²以上{10G以上}(正弦半波脈沖：11ms、檢測時間：10μs)
	耐沖擊性	耐久沖擊	1,000m/s²以上{100G以上}(正弦半波脈沖：6ms)
	耐振性	誤動作振動	10～55Hz(雙向振幅1.5mm)(檢測時間：10μs)
	耐振性	耐久振動	10～55Hz(雙向振幅1.5mm)
壽命	機械壽命		AC：1,000萬次以上、DC：2,000萬次以上(通斷頻率300次/分鐘)
壽命	電氣壽命(在額定控制容量下)		10萬次以上(通斷頻率20次/分鐘)		10萬次以上(通斷頻率10次/分鐘)
使用條件	使用的環境、運輸、保管條件 ※3		溫度：?40℃?＋70℃、濕度：5～85%RH(應無結冰、凝露)
使用條件	最大操作頻率		20次/分(在額定控制容量下)		10次/分(在額定控制容量下)
重量			約19g	約17g	約19g

※1	在微小負載水平下能夠通斷的下限目標值。該值有時會根據通斷頻率、環境條件、所期待的可靠水準發生改變，因此在使用時，推薦在實際負載下進行確認。
※2	對于AC型，由于相位不同，其動作、復位時間也不同。
※3	使用環境溫度的上限值是指可滿足線圈溫度上升值的最高溫度。請瀏覽繼電器使用注意事項［6］周圍環境中的內容。

單位mm

1.插入型1c
2.插入型2c
3.直接安裝型1a
4.HN1端子臺(AHNA11)
5.HN1端子臺(AHNA11T)
6.HN1端子臺(夾手保持型)(AHNA11P)

7.HN1印刷板用插座(AHNA13)
8.HN2印刷板用插座(AHNA23)
9.HN2端子臺(AHNA21)
10.HN2端子臺(AHNA21T)
11.HN2端子臺(夾手保持型)(AHNA21P)

1.插入型1c

外形尺寸圖

公差
1mm以下 ±0.1
1～3mm以下 ±0.2
3mm以上 ±0.3

內部接線圖 (BOTTOM VIEW) 標準型

內部接線圖 (BOTTOM VIEW) 帶LED AC型

內部接線圖 (BOTTOM VIEW) 帶LED DC型

內部接線圖 (BOTTOM VIEW) 帶二極管

內部接線圖 (BOTTOM VIEW) 帶LED 帶二極管

返回頁首

2.插入型2c

外形尺寸圖

公差
1mm以下 ±0.1
1～3mm以下 ±0.2
3mm以上 ±0.3

內部接線圖 (BOTTOM VIEW) 標準型

內部接線圖 (BOTTOM VIEW) 帶LED AC型

內部接線圖 (BOTTOM VIEW) 帶LED DC型

內部接線圖 (BOTTOM VIEW) 帶二極管

內部接線圖 (BOTTOM VIEW) 帶LED 帶二極管

返回頁首

3.直接安裝型1a

外形尺寸圖

公差
1mm以下　 ±0.1
1～3mm以下 ±0.2
3mm以上　±0.3

※1	TM型安裝時，由于外殼使用了聚碳酸酯材料，為防止損壞、變形以及松動，請使用墊圈。
※2	鎖緊扭矩應在0.3～0.5N·m范圍內

內部接線圖

安裝孔加工圖

返回頁首

4.HN1端子臺(AHNA11)

外形尺寸圖

公差±0.5

※	使用DIN導軌(ATA48011)的參考值

內部接線圖

安裝孔加工圖

5.HN1端子臺(AHNA11T)

外形尺寸圖

公差±0.5

※1	使用DIN導軌(ATA48011)的參考值
※2	為了防止損壞或變形，用于端子臺的螺釘鎖緊扭矩應在0.5～0.8N·m范圍內
※3	當直接安裝到底盤上時，請使用M3*16公制粗牙螺絲。

內部接線圖

安裝孔加工圖

返回頁首

6.HN1印刷板用插座(AHNA13)

外形尺寸圖

1mm以下　　±0.1
1～3mm以下　±0.2
3mm以上　　 ±0.3

印刷板加工圖 (BOTTOM VIEW)

加工尺寸公差　±0.1

返回頁首

7.HN2印刷板用插(AHNA23)

外形尺寸圖

1mm以下　　±0.1
1～3mm以下　　±0.2
3mm以上　　 ±0.3

印刷板加工圖 (BOTTOM VIEW)

加工尺寸公差　±0.1

返回頁首

8.HN1端子臺(夾手保持型)(AHNA11P)

外形尺寸圖

公差±0.5

※1	使用DIN導軌(ATA48011)的參考值
※2	為了防止損壞或變形，用于端子臺的螺釘鎖緊扭矩應在0.5~0.8N·m范圍內
※3	當直接安裝到底盤上時，請使用M3*30公制粗牙螺絲
※4	請使用棒狀或板狀的端子。(不能使用Y型端子或圓形端子)

內部接線圖

安裝孔加工圖

返回頁首

9.HN2端子臺(AHNA21)

外形尺寸圖

公差±0.5

※	使用DIN導軌(ATA48011)的參考值

內部接線圖

安裝孔加工圖

10.HN2端子臺(AHNA21T)

外形尺寸圖

公差±0.5

※1	使用DIN導軌(ATA48011)的參考值
※2	為了防止損壞或變形，用于端子臺的螺釘鎖緊扭矩應在0.5~0.8N·m范圍內
※3	當直接安裝到底盤上時，請使用M3*16公制粗牙螺絲。

內部接線圖

安裝孔加工圖

返回頁首

11.HN2端子臺(夾手保持型)(AHNA21P)

外形尺寸圖

公差±0.5

※1	使用DIN導軌(ATA48011)的參考值
※2	為了防止損壞或變形，用于端子臺的螺釘鎖緊扭矩應在0.5~0.8N·m范圍內
※3	當直接安裝到底盤上時，請使用M3*30公制粗牙螺絲
※4	請使用棒狀或板狀的端子。(不能使用Y型端子或圓形端子)

內部接線圖

安裝孔加工圖

※可選件全部符合RoHS標準

品種

類型	極數	品名	訂貨產品號	包裝數量
類型	極數	品名	訂貨產品號	內箱	外箱
印刷板用插座	1極	HN1印刷板用插座	AHNA13	10個	100個
印刷板用插座	2極	HN2印刷板用插座	AHNA23	10個	100個
DIN端子臺	1極	HN1端子臺	AHNA11	10個	100個
		HN1端子臺	AHNA11T	10個	200個
		HN1端子臺(夾手保護型)	AHNA11P	10個	100個
	2極	HN2端子臺	AHNA21	10個	100個
		HN2端子臺	AHNA21T	10個	200個
		HN2端子臺(夾手保護型)	AHNA21P	10個	100個

※1	已獲得UL/C-UL標準的認證。(不含AHNA11T、AHNA21T)

返回頁首

性能概要(端子臺?印刷板用插座)

類型		HN1 端子臺		HN1端子臺 (夾手保護型)	HN1 印刷板用插座	HN2 端子臺		HN2端子臺 (夾手保護型)	HN2 印刷板插座
訂貨產品號		AHNA11	AHNA11T	AHNA11P	AHNA13	AHNA21	AHNA21T	AHNA21P	AHNA21
觸點構成		1c				2c
最大連續通電電流 (使用環境溫度：-40℃+70℃)		16A※	10A			5A
耐電壓 (初始)	觸點間	AC1,000V　1分鐘(檢測電流：10mA)
	異極觸點相互間	-				AC3,000V　1分鐘(檢測電流：10mA)
	觸點與線圈間	AC5,000V 1分鐘(檢測電流10mA)	AC4,000V 1分鐘(檢測電流10mA)	AC5,000V 1分鐘(檢測電流10mA)		AC5,000V 1分鐘(檢測電流10mA)	AC4,000V 1分鐘(檢測電流10mA)	AC5,000V 1分鐘(檢測電流10mA)
絕緣電阻(初始)		各端子1,000MΩ(DC500V)

※1	當使用16A(HN1端子臺)的電流時，最大環境溫度為50℃。當使用50℃～70℃環境溫度時，請降低0.1A/℃。

注)	1.	為了防止損壞或變形，用于端子臺的螺釘鎖緊扭矩應在0.5～0.8N·m范圍內。
	2.	當直接安裝到底盤上時，請使用以下公制粗牙螺絲。 AHNA11?AHNA21：M3×16 AHNA11P?AHNA21P：M3×30
