HN繼電器 AHN22324N 控制盤用功率繼電器
直插式端子, 帶LED顯示，窄長、小巧型1c 10A、2c 5A、1a 16A的控制盤用功率繼電器。
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
特點
1.窄長而小巧的尺寸。
與以往產品(HC/HJ)相比，實現了20%的窄長·小巧化。
(在端子臺插入的狀態下)
2.高容量、高可靠性以及合理的價格。
觸點最允許電流16A(1極、AC負載)，實現其高可靠性(2極)
3.滿足環境要求
使用無隔觸點、無鉛焊點
4.窄長端子臺·印刷板用插座
采用了繼電器固定掛鉤機構，更便于繼電器的拆卸。
還備有具備夾手保護功能的產品，可單觸式拆卸繼電器。
5.品種豐富齊全
還增加了可組裝到機器內部的直接安裝型產品。
用途
1.控制盤、電源設備、成型機、加工機械、焊 接設備、農業機械、商務用機器、自動販賣機、通信設備、娛樂機器等。
規格詳細
| 項目 | 內容 |
|---|---|
| 訂貨產品號 | AHN22324N |
| 型號 | AHN22324N |
| 可選件 | 備有插座、端子臺。 |
| 保護構造 | 防塵罩型 |
| 端子形狀 | 直插式端子 |
| 觸點構成 | 2c |
| 線圈額定電壓 | 24V DC |
| 額定消耗功率 | 530mW |
| 感性電壓 | 16.8V DC |
| 釋放電壓 | 2.4V DC |
| 額定控制容量(電阻負載) | 5A AC/5A DC,250V AC/30V DC |
| 最小適用負載(電阻負載) | 1mA 1V DC |
| 觸點動作 | BBM |
| 觸點材料 | AgNi type |
| 機械壽命 | 2x10^7 |
| 電氣壽命 | 1x10^5 |
| 耐電壓(觸點間) | 1000Vrms |
| 耐電壓(觸點-線圈間) | 5000Vrms |
| 使用環境溫度 | -40℃ ～ +70℃ |
| 動作機能 | 單穩態型 |
| 動作顯示 | 帶LED顯示 |
| 機能 | 帶二極管 |
線圈規格
1.直流用
| 線圈電壓 | 吸合電壓 (at20 ℃) | 釋放電壓 (at20 ℃) | 額定動作電流[±20%] | 線圈電阻(at20 ℃) | 額定消耗功率 | 最大允許電壓 (at20 ℃) |
|---|---|---|---|---|---|---|
| DC5V | 額定電壓的70%V以下 (初始) | 額定電壓的15%V以上 (初始) | 106.4mA | 47Ω[±10%] | 0.53W | 額定電壓的170%V |
| DC6V | 88.2mA | 68Ω[±10%] | ||||
| DC12V | 44.4mA | 270Ω[±10%] | ||||
| DC24V | 22.0mA | 1,090Ω[±10%] | ||||
| DC48V | 11.0mA | 4,350Ω[±10%] | ||||
| DC100V | 5.3mA | 18,870Ω[±10%] | ||||
| DC110V | 4.8mA | 22,830Ω[±10%] |
2.交流用（50Hz、60Hz）
| 線圈電壓 | 吸合電壓 (at20 ℃) | 釋放電壓 (at20 ℃) | 額定動作電流[±20%] | 額定消耗功率 | 最大允許電壓 (at20 ℃) | ||
|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 50Hz | 60Hz | ||||
| AC12V | 額定電壓的80%V以下 (初始) | 額定電壓的30%V以上 (初始) | 93mA | 75mA | 約1.1?約1.4VA | 約0.9?約1.2VA | 額定電壓的140%V |
| AC24V | 46.5mA | 37.5mA | |||||
| AC100/110V | 11.0/13.0mA | 9.0/10.6mA | |||||
| AC110/120V | 10.0/11.8mA | 8.2/9.7mA | |||||
| AC200/220V | 5.5/6.5mA | 4.5/5.3mA | |||||
| AC220/240V | 5.0/5.9mA | 4.1/4.8mA | |||||
性能概要(插入式標準型/直接安裝型)
| 規格 | 項目 | 性能概要 | |||
|---|---|---|---|---|---|
| 觸點規格 | 觸點構成 | 1c | 2c | 1a(直接安裝型) | |
| 觸點接觸電阻(初始) | 100mΩ以下(通過DC6V 1A電壓下降法) | 50mΩ以下(通過DC 6V 1A電壓下降法) | 100mΩ以下(通過DC 6V 1A電壓下降法) | ||
| 觸點材料 | AgSnO2type | AgNi type | AgSnO2type | ||
| 額定 | 額定 控制容量(電阻負載) | 10A 250V AC、10A 30V DC | 5A 250V AC、5A 30V DC | 16A 250V AC、16A 30V DC | |
| 觸點最大允許功率(電阻負載) | 4,000VA、300W | 1,250VA、150W | 4,000VA、480W | ||
| 觸點最大允許電壓 | 250V AC、30V DC | ||||
| 觸點最大允許電流 | 16A(AC負載)、10A(DC負載) | 5A | 16A | ||
| 額定消耗功率 | 0.53W、0.9VA | ||||
| 最小適用負載(參考値) ※1 | 100mA 5V DC | 1mA 1V DC | 100mA 5V DC | ||
| 電氣性能 | 絕緣電阻 (初始) | 1,000MΩ以上(使用DC 500V絕緣電阻計，測量與耐電壓項相同的位置) | |||
| 耐電壓 (初期) | 觸點間 | AC1,000V 1分鐘(檢測電流：10mA) | |||
| 異極觸點相互間 | ? | AC3,000V 1分鐘(檢測電流：10mA) | ? | ||
| 觸點與線圈間 | AC5,000V 1分鐘(檢測電流：10mA) | ||||
| 線圈溫度上升值(at70℃) | 60℃以下(電阻法、施加額定操作電壓時，在觸點最大允許電流下) | ||||
| 動作時間 (at20℃)※2 | 15ms以下(施加額定工作電壓后，不含觸點彈跳) | ||||
| 復位時間 (at20℃)※2 | 5ms以下(施加額定工作電壓后，不含觸點彈跳、無二極管)/20ms以下(有二極管) | ||||
| 機械性能 | 耐沖擊性 | 誤動作沖擊 | 100m/s2以上{10G以上}(正弦半波脈沖：11ms、檢測時間：10μs) | ||
| 耐久沖擊 | 1,000m/s2以上{100G以上}(正弦半波脈沖：6ms) | ||||
| 耐振性 | 誤動作振動 | 10～55Hz(雙向振幅1.5mm)(檢測時間：10μs) | |||
| 耐久振動 | 10～55Hz(雙向振幅1.5mm) | ||||
| 壽命 | 機械壽命 | AC：1,000萬次以上、DC：2,000萬次以上(通斷頻率300次/分鐘) | |||
| 電氣壽命(在額定控制容量下) | 10萬次以上(通斷頻率20次/分鐘) | 10萬次以上(通斷頻率10次/分鐘) | |||
| 使用條件 | 使用的環境、運輸、保管條件 ※3 | 溫度：?40℃?＋70℃、濕度：5～85%RH(應無結冰、凝露) | |||
| 最大操作頻率 | 20次/分(在額定控制容量下) | 10次/分(在額定控制容量下) | |||
| 重量 | 約19g | 約17g | 約19g | ||
| ※1 | 在微小負載水平下能夠通斷的下限目標值。該值有時會根據通斷頻率、環境條件、所期待的可靠水準發生改變，因此在使用時，推薦在實際負載下進行確認。 |
|---|---|
| ※2 | 對于AC型，由于相位不同，其動作、復位時間也不同。 |
| ※3 |
使用環境溫度的上限值是指可滿足線圈溫度上升值的最高溫度。請瀏覽繼電器使用注意事項［6］周圍環境中的內容。 |
- 單位mm

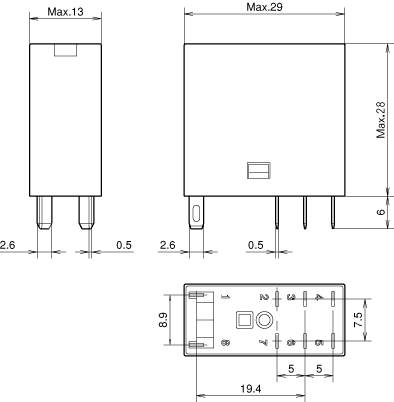

1.插入型1c
|
|
|
|
|
|
|

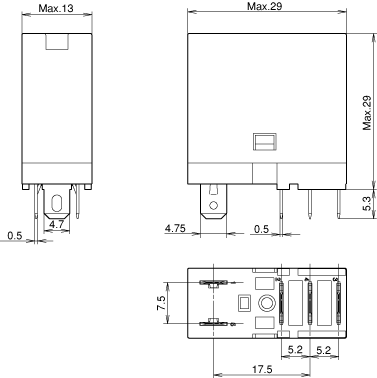

2.插入型2c
|
|
|
|
|
|
|

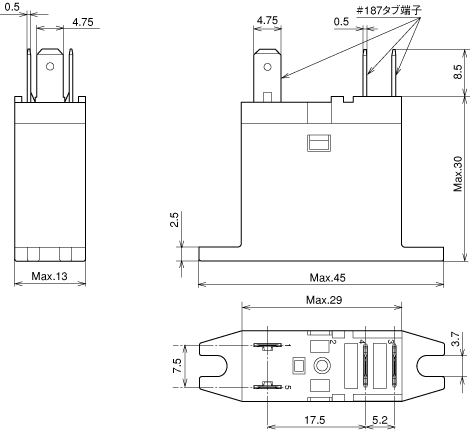

3.直接安裝型1a
|
|
|
|

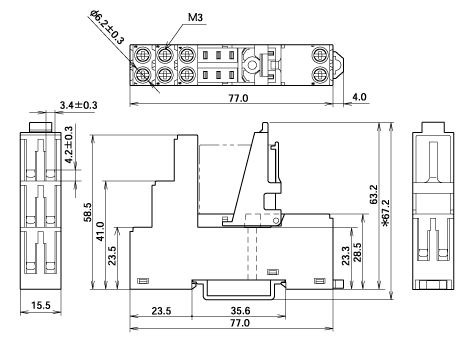

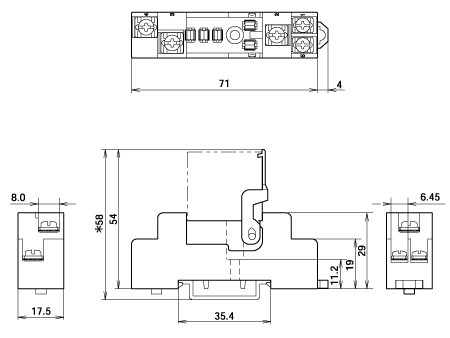

4.HN1端子臺(AHNA11)
|
|
|
|

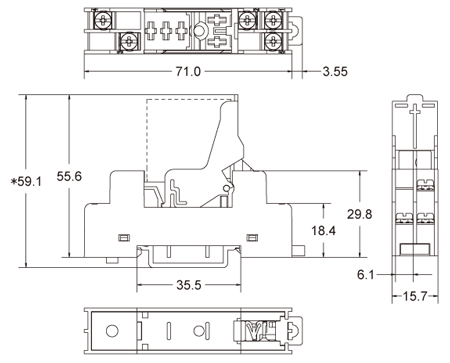

5.HN1端子臺(AHNA11T)
|
|
|
|

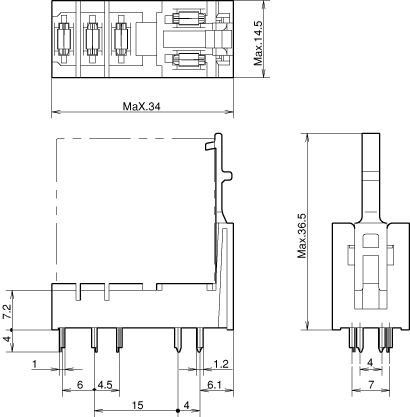

6.HN1印刷板用插座(AHNA13)
|
|
|

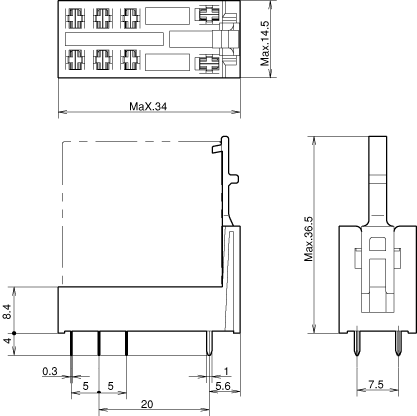

7.HN2印刷板用插(AHNA23)
|
|
|

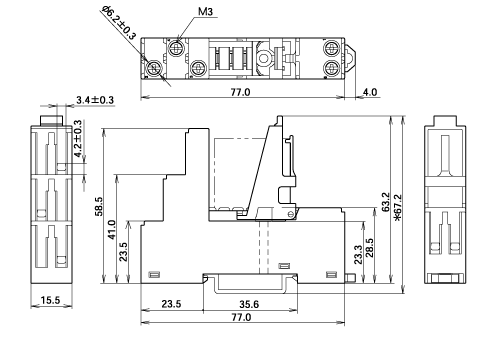

8.HN1端子臺(夾手保持型)(AHNA11P)
|
|
|
|

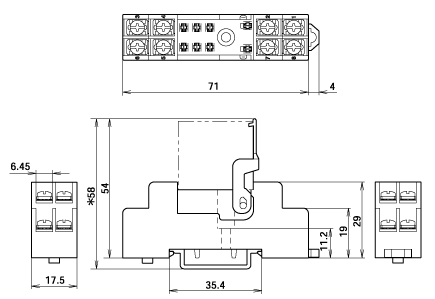

9.HN2端子臺(AHNA21)
|
|
|
|

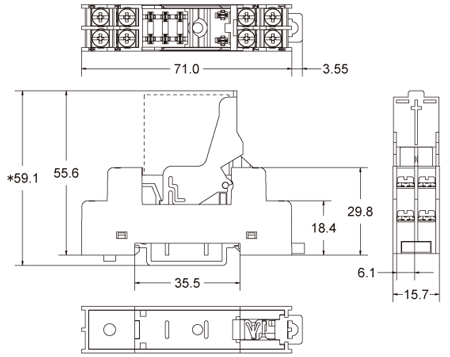

10.HN2端子臺(AHNA21T)
|
|
|
|
11.HN2端子臺(夾手保持型)(AHNA21P)
|
|
|
|
 ※可選件全部符合RoHS標準
|
品種
| 類型 | 極數 | 品名 | 訂貨產品號 | 包裝數量 | |
|---|---|---|---|---|---|
| 內箱 | 外箱 | ||||
| 印刷板用插座 | 1極 | HN1印刷板用插座 | AHNA13 | 10個 | 100個 |
| 2極 | HN2印刷板用插座 | AHNA23 | |||
| DIN端子臺 | 1極 | HN1端子臺 | AHNA11 | 10個 | 100個 |
| AHNA11T | 10個 | 200個 | |||
| HN1端子臺(夾手保護型) | AHNA11P | 10個 | 100個 | ||
| 2極 | HN2端子臺 | AHNA21 | 10個 | 100個 | |
| AHNA21T | 10個 | 200個 | |||
| HN2端子臺(夾手保護型) | AHNA21P | 10個 | 100個 | ||
| ※1 | 已獲得UL/C-UL標準的認證。(不含AHNA11T、AHNA21T) |
|---|
性能概要(端子臺?印刷板用插座)
| 類型 |
HN1 端子臺 |
HN1端子臺 (夾手保護型) |
HN1 印刷板用插座 |
HN2 端子臺 |
HN2端子臺 (夾手保護型) |
HN2 印刷板插座 |
|||
|---|---|---|---|---|---|---|---|---|---|
| 訂貨產品號 | AHNA11 | AHNA11T | AHNA11P | AHNA13 | AHNA21 | AHNA21T | AHNA21P | AHNA21 | |
| 觸點構成 | 1c | 2c | |||||||
|
最大連續通電電流 (使用環境溫度：-40℃+70℃) |
16A※ | 10A | 5A | ||||||
|
耐電壓 (初始) |
觸點間 | AC1,000V 1分鐘(檢測電流：10mA) | |||||||
| 異極觸點相互間 | - | AC3,000V 1分鐘(檢測電流：10mA) | |||||||
| 觸點與線圈間 |
AC5,000V 1分鐘(檢測電流10mA) |
AC4,000V 1分鐘(檢測電流10mA) |
AC5,000V 1分鐘(檢測電流10mA) |
AC5,000V 1分鐘(檢測電流10mA) |
AC4,000V 1分鐘(檢測電流10mA) |
AC5,000V 1分鐘(檢測電流10mA) |
|||
| 絕緣電阻(初始) | 各端子1,000MΩ(DC500V) | ||||||||
| ※1 |
當使用16A(HN1端子臺)的電流時，最大環境溫度為50℃。 當使用50℃～70℃環境溫度時，請降低0.1A/℃。 |
|---|
| 注) | 1. | 為了防止損壞或變形，用于端子臺的螺釘鎖緊扭矩應在0.5～0.8N·m范圍內。 |
|---|---|---|
| 2. |
當直接安裝到底盤上時，請使用以下公制粗牙螺絲。 AHNA11?AHNA21：M3×16 AHNA11P?AHNA21P：M3×30 |
