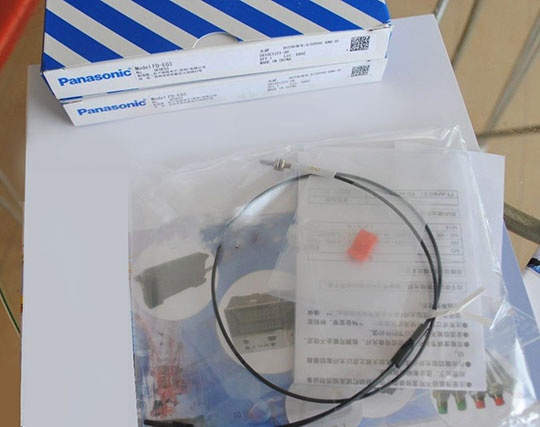

松下光纖傳感器 FD-EG3
彎曲性能等大幅上升， 同時實現高性價比。
編 號：1012975048
型 號：FD-EG3
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
基本參數
品牌： |
Panasonic/松下 |
|---|---|
型號： |
FD-EG3 |
加工定制： |
否 |
種類： |
光學 |
材料： |
金屬 |
材料物理性質： |
導體 |
材料晶體結構： |
單晶 |
制作工藝： |
集成 |
輸出信號： |
模擬型 |
防護等級： |
1 |
線性度： |
0（%F.S.） |
遲滯： |
1（%F.S.） |
重復性： |
0（%F.S.） |
靈敏度： |
1 |
漂移： |
參考 |
分辨率： |
1 |
特點

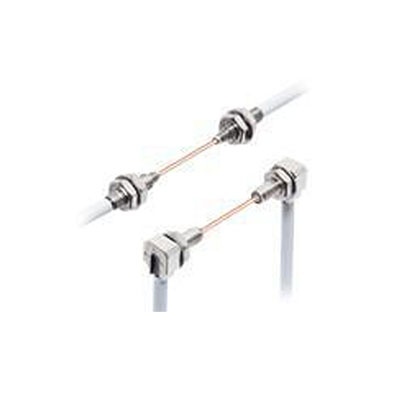

■ 使用螺母安裝的標準型光纖。彎曲性能等大幅上升， 同時實現高性價比。
■ 透鏡安裝型光纖，通過安裝透鏡，可實現長距離檢測 及微小物體檢測。
■ 還備有結實的不銹鋼套和保護管，以防止斷線。
將光纖前端部的配件全部※SUS化
●明確符合RoHS
●適用于充電電池制造工序
●安裝強度提高
※部分型號除外(FT-R41W、FT-R42W、FT-140)
定心精度提高
各機體的光軸彎曲在±3°以內。實現±150μm以內的光軸定心精度。
●光軸調整更方便
●安裝加工精度提高
●檢測精度提高
鏡面度上升
采用PCTC研磨，實現超精密研磨。光纖端面的鏡面度是以往的5倍。
●檢測距離游刃有余
●光量提高、穩定檢測
實現高精度定位的同軸型 FD-□G□
同軸光纖以投光光纖為中心，四周為受光光纖。最適用 于高精度定位。
可不受工件接近方向的影響進行檢測。
|
※產品實際尺寸以實物為準。
| 訂貨產品號 | FD-EG31 |
| 型號 | FD-EG31 |
| 產品 | 反射型光纖 |
| 詳細 | 小光點光纖 |
| 產品名稱 | 小光點光纖 (反射型光纖用透鏡) |
| 特長 | 可實現微小物體的檢測。 |
規格詳細
| 項目 | 內容 |
|---|---|
| 訂貨產品號 | FD-EG31 |
| 型號 | FD-EG31 |
| 特點 | ■ 光纖與光點透鏡組合使用, 可實現微小物體的檢測。此外, 還可變更光點直徑。 |
| 檢測形態 | 反射型 |
| 光纖種類 | 螺紋型, 極細型 |
| 前端直徑 | M3 |
| 前端長度 | 16mm |
| 有無套筒 | 無 |
| 光軸方向 | 俯視圖 |
| 光軸直徑/ 光點直徑 | φ0.1mm (FX-MR6), φ0.15mm (FX-MR3), φ0.1 mm (FX-MR7), φ0.4～φ2.0 mm (FX-MR8), φ4.0 mm (FX-MR9) |
| 光纖長度 | 500mm |
| 容許彎曲半徑 | R4mm |
| 自由裁切 | 不可以 |
| 半定制 | 光纖長度的變更 |
| 安裝透鏡 | 可以 |
| 適用的透鏡 | FX-MR6, FX-MR3, FX-MR7, FX-MR8, FX-MR9 |
| 安裝保護管 | 不可以 |
| 用途 | 通用 |
| 環境性能 : 保護構造 | IP40 |
| 環境性能 : 使用環境溫度 MAX | 60℃ |
| 環境性能 : 使用環境溫度 MIN | -20℃ |
| 檢測距離（STD） | 20mm (FX-500系列) |
| 檢測距離（HYPR） | 85mm (FX-500系列) |
| 檢測距離（U-LG） | 45mm (FX-500系列) |
| 檢測距離（LONG） | 35mm (FX-500系列) |
| 檢測距離（FAST） | 12mm (FX-500系列) |
| 檢測距離（H-SP） | 3.5mm (FX-500系列) |
