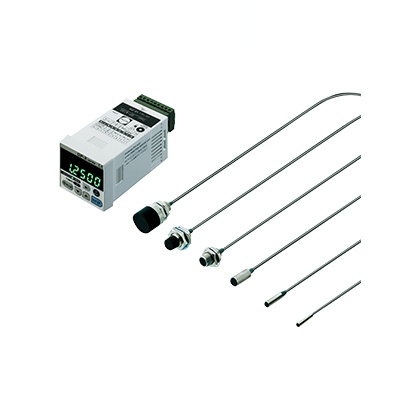

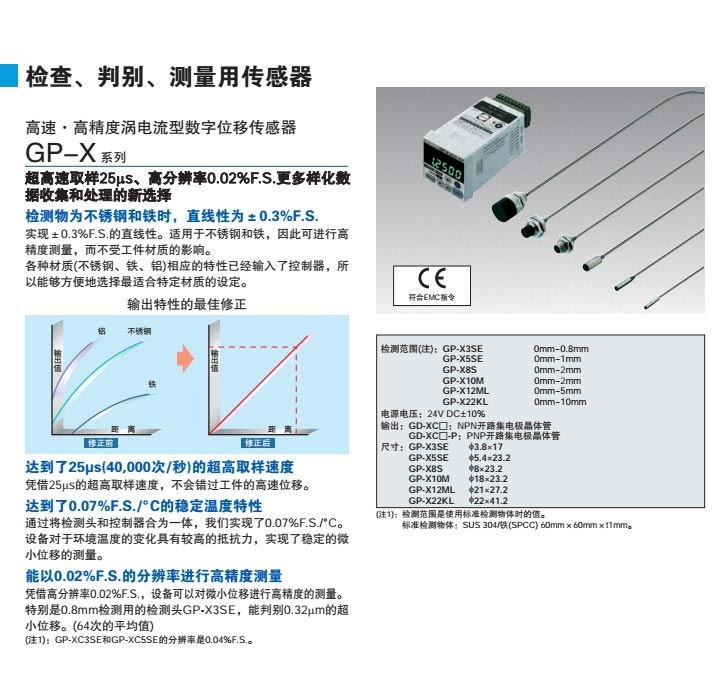

高速·高精度渦電流型數字位移傳感器 GP-X
超高速取樣 25μs 高分解能0.02％F.S. 更多樣化數據收集和處理的新選擇!
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
超高速取樣25μs
高分辨率0.02%F.S.
更多樣化數據收集和處理的新選擇
|
|
CE 已取得。
CE : EMC指令
特點

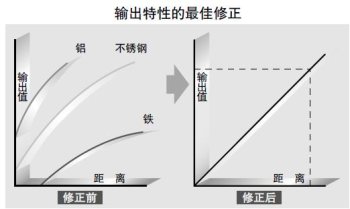

檢測物為不銹鋼和鐵時，直線性為±0.3%F.S.
|
實現±0.3%F.S.的直線性。適用于不銹鋼和鐵，因此可進行高精度測量，而不受工件材質的影響。 |
|
達到了25μs(40,000次/秒)的超高取樣速度
憑借25μs的超高取樣速度，不會錯過工件的高速位移。
達到了0.07%F.S./℃的穩定溫度特性
通過將檢測頭和控制器合為一體，我們實現了0.07%F.S./℃。設備對于環境溫度的變化具有較高的抵抗力，實現了穩定的微小位移的測量。
能以0.02%F.S.的分辨率進行高精度測量
憑借高分辨率0.02%F.S.，設備可以對微小位移進行高精度的測量。
特別是0.8mm檢測用的檢測頭GP-X3SE，能判別0.32μm的超小位移。(64次的平均值)

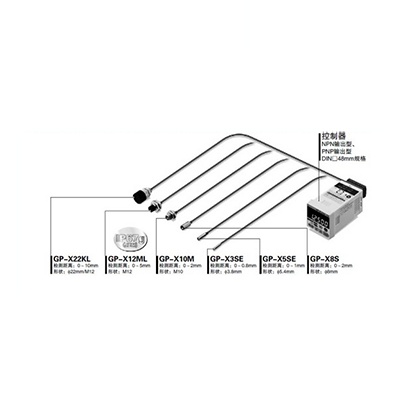

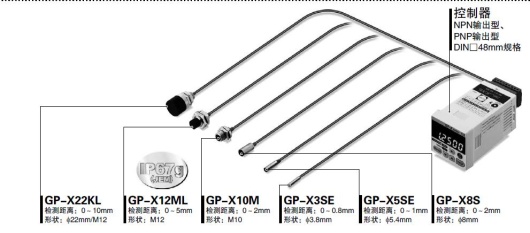

IP67g的檢測頭品種繁多
從超小型φ3.8mm的圓柱型檢測頭到長距離檢測用的φ22mm檢測頭，共備有6種機型。而且所有檢測頭都是IP67g(JEM)耐油型。即使在嚴酷的現場環境中，也能放心使用。
|

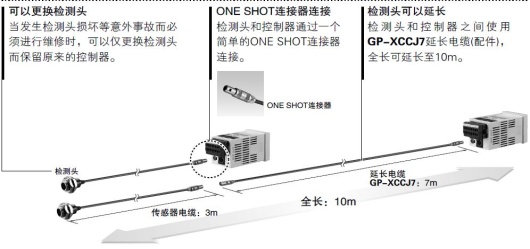

便于設置，可維護性優異的檢測頭
|

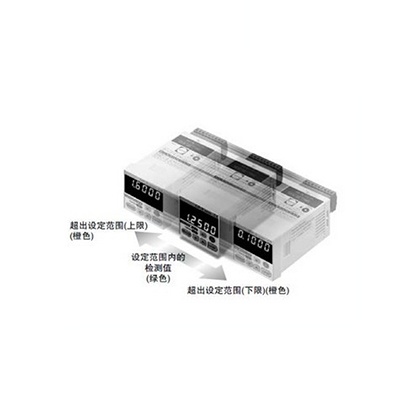

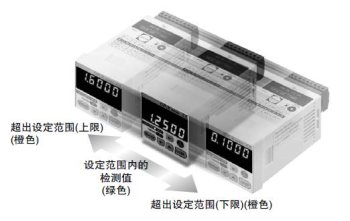

5位數字的雙排兩色顯示屏提供極高的可視性
|
如果測量結果在設定范圍內(GO)，就會以綠色數字顯示在屏幕下排。如果超過了范圍(HI、LO)，就會以橙色數字顯示在屏幕上排。這種顯示位置和顏色的改變可以準確地體現檢測對象的瞬間變化。 |
|

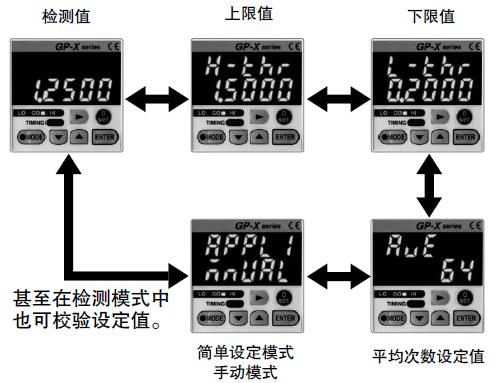

數字輸入顯示使設定容易
在校驗各種模式的設定項目時，可以通過雙排數字顯示進行數字化設定。甚至在檢測時也可以校驗主 設定。
|

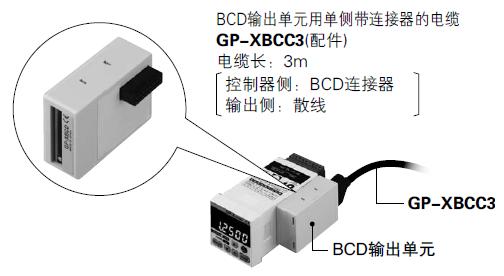

20kHz的高速數據輸出
|
輸出測量數據可在PLC快速處理。(取樣周期：20kHz) |
|
4種內存切換功能
測量時設定的數據可在4種內存中進行處理。此功能將使工件更換，多種產品檢測或產品轉變后的檢測完成得很順利。

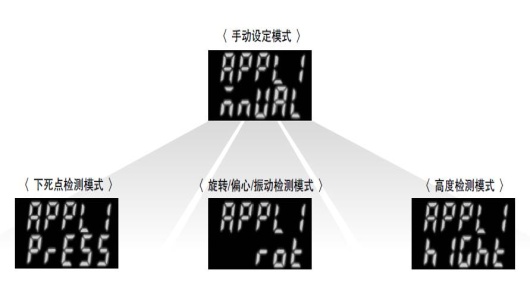

備有4種測量模式
備有與廣泛用途兼容的測量模式。因此，可輕松輸入設定值。請選擇最合適的模式以適應特定的用途。
|
防相互干擾功能
|
檢測頭可通過防干擾輸出電纜連接多達8個控制器和轉換振動定時來實現防干擾。即使同區域有許多檢測頭也能進行精確測量。 |
|
可裝拆式端子座
|
裝備了可裝拆式歐洲端子座。在拆卸或進行維修組裝時很方便。還具有防反插機構。 |
|

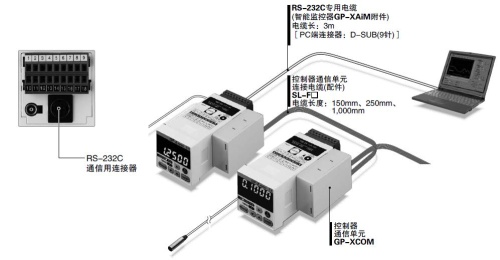

標配RS-232C通信連接器
可進行多種控制，如讀取測量數據到PC上及控制器的各種設定輸入和內存的調出。
|

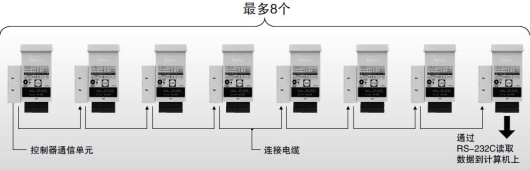

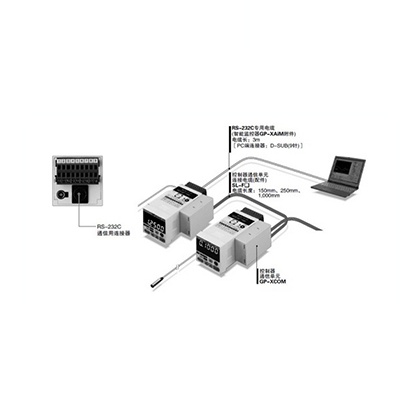

可進行傳感器間的數據連接
控制器通信單元GP-XCOM(配件)最多可連接8個控制器，且只需通過一根RS-232C電纜便可把每個控制器的設定/測量數據讀取到PC上。
|
備有最適于收集和分析測量數據的智能監控器(GP-XAiM)(附帶RS-232C專用電纜。)
|
備有方便的智能監控器，可以監控各種測量條件的設定、測量值的波形顯示。以往只有用示波器才能實現的波形監控以及各種條件設定、功能設定的保存/上傳，現在都可在計算機上簡單實現。 |
|

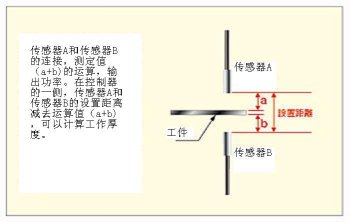

可進行傳感器數據比較和計算
|
可對相互連接的2個控制器間的測量數據進行加減運算，并針對運算結果進行3值判定輸出。配備計算功能，無需數字面板控制器。 |
|
種類
| 種類 | 形狀(mm) | 檢測距離 |
檢測頭 + 控制器套件 型號 (檢測頭型號) |
比較輸出 | |
|---|---|---|---|---|---|
| 檢測頭 | 控制器 | ||||
|
圓 柱 型 檢 測 頭 |
|
|
0～0.8mm |
GP-XC3SE (GP-X3SE) |
NPN開路集電極 晶體管 |
|
GP-XC3SE-P (GP-X3SE) |
PNP開路集電極 晶體管 |
||||
|
0～1mm |
GP-XC5SE (GP-X5SE) |
NPN開路集電極 晶體管 |
||
|
GP-XC5SE-P (GP-X5SE) |
PNP開路集電極 晶體管 |
||||
|
0～2mm |
GP-XC8S (GP-X8S) |
NPN開路集電極 晶體管 |
||
|
GP-XC8S-P (GP-X8S) |
PNP開路集電極 晶體管 |
||||
|
螺 紋 型 檢 測 頭 |
|
0～2mm |
GP-XC10M (GP-X10M) |
NPN開路集電極 晶體管 |
|
|
GP-XC10M-P (GP-X10M) |
PNP開路集電極 晶體管 |
||||
|
0～5mm |
GP-XC12ML (GP-X12ML) |
NPN開路集電極 晶體管 |
||
|
GP-XC12ML-P (GP-X12ML) |
PNP開路集電極 晶體管 |
||||
|
0～10mm |
GP-XC22KL (GP-X22KL) |
NPN開路集電極 晶體管 |
||
|
GP-XC22KL-P (GP-X22KL) |
PNP開路集電極 晶體管 |
||||
| (注1)： |
關于平面型(特別訂購品)的詳情， 請向本公司咨詢。 型號：GP-XC14F 檢測距離：0～3mm
|
|---|
規格
檢測頭
| 種類 | 圓柱型檢測頭 | 螺紋型檢測頭 | |||||
|
0.8mm 檢測用 |
1mm 檢測用 |
2mm 檢測用 |
2mm 檢測用 |
5mm 檢測用 |
10mm 檢測用 |
||
| 型號 |
GP- X3S (注2) |
GP- X5S (注2) |
GP- X8S |
GP- X10M |
GP- X12ML |
GP- X22KL |
|
|
檢測范圍 (注3) |
0?0.8mm | 0?1mm | 0?2mm | 0?2mm | 0?5mm | 0?10mm | |
| 標準檢測物體 | SUS304/鐵(SPCC) 60×60×t1mm | ||||||
|
溫度特性 (注4) |
0.07%F.S./℃以下 | ||||||
|
環 境 性 能 |
保護構造 | IP67(IEC)、IP67g(JEM)、防浸型(JIS) | |||||
|
使用環境 溫度 |
-10?+55℃、存儲時：-20?+70℃ | ||||||
|
使用環境 濕度 |
35?85%RH、存儲時：35?85%RH | ||||||
| 耐電壓 | AC250V 1分鐘 所有電源連接端子與外殼之間 | ||||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | ||||||
| 耐振動 | 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 | ||||||
| 耐沖擊 | 加速度500m/s2(約50G) X,Y和Z方向各5次 | ||||||
|
材 質 |
外殼 | SUS303 | 黃銅(鍍鎳) | ||||
|
電纜 防護套 |
- | PP | |||||
| 檢測部 | ABS | PAR | ABS | PA | |||
| 電纜 | 帶連接器高頻同軸電纜，長3m(注5) | ||||||
| 電纜延長 | 用另售電纜全長可延長至10m | ||||||
| 重量(注6) | 本體重量：約40g | 本體重量：約40g | 本體重量：約40g | 本體重量：約50g | 本體重量：約45g | 本體重量：約80g | |
| 附件 | - | 螺母：2個、齒鎖墊圈：1個 | |||||
(注1)：無指定時的測量條件為使用環境溫度＝＋20℃。
(注2)：請注意不符合日本貿易出口管理條例(出口條例)附表第1?2項(12)2的產品。
(注3)：檢測范圍是使用標準檢測物體時的值。
(注4)：連接檢測頭和控制器時此值代表最大檢測距離的20～60%。
(注5)：耐彎曲電纜型請向本公司咨詢。
(注6)：螺紋型檢測頭的重量包括螺母與齒鎖墊圈的重量。
|
關于產品出口
一套型號為GP-XC3S(-P)、GP-XC5S(-P)以及傳感器GP-X3S、GP-X5S是符合進出口貿易管理條例(出口條例)附表第1 2項(12)2的規定。br />同時型號為GP-XC3S(-P)、GP-XC5S(-P)是控制器的內部程序應符合國外出口條例(出口條例)附表 2項(1)的規定。。
因而、本系列在向日本國外輸出的時候、根據國外出口條例以及出口國外貿易法相關規定，必須得到日本經濟大臣的認可。 |
控制器
| 種類 | NPN輸出 | PNP輸出 | |
| 組件型號 | GP-XC□ | GP-XC□-P | |
| 電源電壓 | 24V DC±10% 脈動P-P 10%以下 | ||
| 消耗電流 | 150mA以下 | ||
| 分辨率(注2) | 0.02%F.S.(64次平均處理) | ||
| 取樣頻率 | 40kHz(25μs) | ||
| 直線性(注2) | ±0.3%F.S.以內 | ||
| 溫度特性(注3) | 0.07%F.S./℃以下 | ||
| 模擬電壓輸出 | 輸出電壓：-5?+5V(注4)、輸出阻抗：約100Ω | ||
| 反應時間 | 75μs(最快) | ||
|
比較輸出 (HI、GO、LO) |
NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(比較輸出和0V之間) ?剩余電壓：1.6V以下(流入電流為100mA時) 0.4V以下(流入電流為16mA時) |
PNP開路集電極晶體管 ?最大源電流：100mA ?外加電壓：30V DC以下(比較輸出和＋V之間) ?剩余電壓：1.6V以下(源電流為100mA時) 0.4V以下(源電流為16mA時) |
|
| 輸出數 | HI/GO/LO 3值輸出 | ||
| 輸出動作 | HI：當測量值＞上限設定值時為ON、GO：當上限設定值≥測量值≥下限設定值時為ON、LO：當下限設定值＞測量值時為ON | ||
| 短路保護 | 配備 | ||
| 外部輸入 |
光電耦合器輸入 ?輸入電流：9mA以下 ?工作電壓：ON電壓17V以上(+24V和輸入之間) OFF電壓4V以下(+24V和輸入之間) ?輸入阻抗：約5kΩ |
光電耦合器輸入 ?輸入電流：9mA以下 ?工作電壓：ON電壓17V以上(0V和輸入之間) OFF電壓4V以下(0V和輸入之間) ?輸入阻抗：約5kΩ |
|
| 串行I/O | RS-232C | ||
| 零設定設定方法 | 按鈕設定/外部輸入設定 | ||
|
指 示 燈 |
MODE | 橙色LED(在模式狀態時亮起) | |
| HI | 橙色LED(當超過上限設定值時亮起) | ||
| GO | 緑色LED(當在上限值和下限值間時亮起) | ||
| LO | 橙色LED(當低于下限設定值時亮起) | ||
| 同步(TIMING) | 緑色LED(通過外部或內部觸發器同步時亮起) | ||
| 上排數字顯示屏 | 5位橙色LED(顯示上限值和下限值以外的數值) | ||
| 下排數字顯示屏 | 5位緑色LED(顯示上限值和下限值以內的數值) | ||
|
耐 環 境 性 |
使用環境溫度 | 0?+50℃(注意不可結露)、存儲時：0?+50℃ | |
| 使用環境濕度 | 35?85%、存儲時：35?85%RH | ||
| 耐振動 | 頻率10?55Hz 雙振幅0.75mm X,Y和Z方向各2小時 | ||
| 耐沖擊 | 加速度100m/s2(約10G) X,Y和Z方向各5次 | ||
| 材質 | 外殼：聚碳酸酯 | ||
| 重量 | 本體重量：約120g | ||
| 附件 | ATA4811(控制器安裝框)：1套 | ||
(注1)：無指定時的測量條件為使用環境溫度＝+20℃。
(注2)：此值是穩定+25℃時所得。GP-XC3SE、GP-XC5SE的分辨率是0.04%F.S.(平均處理64次)。
(注3)：連接檢測頭和控制器時此值代表最大檢測距離的20～60%。
(注4)：0～5V為出廠設定。
BCD輸出單元
| 型號 | GP-XBCD |
| 消耗電流 | 20mA以下 |
|
輸出 (5位BCD、極性、VALID) |
N通道MOSFET漏極開路 ?最大流入電流：50mA ?外加電壓：30V DC以下(輸出和GND之間) ?剩余電壓：1V以下(流入電流為50mA時) |
| 保持輸入 |
無電壓接點或NPN開路集電極晶體管輸入 ?Low：0?1V ?High：斷開 |
| 材質 | 外殼：ABS |
| 重量 | 本體重量：約30g |
| 附件 | 安裝支架(SUS304)：1個 |
(注1)：將BCD輸出單元用單側帶連接器的GP-XBCC3電纜連接到控制設備上。(電纜長度3m，另售)。
控制器通信單元
| 型號 | GP-XCOM |
| 消耗電流 | 5mA以下 |
| 材質 | 外殼：ABS |
| 重量 | 本體重量：約20g |
| 附件 | 安裝支架(SUS304)：1個 |
(注1)：用另售的控制器通信單元連接電纜(SL-F□)連接各GP-XCOM。
若軟件版本和控制器不兼容將不能進行通信。
(1.06或更早版本與2.00或更新版本)。
請正確配套使用。
尺寸圖
- 單位mm

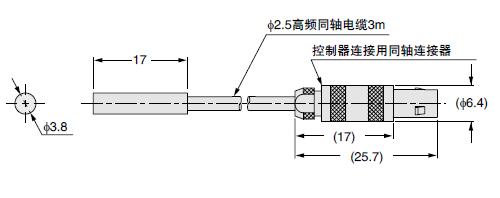

GP-X3S
GP-X3SE
|

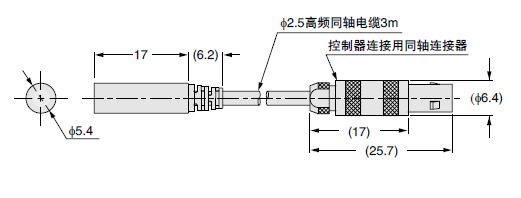

GP-X5S
GP-X5SE
|

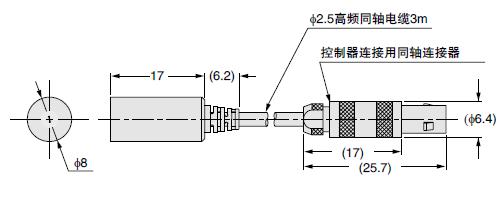

GP-X8S
|

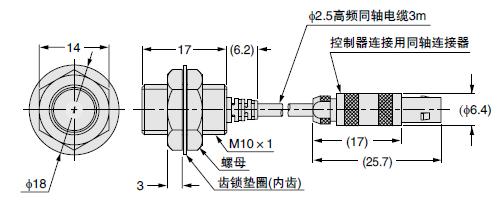

GP-X10M
|

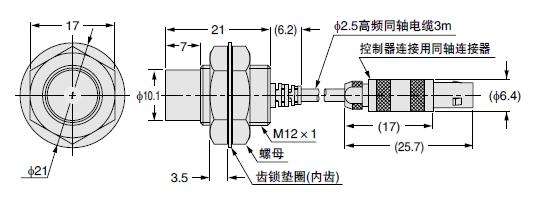

GP-X12ML
|

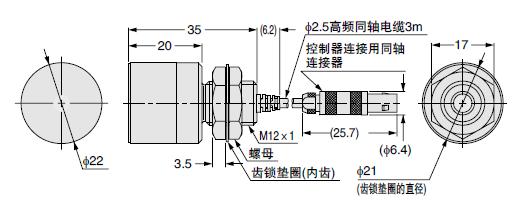

GP-X22KL
|

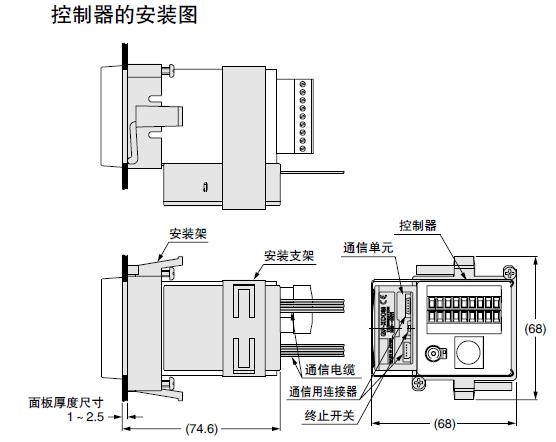

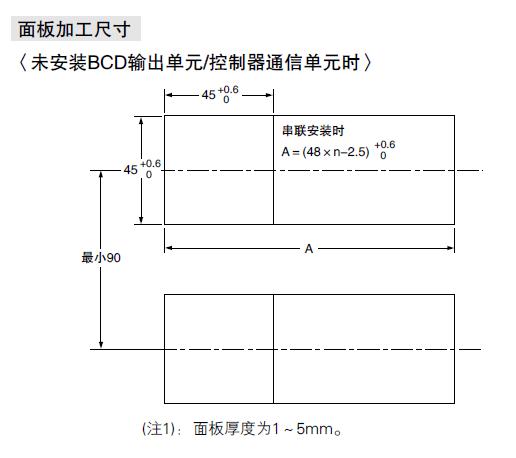

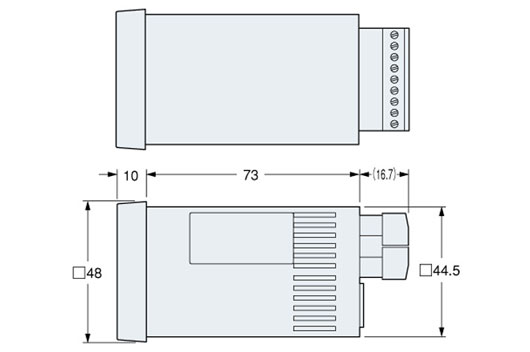

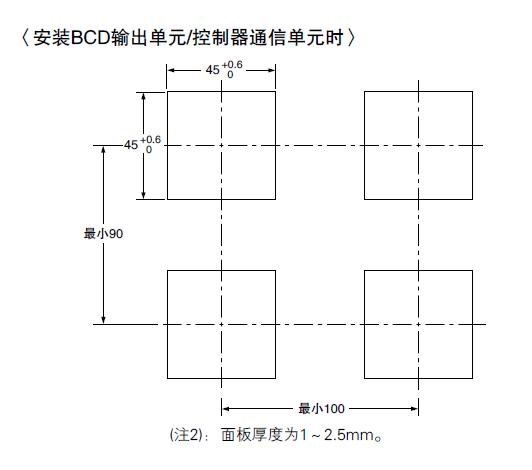

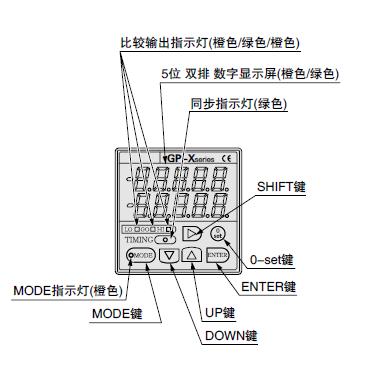

控制器
|
|
|
|
|

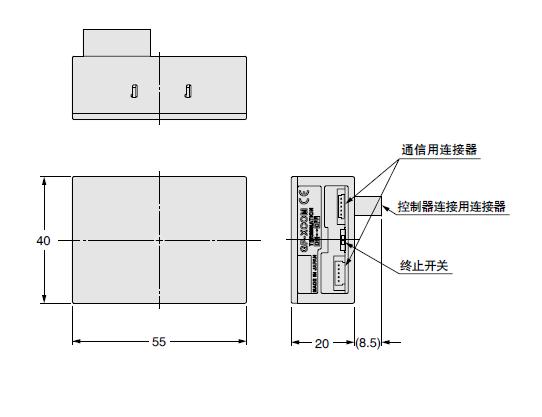

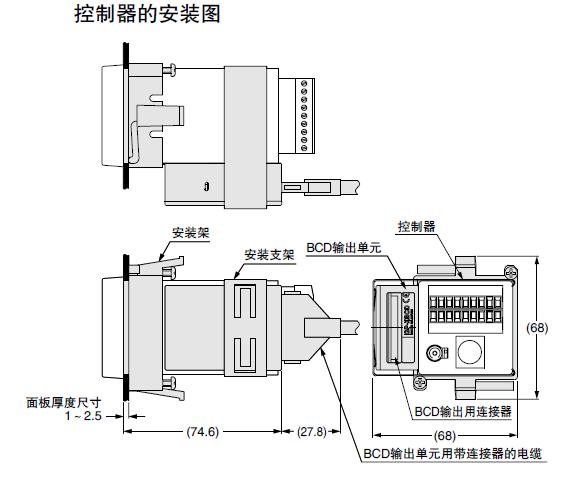

GP-XBCD
|
|

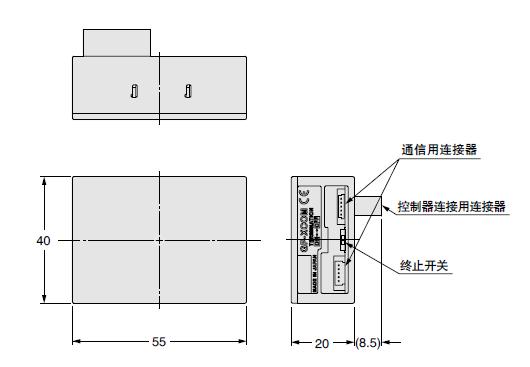

GP-XCOM
|
|

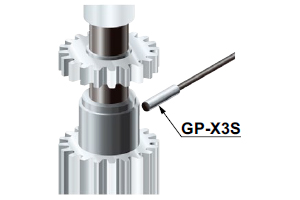

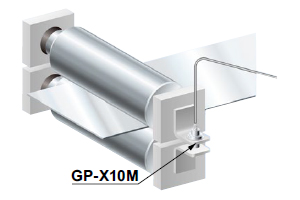

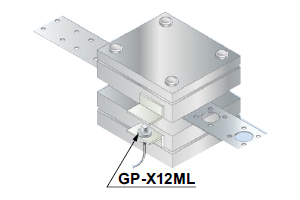

用途
|
|
|
可選件
| 品名 | 型號 | 內容 | |
|---|---|---|---|
|

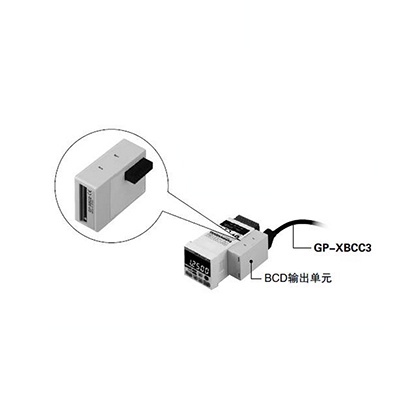

BCD 輸出單元 |
GP-XBCD |
此單元以BCD數據格式高速輸出測量值。 ?取樣頻率：20kHz |
|
|
BCD 輸出單元用 單側帶連接器 電纜 |
GP-XBCC3 | 長3m |
BCD數據輸出單元電纜。 ?26芯單側帶連接器電纜 |
|
控制器 通信單元 |
GP-XCOM | 最多連接8個控制器。 | |
|
控制器 通信單元用 連接電纜 |
SL-F150 | 長150mm | 控制器通信單元連接電纜。按照電纜長度選擇。 |
| SL-F250 | 長250mm | ||
| SL-F1000 | 長1,000mm | ||
|
智能 監控器 |
GP-XAiM |
可通過一臺PC對每種測量條件的設定和測量波形進行監控。 ?附一根RS-232C專用電纜(長3m) |
|
|
檢測頭用 延長電纜 |
GP-XCCJ7 | 長7m | 此帶連接器電纜用于檢測頭和控制器的延長部分。 |
|
檢測頭 安裝件 |
MS-SS3 | GP-X3S用安裝件 | |
| MS-SS5 | GP-X5S用安裝件 | ||
| MS-SS8 | GP-X8S用安裝件 | ||
|
|
|
|
|
|||||||||
