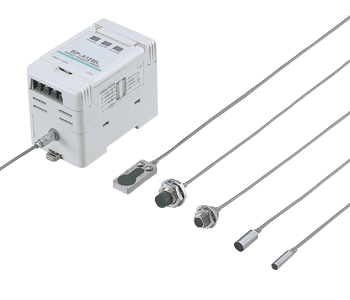

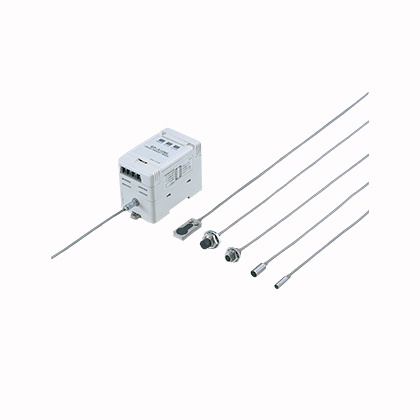

高精度渦電流型位移傳感器 GP-A
分辨率0.04%F.S. 線性度±0.5%F.S. 耐環境性IP67g
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
分辨率0.04%F.S. 線性度±0.5%F.S. 耐環境性IP67g
|
特點
準確測量微小位移
可用0.04%F.S.的高分辨率測量金屬物體的微小位移。[GP-A5S(1mm檢測用)的分辨率達0.4μm]
檢測頭保護構造IP67g
具有IP67g的耐環境性能，可在各種條件下進行多種方式的測量。
直線性：±0.5％F.S.
裝備高精度線性修正電路。所以能準確輸出位移量。
可實現檢測頭的微間距安裝
與相同型號檢測頭的并排設置相比，并排設置標準型和異頻型檢測頭時，間隔僅為1/3。GP-A14F型可采用緊貼安裝。
優異的溫度特性
檢測范圍2mm以上的檢測頭達到0.03％F.S./℃。(異頻型除外)
[GP-A8S(2mm檢測用)的溫度特性達到0.6μm/℃]

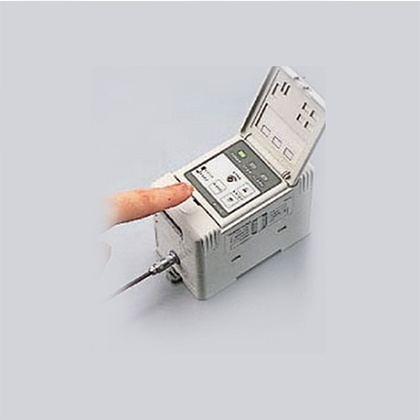

配備調零功能
|
可以按調零按鈕將輸出電壓復位至 0V。(電流輸出復位至4mA)以模本工件為基準進行公差判 |
|

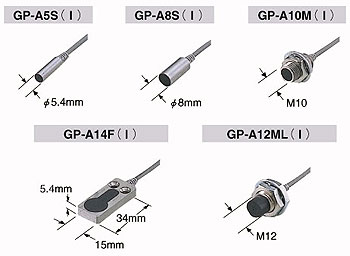

選擇傳感器
|
按照用途和安裝間距，可以從以下五種規格中選擇。 |
|

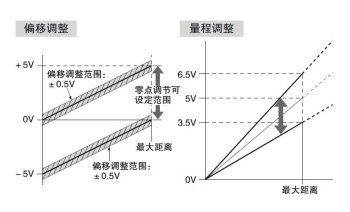

可對輸出進行微調
|
可根據測量條件，對偏移和量程進行微調。 |
|
裝備便捷的指示燈
對于放大鏡、萬一傳感器電纜斷線的時候或者傳感器受損的時候，黃色警報指示燈亮起；超出檢測范圍時裝備的橙色指示燈亮起。

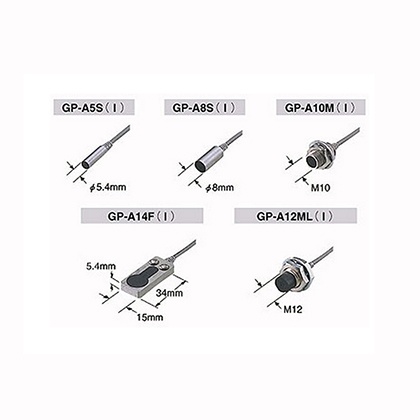

種類
規格
| 種類 |
1mm 檢測用 |
2mm檢測用 | |||||
|
圓柱型 檢測頭 |
圓柱型 檢測頭 |
螺紋型 檢測頭 |
|||||
|
異頻型 類型 |
異頻型 類型 |
異頻型 類型 |
|||||
|
項目 組件型號 |
GP-A5S | GP-A5SI | GP-A8S | GP-A8SI | GP-A10M | GP-A10MI | |
| 檢測區域 | 0?1mm | 0?2mm | |||||
| 標準檢測物體 | 鐵板8×8×t1mm | 鐵板12×12×t1mm | |||||
| 電源電壓 | 24V DC±10% 脈動P-P10%以下 | ||||||
| 消耗電流 | 150mA以下 | ||||||
|
模擬輸出 (模擬量 電壓輸出 模擬量 電流輸出) |
模擬量電壓 ?輸出電壓：0?5V ?輸出阻抗：100Ω 模擬量電流 ?輸出電流：4?20mA ?負載電阻：0?350Ω |
||||||
| 反映頻率 | 1.6kHz(-3dB) | ||||||
| 分辨率 | 0.04%F.S. | ||||||
| 直線性 | ±0.5%F.S.以內 | ||||||
| 報警輸出 |
NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(報警輸出和0V之間) ?剩余電壓：1.6V以下(流入電流為100mA時)、0.4V以下(流入電流為16mA時) |
||||||
| 輸出動作 | 檢測頭連接不良或檢測頭電纜斷線時ON | ||||||
| 短路保護 | - | ||||||
|
外部 調零 輸入 |
輸入條件：無電壓接點或NPN開路集電極晶體管輸入 信號條件：Low…0?1V(保持時間30ms以上)、High…5?30V或斷開 動作：Low…外部調零設定、High…外部調零無效 |
||||||
|
調零 設定方式 |
按鈕設定/外部輸入設定 | ||||||
| 電源指示燈 | 綠色LED(通電時亮起) | ||||||
| 超范圍指示 | 橙色LED(超出檢測范圍時亮起) | ||||||
| 報警指示燈 | 黃色LED(報警輸出ON時亮起) | ||||||
| 調節功能 | (1)偏移調節(使用按鈕調節)、(2)量程調節(使用14圈電位器調節) | ||||||
|
溫度 特性 (注2) |
檢測頭 | 0.5μm/℃ | 0.6μm/℃ | 1μm/℃ | 0.6μm/℃ | 1μm/℃ | |
| 放大器 | 0.4μm/℃ | 0.8μm/℃ | |||||
|
保護 構造 |
檢測頭 | IP67(IEC)、IP67g(JEM)、防浸型(JIS) | |||||
| 放大器 | - | ||||||
|
使用 環境 溫度 |
檢測頭 | -10?+55℃、存儲時：-20?+70℃ | |||||
| 放大器 | 0?+50℃(注意不可結露)、儲存時：0?+50℃ | ||||||
| 使用環境濕度 | 35?85%RH、儲存時：35?85%RH | ||||||
|
耐 電 壓 |
檢測頭 | AC250V 1分鐘 所有電源連接端子與外殼之間 | |||||
|
絕緣 電阻 |
放大器 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | |||||
|
耐 振 動 |
檢測頭 | 頻率10?55Hz 雙振幅1.5mm X,Y和Z方向各2小時 | |||||
| 放大器 | 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 | ||||||
|
耐 沖 擊 |
檢測頭 | 加速度500m/s2(約50G) X,Y和Z方向各5次 | |||||
| 放大器 | 加速度100m/s2（ 約10G） X,Y和Z方向各5次 | ||||||
|
材 質 |
檢測頭 |
外殼：SUS303 檢測部：聚芳酯 |
外殼：SUS303 檢測部：ABS |
||||
| 放大器 | 外殼：ABS | ||||||
|
電 纜 |
檢測頭 | 帶連接器高頻同軸電纜，長3m | |||||
|
配線 長度 (注3) |
放大器 | 0.3mm2以上的電纜全長可延長至100m | |||||
| 重量 | 檢測頭 | 本體重量：約40g | 本體重量：約50g(注4) | ||||
| 放大器 | 本體重量：約170g | ||||||
| 附件 | 調整螺絲刀：1把 |
螺母：2個、齒鎖墊圈：1個 調整螺絲刀：1把 |
|||||
| 種類 | 5mm檢測用 | 3mm檢測用 | |||
|
螺紋型 檢測頭 |
正面檢測型 檢測頭 |
||||
|
異頻型 類型 |
異頻型 類型 |
||||
|
組件 型號 |
GP-A12ML | GP-A12MLI | GP-A14F | GP-A14FI | |
| 檢測區域 | 0?5mm | 0?3mm | |||
| 標準檢測物體 | 鐵板30×30×t1mm | 鐵板15×15×t1mm | |||
| 電源電壓 | 24V DC±10% 脈動P-P10%以下 | ||||
| 消耗電流 | 150mA以下 | ||||
|
模擬輸出 (模擬量 電壓輸出 模擬量 電流輸出) |
模擬量電壓 ?輸出電壓：0?5V ?輸出阻抗：約100Ω 模擬量電流 ?輸出電流：4?20mA ?負載電阻：0?350Ω |
||||
| 反應頻率 | 1.6kHz(-3dB) | ||||
| 分辨率 | 0.04%F.S. | ||||
| 直線性 | ±0.5%F.S.以內 | ||||
| 報警輸出 |
NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(報警輸出-0V之間) ?剩余電壓：1.6V以下(流入電流為100mA時)、0.4V以下(流入電流為16mA時) |
||||
| 輸出動作 | 檢測頭連接不良或檢測頭電纜斷線時ON | ||||
| 短路保護 | - | ||||
|
外部 調零 輸入 |
輸入條件：無電壓接點或NPN開路集電極晶體管輸入 信號條件：Low…0～1V(保持時間30ms以上)，High…5～30V或斷開 動作：Low…外部調零設定，High…外部調零無效 |
||||
|
調零 設定方式 |
按鈕設定/外部輸入設定 | ||||
| 電源指示燈 | 綠色LED(通電時亮起) | ||||
| 超范圍指示燈 | 橙色LED(超出檢測范圍時亮起) | ||||
| 報警指示燈 | 黃色LED(報警輸出ON時亮起) | ||||
| 調節功能 |
(1)偏移調節(使用按鈕調節)、 (2)量程調節(使用14圈電位器調節) |
||||
|
溫度 特性 (注2) |
檢測頭 | 1.5μm/℃ | 2.5μm/℃ | 0.9μm/℃ | 1.5μm/℃ |
| 放大器 | 2.0μm/℃ | 1.2μm/℃ | |||
|
保護 構造 |
檢測頭 | IP67(IEC)、IP67g(JEM)、防浸型(JIS) | |||
| 放大器 | - | ||||
|
使用 環境 溫度 |
檢測頭 | -10?+55℃、存儲時：-20?+70℃ | |||
| 放大器 | 0?+50℃(注意不可結露)、儲存時：0?+50℃ | ||||
| 使用環境濕度 | 35?85%RH、存儲時：35?85%RH | ||||
|
耐 電 壓 |
檢測頭 | AC250V 1分鐘 所有電源連接端子與外殼之間 | |||
|
絕緣 電阻 |
放大器 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | |||
|
耐 振 動 |
檢測頭 | 頻率10～55Hz 雙振幅1.5mm X,Y和Z方向各2小時 | |||
| 放大器 | 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 | ||||
|
耐 沖 擊 |
檢測頭 | 加速度500m/s2(約50G) X,Y和Z方向各5次 | |||
| 放大器 | 加速度100m/s2（約10G） X,Y和Z方向各5次 | ||||
|
材 質 |
檢測頭 |
外殼：黃銅(鍍鎳) 檢測部：尼龍 |
外殼：SUS303 檢測部：ABS |
||
| 放大器 | 外殼：ABS | ||||
|
電 纜 |
檢測頭 | 帶連接器高頻同軸電纜，長3m | |||
|
配線 長度 (注3) |
放大器 | 0.3mm2以上的電纜全長可延長至100m | |||
| 重量 | 檢測頭 | 本體重量：約45g(注4) | 本體重量：約50g | ||
| 放大器 | 本體重量：約170g | ||||
| 附件 |
螺母：2個、齒鎖墊圈：1個 調整螺絲刀：1把 |
M3平頭螺絲：2個、彈簧墊圈：2個 平墊圈：2個、M3螺母：2個 調整螺絲刀：1把 |
|||
(注1)：無指定時的測量條件為使用環境溫度＝＋20℃。
(注2)：為最大檢測距離的20～60%范圍內的值。
(注3)：請注意，輸出電壓會因配線電纜電阻而降低。
(注4)：螺紋型檢測頭的重量包括螺母與齒鎖墊圈的重量。
尺寸圖
- 單位mm

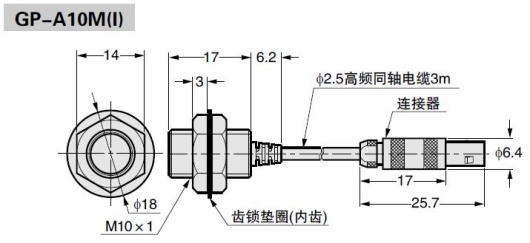

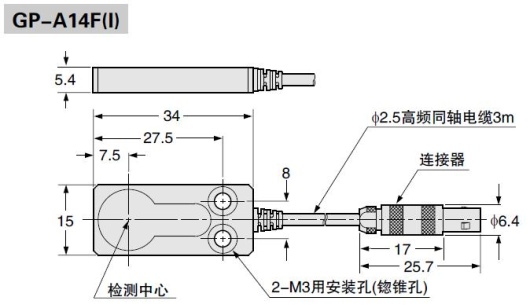

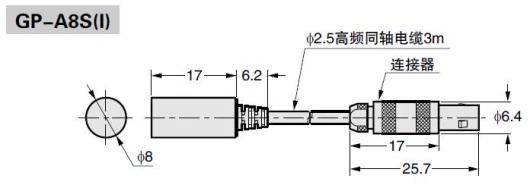

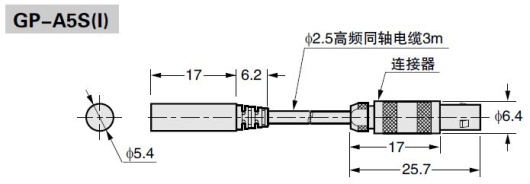

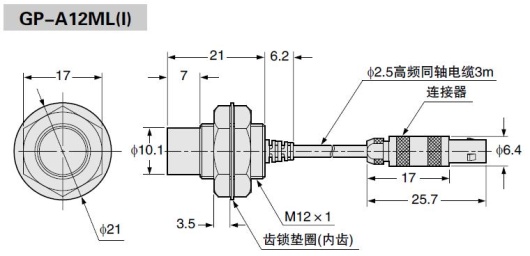

檢測頭
|
|
|
|
|

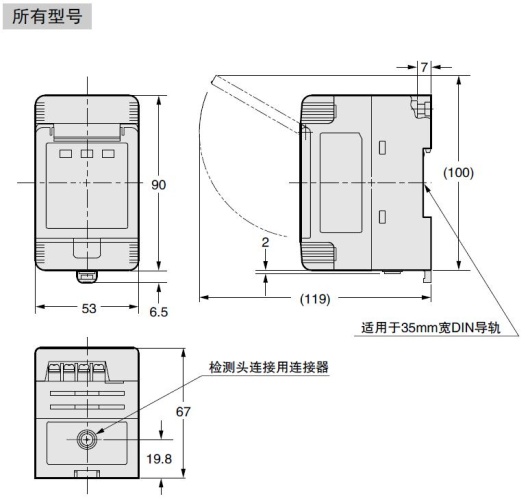

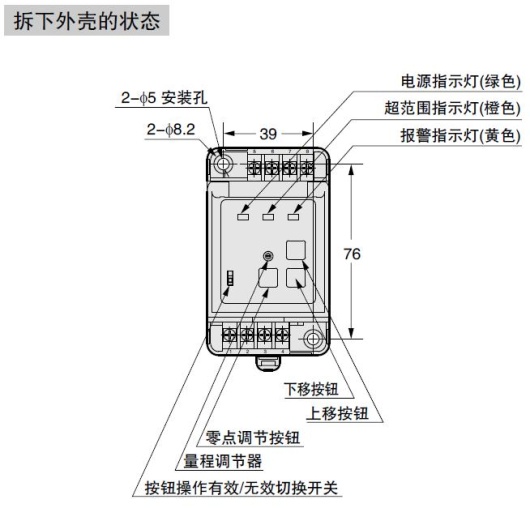

放大器
|
|

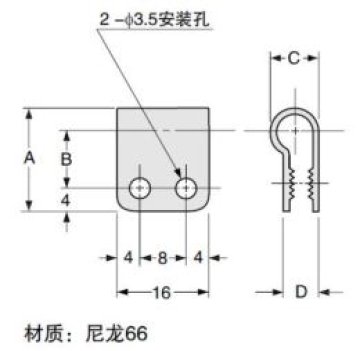

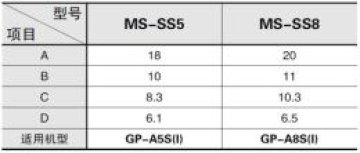

MS-SS5
MS-SS8
|
|
