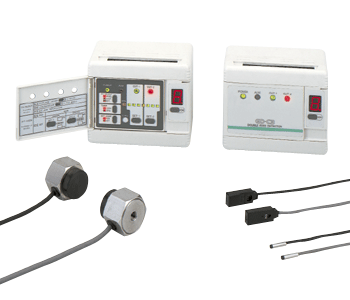

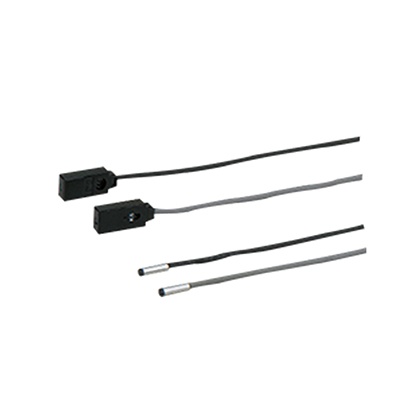

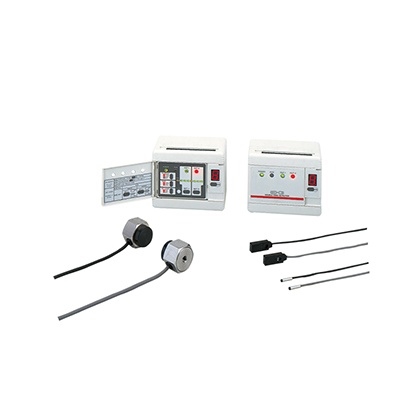

金屬雙層重疊檢測器 GD系列檢測頭GD-3

"從超薄金屬零件到鐵板… 各種雙層重疊的金屬都可檢測。"

編號：101504297

型號：GD-3

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

資料：點擊查看點擊下載

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

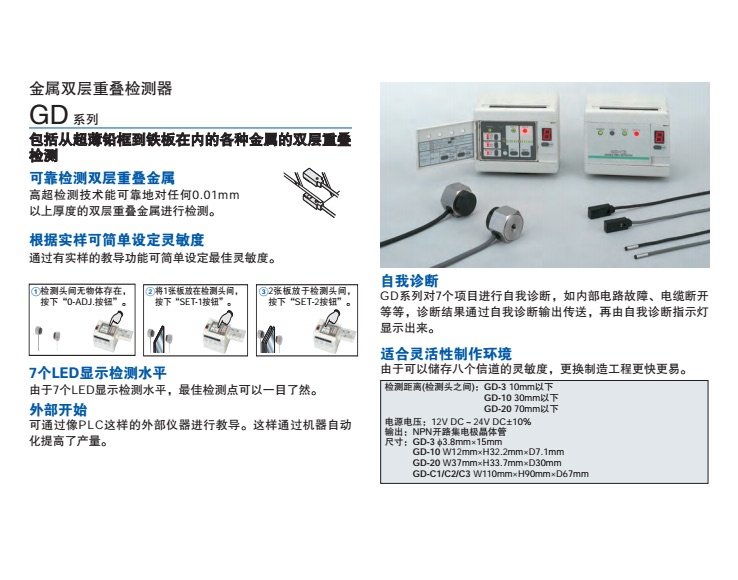

從超薄金屬零件到鐵板……
各種雙層重疊的金屬都可檢測

特點

可檢測雙層重疊金屬

從0.01mm厚的超薄金屬零件到鐵板，GD的先進傳感技術可對各種雙層重疊金屬進行檢測。

可根據實物簡單設定靈敏度

利用教導功能，可根據實物簡單設定最佳靈敏度。

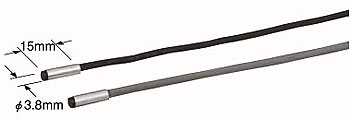

檢測小部品用檢測頭 GD-3

φ3.8×15mm的超小型檢測頭。適用于檢測小零件。

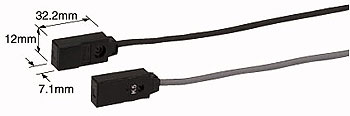

高精度檢測頭 GD-10

適用于對雙層重疊引線框及金屬薄板進行高精度檢測。

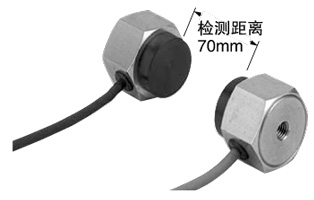

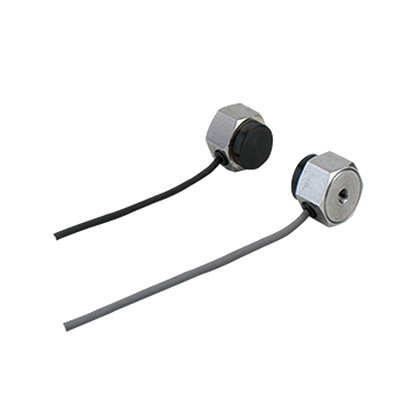

長距離檢測頭 GD-20

檢測距離可達70mm，而且，還采用金屬罩，以避免檢測金屬板時不良環境的影響。其保護構造達到IP67g。

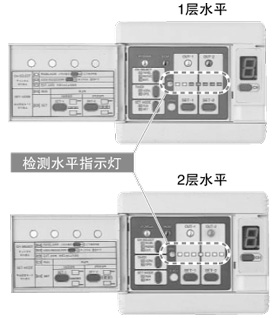

7個LED顯示檢測電平

由于7個LED顯示檢測電平，最佳檢測點可以一目了然。

基準值微調功能

利用教導功能設定的基準值，可根據檢測條件進行9檔轉換。所以可進行更穩定的檢測。

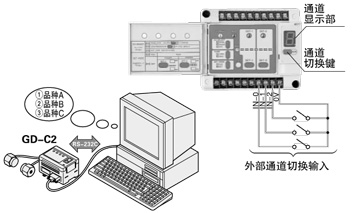

適合多品種工件的檢測

由于可以儲存八個通道的靈敏度，工件品種更換也更快更易。可通過操作面板上的“通道切換鍵”或外部輸入來切換通道。由于GD-C2具備通信功能，利用RS-232C通信，可將靈敏度設定值儲存在計算機中，需要時可寫入控制器。

可從外部進行控制

可通過PLC等外部設備進行教導。有助于提高機械的自動化程度。

種類

檢測頭

種類	檢測距離 (檢測頭之間)	型號	組合控制器
小部品檢測用	10mm	GD-3	GD-C3
高精度檢測用	30mm	GD-10	GD-C1 GD-C2 GD-C3
長距離檢測用	70mm	GD-20	GD-C1 GD-C2

(注1)：	只能配套使用上表中指定的檢測頭與控制器，其它組合可能會損壞檢測頭。

可判別板厚

型號		GD-3		GD-10		GD-20
標準檢測物體尺寸		20×20mm		80×80mm		200×200mm
設定距離		5mm	10mm	20mm	30mm	35mm	70mm
材質	組合控制器	5mm	10mm	20mm	30mm	35mm	70mm
鐵 (SPCC)	GD-C1/C2	-	-	0.07～1mm	0.07～0.5mm	0.07～10mm	0.07～6mm
鐵 (SPCC)	GD-C3	0.01～0.1mm	0.03～0.1mm	0.01～0.3mm	0.01～0.1mm	-	-
鋁	GD-C1/C2	-	-	0.03～6mm	0.03～2mm	0.03～10mm	0.03～6mm
鋁	GD-C3	0.015～1mm	0.015～1mm	0.015～1mm	0.015～1mm	-	-
銅	GD-C1/C2	-	-	0.03～6mm	0.03～2mm	0.03～10mm	0.03～6mm
銅	GD-C3	0.018～1mm	0.018～0.3mm	0.018～1mm	0.018～1mm	-	-
黃銅	GD-C1/C2	-	-	0.03～6mm	0.03～2mm	0.03～10mm	0.03～6mm
黃銅	GD-C3	0.03～1mm	0.03～0.5mm	0.01～1mm	0.01～1mm	-	-
不銹鋼 (SUS304)	GD-C1/C2	-	-	0.1～6mm	0.1～2mm	0.1～10mm	0.1～6mm
不銹鋼 (SUS304)	GD-C3	0.3～1mm	0.3～1mm	0.05～2mm	0.05～1mm	-	-

10m和20m電纜長度型

備有適用于GD-20的電纜長度10m型與20m型。(標準：3m)

種類	標準型	10m電纜長度型	20m電纜長度型
長距離檢測用	GD-20	GD-20-C10	GD-20-C20

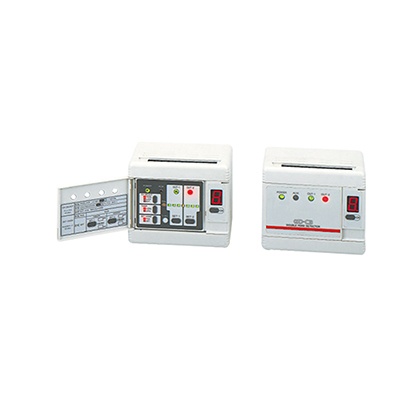

控制器

請務必組合使用指定的檢測頭與控制器。

種類	型號	輸出
標準	GD-C1	NPN開路集電極晶體管
帶RS-232C	GD-C2
小部品檢測用	GD-C3

規格

檢測頭

種類			小部品用檢測型		高精度檢測型		長距離檢測型
型號			GD-3		GD-10		GD-20
組合控制器			GD-C3		GD-C1、GD-C2、GD-C3		GD-C1、GD-C2
檢測距離 (檢測頭之間距離)			10mm以下		30mm以下		70mm以下
可判別板厚 (注2)			標準檢測物體： 20 × 20mm		標準檢測物體： 80 × 80mm		標準檢測物體： 200 × 200mm
	設定距離		5mm	10mm	20mm	30mm	35mm	70mm
	材質	組合控制器
	鉄 (SP CC)	GD-C1/ C2	-	-	0.07 ? 1mm	0.07 ? 0.5mm	0.07 ? 10mm	0.07 ? 6mm
		GD-C3	0.01 ? 0.1mm	0.03 ? 0.1mm	0.01 ? 0.3mm	0.01 ? 0.1mm	-	-
	鋁	GD-C1/ C2	-	-	0.03 ? 6mm	0.03 ? 2mm	0.03 ? 10mm	0.03 ? 6mm
		GD-C3	0.015 ? 1mm	0.015 ? 1mm	0.015 ? 1mm	0.015 ? 1mm	-	-
	銅	GD-C1/ C2	-	-	0.03 ? 6mm	0.03 ? 2mm	0.03 ? 10mm	0.03 ? 6mm
		GD-C3	0.018 ? 1mm	0.018 ? 0.3mm	0.018 ? 1mm	0.018 ? 1mm	-	-
	黃銅	GD-C1/ C2	-	-	0.03 ? 6mm	0.03 ? 2mm	0.03 ? 10mm	0.03 ? 6mm
		GD-C3	0.03 ? 1mm	0.03 ? 0.5mm	0.01 ? 1mm	0.01 ? 1mm	-	-
	不銹鋼 (SUS 304)	GD-C1/ C2	-	-	0.1 ? 6mm	0.1 ? 2mm	0.1 ? 10mm	0.1 ? 6mm
		GD-C3	0.3 ? 1mm	0.3 ? 1mm	0.05 ? 2mm	0.05 ? 1mm	-	-
環境性能	保護構造		IP67(IEC)、防浸形(JIS)(注3)				IP67(IEC)、IP67g(JEM)、防浸形(JIS)(注3)
	使用環境溫度		-10?+60℃、存儲時：-25?+70℃
	使用環境濕度		45?85%RH、存儲時：35?95%RH
	耐振動		頻率10?55Hz 雙向振幅1.5mm XYZ各方向2小時
	耐沖擊		加速度1,000ｍ/s²(約100G) XYZ各方向3次
材質			外殼部：不銹鋼(SUS303)、檢測部：ABS		外殼部：聚芳酯		檢測部：聚碳酸酯、安裝部：不銹鋼
電纜			發送器：帶0.3mm² 單芯屏蔽電纜3m 接收器：帶0.1mm² 雙芯屏蔽電纜3m				發送器：帶0.5mm²單芯屏蔽電纜3m 接收器：帶0.3mm²雙芯屏蔽電纜3m
電纜延長			使用同等屏蔽電纜全長可延長至20m
本體重量			本體重量：約90g		本體重量：約80g		本體重量：約440g
附件			-		套裝檢測頭安裝支架：發送器、接收器用2個1套		-

(注1)：無指定時的測量條件為使用環境溫度＝+20℃。
(注2)：在某些設定距離等條件下，即使上表范圍外的板厚有時也可判別。另外，雙層重疊鋁箔等也可檢測。詳情請咨詢。
(注3)：標準的內容請參閱、請參照綜合樣本。

控制器

種類			標準	帶通信功能(RS-232C)	小部品檢測用型
型號			GD-C1	GD-C2	GD-C3
電源電壓			12?24V DC±10% 脈動P-P10%以下
消耗電流			12V DC時：700mA以下、24V DC時：400mA以下
輸出 (OUT-1、OUT-2,ALM.、反應)			NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：1V以下(流入電流為100mA時) 　　　　　　0.4V以下(流入電流為16mA時)
	輸出動作	OUT-1	單層電平以上時OFF
		OUT-2	雙層電平以上時OFF
		ALM.	異常時OFF
		反應	請正確使用請參閱靈敏度設定的時間表
	短路保護		配備
反應時間			根據受檢物體，自動選擇5ms以下/30ms以下		5ms以下
存儲功能			存儲8個通道的各設定值
教導式靈敏度設定功能			配備
外部設定功能			配備
指示燈	電源		綠色LED(通電時亮起)
	自診斷		紅色LED(SET模式時常時亮起，RUN模式時異常時亮起)
	檢測模式		雙色指示燈(正常檢測模式時綠燈亮起，高精度檢測模式時黃燈亮起)
	比較輸出-1 (OUT-1)		綠色LED[比較輸出-1(OUT-1)OFF時亮起，在SET模式下調零(0-ADJ.)設定結束時以及SET-1設定結束時閃爍2次]
	比較輸出-2 (OUT-2)		紅色LED[比較輸出-2(OUT-2)OFF時亮起，在SET模式下調零(0-ADJ.)設定結束時以及SET-2設定結束時閃爍2次]
	檢測電平		黃色LED×1、綠色LED×6(指示檢測電平)
定時器功能			裝備約50ms固定延遲定時器　有效/無效切換式
環境性能	使用環境溫度		-10?+50℃(注意不可結露、結冰)、存儲時：-25?+70℃
	使用環境濕度		45?85%RH、存儲時：35?90%RH
	耐電壓		AC1,000V 1分鐘所有電源連接端子與外殼之間
	絕緣電阻		所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表
	耐振動		頻率10?55Hz 雙向振幅0.75mm XYZ各方向2小時
	耐沖擊		加速度300m/s²(約30G) XYZ各方向3次
材質			耐熱ABS
重量			本體重量：約440ｇ
附件			絕緣板：2塊

(注1)：無指定時的測量條件為使用環境溫度＝+20℃。

尺寸圖

單位mm

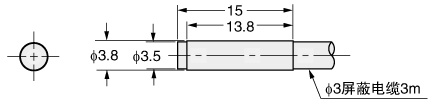

GD-3

檢測頭

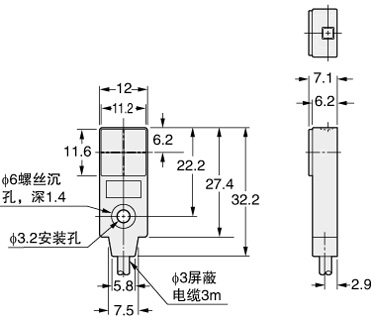

GD-10

檢測頭

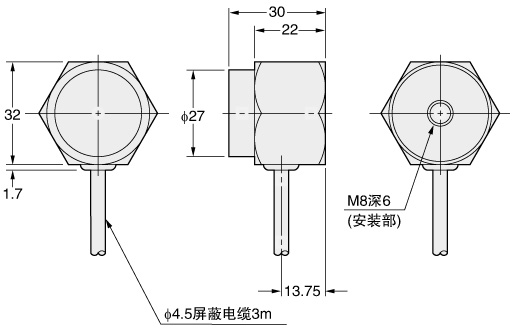

GD-20

檢測頭

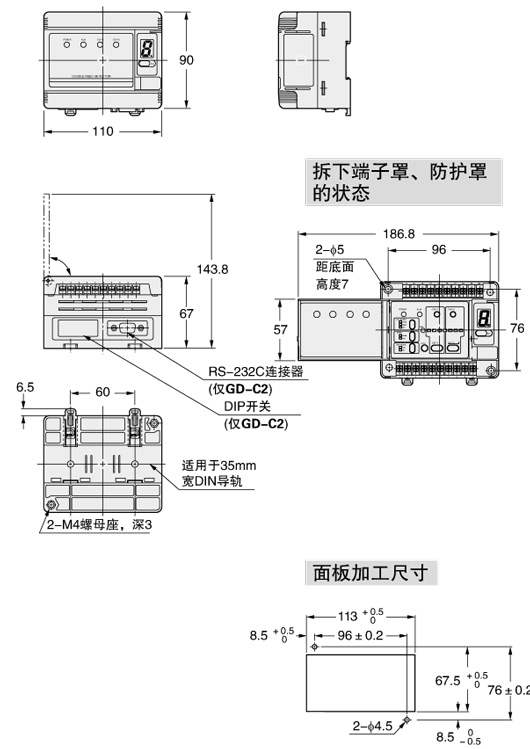

GD-C1 GD-C2
GD-C3

控制器

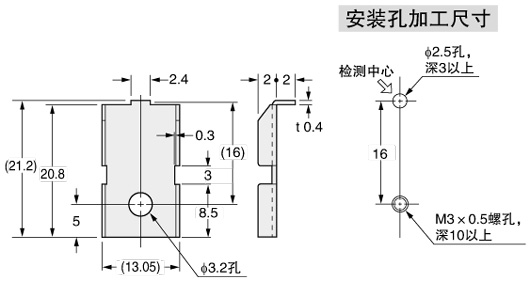

套裝檢測頭安裝支架

(GD-10附帶)

材質：SPCC(鍍鎳)
附帶M3盤頭螺絲(長12mm)1個、螺母1個、平墊圈、彈簧墊圈、
防滑橡膠墊圈(φ9.5×t 0.5mm)各1個

用途

檢測2個重疊的墊圈

檢測雙層重疊的引線框

檢測雙層重疊金屬板

檢測帶狀材料的接縫

檢測雙層重疊鋁箔

可以檢測鋁箔等幾十μm的超薄金屬。

盒中鋁箔板裝藥片的漏裝檢測

可檢測每盒中是否裝有規定數量的鋁箔板裝藥片。由于GD-20的檢測距離可達70mm，因此也適用于較厚的包裝盒檢測。
