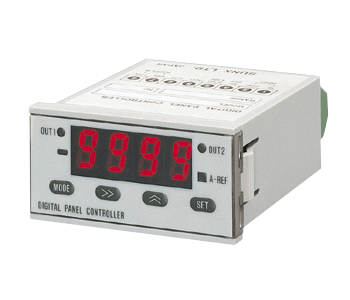

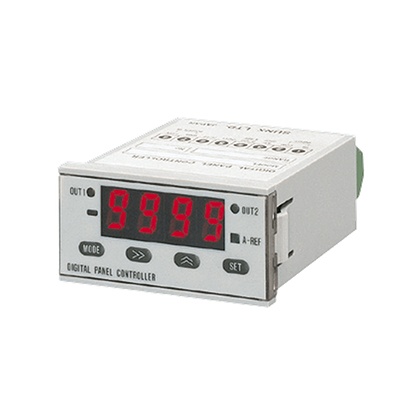

超小型數字面板控制器 CA2系列CA2-T1/T2/T3/T4/T5
小小的機身內匯集了各種方便功能
編 號：101512289
型 號：CA2-T1/T2/T3/T4/T5
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
小小的機身內匯集了各種方便功能
|
|
CE 已取得。
CE : EMC指令
特點
超小型
|

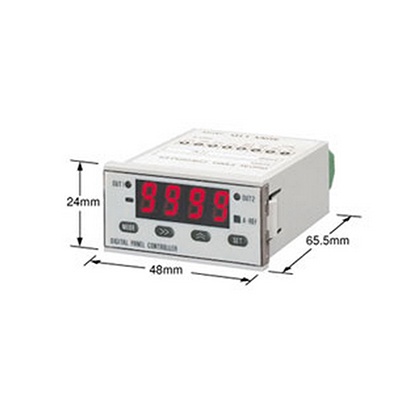

超小尺寸：W48×H24×D65.5mm，可以安裝在狹小的空間內。 |
|
大型顯示
|
雖然控制器體積小巧，測量值顯示屏卻采用字符高度8mm的4位7段大型紅色LED。 |
|

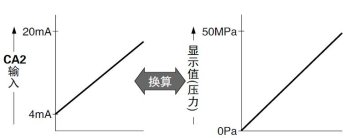

定標也簡單
|
操作按鍵就能輕易將輸入值轉換成其他刻度。 |
|
配備各種方便使用的功能
|
|
＜想以模本工件為基準進行測量＞ |
|

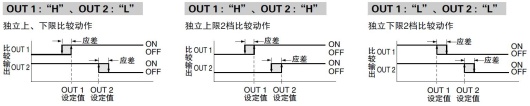

裝備有兩個獨立的輸出
裝備兩個獨立的比較輸出(OUT1、OUT2)。可對兩個輸出分別設定上限比較動作/下限比較動作。還可分別任意設定兩個輸出的應差。
|
豐富多樣的輸入量程
|
配備5種輸入量程：4～20mA、1～5V、±1V、±5V及±10V。可支持所有的模擬傳感器。 |
|
低價格
配備了豐富多樣功能的同時，超小型尺寸，實現了節省空間。價格也實現了大幅下降。
規格
| 型號 | CA2-T1 | CA2-T2 | CA2-T3 | CA2-T4 | CA2-T5 | |
| 電源電壓 | 24V DC±10% 脈動P-P10%以下 | |||||
| 消耗電量 | 2.8W以下 | |||||
|
模 擬 輸 入 |
輸入量程 | 4?20mA | 1?5V | ±1V | ±5V | ±10V |
| 輸入阻抗 | 20Ω | 1MΩ | ||||
| 輸入點數 | 1點 | |||||
| 輸入方式 | 單端輸入 | |||||
| A/D轉換方式 | 逐次比較方式 | |||||
| 取樣周期 | 可從200次/秒、20次/秒、10次/秒、5次/秒中選擇 | |||||
|
調零輸入 (0-ADJ.) 自動參照輸入 (A-REF.) |
輸入條件： 無電壓接點輸入或NPN開路集電極晶體管輸入 信號條件：負邏輯、輸入時間10ms以上 信號電平：ON時……1.5V以下(輸出電流10mA以下) OFF時……電源電壓或斷開 調零輸入使用保證次數： 1,000萬次以下(調零備份設定時) |
|||||
| 起動/保持輸入 |
High電平(電源電壓或斷開)時起動、 Low電平(1.5V以下)時保持 |
|||||
| 比較輸出(OUT1、OUT2) |
NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：35V DC以下(比較輸出-GND之間) ?剩余電壓：1.3V以下(流入電流100mA時) 0.4V以下(流入電流16mA時) |
|||||
| 反應時間 |
5ms以下(取樣周期200次/秒時起動/保持輸入 使用時) |
|||||
| 反差(滯后現象) | 1?3,999digits可調 | |||||
| 測量值顯示 | 4位7段紅色LED顯示(字符高8mm) | |||||
| 顯示刷新周期 | 可從20次/秒、10次/秒、5次/秒、2.5次/秒、1次/秒、0.5次/秒中選擇 | |||||
| 顯示范圍 |
顯示－9999～＋9999之間的任意最大4,000digits ("+"符號不顯示) |
|||||
| 顯示精度 | ±(0.1%F.S.+1digit) 23±5℃、35?85%RH時 | |||||
| 溫度特性 | ±0.5%F.S. 0?+50℃時 | |||||
| 設定分辨率 | 1digit | |||||
| 比較值設定范圍 | -9999 ?+9999 | |||||
|
指 示 燈 |
極性 | 紅色LED(顯示值及設定值為負值時亮起) | ||||
| OUT1動作 |
橙色LED (測量模式時：OUT1為ON時亮起。切換至顯示OUT1設定值時閃爍 設定模式時：設定OUT1的比較值和比較條件時，以及定標中設定零刻度時閃爍) |
|||||
| OUT2動作 |
橙色LED (測量模式時：OUT2為ON時亮起。切換至顯示OUT2設定值時閃爍 設定模式時：設定OUT2的比較值和比較條件時，以及定標中設定滿刻度時閃爍) |
|||||
| 自動參照動作 | 綠色LED(使用自動參照功能時亮起) | |||||
| 主要功能 |
自動參照功能、調零功能、定標功能、比較值設定功能、應差設定功能 比較輸出定時功能、起動/保持功能、存儲器清零功能 電源接通延遲功能等 |
|||||
|
環 境 性 能 |
使用環境溫度 | 0?+55℃(注意不可結露)、存儲時：-20?+70℃ | ||||
| 使用環境濕度 | 35?85%RH、存儲時：35?85%RH | |||||
| 耐電壓 | AC1,500V 1分鐘 所有端子與外殼之間 | |||||
| 絕緣電阻 | 所有端子與外殼之間，100MΩ以上，基于DC500V的高阻表 | |||||
| 耐振動 | 頻率10～55Hz 雙振幅1.5mm X,Y和Z方向各2小時 | |||||
| 耐沖擊 | 加速度294m/s2 (30G) X,Y和Z方向各3次 | |||||
| 備份存儲器 | 非易失性存儲器(EEPROM)，寫入保證次數：100萬次以下 | |||||
| 材質 | 本體外殼：聚碳酸酯 | |||||
| 連接方式 | 端子座 | |||||
| 重量 | 本體重量：約55g | |||||
(注1)：無指定時的測量條件為使用環境溫度＝+20℃。

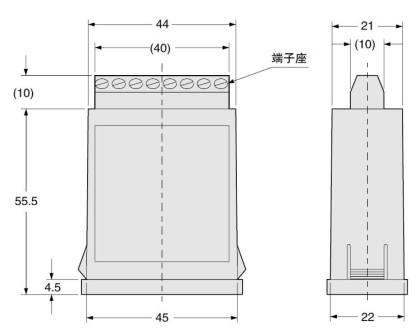

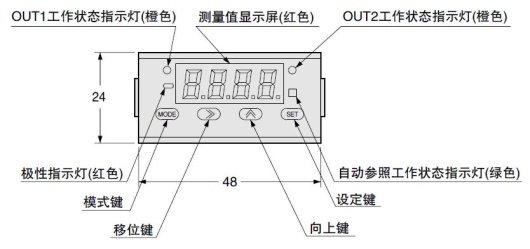

尺寸圖
- 單位mm

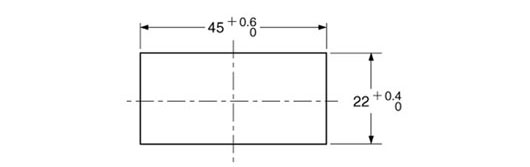

CA2-□
|
|
|
