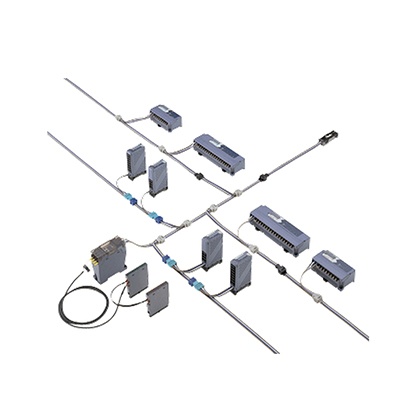

靈活性省配線系統 S-LINK V

面向未來的新一代省配線系統，理想的省配線系統，可滿足FA現場的嚴格要求！

編號：101535257

型號：S-LINK V

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

面向未來的新一代省配線系統

UL 、CE 已取得。
UL : Recognition認證(僅一部分型號)
CE : EMC指令

特點

理想的省配線系統，可滿足FA現場的嚴格要求

由于自動化、無人化技術的深入發展，F(xiàn)A現場的各類傳感器及執行器越來越多。
其中，以光電傳感器、接近傳感器和電磁閥為代表的開關(ON/OFF)設備雖然簡單，但其使用量卻非常大，因此，它們在電氣設計及配線作業方面的工作量也越來越大。
如何使不斷增加的開關(ON/OFF)設備的配線作業更加簡便、快捷，同時又不占空間松下神視作為FA用傳感器制造商，向您推薦本公司優秀的省配線系統S-LINK V。

布局自由

分支數沒有限制，更多的控制點數(最多512點、256節點)可以免受配線帶來的制約，使布局設計更容易。

靈活適應各類現場

通信模式分三級切換，即使現場、裝置發生變更，也無需更換新機型。

值得信賴的基本性能

可靠而簡潔的通信協議使通信速度大幅度提高。通信距離最長可達800m(C模式時)。

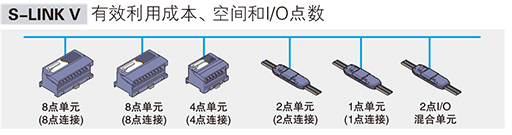

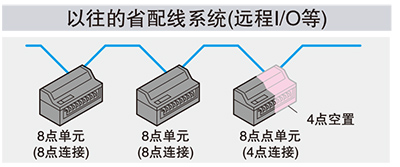

實現了多點化控制

輸入、輸出的最大控制點數可達512點。另外，連接節點數為256個。I/O單元有1、2、4、8、16、32點的產品，機型豐富，可根據所連接輸入輸出設備的臺數有效配置控制裝置。

減輕技術人員的設計負擔以及現場的配線作業量

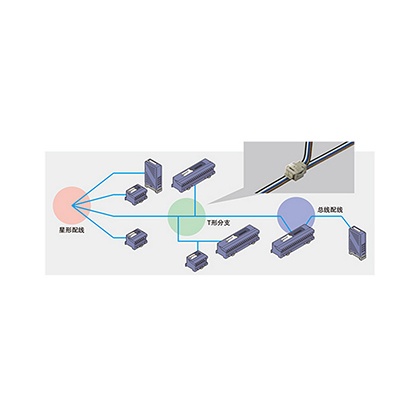

采用節省施工的壓接式連接器，在任何位置都可形成T形分支，且沒有干線、支線的區別以及分支次數的限制，可以采用搭接配線(總線配線)以及多分支配線(星形配線)。

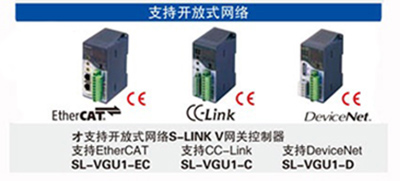

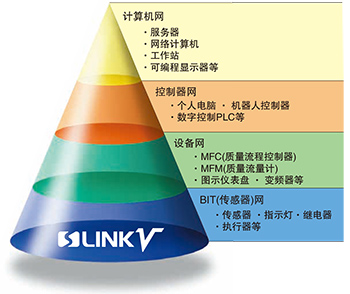

對上級網絡沒有限制，可實現BIT級網絡

使用PLC用輸入輸出連接器，可以連接日本國內外大多數PLC。另外，還備有PC控制用控制板和總線直線型控制器。對所連接的上級總線沒有限制，還可以與目前在世界上頗為普及的開放式網絡(CCLink、DeviceNet)連接。

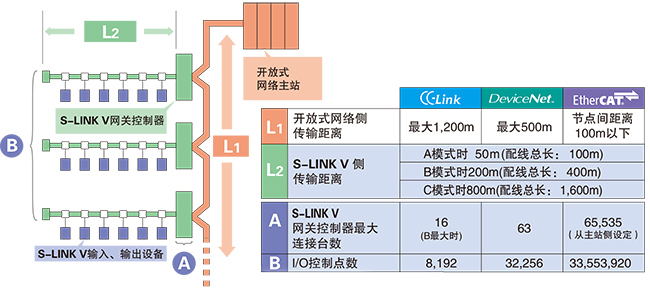

功能升級的開放式網絡
實現了開放式網絡連接設備點數和總接線長度的大幅度提升，可構建起長距離、多點傳送的網絡。

[可有效利用開放式網絡的功能]
例如CC-Link時
以往的S-LINK最多可控制128點的輸入，輸出設備，而S-LINK V最多可控制512點，是以往的4倍。但兩者在CC-Link上占用的站數都是4站。因此，使用S-LINK V可節約CC-Link的站數。而節省下來的站數可用于智能設備。(機器人控制器等)。

可沿用已有系統、節省配線

S-LINK V除了可與各公司生產的PLC連接，還可與電腦擴展插槽、開放式網絡等連接，可直接使用已有的PLC和電腦等設備，無需更換。即使控制形態發生變更，也只需更換控制器即可。在接入已有系統時，可大幅度節省配線、實現設備小型化、并提高布線布局的自由度。另外，還可以在不變更設備的情況下改變通信模式(通信速度/通信距離)，避免已購買設備棄用造成浪費。

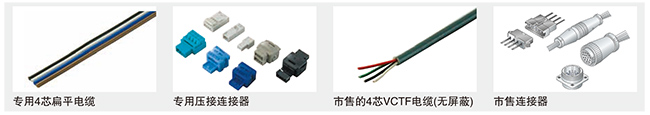

可以使用市售的電纜或連接器

為了節省施工，S-LINK V備有專用的4芯扁平電纜和壓接連接器。除此之外，還可以使用市售的4芯VCTF電纜(無屏蔽)和連接器，使您已經擁有的電纜能夠物盡其用。另外，在已經布好線的現場可以直接應用，無需重新布線，可大幅度降低成本和工作量。

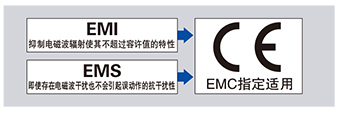

所有機型均獲CE標志(EMC指令)認證

EMI標準EN 50081-2
EMS標準EN 50082-2、EN 61000-6-2在干擾多的FA現場，滿足CE標志(EMC指令)是最基本的條件。所有CE標志中，現場設備(傳感器)的要求最為嚴格。S-LINK V系列的所有設備均通過了與現場設備同等、甚至在其之上的試驗檢測。不僅可在日本國內使用，還可出口到國外，供海外客戶放心使用。

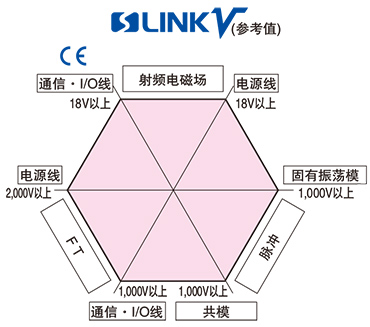

優秀的抗干擾性能

在以往簡單波形的基礎上進一步強化了通信的抗干擾性能。進一步提高了可靠性，且可確保施工的靈活性和布局的自由度。

對于ECM抗干擾試驗的各個項目均表現出充分的耐性。

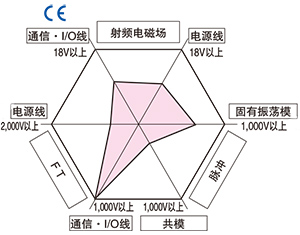

A公司(參考值)

雖然宣稱符合CE標志，但是有時還是易受噪音影響。

B公司(參考值)

必須選擇適當?shù)陌惭b場所以避開噪聲源，經常出現安裝空間方面的困難。

（注1）：該數據為本公司測量數據，并非各生產廠家公布的數據。
（注2）：FT是First Transient Burst Noise的縮寫。

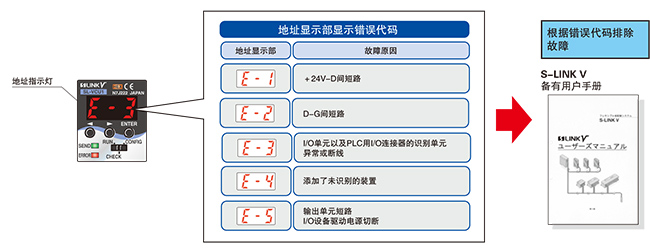

維護更方便

系統會始終監視通信狀況，即使萬一發生故障，也會輸出通知故障內容的錯誤代碼，便于及時采取對策，可迅速且準確地排除故障。每個錯誤代碼都對應相應的故障原因，即使是意外故障也能迅速查明原因。另外，由于采用了連接器連接，因故障而不得不更換輸入輸出設備時也非常方便。

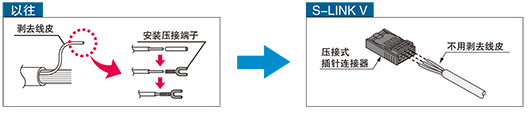

簡單、牢靠的連接

備有各種壓接式連接器。可以通過壓接式連接器簡單快捷地將S-LINK V I/O單元接入干線，以及將傳感器等外接設備連接到S-LINK V I/O單元。可以在欲添加裝置的地方立即接入設備，也便于設備的維護保養。

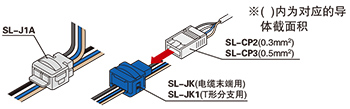

■支線與干線的連接以及S-LINK V I/O單元與干線的連接

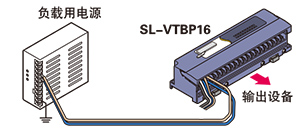

可選擇電源供給方式

使用I/O終端(SL-VTB□、SL-VTBP□)，通過短接片的連接與否，可自由選擇系統(S-LINK V)用電源和負載(I/O設備)用電源的供給方式(統一供電還是分離供電)。



可統一供給系統(S-LINK V)用電源和負載(I/O設備)用電源，能夠節省負載(I/O設備)用電源的配線。



可統一供給系統(S-LINK V)用電源和負載(I/O設備)用電源.這樣雖然不能節省電源配線，但可以在不停止通信的情況下單獨停止I/O設備的運行。

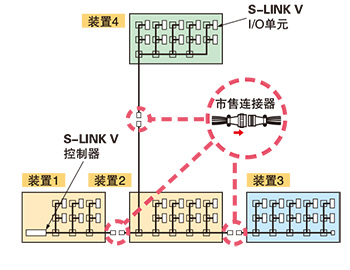

可在通信電纜中途拆裝單元

大型裝置經常是按單元分別在制造工廠或合作工廠生產。由于S-LINK V可以使用市售的連接器或轉接端子座在干線、支線的中途簡單斷開，因此可以在生產各單元時預先接好電氣接線，產品運至現場后只需安放好單元后進行S-LINK V的配線即可完成組裝。另外，由于使用便攜式監控器SL-VHM1即可單獨檢查各個單元的電氣接線，因此，在提高生產性的同時還明確了與合作工廠的責任分擔。

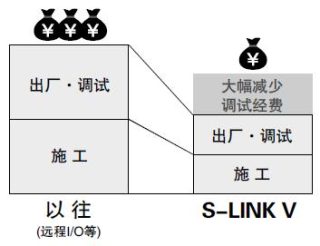

縮短施工時間、節省施工經費

近年來，伴隨著生產向海外轉移，在海外安裝并調試設備的情況越來越多。因此，調試設備所需的時間就等于滯留時間，調試期間越長，所花費的費用也就越大。當然，在日本國內調試設備也是同樣的道理。S-LINK V可以在短時間內完成設備的調試，大幅度減少電氣施工的費用。

模擬輸入、輸出設備
終端單元
訂單終止品

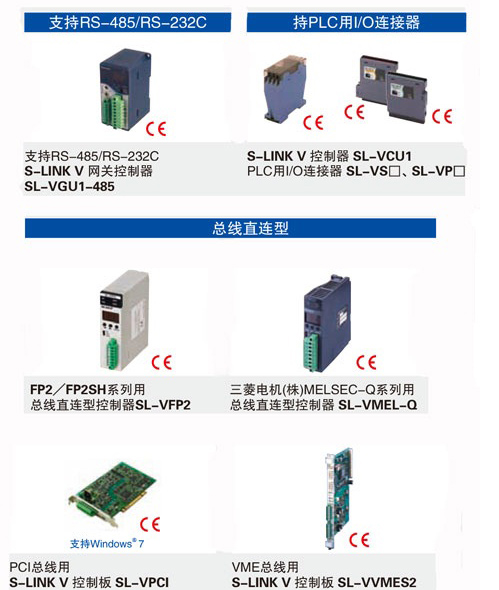

控制單元

品名	型號	內容
S-LINK V 控制器	SL-VCU1	控制整個系統的信號通信。另外，常時監視信號通信線路，在發生斷線等異常時顯示可表明異常部位的錯誤地址。
PCI總線用 S-LINK V 控制板	SL-VPCI(注2)	控制植入電腦的擴展插槽(PCI總線)的S-LINK V系統。
VME總線用 S-LINK V 控制板	SL-VVMES2	直接連接VME總線線路，對S-LINK V系統進行控制。裝有2個可以連接512點I/O設備的端口，總共最多可控制1,024點的I/O設備。
支持開放式網絡的 S-LINK V 網關控制器	SL-VGU1-C	是支持CC-Link協會提倡的開放式網絡CC-Link的S-LINK V網關控制器。
	SL-VGU1-D	是支持ODVA協會提倡的開放式網絡DeviceNet的S-LINK V網關控制器。
	SL-VGU1-EC	支持高速通信系統的EtherCAT的S-LINK V網關控制器對應。
對應 RS-485/ RS-232C的 S-LINK V 網關控制器	SL-VGU1-485	對應RS-485/RS-232C兩串行通信的S-LINK V網關控制器。
FP2／FP2SH 系列用總線直接連接型控制器	SL-VFP2	直接連接在FP2/FP2SH系列的基本(CPU側)主板和擴展主板上，對S-LINK V系統進行控制。
三菱電機(株) MELSEC-Q系列用總線直接連接型控制器	SL-VMEL-Q	直接連接在三菱電機(株)MELSEC-Q系列的基本單元上，對S-LINK V系統進行控制。

(注1):	帶"CE"標識的機型符合CE標志(EMC指令)。
(注2):	未附帶驅動軟件。驅動軟件請從本公司的Web主頁上下載。

PLC外圍設備

S-LINK V控制器上連接的PLC連接器超過9個時，請使用2根控制電纜分為兩個系統并行連接。

品名	形狀(注1)	型號		內容
品名	形狀(注1)	輸入用	輸出用	內容
PLC用輸入連接器 PLC用輸出連接器	PLC用輸入連接器 PLC用輸出連接器 (形狀相同)(注2) 直接連接到各公司PLC的輸入輸出模塊(NPN輸入、輸出型)，使PLC和S-LINKV控制器之間進行通信。 (是內置串行→并行并行→串行轉換功能的連接器。輸入、輸出點數：32點/個)	SL-VS1	SL-VP1	請參照下表。
		SL-VS2	SL-VP2
		SL-VS3	SL-VP3
		SL-VS4	SL-VP4
		SL-VS5	SL-VP5
		SL-VS6	SL-VP6
		SL-VS7	-
		SL-VS8	SL-VP8
連接器連接電纜	(注6)	SL-VF70		長70mm	PLC用輸入輸出連接器相互連接的電纜。
		SL-VF150		長150mm
		SL-VF250		長250mm
控制電纜	(注6)	SL-VC1000		長1m	連接PLC用輸入輸出連接器和S-LINK V控制器的電纜。
控制電纜	(注6)	SL-VC2000		長2m	連接PLC用輸入輸出連接器和S-LINK V控制器的電纜。

型號		內容
輸入用	輸出用	適合廠家	適合PLC	適合輸入模塊 (注4)	適合輸出模塊 (注4)
SL-VS1	SL-VP1	松下神視	FPΣ (除FPG-C32T)	FPG-XY64D2T (X側)	FPG-XY64D2T (Y側)
		松下神視	FP2	FP2-X32D2	FP2-Y32T
		東芝機械(株)	TC200	TC64DI	TC64DON
SL-VS2	SL-VP2	富士電機機器制御(株)	NS系列	NS-X64-1 NS-XY64-1(X側)	NS-Y64-T1 NS-XY64-1(Y側)
			F55	NV1X3204 NV1X3204-W NV1X3206	NV1Y32T05P1
			F70	NC1X3204 NC1X3204-3 NC1X3206 NC1X6404 NC1X6406 NC1W6406T(X側)	NC1Y32T05P1 NC1Y64T05P1-1 NC1W6406T(Y側)
			F80H F120H F120S F140S F15XS	FTU125A FTU126A FTU127C FTU612A(X側)	FTU222A FTU227C FTU612A(Y側)
SL-VS3	SL-VP3	三菱電機(株)	AnS	A1SX41 A1SX41-S1 A1SX42 A1SX42-S1 A1SH42(X側) A1SH42-S1(X側)	A1SY41 A1SY42 A1SH42(Y側) A1SH42-S1(Y側)
			AnN AnA AnU QnA QnAs	AX42 AH42(X側)	AY42 AH42(Y側)
			Q	QX41 QX42 QH42P(X側)	QY41P QY42P QH42P(Y側)
			A2CJ	AJ35TC1-32D	AJ35TC1-32T
		富士電機機器制御(株)	SX系列	NP1X3206-W NP1X6406-W	NP1Y32T09P1 NP1Y64T09P1
SL-VS4	SL-VP4	Sharp Manufacturing System(株)	JW20 JW20H JW30H	JW-234N JW-264N	JW-232S JW-262S
SL-VS4	SL-VP4	Sharp Manufacturing System(株)	JW50H	JW-34NC JW-64NC	JW-32SC JW-62SC
SL-VS5	SL-VP5	歐姆龍(株)	CJ1 系列	CJ1W-ID231 CJ1W-ID261 CJ1W-MD261(X側)	CJ1W-OD231 CJ1W-OD261 CJ1W-MD261(Y側)
			CS1	CS1W-ID231 CS1W-ID261 CS1W-MD261(X側)	CS1W-OD231 CS1W-OD261 CS1W-MD261(Y側
			CVM1 CV C500 C1000H C2000H	C500-ID219	C500-OD213
			C200H 系列	C200H-ID216 C200H-ID217	C200H-OD218 C200H-OD219
			CQM1	CQM1-ID213	CQM1-OD213
		橫河電機(株)	FA500	XD64-6N WD64-6N(X側)	YD64-1A WD64-6N(Y側)
		橫河電機(株)	FA-M3 FA-M3R	F3XD32-3N F3XD64-3N	F3YD32-1A F3YD64-1A
		(株)日立制作所	EH-150 系列	EH-XD32	EH-YT32
		(株)東芝	T3	DI-335 DI-335H	DO-335
		(株)安川電機	GL20 GL40S GL60S GL60H GL70H	-	B2604
SL-VS6	SL-VP6	(株)日立制作所	H系列	XDC24D2H XDC24D3H	YTR24DH YTR24D3H
SL-VS7	-	(株)安川電機	GL20 GL40S GL60S GL60H GL70H	B2605	-
SL-VS8	SL-VP8	Rockwell International Japan(株) (Allen-Bradley)	SLC500	1746-IV32	1746-OV32

(注1):	帶"CE"標識的機型符合CE標志(EMC指令)。
(注2):	PLC用I/O連接器請使用富士通元件(株)的產品。其中，SL-VS1、SL-VS6、SL-VS8、SL-VP1、SL-VP6和SL-VP8為MIL連接器。
(注3):	PLC用I/O連接器只能與S-LINK V控制器SL-VCU1連接。
(注4):	X、Y側分別表示I/O混合模塊的輸入、輸出連接器。
(注5):	連接器保護蓋附帶于PLC用I/O連接器上。
(注6):	連接器連接電纜以及控制電纜在CE標志的對象范圍外。

揀選開關

品名		形狀(注1)	型號	內容
揀選開關			SL-VPK01	導管安裝型揀選開關。由于尺寸小巧(長90mm)，因此還可安裝在小型部品所使用的、尺寸較短的料架上。利用帶連接器的線纜和磁性(霍爾元件)非接觸開關，可簡單施工自由執行操作(向前后左右下方)。可通過地址設定遙控器來簡單地設定地址和選擇指示燈的顏色[綠(初始狀態)、紅、藍、2階段]。 1臺S-LINK V控制單元最多可連接256臺SL-VPK01。 ※使用時需要地址設定遙控器SL-VAR1。
	地址設定遙控器		SL-VAR1	揀選開關SL-VPK01用地址設定遙控器。地址的設定、確認或指示燈的顏色選擇簡便易行。數臺SL-VPK01可共用1臺地址設定遙控器。

(注1):	帶"CE"標識的機型符合CE標志(EMC指令)。

輸入?輸出設備

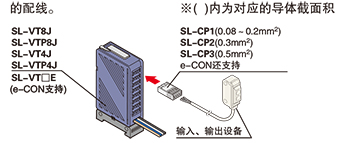

■連接設備與S-LINK V I/O單元的連接

使用壓接式連接器，還可以簡化傳感器及各種I/O設備的配線。

便于現場施工、易于連接的端子座
I/O終端的端子座上有足夠的＋COM端子和－COM端子，無須另行準備轉接端子座。

普通遠程I/O

?沒有為2線式或3線式傳感器備有足夠的COM端子。 (特別是很少有廠家配備+COM端子，不能連接3線式傳感器。) ?需要用戶自行準備轉接端子座，必須重新連接到遠程I/O端子上，不能節省接線和施工作業。

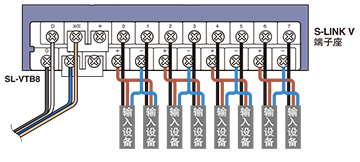

S-LINK V I/O端子的端子座排列圖 (下圖為8通道輸入端子)

?備有足夠的+COM端子和-COM端子。

品名		型號	內容
1通道輸入單元		SL-VCH10	NPN輸入1點	分散的少點數I/O可以1通道為單位簡單連接。與I/O連接可以使用壓接式連接器，能省去接線的麻煩。
2通道輸入單元		SL-VCH20	NPN輸入2點
2通道 I/O(混合)單元		SL-VCH21	NPN輸入?輸出各1點
1通道輸出單元		SL-VCH11	NPN輸出1點
2通道輸出單元		SL-VCH22	NPN輸出2點
繼電器輸出端子	4點繼電器輸出端子	SL-VTPR4	繼電器輸出4點	可連接最大3A的大容量負載。繼電器可逐個通道簡單更換。
繼電器輸出端子	8點繼電器輸出端子	SL-VTPR8	繼電器輸出8點	可連接最大3A的大容量負載。繼電器可逐個通道簡單更換。
連接器 I/O 單元	4通道連接器輸入單元	SL-VT4J	NPN輸入4點	用壓接式插針連接器可以簡單連接4點或8點以下的I/O設備。另外，輸出單元具有輸出保持功能，當信號通信線路發生異常時，可以保持異常之前的輸出狀態。
	8通道連接器輸入單元	SL-VT8J	NPN輸入8點
	4通道連接器輸出單元	SL-VTP4J	NPN輸出4點
	8通道連接器輸出單元	SL-VTP8J	NPN輸出8點
	16通道MIL 連接器輸入單元	SL-VT16C1	NPN輸入16點	可以通過MIL連接器連接，因此盡管尺寸小，卻能連接16點的I/O設備。另外，輸出單元具有輸出保持功能，當信號通信線路發生異常時，可以保持異常之前的輸出狀態。
	16通道MIL 連接器輸出單元	SL-VTP16C1	NPN輸出16點
e-CON對應連接器 I/O 單元	4通道連接器輸入單元	SL-VT4E	NPN輸入4點	通過e-CON可以簡單連接4點或8點以下的I/O設備。另外，輸出單元具有輸出保持功能，當信號通信線路發生異常時，可以保持異常之前的輸出狀態。 ※ 連接器請另行購買市售的e-CON規格產品。
	8通道連接器輸入單元	SL-VT8E	NPN輸入8點
	4通道連接器輸出單元	SL-VTP4E	NPN輸出4點
	8通道連接器輸出單元	SL-VTP8E	NPN輸出8點
輸入?輸出端子	輸入端子	SL-VTB4	NPN輸入4點	可以連接4點、8點、16點、32點輸入設備的輸入端子。每兩個通道配有輸入設備用的電源端子，可以實現簡潔的配線。 (注2)
		SL-VTB8	NPN輸入8點
		SL-VTB16	NPN輸入16點
		SL-VTB32	NPN輸入32點
	輸出端子	SL-VTBP4	NPN輸出4點	可以連接4點、8點、16點、32點輸出設備的輸出端子。另外，輸出單元具有輸出保持功能，當信號通信線路發生異常時，可以保持異常之前的輸出狀態。
		SL-VTBP8	NPN輸出8點
		SL-VTBP16	NPN輸出16點
		SL-VTBP32	NPN輸出32點

(注1):	帶"CE"標識的機型符合CE標志(EMC指令)。
(注2):	4點、8點、16點單元。

模擬輸入?輸出設備

品名	形狀(注1)	型號	內容
模擬輸入單元		SL-VTAD1	模擬輸入1點	可在測量位置將模擬信號轉換為數字信號。能盡量縮短模擬配線，因此可抑制因電壓下降造成的測量數據不穩定。
模擬輸出單元		SL-VTDA1	模擬輸出1點	可將數字信號轉換為模擬信號。可統一進行電-氣調壓閥的控制以及電機控制，能節省配線。

(注1):	帶"CE"標識的機型符合CE標志(EMC指令)。

終端單元

品名	形狀(注1)	型號	內容
終端單元		SL-VEU	請連接在干線的末端。 1個系統至少需要1個。(詳情請參閱用戶手冊。) 使用附帶的DIN導軌安裝配件MS-CH，可以將其安裝在DIN導軌上。 DIN導軌安裝配件可用小螺釘固定。

(注1):	帶"CE"標識的機型符合CE標志(EMC指令)。

訂單終止品

以下產品為訂單終止品。

※關于替代推薦商品、我們不保證其規格與訂單終止品完全相同。
請在實際使用時、參照樣本對其詳細規格進行再次確認。

訂單終止品
產品號	型號	終止日期	產品號	系列名稱	備注
SL-JPD	SL-JPD	2009年12月28日	SL-JPS	傳感器和省配線連接系統 S-LINK
SL-VISA	SL-VISA	2011年12月31日	-	-	非常抱歉沒有可替代推薦產品。

系統構成

關于系統構成，請點擊瀏覽。

>>系統構成 (PDF)

可分三級切換通信模式

只需通過控制器上的操作就可以選擇系統整體的通信模式。通信模式分為A、B、C三個級別，無需根據通信速度、系統 規模選擇或變更控制器以及輸入輸出設備，可適應不同通信速度/通信距離所要求的不同環境。

通信模式(注4)	A模式	B模式	C模式
刷新時間 (注1)	1.5ms以下(32點時) 3.3ms以下(128點時) 10.3ms以下(512點時)	6.0ms以下(32點時) 13.1ms以下(128點時) 41.3ms以下(512點時)	24.0ms以下(32點時) 52.3ms以下(128點時) 165.2ms以下(512點時)
最長通信距離(注2)	50m	200m	800m
配線總長	100m	400m	1,600m
I/O控制點數	32～512點(以32點為一個單位設定)(注3)
節點數	最多256個節點

(注1):	刷新時間為最大(MAX)時的值。
(注2):	最長通信距離因配線用電纜的導體截面積以及連接節點數而異。
(注3):	控制板(SL-VISA、SL-VPCI、SL-VVMES2)可通過軟件最多設定為16個單位。
(注4):	通信過程中不能變更通信模式。

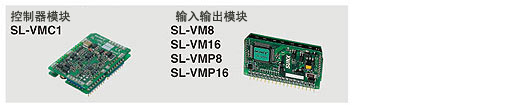

支持定制模式

定制模式可控制S-LINK V系統。另備有可連接控制器模塊、輸入、輸出設備定制基板的輸入輸出模塊。根據客戶規格需求導入。

提供S-LINK V子機芯片。

松下電工神視在不斷推進S-LINK V系統的開放化。并支持S-LINK V子機用芯片的外部銷售和技術開發，因此可輕松進行原裝S-LINK V設備的開發。

注意：提供子機用芯片時，其提供信息里包含機密事項，請務必另行簽署保密協議。

支持系統的快速調試

可操作和監控系統內連接的所有單元，并快速對設置在遠處的輸入輸出設備進行調試(I/O檢測)。

用途

半導體制造設備

現在是300mm晶圓的時代，清潔室內的省空間要求也越來越高。S-LINK V的I/O單元都是小尺寸機型，并且竭力追求包括電源線在內的綜合性省配線效果，積極致力于減小設備的安裝空間。

自動組裝設備

HDD、DVD、手機等的生產設備需要面對更新?lián)Q代快和需求量激增的問題。S-LINK V是在所有方面均具備很高的靈活性和自由度的省配線系統，不僅可降低生產部門的作業工時，還可以減少開發設計部門的設計工時。

物流、運送機械

S-LINK V省配線系統的配線總長可達1,600m，即使是物流線等較長的生產線也能輕松應對。另外，所有機型均符合CE標志，抗干擾性能卓越且極其可靠。

可選件

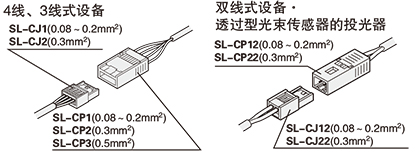

連接器
其它(電纜壓接連接器等)
基板安裝用模塊
可選件

連接器

品名	型號	內容
壓接連接器	SL-J1A (灰色)	可T形分接專用4芯扁平電纜。 0.5mm2對0.5mm2用適用壓接鉗：SL-JPS、SL-JPD
電纜延長用壓接連接器	SL-J3A (黑色)	專用4芯扁平電纜延長用壓接式連接器。 0.5mm2對0.5mm2用適用壓接鉗：SL-JPS、SL-JPD
電纜末端用壓接連接器	SL-JK (天藍色)	使用壓接式插針連接器(SL-CP□)，在專用扁平電纜(0.5mm24芯)的末端連接I/O設備時使用的壓接式連接器。適用壓接鉗：SL-JPS、SL-JPD
T形分支用壓接連接器	SL-JK1 (藍色)	使用壓接式插針連接器(SL-CP□)，在專用扁平電纜(0.5mm24芯)的中途連接I/O設備時使用的壓接式連接器。適用壓接鉗：SL-JPS、SL-JPD
4針型壓接式插孔連接器	SL-CJ1 (白色)	0.08～0.2mm²(導體截面積)用導線直徑：?0.7～?1.2mm	是與壓接式插針連接器SL-CP1、SL-CP2連接時使用的壓接式插孔連接器。適用壓接鉗：SL-JPC
4針型壓接式插孔連接器	SL-CJ2 (黑色)	0.3mm²(導體截面積)用導線直徑：?1.1～?1.6mm	是與壓接式插針連接器SL-CP1、SL-CP2連接時使用的壓接式插孔連接器。適用壓接鉗：SL-JPC
4針型壓接式插針連接器	SL-CP1 (白色)	0.08～0.2mm²(導體截面積)用導線直徑：?0.7～?1.2mm	連接器I/O單元SL-VT4J/SL-VT8J、SL-VTP4J/SL-VTP8J與I/O設備連接，以及壓接式連接器SL-JK/SL-JK1與S-LINK V I/O單元連接時使用的壓接式插針連接器。適用壓接鉗： SL-JPC(SL-CP1/SL-CP2專用) SL-JPE(SL-CP3專用)
	SL-CP2 (黑色)	0.3mm²(導體截面積)用導線直徑：?1.1～?1.6mm
	SL-CP3 (藍綠色)	0.5mm²(導體截面積)用導線直徑：?1.7～?2.5mm

(注1):	關于是否符合UL標準，請向本公司咨詢。

其它(電纜壓接連接器等)

4芯扁平電纜的簡便性

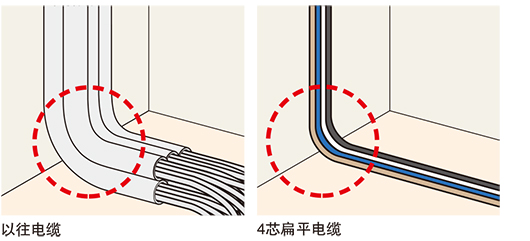

■靈活性扁平電纜使配線更方便
無論是狹窄的機器內部的配線還是長生產線上的配線，帶狀4芯扁平電纜均可靈活應對，不受場所限制，使配線作業更輕松、更方便。亦可輕松實現配線的分支、延長和添加。

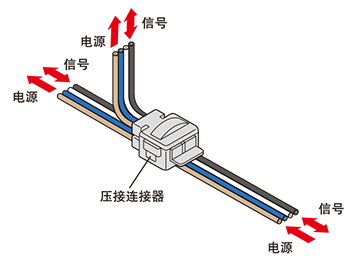

■還可節省電源線
4芯扁平電纜由兩根信號線(白、黑)和兩根電源線(褐、藍)構成。這樣，分散在系統各處的I/O單元以及外接設備的電源供給只需一根4芯扁平電纜即可完成。

減輕施工負擔、減少浪費、環保性能優秀
若采用4芯扁平電纜和壓接式連接器，可以省去電線皮剝離作業、壓接端子的壓接作業以及螺釘擰緊作業等等，大幅度縮短了施工時間。另外，連接器連接還可以使傳感器及單元的添加和變更更方便，從而縮短加工準備時間，提高裝置的制作效率，減輕現場作業人員的工作負擔。此外，無需多余的配線輔助材料(電纜、轉接端子座)，可減少綜合成本。不會產生電線皮等的垃圾，屬于環保型省配線系統。

品名	形狀(注1)	型號	內容
便攜式監控器		SL-VHM1	可操作和監控S-LINK V系統上連接的所有單元，并能快速對輸入輸出設備進行調試(I/O檢查)。
8分支連接器抽頭		SL-T8PW	可由專用4芯扁平電纜供給＋24V－0V的DC電源，因此可通過連接器簡單連接最多8臺透過型傳感器的投光器。
2針型壓接式插孔連接器	(注2)	SL-CJ12 (白色)	0.08～0.2mm²(導體截面積)用導線直徑：?0.7～?1.2mm		最適合2線式設備及透過型光電傳感器的投光器的電纜轉接。
2針型壓接式插孔連接器	(注2)	SL-CJ22 (黑色)	0.3mm(導體截面積)用導線直徑：?1.1～?1.6mm
2針型壓接式插針連接器	(注2)	SL-CP12 (白色)	0.08～0.2mm²(導體截面積)用導線直徑：?0.7～?1.2mm
2針型壓接式插針連接器	(注2)	SL-CP22 (黑色)	0.3mm²(導體截面積)用導線直徑：?1.1～?1.6mm
專用4芯扁平電纜	(注2)	SL-RCM100	長100m	D線白：(1)	專用的4芯扁平電纜。導體截面積：0.5mm² 外徑：?2.5mm×4
		SL-RCM100-PK		D線白/粉紅：(2)
		SL-RCM100-GN		D線白/緑：(3)
		SL-RCM100-GY		D線白/灰：(4)
		SL-RCM200	長200m	D線白：(5)
專用4芯橡皮電纜		SL-CBM100	長100m		專用4芯橡皮電纜。導體截面積：0.5mm² 外徑：?7.4mm(不能使用壓接式連接器。)
專用4芯橡皮電纜		SL-CBM200	長200m		專用4芯橡皮電纜。導體截面積：0.5mm² 外徑：?7.4mm(不能使用壓接式連接器。)
專用壓接鉗		SL-JPS	可實現壓接連接器(SL-J□)的快速壓接。
SL-CP3專用壓接鉗		SL-JPE	可實現4針型壓接式插針連接器(SL-CP3)的快速壓接。
壓接式插針/插孔連接器用壓接鉗		SL-JPC	可實現壓接式插孔連接器(SL-CJ□)和壓接式插針連接器[SL-CP1/CP2以及SL-CP12/CP22]的快速壓接。
地址標簽		SL-VMA1-SET	地址標簽4種顏色(白色、粉紅色、綠色、灰色)為1套。多系統使用時，可利用標簽使系統一目了然。
SL-VCH□用 DIN導軌安裝配件		MS-CH×10	將輸入、輸出單元SL-VCH系列安裝到DIN導軌上使用的安裝配件。也可以用小螺釘固定。 (用小螺釘固定時，請另行準備2顆M4盤頭小螺釘。)
SL-VCH□用支座		MS-SLH	安裝輸入、輸出單元SL-VCH系列時使用的支架。 (請另行準備2顆M4盤頭小螺釘。)

(注1):	帶"CE"標識的機型符合CE標志(EMC指令)。
(注2):	關于是否符合UL標準，請向本公司咨詢。

基板安裝用模塊

品名	型號	內容
控制器模塊	SL-VMC1	持有的原裝基板可以作為S-LINK V控制器來使用。
輸入輸出模塊	SL-VM8	NPN輸入8點	持有的原裝基板可以作為S-LINK V的輸入輸出單元來使用。可對應輸入輸出設備的連接點數來進行選擇。
	SL-VM16	NPN輸入16點
	SL-VMP8	NPN輸出8點
	SL-VMP16	NPN輸出16點

(注1):	帶"CE"標識的機型符合CE標志(EMC指令)。

可選件

品名	型號	內容
連接器I/O 單元/8分支連接器抽頭用安裝配件	MS-DIN-3	DIN導軌安裝配件，可安裝在SL-VT□J、SL-VT□E、SL-VTAD1以及SL-T8PW的安裝座上。
SL-VCU1用保護罩	NPS-CV	SL-VCU1用保護罩。(SL-VCU1里附帶。)
連接器輸入?輸出單元用安裝臺	MS-SL-2	連接器輸入?輸出單元安裝臺。(連接器輸入?輸出單元安裝臺里附帶。)

MS-DIN-3

NPS-CV

MS-SL-2

*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。

欧美精品1卡二卡三卡四卡-无码少妇一区二区-国产在线拍揄自揄拍无码视频-一本一本久久a久久精品综合麻豆-中文字幕人成无码人妻

靈活性省配線系統 S-LINK V

特點

理想的省配線系統，可滿足FA現場的嚴格要求

布局自由

靈活適應各類現場

值得信賴的基本性能

實現了多點化控制

減輕技術人員的設計負擔以及現場的配線作業量

對上級網絡沒有限制，可實現BIT級網絡

可沿用已有系統、節省配線

可以使用市售的電纜或連接器

所有機型均獲CE標志(EMC指令)認證

優秀的抗干擾性能

維護更方便

簡單、牢靠的連接

可選擇電源供給方式

可在通信電纜中途拆裝單元

縮短施工時間、節省施工經費

種類

控制單元

PLC外圍設備

揀選開關

輸入?輸出設備

模擬輸入?輸出設備

終端單元

訂單終止品

系統構成

系統構成

可分三級切換通信模式

支持定制模式

提供S-LINK V子機芯片。

支持系統的快速調試

用途

可選件

連接器

其它(電纜壓接連接器等)

基板安裝用模塊

可選件

售前咨詢(天津)

售前咨詢(北京)

售前咨詢(濟南)

項目咨詢

售后與維修咨詢
