支持開放式網絡S-LINK V網關控制器

拓展技術可能性新一代的省配線系統S-LINK V

編號：101537254

型號：S-LINK V

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

拓展技術可能性
新一代的省配線系統S-LINK V

支持EtherCAT

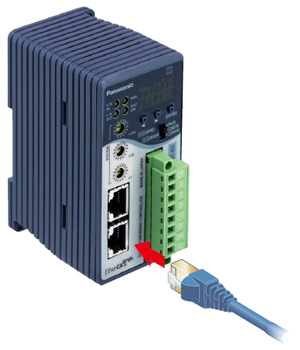

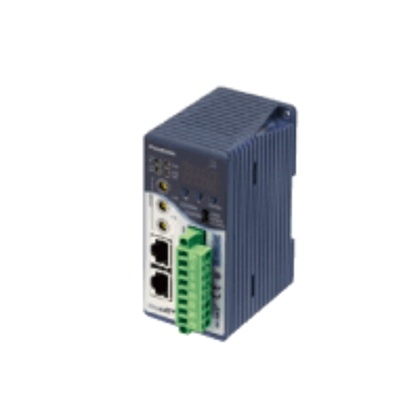

SL-VGU1-EC NEW

支持CC-Link

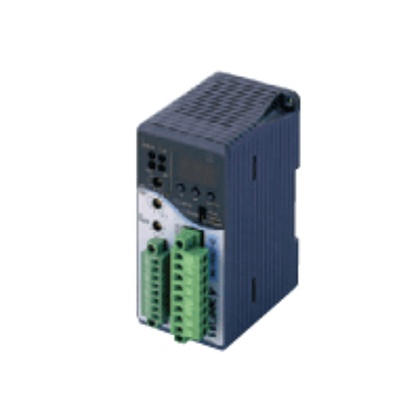

SL-VGU1-C

支持DeviceNet
SL-VGU1-D

CE 已取得。
CE : EMC指令

特點

新支持EtherCAT [SL-VGU1-EC]

備有網關控制器SL-VGU1-EC，對應急速普及的高速通信系統的EtherCAT。

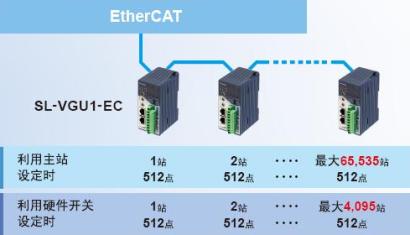

將各類傳感器與開關類的bit信息與EtherCAT直接相連。

拓展技術可能性，
新一代的省配線系統S-LINK V

采用高度發展的自動化、無人化技術，F(xiàn)A現場的各類傳感器/執行器正在持續增加。
其中，以光電傳感器、接近傳感器和電磁閥為代表的開關(ON/OFF)設備雖然比較簡單，但由于使用量非常大，給電氣設計和配線作業造成較大的負擔。

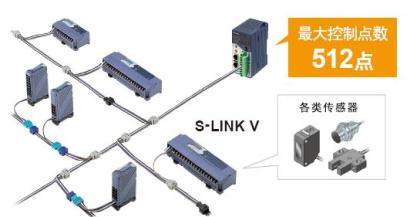

而S-LINK V可在短時間內對持續增加的開關(ON/OFF)設備簡單、緊湊地完成配線。

S-LINK V可在短時間內對持續增加的開關(ON/OFF)設備簡單、緊湊地完成配線。

S-LINK V是理想的省配線系統，可滿足FA現場的嚴格要求。

FREE
布局自由。

分支數沒有限制，更多的控制點數(最多512點、256節點)可以免受配線帶來的制約，使布局設計更容易。

CONFIDENCE
值得信賴的基本性能。所有機型均符合CE標志(EMC指令)。

可靠而簡潔的通信協議使通信速度大幅度提高。
通信距離最長可達800m(C模式時)。

FLEXIBLE
靈活適應各類現場。

通信模式分三級切換，即使現場、裝置發生變更，也無需更換新機型。

種類

支持開放式網絡S-LINK V網關控制器

名稱	型號	內容
支持EtherCAT	SL-VGU1-EC	支持高速通信系統的EtherCAT的S-LINK V網關控制器
支持CC-Link	SL-VGU1-C	CC-Link協會所倡導的支持開放式網絡CC-Link的S-LINK V網關控制器。
支持DeviceNet	SL-VGU1-D	ODVA所倡導的支持開放式網絡DeviceNet的S-LINK V網關控制器。

SL-VGU1-EC

名稱		支持EtherCAT的S-LINK V網關控制器
型號		SL-VGU1-EC
電源電壓		+24V DC⁺¹⁰_-5%
消耗電流		300mA以下(不包括錯誤輸出負載以及I/O單元驅動用電源)(注1)
允許通過電流		7A(注2)
S-LINK V端	通信速度	A模式：110kbps、B模式：27.5kbps、C模式：6.9kbps
	刷新時間	A模式：0.29～10.32ms、B模式：1.18～41.29ms、C模式：4.70～165.15ms
	I/O點數	最大512點
	連接節點數	最大256節點
	通信距離	A模式：最大50m、B模式：最大200m、C模式：最大800m
	配線總長	A模式：100m以下、B模式：400m以下、C模式：1,600m以下
	通信用電纜	專用4芯扁平電纜(0.5mm²) 或?qū)w截面積為0.3～2.0mm²的4芯VCTF電纜(無屏蔽)(注3)
	I/O組合	能以32點為單位設定I/O
	錯誤輸出	NPN開路集電極晶體管
EtherCAT 通信端	通信協議	CoE PDO通信、SDO通信
	依據標準	IEEE802.3u(100BASE-TX)
	通信速度	100Mbps(100BASE-TX)
	通信連接器	RJ-45×2
	節點間距離	100m以下
	最大連接站數	4,095站(利用主站設定時為65,535站)
	傳輸線	5e級以上
使用環境溫度		0～+55℃(注意不可結露、結冰)、保存時：－20～+70℃
使用環境濕度		10～90%RH、保存時：10～90%RH
材質		本體外殼：ABS
重量		本體重量：約140g

(注1):	消耗電流是指向所連接的S-LINK V I/O單元供給的最大值(僅D-G線)與本產品消耗電流的合計值。
(注2):	本產品不帶有短路保護功能。請選擇帶短路保護功能(帶保險絲等)的電源。
(注3):	符合JIS C 3306(乙烯電纜VCTF)的乙烯橡皮絕緣軟電纜。
(注4):	連接市售設備時，請務必通過實際設備進行確認。站數、傳輸距離和通信速度可能會因所連接的設備而異。

返回頁首

SL-VGU1-C

名稱		CC-Link対応S-LINK V網關控制器
型號		SL-VGU1-C
電源電壓		24V DC⁺¹⁰_-5%
消耗電流		300mA以下(不包括錯誤輸出負載以及I/O單元驅動用電源)(注2)
允許通過電流		7A(注3)
S-LINK V 系統端	通信速度	A模式：110kbps、B模式：27.5kbps、C模式：6.9kbps
	刷新時間	A模式：0.29～10.32ms、B模式：1.18～41.29ms、C模式：4.70～165.15ms
	I/O點數	緩沖存儲器分按鈕1：最大輸入128點、最大輸出128點(注4) 緩沖存儲器分按鈕2：最大輸入256點、最大輸出256點(注5)
	連接節點數	最大256節點
	通信距離	A模式：最大50m、B模式：最大200m、C模式：最大800m
	配線總長	A模式：100m以下、B模式：400m以下、C模式：1,600m以下
	通信用電纜	專用4芯扁平電纜(0.5mm²)或?qū)w截面積0.3～2.0mm²的4芯VCTF電纜(無屏蔽)(注6)
	I/O組合	能以32點為單位設定I/O
	錯誤輸出	NPN開路集電極晶體管
CC-Link端	適用網絡	CC-Link Ver.1.10
	占有站數	1～4站（根據S-LINK V系統的I/O控制點數而變動）
	通信速度	10Mbps	5Mbps	2.5Mbps	625kbps	156kbps
	總延長距離	100m	160m	400m	900m	1,200m
	通信用電纜	指定電纜(帶屏蔽的雙電纜)
	遠程站點分類	遠程設備站點
使用環境溫度		0～+55℃(注意不可結露、結冰)、保存時：-20～+70℃
使用環境濕度		10～90%RH、保存時：10～90%RH
材質		本體外殼：ABS
重量		約200g

(注1):	以上主要刊登了S-LINK V系統端的主要規格。CC-Link端的規格符合CC-Link,詳細內容請與CC-Link協會確認。
(注2):	消耗電流是指向所連接的S-LINK V I/O單元供給的最大值(僅D-G線)與本產品消耗電流的合計值。
(注3):	本產品不帶有短路保護功能。請選擇帶短路保護功能(帶保險絲等)的電源。
(注4):	緩沖存儲器分按鈕1的情況下，112點為遠程I/O(RX/RY)的部分，剩下16點為遠程(RWrm/RWwm)的部分。
(注5):	緩沖存儲器分按鈕2的情況下，遠程晶體管(RWrm/RWwm)的部分。
(注6):	符合JIS C 3306(乙烯電纜VCTF)的乙烯橡皮絕緣軟電纜。

返回頁首

SL-VGU1-D

名稱		支持DeviceNet的S-LINK V網關控制器
型號		SL-VGU1-D
電源電壓		24V DC⁺¹⁰_-5%
消耗電流		300mA以下(不包括錯誤輸出負載以及I/O單元驅動用電源)(注2)
允許通過電流		7A(注3)
S-LINK V 系統端	通信速度	A模式：110kbps、B模式：27.5kbps、C模式：6.9kbps
	刷新時間	A模式：0.29～10.32ms、B模式：1.18～41.29ms、C模式：4.70～165.15ms
	I/O點數	最大512點
	連接節點數	最大256節點
	通信距離	A模式：最大50m、B模式：最大200m、C模式：最大800m
	配線總長	A模式：100m以下、B模式：400m以下、C模式：1,600m以下
	通信用電纜	專用4芯扁平電纜(0.5mm²)或?qū)w截面積0.3～2.0mm²的4芯VCTF電纜(無屏蔽)(注4)
	I/O組合	能以32點為單位設定I/O
	錯誤輸出	NPN開路集電極晶體管
DeviceNet端	適用網絡	DeviceNet Specifications Release2.0
	通信協議	Poll、Change of State、Cyclic
	地址設定	0～63(地址設定開關設定)
	通信速度	500kbps	250kbps	125kbps
	總延長距離	100m	250m	500m
	通信用電纜	DeviceNet專用電纜
使用環境溫度		0～+55℃(注意不可結露、結冰)、保存時：-20～+70℃
使用環境濕度		10～90%RH、保存時：10～90%RH
材質		本體外殼：ABS
重量		約200g

(注1):	以上主要刊登了S-LINK V系統端的主要規格。DeviceNet端的規格，遵循DeviceNet準則。詳細內容、請與ODVA(Open DeviceNet Vendor Association)確認。
(注2):	消耗電流是指向所連接的S-LINK V I/O單元供給的最大值(僅D-G線)與本產品消耗電流的合計值。
(注3):	本產品不帶有短路保護功能。請選擇帶短路保護功能(帶保險絲等)的電源。
(注4):	符合JIS C 3306(乙烯電纜VCTF)的乙烯橡皮絕緣軟電纜。
(注6):	本產品在使用之前需要EDS文件。 EDS文件的下載請點擊這里。

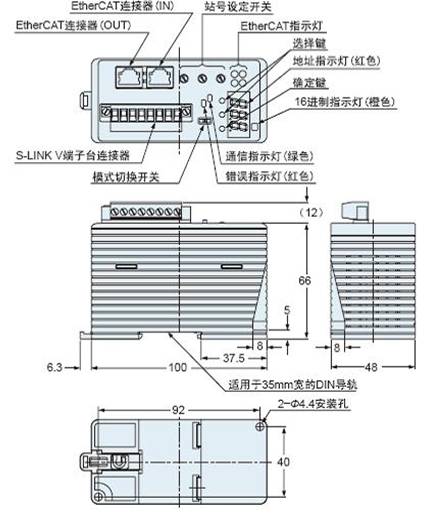

尺寸圖

單位mm

SL-VGU1-EC

支持EtherCAT的網關控制器
