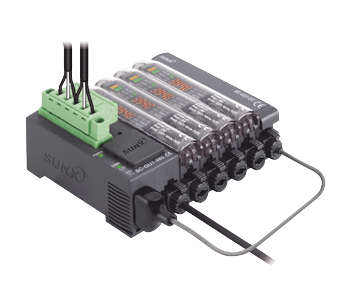

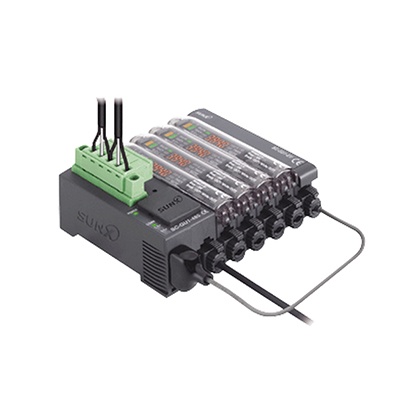

數字傳感器用上位通信單元 SC-GU1-485
推出全新的傳感器“管理與設定”方案
編 號：101542249
型 號：SC-GU1-485
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
推出全新的傳感器“管理與設定”方案
|
|
CE 已取得。
CE : EMC指令
特點
對應通信機種大幅增加!詳細請查閱規格頁面。
動作驗證用程序下載服務
利用本公司網站的數據下載服務，可免費在計算機上下載動作驗證用程序。
動作環境| 支持OS |
Windows? 98 Second Edition(僅限日文版標準安裝)以上 Windows? XP以下版本的動作已確認。 |
|---|---|
| CPU | Pentium II 程序處理器 400MHz以上(建議使用Pentium Ⅲ 450MHz以上) |
| 內存 | 64MB以上(建議使用128MB以上) |
| 硬盤可用空間 | 10MB以上 |
| 串行口 | 依照RS-232C |
|
可驗證內容 傳感器基準值的確認、輸出狀態的確認、設定的確認、教導、定時器時間的設定變更等。 |
|
使用條件
對本軟件本公司不作任何保證。本公司對使用本軟件或運行程序而造成的直接損失、間接損失、附帶損失、后果性損失以及特別損失不承擔任何責任。
■下載通知
上面動作驗證用專業軟件請從網址站點上下載。
※利用下載時，請先注冊控制機器的Web會員后登錄。
>>動作驗證用專業軟件下載請點擊

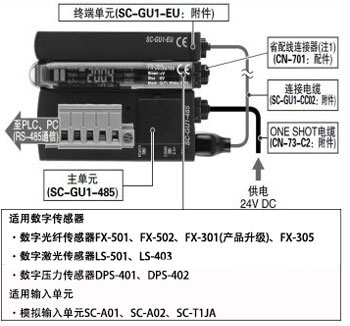

實現遠程的傳感器管理與設定
(注1)：經由SC-GU1-485對PLC等輸出信號時使用。直接向PLC輸出信號時，請使用ONE TOUCH電纜[子電纜](CN-72-C□、CN-71-C□)。 |
分散于裝置內外的數字傳感器(FX-501/502/301/305、LS-501/403、DPS-401/402)以及輸入單元(SC-A01/A02/T1JA)的設定和入光量確認，也可通過遠程使用SC-GU1-485一次性完成，因此，提高了裝置的運行管理、調試以及維護時的操作性。 |

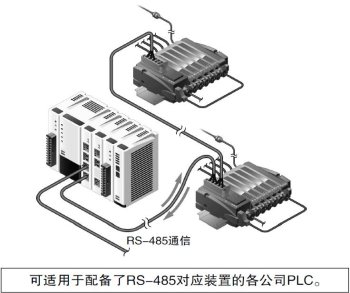

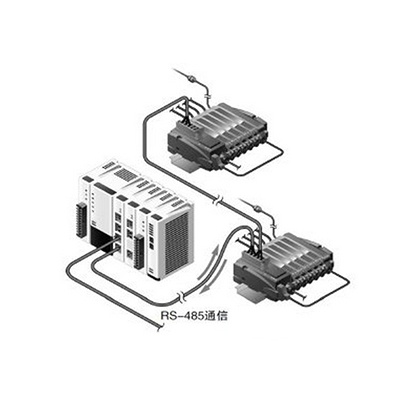

無需選擇上位機型(PLC)的高通用性
|
使用RS-485通信，實現了可與各公司PLC等連接的高通用性。可導入現有系統而無需變更PLC。 |
|
通信速度 57.6kbps
通過最快57.6kbps的高速通信，可瞬間確認數字傳感器的入光量、輸出狀態等。

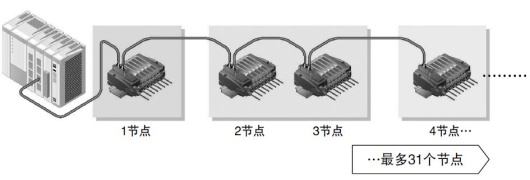

最多串聯節點可達31個
|
省配線、省施工
可實現最多16臺傳感器的橫向連接。(包含FX-500/LS-500系列的情況下，最多12臺。)可集中供給電源，從而節省配線、節省施工。還可利用省配線連接器向PLC集中輸出信號。[直接向PLC輸出信號時，請使用ONE TOUCH電纜[子電纜](CN-72-C□、CN-71-C□。]
|
|
種類
系統構成
|
通信單元
| 種類 | 型號 | 內容 |
|---|---|---|
| 主單元 | SC-GU1-485 |
利用RS-485通信，通過PLC、計算機，可對分散的數字傳感器(FX-501/502/301/305、LS-501/403、DPS-401/402)輸入單元（SC-A01/A02、SC-T1JA）進行集中管理與設定。 一個單元最多可連接16臺（注）模擬數字傳感器。 |
(注) : 包含FX-500/LS-500系列的情況下，最多12臺。
尾盤
通信單元不附帶尾盤。請務必另行購買。
| 形狀 | 型號 | 內容 |
|---|---|---|
|
MS-DIN-E | S在DIN導軌上連接SC-GU1-485和數字傳感器后，從兩側夾入尾盤進行固定。請務必使用。 |

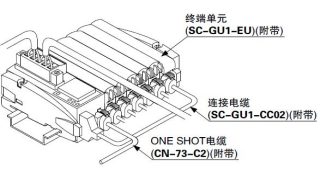

附件
|
規格
| 種類 | 主單元 | |
| 型號 | SC-GU1-485 | |
|
適用數字傳感器/ 適用模擬輸入單元 |
FX-501(P)、FX-502(P)、FX-301(P)(注2)、FX-305(P)、LS-501、LS-403、DPS-401(P)、 DPS-402(P)、SC-A01、SC-A02、SC-T1JA |
|
| 連接臺數 |
1臺SC-GU1-485最多可連接16臺數字傳感器 （包含FX-500/LS-500系列的情況下，最多12臺） |
|
| 節點數 | 最多31個節點數 | |
| 電源電壓 | 24V DC±10% 脈動P-P10%以下 | |
| 消耗電流 | 45mA以下(SC-GU1-EU在10mA以下) | |
| 通信方式 | 雙線式半雙工方式 | |
| 通信速度 |
57,600bps/38,400bps/19,200bps/9,600bps 可用DIP開關進行選擇 |
|
| 同步方式 | 起止同步方式 | |
| 電氣特性 | 依照EIA RS-485 | |
| 總延長距離 |
通信電纜：SC-GU1-485(終端)-PLC間100m以下 電源電纜：10m以下 |
|
|
指 示 燈 |
電源(POWER) | 綠色LED(通電時亮起) |
| 通信( C O M M ) | 緑色LED(通信時點燈) | |
|
上位通信錯誤 (C.Err) |
紅色LED(PLC-主機之間、主機-子機之間的通信異常或指令出錯時閃爍。) | |
|
下位通信錯誤 (S.Err) |
紅色LED(主單元-數字傳感器之間的通信異常時閃爍) | |
|
環 境 性 能 |
使用環境溫度 |
-10?+55℃(數字傳感器連接臺數為4～7臺時：-10?+50℃、數字傳感器連接臺數為8～16臺時：-10?+45℃) (注意不可結露、結冰)、存儲時：-20?+70℃ |
| 使用環境濕度 | 35?85%RH、存儲時：35?85%RH | |
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | |
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | |
| 耐振動 | 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 | |
| 耐沖擊 | 加速度98m/s2(約10G) X,Y和Z方向各5次 | |
| 材質 | 本體外殼：耐熱ABS、連接器外罩：硅膠 | |
| 重量 | 本體重量：約35g(SC-GU1-EU約10g)、包裝重量：約120g | |
| 附件 |
SC-GU1-EU(終端單元)：1臺 CN-73-C2[ONE SHOT電纜(電纜長2m)]：1根 SC-GU1-CC02[連接電纜(電纜長0.2m)]：1根 |
|
(注1)：無指定時的測量條件為使用環境溫度＝+20℃。
(注2)：對應產品為升級后的FX-301(P)。請勿使用升級前的FX-301(P)。
升級后的FX-301(P)僅單側側面印刷有“NAVI”字樣。(參閱下圖)
|
尺寸圖
- 單位mm

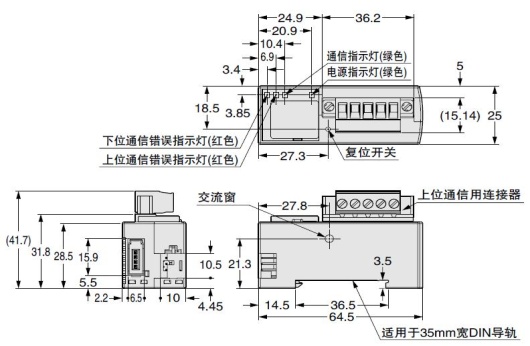

SC-GU1-485
|
SC-GU1-EU
|

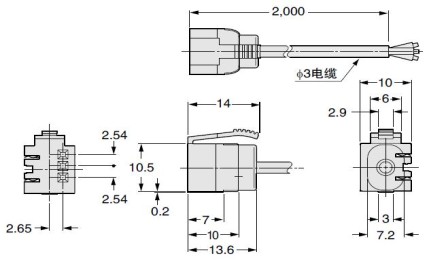

CN-73-C2
|

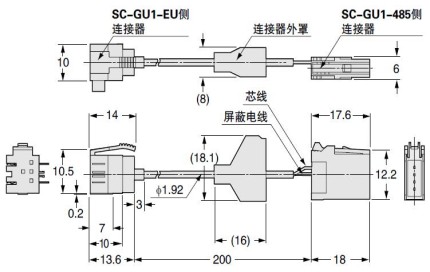

SC-GU1-CC02
|
CN-701
|

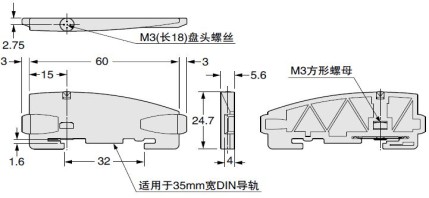

MS-DIN-E
|
用途
通過PLC、計算機，可對分散的數字傳感器(FX-501/502/301/305、LS-501/403、DPS-401/402)及模擬輸入單元(SC-A01/A02、SC-T1JA)進行集中管理與設定。
|
