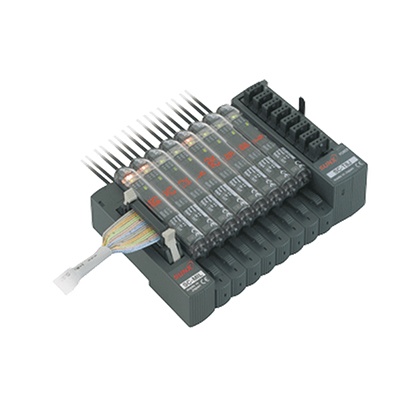

對應MIL連接器的插座用傳感器單元 SC

MIL連接器一次最多可連接16個I／O設備

編 號：101543248

型 號：SC

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件

MIL連接器一次最多可連接16個I／O設備

對應MIL連接器的插座用傳感器單元 SC
CE Marking

CE 已取得。
CE : EMC指令(僅限SC-MIL/T1J(-P)/T8J(-P))

特點

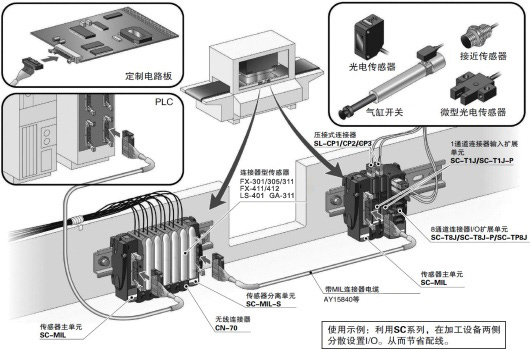

MIL連接器一次最多可連接16個I／O設備

在插座用傳感器主單元上最多可并排連接16個數字光纖傳感器FX-301/305/311系列、數字激光傳感器LS-401、以及小型接近傳感器GA-311等而無需使用任何工具。同時，使用傳感器分離單元可進行分散安裝。
此外，使用連接器I/O擴展單元、光電傳感器、微型光電傳感器、接近傳感器、壓力傳感器或其他類型的傳感器和開關可以很方便地連接至輸出設備上。

MIL連接器一次最多可連接16個I／O設備

種類

品名 形狀 型號 內容
插座用
傳感器主
單元
(注1) 		SC-MIL MIL連接器最多可將16個I/O設備連接至PLC或定制電路板，操作簡便。
插座用
傳感器
分離
單元
(注1) 		SC-MIL-S 與傳感器主單元組合，可由MIL連接器進行分散設置。
1通道
連接器輸入
擴展單元 		SC-T1J 適用于NPN輸出設備 可以連接傳感器、開關等輸入設備。
附帶電源指示燈及輸入信號指示燈(1ch)。
SC-T1J-P 適用于PNP輸出設備
無線
連接器 		CN-70 使用此ONE SHOT連接器可以將傳感器主單元連接至下列設備:
FX-501/502/301/305/311/FX-411/412系列光纖傳感器、LS-401/403數字激光 傳感器、DPS-401/402數字壓力傳感器、GA-311小型接近傳感器、FX-CH(-P) 數據庫切換單元和1通道連接器輸入擴展單元。
(注2)(注3)
4針型
壓接式
插針連接器
(注4) 		SL-CP1
(白色) 		0.08～0.2mm2(導體截面積)用
導線直徑：?0.7～?1.2mm 		使用壓接式插針連接器，將輸入/輸出設備連接 至1通道和8通道連接器輸入單元，也可以連接 至8通道連接器輸入/輸出混合單元。
1通道連接器輸入擴展單元附帶1個SL-CP1。
SL-CP2
(黑色) 		0.3mm2(導體截面積)用
導線直徑：?1.1～?1.6mm
SL-CP3
(藍綠色) 		0.5mm2(導體截面積)用
導線直徑：?1.7～?2.5mm
尾盤 MS-DIN-E 將SC系列連接至DIN導軌后，從兩側夾入尾盤進行固定。請務必使用。
(注1): 與設備連接時，使用廣瀨電機(株)制造的連接器HIF3BA-20D-2.54R較為方便。電纜需要另行購買。詳細情況，敬請垂詢。
(注2): 2004年8月起生產的產品也適用于FX-305、LS-401等的4針型。
(注3): 對于FX-502、FX-305、LS-401/403，僅可從SC-MIL中輸出輸出1(OUT1)。輸出2(OUT2)無連接。
(注4): 備有專用壓接鉗。

生產終止品

以下產品為生產終止品。

※ 推薦替代品并不保證與已停產的產品相同的規格。
使用時，請確認樣本中詳細的規格。

已停產的產品 推薦替代品
訂貨產品號 終止日期   訂貨產品號 系列名稱 備注
SC-T8J 2015年9月30日 SC-E81 對應開放網絡的通信單元 SC-GU3系列 與SC-MIL/SC-MIL-S連接時，需要SC用互換安裝支架(SC-BUX10)。
SC-T8J-P 2015年9月30日 SC-E82 對應開放網絡的通信單元 SC-GU3系列 與SC-MIL/SC-MIL-S連接時，需要SC用互換安裝支架(SC-BUX10)。
SC-TP8J 2015年9月30日 SC-E82 對應開放網絡的通信單元 SC-GU3系列 與SC-MIL/SC-MIL-S連接時，需要SC用互換安裝支架(SC-BUX10)。

規格

傳感器單元

品名 插座用傳感器主單元 插座用傳感器分離單元
型號 SC-MIL SC-MIL-S
電源電壓 12?24V DC ±10%(注2)
(與SC-TP8J組合，本單元可使用5～24V DC±10%
的電源電壓) 		由SC-MIL提供的電源決定
允許通過電流
(注3) 		2A以下
(與SC-MIL所連接的所有單元的最大允許消耗電流相同) 		1A以下
(與SC-MIL-S所連接的所有單元的最大允許消耗電流相同)
信號點數 最多可連接16通道
(最多可以轉接從SC-MIL的相鄰單元開始到第16通道為止的信號，之后的信號將不能被轉接。
SC-MIL和SC-MIL-S均不占用信號點數。)
單元之間的最長距離 SC-MIL與控制設備(PLC等)之間的距離和SC-MIL與SC-MIL-S之間的距離合計10m以下
使用環境溫度 -10?+45℃(注意不可結露、結冰)、存儲時：-20?+70℃
使用環境濕度 35?85%RH、存儲時：35?85%RH
材質 本體外殼：耐熱ABS
重量 本體重量：約25g 本體重量：約20g
附件 連接器保護封條：1個

(注1)：無指定時的測量條件為使用環境溫度＝+20℃。
(注2)：與MIL連接器不同，SC-MIL裝備有拉線連接器，可接收其它電源的供電。詳情請參閱使用說明書。
(注3)：電源設備的允許電流量或連接電纜的允許電流量小于允許通過電流時，請將電流調節至最小規格值。

無線連接器

品名 無線連接器
型號 CN-70
適用單元 請參閱無線連接器適用單元一覽表
電源電壓 由SC-MIL提供的電源決定
設備用供電電流 100mA以下
信號點數 1通道
使用環境溫度 -10?+45℃
(注意不可結露、結冰)
存儲時：-20?+70℃
使用環境濕度 35?85%RH、存儲時： 35?85%RH
材質 本體外殼：ABS
重量 本體重量：約4g

(注1)：無指定時的測量條件為使用環境溫度＝+20℃。
(注2)：2004年8月起生產的產品也適用于FX-305、LS-401等的4針型。

無線連接器適用單元一覽表

品名 型號 內容
1通道
輸入擴展單元 		SC-T1J 適用于NPN輸出設備
SC-T1J-P 適用于PNP輸出設備
數字光纖傳感器
(注1)(注2) 		FX-501/502 適用于NPN輸出設備
FX-501P/502P 適用于PNP輸出設備
FX-301(B/G/H)
FX-301-HS 		適用于NPN輸出設備
FX-301(B/G/H)P
FX-301P-HS 		適用于PNP輸出設備
FX-305 適用于NPN輸出設備
FX-305P 適用于PNP輸出設備
FX-411(B/G)
FX-412(B/G) 		適用于NPN輸出設備
FX-411(B/G)P 適用于PNP輸出設備
手動設定
光纖傳感器(注1) 		FX-311(B/G) 適用于NPN輸出設備
FX-311(B/G)P 適用于PNP輸出設備
漏液檢測/液面檢測光纖用
數字光纖傳感器(注1) 		FX-301-F 適用于NPN輸出設備
FX-301P-F 適用于PNP輸出設備
數字激光傳感器
(注2)(注3) 		LS-401/403 適用于NPN輸出設備
LS-401P 適用于PNP輸出設備
數字壓力傳感器(注4) DPS-401/402 適用于NPN輸出設備
小型接近傳感器(注5) GA-311 適用于NPN輸出設備
數據庫通道
切換單元(注6) 		FX-CH 適用于NPN輸出設備
FX-CH-P 適用于PNP輸出設備

(注1)：詳情請參閱FX-500系列、FX-300系列、FX-410系列、FX-311系列 和FX-301-F。
(注2)：對于FX-502、FX-305、LS-401/403、DPS-401/402，僅可從SC-MIL中輸出輸出1(OUT1)。輸出2(OUT2)無連接。
(注3)：詳情請參閱LS系列。
(注4)：詳情請參閱DPS-400。
(注5)：詳情請參閱GA-311。
(注6)：詳情請參閱FX-CH。

連接器擴展單元

種類 連接器輸入擴展單元 連接器I/O
混合擴展單元
適用于NPN輸出設備 適用于PNP輸出設備
1通道 8通道 1通道 8通道 8通道
型號 SC-T1J SC-T8J SC-T1J-P SC-T8J-P SC-TP8J
電源電壓 12?24V DC ±10% 5?24V DC ±10%(注2)
消耗電流
(注3) 		最大20mA以下
(所有指示燈點亮?xí)r) 		最大60mA以下
(所有指示燈點亮?xí)r) 		最大20mA以下
(所有指示燈點亮?xí)r) 		最大60mA以下
(所有指示燈點亮?xí)r) 		7mA以下
信號點數 1通道 8通道(注4) 1通道 8通道(注4) 輸入/輸出8通道(注5)
可連接的
設備 		NPN開路集電極晶體管輸出及直流雙線式傳感器、開關等 NPN開路集電極晶體管輸出傳感器、開關等(注6) PNP開路集電極晶體管輸出及直流雙線式傳感器、開關等 PNP開路集電極晶體管輸出傳感器、開關等(注6) 商用I/O設備(包含直流雙線式傳感器)
設備用
供電電流 		100mA以下 800mA以下
(8通道合計) 		100mA以下 800mA以下
(8通道合計) 		800mA以下
(8通道合計)
電源指示燈 綠色LED(通電時亮起)
輸入指示燈 綠色LED(1通道型1個、8通道型8個)(各通道輸入ON時亮起) -
使用環境
溫度 		-10?+45℃(注意不可結露、結冰)、存儲時：-20?+70℃
使用環境
濕度 		35?85%RH、存儲時：35?85%RH
材質 本體外殼：耐熱ABS
重量 本體重量：約10g 本體重量：約40g 本體重量：約10g 本體重量：約40g 本體重量：約40g
附件 SL-CP1(壓接式插針連接器)：1個 標記封條：1個 SL-CP1(壓接式插針連接器)：1個 標記封條：1個

(注1)：無指定時的測量條件為使用環境溫度＝+20℃。
(注2)：由SC-MIL提供的電源決定。
(注3)：不含所連接輸入設備的消耗電流及輸入電流。
(注4)：無論輸入設備連接臺數的多少，都占有8個通道的信號。
(注5)：無論I/O設備連接臺數的多少，都占有8個通道的信號。
(注6)：SC-T8J和SC-T8J-P不可連接直流雙線式傳感器、開關等。
(注7)：輸入/輸出線的最大通過電流請控制在50mA以下。

尺寸圖

  • 單位mm

SC-MIL

SC-MIL

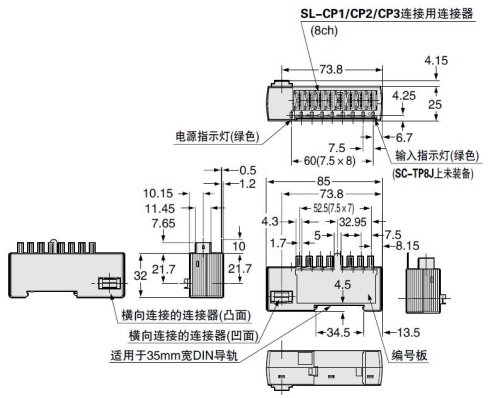

SC-T8J/TP8J
SC-T8J-P

SC-T8J/TP8J SC-T8J-P

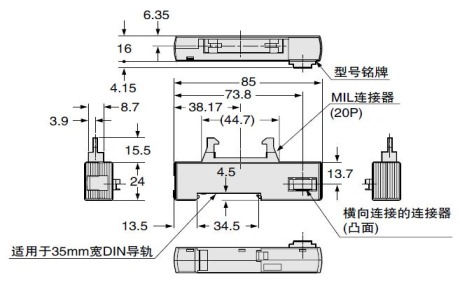

SC-MIL-S

SC-MIL-S

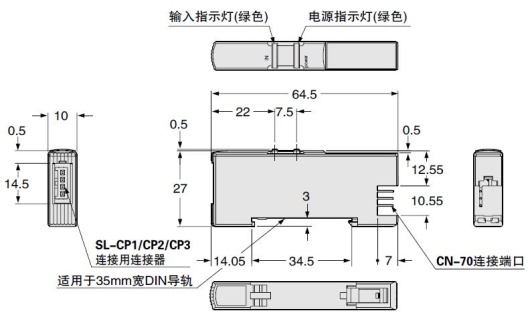

SC-T1J
SC-T1J-P

SC-T1J SC-T1J-P

可選件

品名 型號 內容
標記封條
 SC-MA1 寫入連接設備，將封條貼在8通道連接器輸入單元和8通道連接器I/O單元附帶的編號板上使用。8通道連接器輸入單元和8通道連接器I/O單元各附帶一個。
連接器底帽 SC-PK 用來保護連接器未連接端，適用于8通道連接器輸入單和8通道連接器輸入/輸出單元。

標記封條

SC-MA1


連接器底帽

SC-PK
