簡易省配線用傳感器座 SL-BMW/BW
1分鐘就能接好16臺傳感器,插座或壓接式母頭連接器與傳感器可簡單連接.
編 號：101544247
型 號：SL-BMW/BW
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件

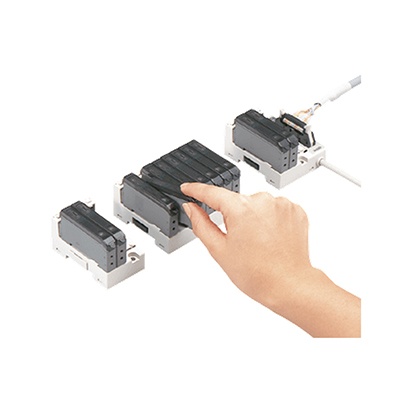

1分鐘就能接好16臺傳感器
|
特點

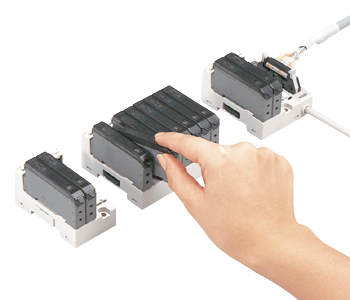

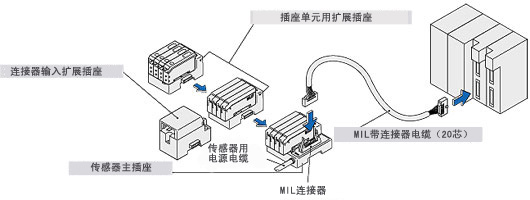

最多同時可連接16點的PLC等輸入信號
1臺傳感器主座可擴展連接3臺擴展座(連接器輸入用1臺),最多可連接16臺傳感器。
|
■連接器輸入擴展座
1臺擴展單元可連接8個傳感器。
(連接器輸入擴展單元無法再連接擴展單元)
■傳感器主擴展座
備有自診斷輸出開關，可自診斷輸出和OR輸出。
(連接的傳感器使用自我診斷輸出時，最多可連接15臺)
■插座單元用擴展座
1臺擴展座可連接擴展4臺插座單元。
■MIL帶連接器電纜(20芯)
松下電工銷售的該款電纜，不僅可用于松下電工(株)的PLC、也可以在三菱電機(株)?歐姆龍(株)等廠家的PLC終端模塊用電纜(長1?5m)。
［松下電工(株)生產的終端用電纜在PNP型的PLC終端模塊上無法使用。］

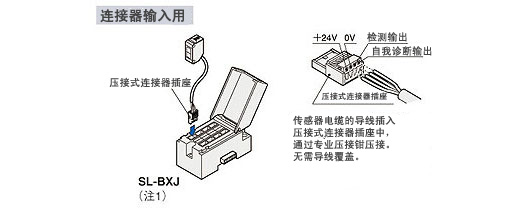

插座或壓接式母頭連接器與傳感器可簡單連接
|
|

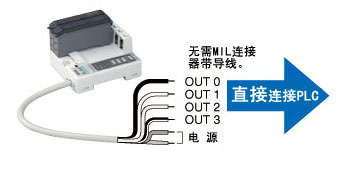

4臺傳感器的配線工序可節省1/2 [SL-BW]
|
4臺傳感器可分別由4個輸出和自診斷輸出的OR輸出。(使用自診斷輸出可連接3臺) |
![4臺傳感器的配線工序可節省1/2 [SL-BW]](/uploads/2016/08/181118486807.jpg)
|
種類
| 品名 | 形狀 | 型號 | 內容 | ||
|---|---|---|---|---|---|
| 傳感器座 |
插座單元用 傳感器主座 |
|
SL-BMW |
每臺可連接4臺插座單元，最多可連接3臺擴展座，共計可連接16臺插座單元。 使用帶MIL連接器的電纜來連接PLC。 (可將傳感器座上所連接的插座單元的自診斷輸出的OR輸出作為通道0進行傳輸。此時，無法將插座單元連接到通道0。) |
|
|
插座單元 用擴展座 |
|
SL-BX | 每臺擴展座上可連接4臺插座單元。 | ||
|
連接器輸入 擴展座 (注1) |
|
SL-BXJ |
每臺擴展座可連接8臺輸入設備。 可使用壓接式插孔連接器簡單連接。 |
||
|
4通道專用 傳感器座 |
 照片為已安裝插入單元實例。 |
SL-BW |
每臺可連接4臺插座單元。 使用附帶線纜連接PLC。 (可將傳感器座上所連接的插座單元的自診斷輸出的OR輸出作為通道0進行傳輸。此時，無法將插座單元連接到通道0。) |
||
| 插座單元 |
放大器分離 型光束傳感器 |
|
SU-7J |
厚度只有10mm，采用自動設置靈敏度的方式，可簡單設置靈敏度。 可與12種檢測頭進行組合使用。 (詳情請參照SU-7/SH系列。) |
|
|
輸入端子座 單元 (注1) |
|
SL-TJ1 | 可連接光束傳感器、接近傳感器、限位開關等各種輸入設備。 | ||
|
壓接式 插孔連接器 |
|
SL-CJ1 (白色) |
0.08mm2～0.2mm2 (導體截面積)用 導線直徑： ?0.7mm～?1.2mm |
將輸入設備連接到連接器輸入擴展座上時所使用的壓接式插孔連接器。 壓接時，請務必使用專用的壓接鉗SL-JPC。 |
|
|
SL-CJ2 (黒色) |
0.3mm2 (導體截面積)用 導線直徑： ?1.1mm～?1.6mm |
|||
| (注1)： | 無法連接PNP輸出型傳感器。 |
|---|
規格
傳感器座
| 種類 | 傳感器主座 | 插座單元用擴展座 | 連接器輸入擴展座 | 4通道專用傳感器座 |
| 型號 | SL-BMW | SL-BX | SL-BXJ(注2) | SL-BW |
| 電源電壓 | 取決于所使用的輸入設備 | - | 由傳感器主座供電 | 取決于所使用的輸入設備 |
| 消耗電流 | 取決于所使用的傳感器及連接臺數(注3) |
6mA/通道 (不含連接設備) |
6mA/通道 (不含連接設備) |
|
| 輸入點數 | 4點(與擴展座組合后最大16點)(注4) | 4點(注5) | ||
| 使用環境溫度 | 0?+55℃(但應無凝露)、存儲時：-20?+70℃ | |||
| 使用環境濕度 | 35?85%RH、存儲時：35?85%RH | |||
| 材質 | 外殼：耐熱ABS、連接器：PBT、外殼蓋板(僅限SL-BXJ)：聚碳酸酯 | |||
| 電源電纜 | 0.3mm2 帶2芯橡膠絕緣電纜2m | - | 0.2mm2 帶6芯橡膠絕緣電纜2m | |
| 重量 | 本體重量：約130g | 本體重量：約30g | 本體重量：約60g | 本體重量：約130g |
| 附件 |
擴展連接器保護蓋：1個 插入連接器保護蓋：1套ト (注6) |
- |
輸入記名標簽： 1張 連接器標簽： 8張 |
插入連接器保護蓋：1套 (注6) |
(注1)：無指定的測量條件下，使用周圍溫度＝＋20℃。
(注2)：無法連接PNP輸出型傳感器。
(注3)：無SL-BMW、SL-BX及SL-BW自身的消耗電流。
(注4)：使用自診斷輸出時，最大15點。
(注5)：使用自診斷輸出時，最大3點。
(注6)：連接器外露的部分，請務必使用附帶的擴展連接器保護蓋、插入連接器保護蓋。插入連接器保護蓋為3個一組。使用2個以下時，請切斷連接部分后使用。
擴展連接器保護
|
插入連接器保護蓋
|
插座單元
| 種類 | 放大器分離型光束傳感器 | 輸入端子臺單元 |
| 型號 | SU-7J | SL-TJ1 |
| 電源電壓 |
12?24V DC±10% (由傳感器座供電24V DC) |
24V DC±10% (由傳感器座供電24V DC) |
| 消耗電流 | 35mA以下 | 0mA(指示燈亮燈時為7.5mA以下，不含連接設備) |
| 出力 | 配備檢測輸出、自診斷輸出 | - |
| 組合檢測頭 | SH系列 | NPN晶體管、直流兩線制或者繼電器輸出的傳感器、開關等(信號條件以連接有傳感器座的PLC的輸入條件為準) |
| 檢測距離 |
穿透型：2m(SH-33R) 反射型：100mm(SH-32R) |
- |
| 功能 |
配備有自動設定靈敏度的功能、 防止干涉功能、靈敏度余量顯示功能、 設定靈敏度轉移功能、 0～5s可變ON延遲或者OFF延遲定時器 |
配備有指示燈 (傳感器輸入ON時紅色LED亮燈、 自診斷輸入ON時黃色LED亮燈) |
| 連接方式 | 連接連接器 | 連接連接器(輸入設備為端子臺連接) |
| 使用環境溫度 |
-10?+55℃(注2) 存儲時：-20?+70℃ |
-10?+50℃(注2) 存儲時：-20?+70℃ |
| 使用環境濕度 | 35?85%RH、存儲時：35?85%RH | |
| 材質 |
外殼：耐熱ABS、 外殼蓋板：聚碳酸酯、 電纜鎖定桿：PPS |
外殼：耐熱ABS、 外殼蓋板：聚碳酸酯、 |
| 重量 | 本體重量：約65g | 本體重量：約20g |
| 附件 |
MS-DIN-2(放大器安裝配件)：1個 型號標識標簽：1張 |
- |
(注1)：無指定的測量條件下，使用環境溫度=+20℃(SU-7J為+23℃)。
(注2)：傳感器座的使用環境溫度為0~+55℃，敬請注意。
尺寸圖
- 單位mm

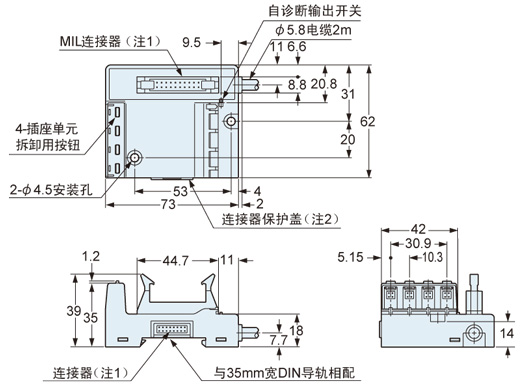

SL-BMW
SL-BW
|
SL-BX
|

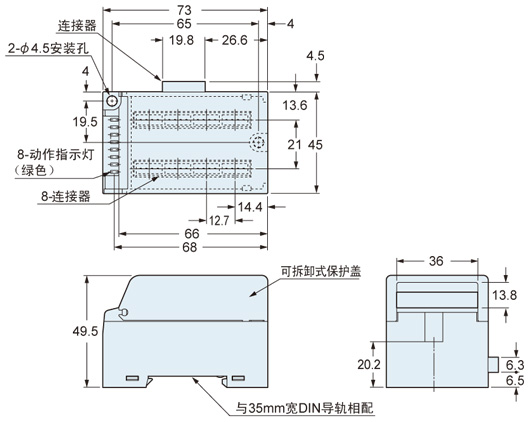

SL-BXJ
連接器輸入擴展座
|

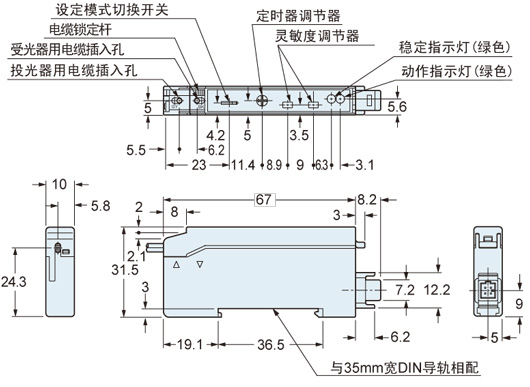

SU-7J
插座單元(放大器分離型光束傳感器)
|

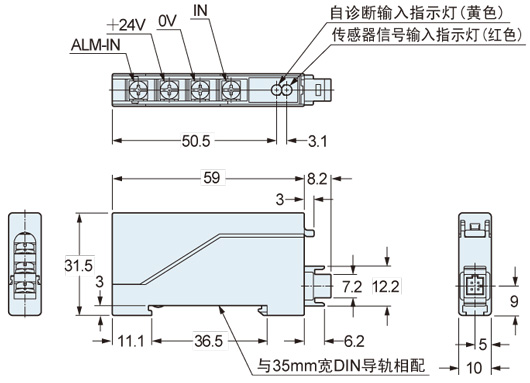

SL-TJ1
插座單元(輸入端子臺單元)
|

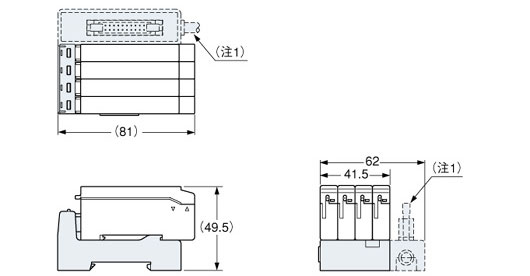

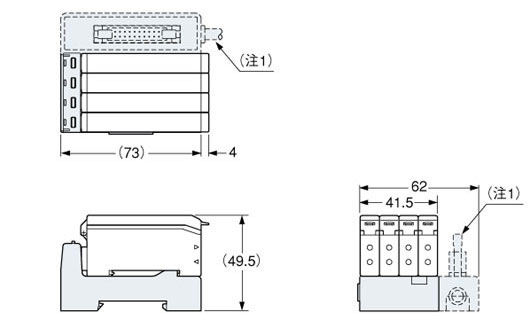

傳感器座+插座單元
插座單元用座+插座單元的安裝圖
|
|

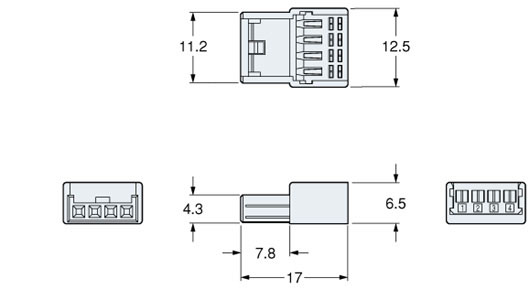

SL-CJ1
SL-CJ2
壓接式母頭連接器
壓接后
|
