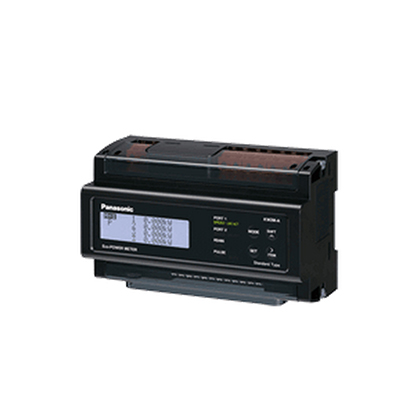

電力環保功率監控表KW2M系列AKW263100A
通過多回路實現節能和電力品質監控，配備以太網通信、Web服務器功能。
編 號：1011157246
型 號：AKW263100A
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
多回路獨特設計集能源管理和電能質量監控為一體。
|
|
|
UL 、CE 、CSA 已取得。
CE : 符合低電壓?EMC指令
UL, CSA : NRTL認證(Certified by TüV Rheinland)
特點
- 一臺單元可測量兩條回路。為測量需要數量的回路最多可連接3臺擴展單元。
- 內存儲器(KW2M-X)
- 配備以太網通信能力
- 配備Web服務器功能
- Web畫面創建工具(KW2M-X)
- 節省配線和節約空間
- 使用推入式連接器輕松配線
- 各單元諧波和相位不平衡測量
- 計時器功能
- 符合IEC61010-1 CAT Ⅲ
一臺單元可測量兩條回路。為測量需要數量的回路最多可連接3臺擴展單元
最多可測量8條回路（三相4線式）或最多24條回路（單相2線式）。
|
內存儲器（KW2M-X）
測定的數據可存儲于CSV格式的文件中，可通過KW Watcher軟件實現可視化。
*KW2M-A,DLL可配套使用“KW Watcher”軟件。
配備以太網通信能力
配備兩個以太網通信端口，無需添加HUB，設備即可菊花鏈接。
|
配備Web服務器功能
Web服務器功能允許在不使用常規的專用軟件工具的情況下，進行設備的操作設置及基本單元硬件版本的升級。
也可使用KW2M-X進行實時監測。
|
|
Web畫面創建工具 (KW2M-X)
用戶能夠利用Control Web Creator將任意設計的畫面(內容)上傳到KW2M-X，利用瀏覽器監視KW2M-X內的Web服務器信息。
|
[Web畫面創建工具]
Control Web Creator是一種作圖工具，方便用戶及Web內容創建者設計KW2M-X發布的Web內容。通過排列畫面中的開關、 指示燈、儀表等Web組件，然后設定屬性以此創造性的設計Web內容。無需任何HTML知識，內容將與KW2M-X中的信息鏈接。
|
- 操作類型與程序顯示作圖工具相同。
- 可以通過拖放方式排列組件。
- 利用屬性，可輕松進行詳細的組件設定。
- 放大或縮小組件時，組件的性能不會喪失。可以將組件涂上想要的顏色。
- 可以粘貼圖像。
*密鑰單元(另售)，需要使用Web畫面創建工具。
節省配線和節約空間
通過節省配線，減少工時。
|
使用推入式連接器輕松配線
允許2.6mm直徑單芯電纜布線。
|
種類
KW2M 電力監控表
| 品名 | 相和線式 | 操作電源 | 輸入測量電壓 | 適用的電流互感器*1 | 訂貨產品號 | |
|---|---|---|---|---|---|---|
| 基本單元 |
KW2M-A (標準型) |
單相2線式 單相3線式 三相3線式 三相4線式 |
100～ 240 V AC 50/60 Hz |
0 ～690 V AC * 符合UL標準 0 ～ 300 V AC |
2次側1A或5A的CT。 | AKW263100A |
|
KW2M-X (存儲器型) |
 AKW264100A |
|||||
| 擴展單元 | AKW272100A | |||||
| *1 | 不可以使用專用電流互感器（CT）。請使用2次側1A/5A的CT。 |
|---|
Web畫面創建工具
關聯視頻
額定?性能概要
測量項目
電力測量
| 項目 | 數據顯示范圍 | ||
|---|---|---|---|
| 瞬時功率 | 有功 | ?999.99GW ～ 0.000kW ～ 999.99GW | |
| 無功 | |||
| 視在 | |||
| 累計用電量（正向） | 有功 | 0.000kWh ～ 9999.9PWh | |
| 無功 | |||
| 視在 | |||
|
各個時區（4區）的累計用電量 （正向） |
有功 | 0.000kWh ～ 9999.9PWh | |
| 無功 | |||
| 視在 | |||
| 累計用電量（反向） | 有功 | 0.000kWh ～ 9999.9PWh | |
| 無功 | |||
|
各個時區（4區）的累計用電量 （反向） |
有功 | 0.000kWh ～ 9999.9PWh | |
| 無功 | |||
| 電流 | 0.000kA ～ 99.999kA | ||
| 三相4線時的N相 | |||
| 電壓（相電壓、線間電壓） | 0.00kV～ 999.99kV | ||
| 功率因數 | ?1.000 ～ 0.000 ～ 1.000 | ||
| 電源頻率 | 0.00Hz ～ 99.99Hz | ||
| 脈沖計數值 | 0.000 ～ 99999999 | ||
| 電量換算值 | 0.000kWh ～ 9999.9PWh | ||
|
電能 質量 |
電流不平衡度 | 各相 | 0.00% ～ 300.00% |
| 電壓不平衡度 | 各相 | 0.00% ～ 300.00% | |
| 電流THD（總諧波畸變率） | 各相 | 0.00% ～ 400.00% | |
| 電壓THD（總諧波畸變率） | 各相 | 0.00% ～ 400.00% | |
| 諧波電流（2次～31次） | 各相 | 0.00% ～ 400.00% | |
| 諧波電壓（2次～31次） | 相 | 0.00% ～ 400.00% | |
| 線間 | 0.00% ～ 400.00% | ||
| 計時器測量 | ON | 0.0h ～ 99999.9h | |
| OFF | 0.0h ～ 99999.9h | ||
| 備用 | 0.0h ～ 99999.9h | ||
| 維護 | 0.0h ～ 99999.9h | ||
|
當前需量 （當前值（瞬時值）/最大需量） |
有功 | 0.000 kW ～ 999.9MW | |
| 無功 | |||
| 視在 | |||
| 反向有功 | |||
| 反向無功 | |||
| 電流 | |||
| * | 數據顯示范圍是指基本單元顯示部可顯示的數值范圍，不是允許測量的范圍。 |
|---|---|
| * | 如果要測量的電壓不是額定（商用）頻率時，THD（總諧波畸變率）穩定之前可能需要時間。 |
| * | 請把需量功能作為標準使用。通過需量功能計算出的需量值，不能得到保證。 |
精度
| 項目 | 規格 |
|---|---|
| 功率 |
0.5% 有功功率兼容級 0.5S (IEC 62053-22)*1 無功功率兼容級 2 (IEC 62053-23) |
| 電流 |
0.2% *2 * 單相3線式的2（N）相電流、三相3線式的2（S）相電流為0.5%。 |
| 電壓 |
0.2% * 單相3線式的2（N）相電壓、三相3線式的3-1電壓、三相4線式的線電壓為0.5%。 |
| * | 不包括CT（電流互感器）和VT（測量儀器用變壓器）的誤差。 |
|---|---|
| *1 | IEC62053是電量測量設備的國際標準。 |
| *2 | 根據CT的設定，小于額定值5%的電流可能超出精度的保證范圍（最大誤差：0.5%）。 |
需量監控及規格
| 需量類型 |
? 兼容IEC61557-12 需量 1. 滑動塊間隔需量 2. 固定塊間隔需量 3. 電流需量 |
|---|---|
| 需量監控輸入類型 |
電流互感器（CT）輸入 累積脈沖輸入*1（可在設置模式下進行設定） |
| 需量時限 | 1分鐘～60 分鐘（可在設置模式下進行設定） |
| 需量測量項目 | 當前需量 |
| 需量數據更新周期 | 1分鐘 |
| 顯示 | 當前需量（有功/無功/視在/反向有功/反向無功/電流） |
| 保存數據 | 最大需量，每月最大需量（至少13個月）*2 |
| *1 |
僅適用于基本單位的CH1。 電流互感器輸入僅適用于基本單元的CH2和擴展單元。 |
|---|---|
| *2 | 僅限AKW264100A |
Web服務器規格
| 同時存取數量 | 6 sessions |
|---|---|
| 瀏覽器 *1 |
[Windows] 谷歌瀏覽器 火狐瀏覽器 [iOS]*2 蘋果瀏覽器 谷歌瀏覽器 [Android]*2 谷歌瀏覽器 |
| * |
Windows是微軟公司（USA）在美國及其他國家的商標或注冊商標。 Google Chrome （谷歌瀏覽器）是谷歌公司的注冊商標。 Firefox （火狐瀏覽器）是Mozilla基金會在美國和其他國家的注冊商標。 Safari和OS X是美國蘋果公司的商標或注冊商標。 iOS是思科在美國及其他國家的商標或注冊商標。 |
|---|---|
| *1 | 請使用OS（操作系統）和瀏覽器的最新版本。 |
| *2 | 不支持系統Web。 |
規格
認真閱讀產品規格手冊、用戶手冊和操作說明手冊后，安全和正確使用本設備。
一般規格
| 項目 | 規格 | |
|---|---|---|
| 電源電壓范圍 | 100V AC ～ 240V AC | |
| 額定頻率 | 50Hz/60Hz | |
| 標稱消耗功率 | 15 VA（240 V AC） | |
| 沖擊電流 | 30A 以下 (240V AC 25 ℃時) | |
| 允許瞬時停電時間 | 10ms | |
| 環境溫度 | 使用溫度：-10℃ ～ +50 ℃ 14℉ ～ 122℉ | |
| 保存溫度： -25 ℃ ～ +70 ℃ ?13℉ ～ 158 ℉ | ||
| 環境濕度 | 30% RH ～ 85% RH (20 ℃ 68 ℉)應無凝露 | |
| 耐電壓（初始值） | 絕緣回路之間： 2,000 V/1 min | |
|
● 外殼 - 所有端子 ● 初級與次級絕緣回路之間（支持雙重絕緣） (1)電源端子 – 其他端子 (2) 電壓輸入端子–其他端子 |
||
| 絕緣電阻（初始值） | 絕緣回路之間：100 MΩ 以上 | |
| 耐久振動 |
10Hz～150Hz（7.5分鐘/周期） 單振幅：0.75 mm 0.030 in (上下、左右、前后各方向：1小時） |
|
|
10Hz～55Hz（1分鐘/周期） 單振幅：0.375 mm 0.015 in (上下、左右、前后各方向：1小時） |
||
| 耐久沖擊 | 294 m/s2以上(上下、左右、前后各方向5次) | |
| 顯示方式 | 帶背光燈的黑白LCD（圖像形式） | |
| 顯示更新時間周期 | 500ms, 1000ms, 2000ms, 3000 ms (可在設定模式下選擇) | |
| 停電存儲方式 | 內部存儲 | |
| 海拔高度 | 2,000 m 6,562 ft以下 | |
| 過壓等級 | III | |
| 污染度 | 2 | |
| 外形尺寸（寬/高/深） |
基本單元：85 mm×140 mm×65 mm 3.346×5.512×2.559 in 擴展單元: 85×70×65 mm 3.346×2.756×2.559 in |
|
| 重量 |
約450 g(基本單元) 約200 g(擴展單元) |
|
| 日歷計時器*1 | 范圍 | 2015年1月1日00:00:00～2099年12月31日23:59:59 （支持閏年） |
| 時間精度 | 月精度15秒以下(at 25℃) | |
| 備份時間 |
大約1個月 （二次電池，23℃時, 通電48小時以上后停電的情況下） |
|
| *1 | 僅限 AKW264100A |
|---|
基本單元存儲器規格(僅限 AKW264100A)
| 5分鐘瞬時值 | 保存周期 | 5分鐘 |
|---|---|---|
| 保存的數據 |
R-電流、S-電流、T-電流、N-電流、平均電流 R-電壓(L1-N)、S-電壓(L2-N)、T-電壓(L3-N)、 平均相電壓 RS-電壓(L1-L2)、ST-電壓(L2-L23)、TR-電壓 (L3-L1)、平均線電壓 脈沖計數值 |
|
| 寫入時間點 | 每小時 xx:05:05 (固定) | |
| 保存的數據量 | 1個文件96個紀錄(1天)(最多60天) | |
| 15分鐘瞬時值 | 保存周期 | 15分鐘 |
| 保存的數據 | 所有項目不包括諧波和累計有功功率的轉換值。 | |
| 寫入時間點 | 每小時 xx:15:05 (固定) | |
| 保存的數據量 | 1個文件2976個紀錄(1個月)(最多24個月) | |
| 需量 | 保存周期 | 1分鐘 |
| 保存的數據 |
當前需量 (有功功率、無功功率、視在功率, 有功功率(反向)、無功功率(反向)) 累計用電量的脈沖轉換值、 當前電流需量(1)、(2)、(3) |
|
| 寫入時間點 | 每小時 xx:25:05 (固定) | |
| 保存的數據量 | 1個文件1000個紀錄(1個月)(最多100個文件) | |
| 電能質量 | 保存的數據 |
供電中斷、過電壓、欠電壓、過電流、欠電流 (帶 有事件發生和發生期間的時間標識) |
| 寫入時間點 | 每小時 xx:35:05 (固定) | |
| 保存的數據量 | 1個文件1000個紀錄(1個月)(最多100個文件) |
通信規格（僅限AKW263100A和AKW264100A）
| 接口 | 符合RS485標準 | |
|---|---|---|
| 通信方式 | 半雙工方式 | |
| 同步系統 | 同步通信方式 | |
| 隔離狀態 | 與內部回路隔離 | |
| 通信協議 |
MEWTOCOL, MODBUS (RTU) （可在設定模式下選擇） |
|
| 連接臺數 | 99臺（最多） *1 | |
| 傳輸距離 | 1,200 m 3,937 ft *2 | |
| 傳輸速度 | 115200bps, 57600bps, 38400bps, 19200bps, 9600bps,4800bps, 2400bps（可在設定模式下選擇） | |
| 傳輸格式 | 數據長度 | 8bit（固定） |
| 奇偶校驗 | 無/奇數/偶數（可在設定模式下選擇） | |
| 停止位 | 1bit, 2bit（可在設定模式下選擇） | |
| *1 |
計算機側的RS485轉換器，建議使用LINE EYE公司生產的SI-35、SI-35USB。 使用SI-35、SI-35USB或本公司生產的PLC(可連接99臺的機型)時，最多可連接99臺。 如果該系統和其他設備配合使用，最多可連接31臺。 |
|---|---|
| *2 |
連接帶有RS485接口的市售設備時，請通過實際設備進行確認。 另外，連接臺數、傳輸距離和傳輸速度可能會因使用的傳輸線而異。 |
| 通信端口數 | 2 | |
|---|---|---|
| 接口 | IEEE802.3u, 100BASE-TX / 10BASE-T | |
| 連接器類型 | RJ45 | |
| 傳輸規格 | 傳輸速度 | 100 Mbps / 10 Mbps |
| 傳輸方式 | 基帶 | |
| 最大段長度 | 100 m 328 ft | |
| 通信電纜 | 無屏蔽雙絞線（第五類） | |
| 通信協議(DNS, DHCP) | TCP/IP, UDP/IP | |
| Web服務器 | 設定、監控測量值、Web定制化*2*3 | |
| 功能 |
自動協商功能*1 MDI/MDI-X 自動交叉功能 |
|
| 專用通道 | MEWTOCOL, MODBUS（TCP）(每項2 sessions) | |
| * | Ethernet 是美國施樂公司的商標。 |
|---|---|
| * |
為使用OpenSSL工具包，該產品擁有OpenSLL項目開發的軟件。 (http://www.openssl.org/) |
| *1 | 自動協商功能自動進行速度變更。 |
| *2 | Control Web Creator 有必要定制網頁。 |
| *3 | 僅限 AKW264100A |
輸出規格(僅限 AKW263100A 和 AKW264100A)
| 項目 | 規格 | |
|---|---|---|
| 輸出點數 | 2通道* 通道之間非絕緣 | |
| 絕緣方式 | PhotoMOS | |
| 輸出類型 | 1a | |
| 輸出容量 | 100 mA, 30 V AC/DC | |
| 輸出模式 |
? 通過累積功率脈沖輸出 ? 通過報警或事件輸出（可在設定模式下選擇） |
|
|
通過累積功率 脈沖輸出 |
脈寬 | 1 ms ～ 100 ms （可在設定模式下選 |
| 脈沖輸出單位 | 0.001 kWh / 0.01 kWh / 0.1 kWh / 1 kWh / 10 kWh / 100 kWh | |
|
報警輸出 事件輸出 |
種類 |
待機功率報警/欠壓報警/過壓報警/供電中斷報警/欠流報警/ 過電流報警 /有功功率報警/ 無功功率報警/視在功率報警/ 功率因數報警/過頻報警/欠頻報警/ 諧波電壓報警/諧波電流報警/ 電壓THD報警/電流THD報警/ 電壓不平衡報警/電流不平衡報警/ 電力需量報警/電流需量報警/計數輸出/ 計數輸出/電平輸出(外部控制) |
| 報警復位 | ? 自動復位（根據設置）/ 手動復位 | |
| 保護元件 | 壓敏電阻 *2 | |
|
報警輸出 |
顯示 | 報警標志點亮 |
| 輸出信號 | ?正常: OFF ? 報警: ON | |
| 輸出容量 | 100 mA, 30 V AC/DC | |
| *1 | 僅限AKW264100A |
|---|---|
| *2 |
作為保護元件，在本體內部配置有壓敏電阻。 在受到浪涌影響的場所中使用時，請在外部安裝保護裝置。 |
輸入規格(僅限 AKW263100A 和 AKW264100A)
| 項目 | 規格 | |||
|---|---|---|---|---|
| 輸入點數 | 1 通道 | |||
| 隔離方式 | 輸入專用隔離（與其他功能端子隔離） | |||
| 輸入方式 |
接點/無電壓a接點或開路集電極 (內部電源驅動) |
|||
| 輸入信號 |
無電壓輸入 ? 短路時阻抗：1 kΩ 以下(短路電流約10mA以下) ? 短路時剩余電壓：3V以下 ? 開放時阻抗；100kΩ以上 |
|||
| 輸入模式 | 脈沖輸入或外部設備的輸出信號時鐘同步*1 | |||
| 最高計數速度 | 2000 Hz / 30 Hz | |||
| 最小輸入信號寬度 |
0.25 ms (選擇2000 Hz時) / 16.7 ms (選擇30 Hz時) ON : OFF 比 = 1:1 |
|||
| 預分頻設定 | 小數點 | 可設定到小數點以下3位 | ||
| 范圍 | 0.001 ～ 100.000（可在設定模式下選擇） | |||
| 輸出模式(選擇脈沖輸出時) | HOLD | |||
| 保護元件 | 齊納二極管 | |||
| 脈沖輸入 | 脈沖輸入 |
1,000 pulse/kWh ～ 99,000 pulse/kWh 任意設定 （需要外部脈沖變換器） |
||
| 脈沖率 | 0.001kWh/pulse ～ 100.000 kWh/pulse | |||
|
脈沖輸 入條件 |
2000 Hz |
脈寬 脈沖間隔 |
0.25 ms 以上 0.5 ms 以上(OFF時間0.25ms以上) |
|
| 30 Hz |
脈寬 脈沖間隔 |
16.7 ms 以上 33.4 ms 以上(OFF時間16.7ms以上) |
||
| 工作電壓 / 電流 | 5 V DC 10 mA | |||
| *1 |
僅限AKW264100A |
|---|
尺寸圖
- 單位mm
公差 ± 1.0 ± 0.04
AKW263100A/AKW264100A
基本單元
|
AKW272100A
擴展單元
|
