電力環保功率監控表KW2M系列AKW272100A

通過多回路實現節能和電力品質監控，配備以太網通信、Web服務器功能。

編號：1011157245

型號：AKW272100A

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

多回路獨特設計集能源管理和電能質量監控為一體。

基本單元
?KW2M-A : AKW263100A
?KW2M-X : AKW264100A

擴展單元
AKW272100A

UL 、CE 、CSA 已取得。
CE : 符合低電壓?EMC指令
UL, CSA : NRTL認證(Certified by TüV Rheinland)

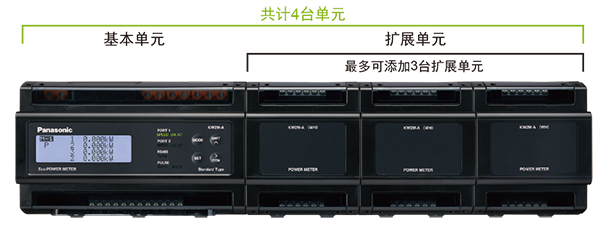

一臺單元可測量兩條回路。為測量需要數量的回路最多可連接3臺擴展單元

最多可測量8條回路（三相4線式）或最多24條回路（單相2線式）。

內存儲器（KW2M-X）

測定的數據可存儲于CSV格式的文件中，可通過KW Watcher軟件實現可視化。
*KW2M-A,DLL可配套使用“KW Watcher”軟件。

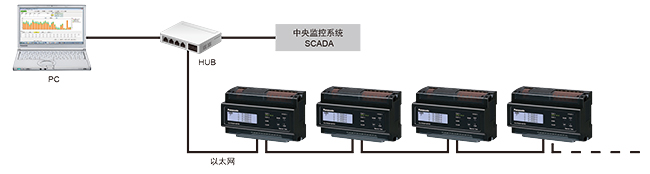

配備以太網通信能力

配備兩個以太網通信端口，無需添加HUB，設備即可菊花鏈接。

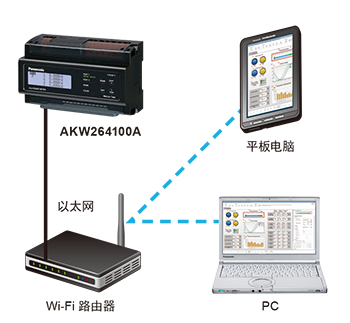

配備Web服務器功能

Web服務器功能允許在不使用常規的專用軟件工具的情況下，進行設備的操作設置及基本單元硬件版本的升級。
也可使用KW2M-X進行實時監測。

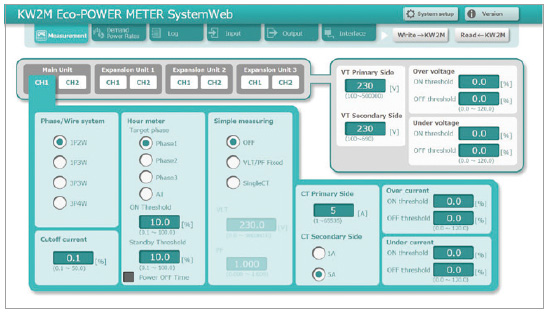

測量畫面

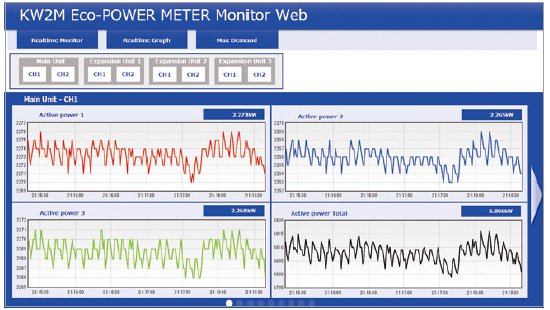

實時監測畫面 e.Xtreme

*KW2M-X

Web畫面創建工具 (KW2M-X)

用戶能夠利用Control Web Creator將任意設計的畫面(內容)上傳到KW2M-X，利用瀏覽器監視KW2M-X內的Web服務器信息。

* Wi-Fi是Wi-Fi Alliance的注冊商標。
* 請提供市場上可買到的產品。

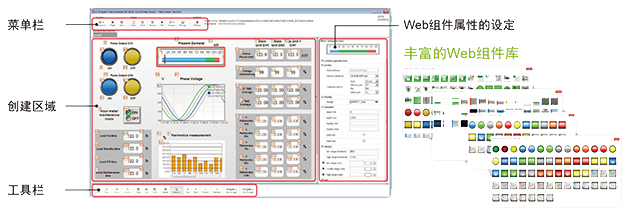

[Web畫面創建工具]
Control Web Creator是一種作圖工具，方便用戶及Web內容創建者設計KW2M-X發布的Web內容。通過排列畫面中的開關、指示燈、儀表等Web組件，然后設定屬性以此創造性的設計Web內容。無需任何HTML知識，內容將與KW2M-X中的信息鏈接。

操作類型與程序顯示作圖工具相同。
可以通過拖放方式排列組件。
利用屬性，可輕松進行詳細的組件設定。

放大或縮小組件時，組件的性能不會喪失。可以將組件涂上想要的顏色。
可以粘貼圖像。

*密鑰單元(另售)，需要使用Web畫面創建工具。

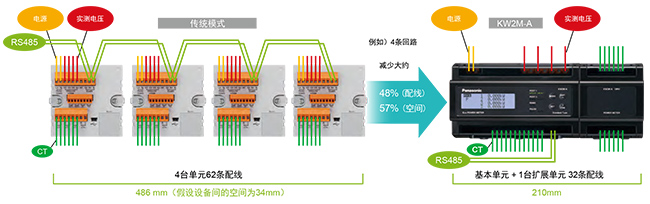

節省配線和節約空間

通過節省配線，減少工時。

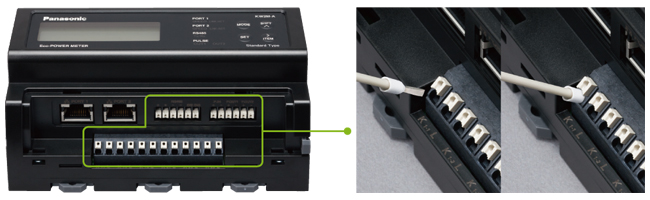

使用推入式連接器輕松配線

允許2.6mm直徑單芯電纜布線。

種類

KW2M 電力監控表

品名		相和線式	操作電源	輸入測量電壓	適用的電流互感器^*1	訂貨產品號
基本單元	KW2M-A (標準型)	單相2線式單相3線式三相3線式三相4線式	100～ 240 V AC 50/60 Hz	0 ～690 V AC * 符合UL標準 0 ～ 300 V AC	2次側1A或5A的CT。	AKW263100A
基本單元	KW2M-X (存儲器型)					AKW264100A
擴展單元						AKW272100A

*1	不可以使用專用電流互感器（CT）。請使用2次側1A/5A的CT。

Web畫面創建工具

品名	說明	訂貨產品號
Control Web Creator^*1	Windows版本。可從本公司網站下載。請另行購買密鑰單元。	AFPSWC
密鑰單元^*2	Control Web Creator的許可密鑰。1個許可。USB端口用。	AFPSWCKEY

*1	僅限AKW264100A.
*2	創建Web內容時需要密鑰單元。但無需密鑰單元即可在瀏覽器上查看Web內容。

返回頁首

基本信息

種類

額定?性能概要

尺寸圖

關聯視頻

: 02:15; 電力監控表KW2M-X產品介紹

額定?性能概要

測量項目

電力測量

項目			數據顯示范圍
瞬時功率		有功	?999.99GW ～ 0.000kW ～ 999.99GW
		無功
		視在
累計用電量（正向）		有功	0.000kWh ～ 9999.9PWh
		無功
		視在
各個時區（4區）的累計用電量（正向）		有功	0.000kWh ～ 9999.9PWh
		無功
		視在
累計用電量（反向）		有功	0.000kWh ～ 9999.9PWh
累計用電量（反向）		無功	0.000kWh ～ 9999.9PWh
各個時區（4區）的累計用電量（反向）		有功	0.000kWh ～ 9999.9PWh
各個時區（4區）的累計用電量（反向）		無功	0.000kWh ～ 9999.9PWh
電流			0.000kA ～ 99.999kA
電流		三相4線時的N相	0.000kA ～ 99.999kA
電壓（相電壓、線間電壓）			0.00kV～ 999.99kV
功率因數			?1.000 ～ 0.000 ～ 1.000
電源頻率			0.00Hz ～ 99.99Hz
脈沖計數值			0.000 ～ 99999999
電量換算值			0.000kWh ～ 9999.9PWh
電能質量	電流不平衡度	各相	0.00% ～ 300.00%
	電壓不平衡度	各相	0.00% ～ 300.00%
	電流THD（總諧波畸變率）	各相	0.00% ～ 400.00%
	電壓THD（總諧波畸變率）	各相	0.00% ～ 400.00%
	諧波電流（2次～31次）	各相	0.00% ～ 400.00%
	諧波電壓（2次～31次）	相	0.00% ～ 400.00%
	諧波電壓（2次～31次）	線間	0.00% ～ 400.00%
計時器測量		ON	0.0h ～ 99999.9h
		OFF	0.0h ～ 99999.9h
		備用	0.0h ～ 99999.9h
		維護	0.0h ～ 99999.9h
當前需量（當前值（瞬時值）/最大需量）		有功	0.000 kW ～ 999.9MW
		無功
		視在
		反向有功
		反向無功
		電流

*	數據顯示范圍是指基本單元顯示部可顯示的數值范圍，不是允許測量的范圍。
*	如果要測量的電壓不是額定（商用）頻率時，THD（總諧波畸變率）穩定之前可能需要時間。
*	請把需量功能作為標準使用。通過需量功能計算出的需量值，不能得到保證。

精度

項目	規格
功率	0.5% 有功功率兼容級 0.5S (IEC 62053-22)^*1 無功功率兼容級 2 (IEC 62053-23)
電流	0.2% ^2 單相3線式的2（N）相電流、三相3線式的2（S）相電流為0.5%。
電壓	0.2% * 單相3線式的2（N）相電壓、三相3線式的3-1電壓、三相4線式的線電壓為0.5%。

*	不包括CT（電流互感器）和VT（測量儀器用變壓器）的誤差。
*1	IEC62053是電量測量設備的國際標準。
*2	根據CT的設定，小于額定值5%的電流可能超出精度的保證范圍（最大誤差：0.5%）。

需量監控及規格

需量類型	? 兼容IEC61557-12 需量 1. 滑動塊間隔需量 2. 固定塊間隔需量 3. 電流需量
需量監控輸入類型	電流互感器（CT）輸入累積脈沖輸入^*1（可在設置模式下進行設定）
需量時限	1分鐘～60 分鐘（可在設置模式下進行設定）
需量測量項目	當前需量
需量數據更新周期	1分鐘
顯示	當前需量（有功/無功/視在/反向有功/反向無功/電流）
保存數據	最大需量，每月最大需量（至少13個月）^*2

*1	僅適用于基本單位的CH1。電流互感器輸入僅適用于基本單元的CH2和擴展單元。
*2	僅限AKW264100A

Web服務器規格

同時存取數量	6 sessions
瀏覽器 ^*1	[Windows] 谷歌瀏覽器火狐瀏覽器 [iOS]^2 蘋果瀏覽器谷歌瀏覽器 [Android]^2 谷歌瀏覽器

*	Windows是微軟公司（USA）在美國及其他國家的商標或注冊商標。 Google Chrome （谷歌瀏覽器）是谷歌公司的注冊商標。 Firefox （火狐瀏覽器）是Mozilla基金會在美國和其他國家的注冊商標。 Safari和OS X是美國蘋果公司的商標或注冊商標。 iOS是思科在美國及其他國家的商標或注冊商標。
*1	請使用OS（操作系統）和瀏覽器的最新版本。
*2	不支持系統Web。

規格

認真閱讀產品規格手冊、用戶手冊和操作說明手冊后，安全和正確使用本設備。

一般規格

項目		規格
電源電壓范圍		100V AC ～ 240V AC
額定頻率		50Hz/60Hz
標稱消耗功率		15 VA（240 V AC）
沖擊電流		30A 以下 (240V AC 25 ℃時)
允許瞬時停電時間		10ms
環境溫度		使用溫度：-10℃ ～ +50 ℃ 14℉ ～ 122℉
環境溫度		保存溫度： -25 ℃ ～ +70 ℃ ?13℉ ～ 158 ℉
環境濕度		30% RH ～ 85% RH (20 ℃ 68 ℉)應無凝露
耐電壓（初始值）		絕緣回路之間： 2,000 V/1 min
耐電壓（初始值）		● 外殼 - 所有端子 ● 初級與次級絕緣回路之間（支持雙重絕緣） (1)電源端子 – 其他端子 (2) 電壓輸入端子–其他端子
絕緣電阻（初始值）		絕緣回路之間：100 MΩ 以上
耐久振動		10Hz～150Hz（7.5分鐘/周期）單振幅：0.75 mm 0.030 in (上下、左右、前后各方向：1小時）
耐久振動		10Hz～55Hz（1分鐘/周期）單振幅：0.375 mm 0.015 in (上下、左右、前后各方向：1小時）
耐久沖擊		294 m/s²以上(上下、左右、前后各方向5次)
顯示方式		帶背光燈的黑白LCD（圖像形式）
顯示更新時間周期		500ms, 1000ms, 2000ms, 3000 ms (可在設定模式下選擇)
停電存儲方式		內部存儲
海拔高度		2,000 m 6,562 ft以下
過壓等級		III
污染度		2
外形尺寸（寬/高/深）		基本單元：85 mm×140 mm×65 mm 3.346×5.512×2.559 in 擴展單元: 85×70×65 mm 3.346×2.756×2.559 in
重量		約450 g(基本單元) 約200 g(擴展單元)
日歷計時器^*1	范圍	2015年1月1日00:00:00～2099年12月31日23:59:59 （支持閏年）
	時間精度	月精度15秒以下(at 25℃)
	備份時間	大約1個月（二次電池，23℃時, 通電48小時以上后停電的情況下）

*1	僅限 AKW264100A

基本單元存儲器規格(僅限 AKW264100A)

5分鐘瞬時值	保存周期	5分鐘
	保存的數據	R-電流、S-電流、T-電流、N-電流、平均電流 R-電壓(L1-N)、S-電壓(L2-N)、T-電壓(L3-N)、平均相電壓 RS-電壓(L1-L2)、ST-電壓(L2-L23)、TR-電壓 (L3-L1)、平均線電壓脈沖計數值
	寫入時間點	每小時 xx:05:05 (固定)
	保存的數據量	1個文件96個紀錄(1天)(最多60天)
15分鐘瞬時值	保存周期	15分鐘
	保存的數據	所有項目不包括諧波和累計有功功率的轉換值。
	寫入時間點	每小時 xx:15:05 (固定)
	保存的數據量	1個文件2976個紀錄(1個月)(最多24個月)
需量	保存周期	1分鐘
	保存的數據	當前需量 (有功功率、無功功率、視在功率, 有功功率(反向)、無功功率(反向)) 累計用電量的脈沖轉換值、當前電流需量(1)、(2)、(3)
	寫入時間點	每小時 xx:25:05 (固定)
	保存的數據量	1個文件1000個紀錄(1個月)(最多100個文件)
電能質量	保存的數據	供電中斷、過電壓、欠電壓、過電流、欠電流 (帶有事件發生和發生期間的時間標識)
	寫入時間點	每小時 xx:35:05 (固定)
	保存的數據量	1個文件1000個紀錄(1個月)(最多100個文件)

通信規格（僅限AKW263100A和AKW264100A）
<RS485>

接口		符合RS485標準
通信方式		半雙工方式
同步系統		同步通信方式
隔離狀態		與內部回路隔離
通信協議		MEWTOCOL, MODBUS (RTU) （可在設定模式下選擇）
連接臺數		99臺（最多） ^*1
傳輸距離		1,200 m 3,937 ft ^*2
傳輸速度		115200bps, 57600bps, 38400bps, 19200bps, 9600bps,4800bps, 2400bps（可在設定模式下選擇）
傳輸格式	數據長度	8bit（固定）
	奇偶校驗	無/奇數/偶數（可在設定模式下選擇）
	停止位	1bit, 2bit（可在設定模式下選擇）

*1	計算機側的RS485轉換器，建議使用LINE EYE公司生產的SI-35、SI-35USB。使用SI-35、SI-35USB或本公司生產的PLC(可連接99臺的機型)時，最多可連接99臺。如果該系統和其他設備配合使用，最多可連接31臺。
*2	連接帶有RS485接口的市售設備時，請通過實際設備進行確認。另外，連接臺數、傳輸距離和傳輸速度可能會因使用的傳輸線而異。

通信端口數		2
接口		IEEE802.3u, 100BASE-TX / 10BASE-T
連接器類型		RJ45
傳輸規格	傳輸速度	100 Mbps / 10 Mbps
	傳輸方式	基帶
	最大段長度	100 m 328 ft
通信電纜		無屏蔽雙絞線（第五類）
通信協議(DNS, DHCP)		TCP/IP, UDP/IP
Web服務器		設定、監控測量值、Web定制化^23
功能		自動協商功能^*1 MDI/MDI-X 自動交叉功能
專用通道		MEWTOCOL, MODBUS（TCP）(每項2 sessions)

*	Ethernet 是美國施樂公司的商標。
*	為使用OpenSSL工具包，該產品擁有OpenSLL項目開發的軟件。 (http://www.openssl.org/)
*1	自動協商功能自動進行速度變更。
*2	Control Web Creator 有必要定制網頁。
*3	僅限 AKW264100A

輸出規格(僅限 AKW263100A 和 AKW264100A)

項目		規格
輸出點數		2通道^* 通道之間非絕緣
絕緣方式		PhotoMOS
輸出類型		1a
輸出容量		100 mA, 30 V AC/DC
輸出模式		? 通過累積功率脈沖輸出 ? 通過報警或事件輸出（可在設定模式下選擇）
通過累積功率脈沖輸出	脈寬	1 ms ～ 100 ms （可在設定模式下選
通過累積功率脈沖輸出	脈沖輸出單位	0.001 kWh / 0.01 kWh / 0.1 kWh / 1 kWh / 10 kWh / 100 kWh
報警輸出事件輸出	種類	待機功率報警/欠壓報警/過壓報警/供電中斷報警/欠流報警/ 過電流報警 /有功功率報警/ 無功功率報警/視在功率報警/ 功率因數報警/過頻報警/欠頻報警/ 諧波電壓報警/諧波電流報警/ 電壓THD報警/電流THD報警/ 電壓不平衡報警/電流不平衡報警/ 電力需量報警/電流需量報警/計數輸出/ 計數輸出/電平輸出(外部控制)
報警輸出事件輸出	報警復位	? 自動復位（根據設置）/ 手動復位
保護元件		壓敏電阻 ^*2
報警輸出 <OUT1> <OUT2>	顯示	報警標志點亮
	輸出信號	?正常: OFF ? 報警: ON
	輸出容量	100 mA, 30 V AC/DC

*1	僅限AKW264100A
*2	作為保護元件，在本體內部配置有壓敏電阻。在受到浪涌影響的場所中使用時，請在外部安裝保護裝置。

輸入規格(僅限 AKW263100A 和 AKW264100A)

項目			規格
輸入點數			1 通道
隔離方式			輸入專用隔離（與其他功能端子隔離）
輸入方式			接點/無電壓a接點或開路集電極 (內部電源驅動)
輸入信號			無電壓輸入 ? 短路時阻抗：1 kΩ 以下(短路電流約10mA以下) ? 短路時剩余電壓：3V以下 ? 開放時阻抗；100kΩ以上
輸入模式			脈沖輸入或外部設備的輸出信號時鐘同步^*1
最高計數速度			2000 Hz / 30 Hz
最小輸入信號寬度			0.25 ms (選擇2000 Hz時) / 16.7 ms (選擇30 Hz時) ON : OFF 比 = 1:1
預分頻設定	小數點		可設定到小數點以下3位
預分頻設定	范圍		0.001 ～ 100.000（可在設定模式下選擇）
輸出模式(選擇脈沖輸出時)			HOLD
保護元件			齊納二極管
脈沖輸入	脈沖輸入		1,000 pulse/kWh ～ 99,000 pulse/kWh 任意設定（需要外部脈沖變換器）
	脈沖率		0.001kWh/pulse ～ 100.000 kWh/pulse
	脈沖輸入條件	2000 Hz	脈寬脈沖間隔	0.25 ms 以上 0.5 ms 以上(OFF時間0.25ms以上)
	脈沖輸入條件	30 Hz	脈寬脈沖間隔	16.7 ms 以上 33.4 ms 以上(OFF時間16.7ms以上)
	工作電壓 / 電流		5 V DC 10 mA

*1	僅限AKW264100A

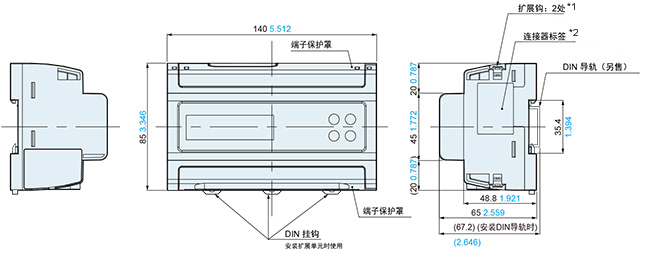

尺寸圖

單位mm

公差 ± 1.0 ± 0.04

AKW263100A/AKW264100A

基本單元

*1	安裝擴展單元時使用。
*2	安裝擴展單元時請揭下標簽。

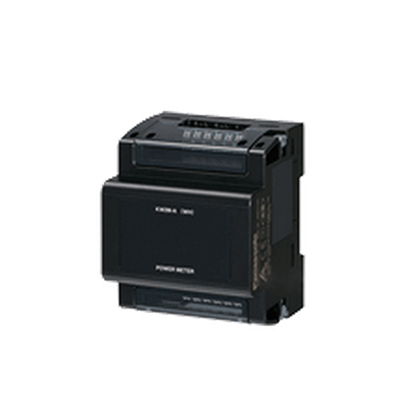

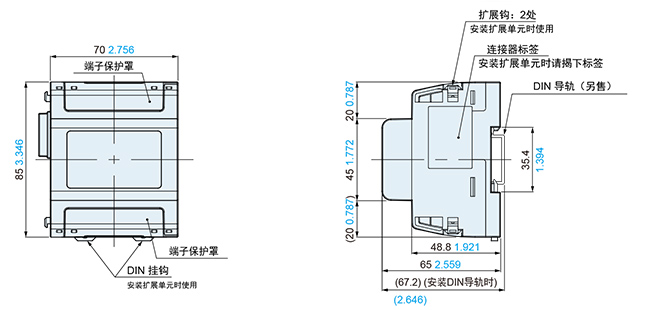

AKW272100A

擴展單元

*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。
