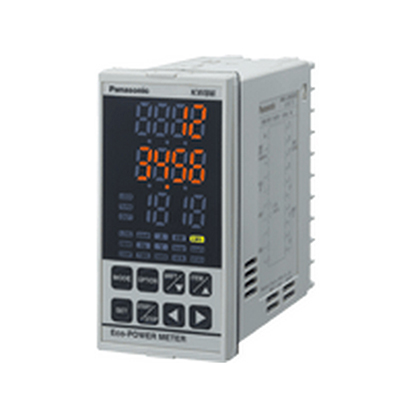

電力環保功率監控表KW8M系列AKW8115

"?可直接測量400V負載功率 ?對應三相4線配電方式 ?可用于大規模的工廠設備 ?高功能(主機帶內存)、 2次邊1A/5ACT輸入型加入商品陣容。"

編號：101552231

型號：AKW8115

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

配備了節能、環保對策所需要的新功能，陣容齊全！

AKW8111

AKW8111H

AKW8115

CE 、Korean S Mark 已取得。
CE : EMC指令, 低電壓指令

共同特長

1.可直接測量400V AC負載功率&可對應三相4線配電方式

可對應國內大規模的工廠樓宇的動力負載功率的測定。

400V　直接輸入的提案

2.測量功能的擴充

瞬時功率(有效?無效?表觀)
累計用電量(有效?無效?表觀)
各相電壓?電流表示(單相2線?單相3線?三相3線?三相4線)
頻率、功率因數
計時器功能

3.同時測量電力?脈沖的功能

4.對應網絡

RS485
Modbus Protocol
MEWTOCOL

AKW8111H的特點

1.內置內存

可將日志數據可保存在主體內存中。

2.內置電池(用于內存備份)

日志數據?時間測量的停電補償

3.追加選項功能(3項目)

月別／日別／時間的各種累計用電量
任何累計有效功率量
日歷/時鐘功能

4.追加了簡易的需求功能

對于「簡易需求功能」，通過對30分鐘內平均電力的推算，判斷每1分鐘電力的功能。
不能對應脈沖輸入。只能對應CT輸入(電力測量)。
超過設定的需求目標值時，通過需求警報告知。

簡易需求的動作概要

當前需求或者預測需求超過設定的需求目標值時，會發生警報輸出以及警報顯示。

在需求警報設定模式2下，可以設定需求警報解除的時間。
設定時，可以防止在需求目標值附近頻繁的警報輸出的ON/OFF。

簡易需求功能的應用事例
設定目標值，同需求預測值相比較。
要是超過預測值，從脈沖輸出部有警報輸出，請客戶知悉。

AKW8115的特點

1.可以使用2次邊輸出規格為 1A/5A的電流互感器(CT)

因為不能使用專用CT、請使用市售的2次邊1A/5A的電流互感器。

如圖(A)以往商品1次邊測定400A時，專用CT和已設的CT形成兩段構成使用。AKW8115 一次側4000A以下情況未形成兩段構成時，可直接連接。

2.采用新設計

能防止無論是施工時還是施工后的接線錯誤。

種類

主體

相位和線式	操作電壓	輸入測量電壓	輸入測量電流	電流互感器	端子類型	日志功能	簡易需求功能	訂貨產品號
單相2線式單相3線式三相3線式三相4線式	100-240V AC 50/60Hz	400VAC 100/200VAC	50A 100A 250A 400A 600A	專用型 5A 50A 100A 250A 400A 600A	螺釘端子 (M3+/-螺釘)	－	－	AKW8111
單相2線式單相3線式三相3線式三相4線式	100-240V AC 50/60Hz	400VAC 100/200VAC	50A 100A 250A 400A 600A	專用型 5A 50A 100A 250A 400A 600A	螺釘端子 (M3+/-螺釘)	?	?	AKW8111H

相位和線式	操作電壓	輸入測量電壓	輸入電流(互感器的2次邊電流)	端子類型	日志功能	訂貨產品號
單相2線式單相3線式三相3線式三相4線式	100-240V AC 50/60Hz	400VAC 100/200VAC	4000A以下 (2次邊電流　1A　或　5A)	螺釘端子 (M3+/-螺釘)	－	AKW8115(注1)

(注1)

因為AKW8115無需使用專用CT，請注意不用另行購買。
AKW8115請使用4000A以下(2次側電流1A或者5A)的電流互感器。
AKW8115使用的電流互感器(CT)推薦United Research and Development生產分割形CTL-CL系列。
(采購前，請確認該廠生產的規格。)

專用電流互感器(CT)

專用電流傳感器(CT)和主體不在同一包裝內。
請務必根據配電方式來購買專用CT。(使用二次邊5ACT時，需要使用AKW4801C。)

額定1次側電流		訂貨產品號
分割型	5A/50A	AKW4801C
	100A	AKW4802C
	250A	AKW4803C
	400A	AKW4804C
	600A	AKW4808C
貫通型	50A/100A	AKW4506C
	250A/400A	AKW4507C
	600A	AKW4508C

額定?性能概要

測量項目

測量項目			單位	數值顯示范圍
累計用電量		有效	kWh	0.00～9999999.9
		無效	kvarh	0.00～9999999.9
		表觀	kVAh	0.00～9999999.9
瞬時功率		有效	kW	0.00～9999999.99
		無效	kvar	-99999.99～0.00～999999.99
		表觀	kVA	0.00～9999999.99
電流		CT1相電流	A	0.0～6000
		CT2相電流	A	0.0～6000
		CT3相電流	A	0.0～6000
電壓		P1-P0間電壓	V	0.0～9999
		P2-P0間電壓	V	0.0～9999
		P3-P0間電壓	V	0.0～9999
電費 ※1			-	0.0～99999999
功率因數			本體表示	0.00～1.00(提前：LEAD、延遲：有LAG　的識別)
功率因數			通信	-0.99～0.00～1.00(但、位相角θ=-90～0～ +90°C的范圍內)
頻率			Hz	47.5～63.0
計時器	ON時間		時間	0.0～99999.9
計時器	OFF時間		時間	0.0～99999.9
脈沖計數器			-	0～99999999(預設參數1.000的情況下) ※2
簡易需求※3		當前需求	kW	0.00～999999.99
		預測需求	kW	0.00～999999.99
		預測需求目標比率	%	0.00～9999.9

※1	電力監控表目的在于節能，用于進行自主管理，不能將其用作電費付款計算。另外，由于電力監控表并不是特定測量儀器，并不符合制定測量法的指定機關所實施的鑒定，因此不能用于功率量的證明。
※2	脈沖計數器的顯示位數根據預設參數設置的值變化(最大13位)。
※3	簡易需求是AKW8111H(僅限高功能型)的功能。不能對應脈沖輸入。僅限對應CT輸入(電力測量)。請將簡易需求功能作為基準使用。使用這個功能的時候，為了設定電力監控表的時間，會有和電力公司管理的30分鐘最大需求電量(需求電力表)所顯示的時間不一樣的時候。

本體規格

項目	規格
額定工作電壓	100-240V AC
額定頻率	50/60Hz共用
額定消耗功率	8VA(AC240V 25℃)
允許工作電壓范圍	85-264V AC(額定操作電壓85％～110％)
允許瞬時斷電時間	10ms
使用環境溫度	-10℃～+50℃(保存溫度為-25℃～+70℃)
使用環境濕度	30～85％RH(20℃ 應無結露)
耐電壓(初始值)	絕緣的電路之間：2000V/1min	外殼 ? 所有端子絕緣電路之間 ?所有操作電源端子 ? 所有模擬輸入端子 ?所有操作電源端子 ? 所有脈沖輸入端子 ?RS485所有通信端子 ? 所有其他端子 ?所有脈沖輸出端子 ? 所有其他端子 ※1
絕緣電阻(初始值)	與耐電壓的測量部位相同：100MΩ以上 (DC500V兆歐表測試)
耐久振動	10～55Hz(周期1分鐘) 片振幅：0.375mm(上下、左右、前后各個方向：1小時)
耐久沖擊	294m/s²以上(上下、左右、前后各個方向5次)
顯示方式	8位7段LED
斷電存儲方式	EEP-ROM(改寫次數10萬次以上)
外形	48×96×98.5mm
重量※2	AKW8111：約235g AKW8111H：約250g AKW8115：約265g

※1	模擬量輸入端子：No.11～20/脈沖輸入端子：No.4,No.5
※2	不包括安裝金屬配件。

功率輸入規格

項目			規格
相位及線式			單相2線、單相3線、三相3線、三相4線(共通)
輸入電壓	額定		單相2線：0-440V AC(線間電壓) 單相3線：0-220V AC(相電壓) 三相3線：0-440V AC(線間電壓) 三相4線：0-254V AC(相電壓)
	允許測量電壓		額定輸入電壓120% 單相2線：0-528V AC(線間電壓) 單相3線：0-264V AC(相電壓) 三相3線：0-528V AC(線間電壓) 三相4線：0-300V AC(相電壓)
	VT比		1.00～99.99(可在設置模式下進行選擇) ※超過440VAC(容許測量電壓)負載測量的時候，外部需要使用計量儀器用變壓器VT。(市售的VT的2次邊額定電壓為110V)
輸入測量電流	1次側額定	AKW8111 AKW8111H	?5A/50A/100A/250A/400A/600A(使用專用CT的情況下)(可在設置模式下進行選擇) ?1～4000A(可在設置模式下進行選擇) ※600A以上5A用專用CT和 2次邊額定電流5A的概設(市售)CT組合使用
	測量電流(CT1次邊電流)	AKW8115	1～4000A(可在設置模式下進行選擇) ＊使用2次邊額定電流 ’1A’或’5A’的市售
	額定輸入電流(CT2次邊電流)		1A/5A(可在設置模式下進行選擇)
	允許測定電流		額定輸入電流的120％
	電流輸入過負載耐重		額定電流的1000％、3sec
特殊功能	切斷電流		1.0～50.0％F.S.(可在設置模式下進行設置)
	切斷電壓		不到額定電壓的5% (根據額定電壓×0.05×VT比被要求的電壓值以下)(固定)
	計時器閾值電流		1.0～100.0％F.S.(可在設置模式下進行設置)
精度 (不包括CT的誤差值) (不包括VT的誤差值)	?瞬時功率(有效／無效／表現) ?累計用電量(有效／無效／表現) ?電費	AKW8111 AKW8111H	±(2.0%F.S.+1digit)以內　但是5ACT模式±(2.5%F.S.+1digit)以內 (at 20℃、額定輸入、額定頻率、功率因數1) ＊精度保證范圍: 額定電流的5～100%
	?瞬時功率(有效/表觀) ?累積用電量(有效/表觀) ?電費	AKW8115	±(1.0%F.S.+1digit)以內　(at 20℃、額定輸入、額定頻率、功率因數1) ＊精度保證范圍: 額定電流的5～100%
	瞬時功率(無效) 累積用電量(無效)	AKW8115	±(2.0%F.S.+1digit)以內　(at 20℃、額定輸入、額定頻率、功率因數1)
	電流	AKW8111 AKW8111H	±(1.0%F.S.+1digit)以內但是5ACT模式(2.5%F.S.+1digit)以內 (at 20℃、額定輸入、額定頻率、功率因數1) ＊精度保證范圍: 額定電流的5～100%
	電流	AKW8115	±(1.0%F.S.+1digit)以內　(at 20℃、額定輸入、額定頻率、功率因數1) ＊精度保證范圍: 額定電流的5～100%
	電壓		±(1.0% F.S.+1digit)以內　(at 20℃、額定輸入、額定頻率、功率因數1)
	計時器		±(0.01％+1digit)以內　(20°C) (電源啟動、電流通電啟動的情況下，±(0.01％+1s+1digit)以內
	溫度特性	AKW8111 AKW8111H	±(1.0% F.S.+1digit)以內　但是5ACT模式±(1.5%F.S.+1digit)以內 (－10～50℃的范圍、額定輸入、功率因數1)
	溫度特性	AKW8115	±(1.0% F.S.+1digit)以內　(－10～50℃的范圍、額定輸入、功率因數1)
	頻率特性	AKW8111 AKW8111H	±(1.0% F.S.+1digit)以內　但是5ACT模式±(1.5%F.S.+1digit)以內 (對于額定頻率基準下頻率±5％變化、額定輸入、功率因數)
	頻率特性	AKW8115	±(1.0% F.S.+1digit)以內　(對于額定頻率基準下頻率±5％變化、額定輸入、功率因數)

脈沖輸入規格

項目	規格
輸入模式	加計數(固定)
最高計數速度	2kHz/30Hz(可在設置模式下進行選擇)
脈沖輸入	最小輸入信號寬度：0.25ms(選擇2kHz時)/16.7ms(選擇30Hz時) ON : OFF比=1：1
輸入信號	觸點/無觸點(開路集電極) ?短路時阻抗：1kΩ以下 ?短路時的殘留電壓：2V以下 ?開路時的阻抗：100kΩ以上
輸出模式	HOLD(超過計數)
位數	8位顯示(0～99999999)
預設參數設置	小數點	可設置到小數點后3位
預設參數設置	范圍	0.001～100.000(可在設置模式下進行設置)

脈沖輸出(晶體管輸出)規格

項目		規格
輸出點數		1點
絕緣方式		光耦合器
輸出形式		開路集電極
輸出容量		100mA 30V DC
脈寬		約100ms
ON時最大壓降		1.5V以下
OFF時漏電流		100μA以下
脈沖輸出		0.001/0.01/0.1/1/10/100kWh/功率警報(AL-P)/電流警報(AL-C)/待機功率報警(AL-S)/脈沖輸出(Cnt)/需求警報(DEM)(可在設置模式下進行選擇)

※	對于可測量的最小的脈沖輸出單位，建議設置為1秒鐘的輸出脈沖小于4個脈沖。計算方法：(脈沖輸出單位：PL-P的值)>(最大測量功率[kW])/(3600[s]×4[脈沖/s])
※1	將脈沖輸出單位設置為1秒鐘輸出4個脈沖以上時，可能會出現錯誤計數。
※2	脈沖輸出單位中OFF時間較短時，可能會因所連接的計數器、PLC(可編程控制器)不同而發生錯誤計數。
※3	脈沖輸出狀態可以在通信(輸出接點狀態)下進行確認。

通信規格

項目		規格
電氣規格		符合RS485標準
通信協議		MEWTOCOL/MODBUS(RTU)　(可在設置模式下進行設置)
絕緣類型		內部電路和絕緣
連接臺數		99臺(最大)※2、※3
傳輸距離		1,200m ※1
傳輸速度		38400/19200/9600/4800/2400bps(可在設置模式下進行選擇)
傳輸格式	數據長	8位/7位(可在設置模式下進行選擇)※4
	奇偶校驗	無/奇數/偶數(可在設置模式下進行選擇)
	停止位	1位(固定)
通信方式		半雙工方式
同期方式		異步通信方式
終端電阻		約120Ω(內置)

※1	連接帶有RS485接口的市售設備時，請通過實際設備進行確認。另外，連接臺數、傳輸距離、通信速度可能會因所連接的機器和傳輸線路而發生改變。
※2	建議在計算機側的RS-485變換器使用LINE EYE公司生產的SI-35型,SI-35USB型。
※3	當使用SI-35或本公司生產的PLC(可連接99臺機型)時，最多可連接99臺。(但，通過C-NET適配器連接時為32臺(最多))如果該系統和其他設備配合使用，最多可連接31臺。
※4	MODBUS(RTU)協議中僅限數據長8 位的動作。
※	MODBUS Protocol是Modicon Inc. 為用于PLC而開發的通信協議。

可選件規格(僅限AKW8111H高功能型)

項目			規格
日志功能主體存儲器	自動日志	保存周期	60分
		保存數據	累計有效用電量、累計無效用電量、累計表觀用電量
		保存數據量	最多2232條記錄　※3個月
		主體顯示	按月累計用電量、按日累計用電量、按小時累計用電量
	選擇日志※1	保存周期	1分、5分、10分、15分、30分、60分
		保存數據	累計有效用電量、累計無效用電量、累計表觀用電量、瞬時電壓、瞬時電流、脈沖計數值
		保存數據量	最多2160條記錄　※1.5日(在保存周期1分鐘的情況下)
日歷/時鐘功能脈沖輸入			時鐘精度 ?月差 240秒 (at -10°C) ?月差 70秒( at 25°C) ?月差 240秒 (at 50°C)
任意累計有效用電量			在任意時間的累計有效用電量　顯示范圍：0.00～9999999.9 kWh
電池備份內容			計時測量?日志數據保持
電池壽命　※2 ※3			約5年(使用環境溫度25°C)

※1	為了確認主體存儲器中保存的選擇日志數據，需要另外的工具軟件來進行操作。推薦工具軟件請從「KW Monitor」下載。
※2	當電池電量不足時，"E"指示燈會閃爍顯示。請按照電池更換步驟進行操作。
※3	若主體在高溫環境下使用，會縮短電池的使用壽命。

簡易需求功能(僅限AKW8111H高功能型)

項目	規格
需求時限	30分鐘固定時限
時限方式	主體同步時刻
數據更新時間	1分鐘
測定項目	當前值(1秒更新)、預測值(1分鐘更新)、剩余時間(1分鐘更新)
畫面表示	當前需求、預測需求、需求目標值、剩余時間預測需求目標比率、預測記錄、最大月別需求記錄
保存數據(主體存儲)	最大月別需求記錄 13記錄(13個月份) 需求記錄 336記錄(7天)
需求警報　※1	表示	主體最下段「D」的一亮一滅
需求警報　※1	輸出	脈沖輸出
停電補償	最大月別需求記錄、需求記錄、當前記錄。

※1	需求警報是當前需求或預測需求在超過目標值的時候，知道顯示和輸出。同時，輸出在脈沖輸出單位下，只能選擇「需求警報(DEM)」。
※2	請使用簡易需求功能作為基準。不能對應脈沖輸入。僅限對應CT輸入(電力測量)。使用此功能的時候為了應對電力監控表所設定時刻，會和電力公司管理的30分鐘內最大需求用電量(需求電力測量)所表示的時刻有不一樣的地方。

尺寸圖

單位mm

1.尺寸圖(KW8M)
2.尺寸圖(專用電流互感器CT)
3.端子排列?接線圖
4.內存備份用電池(僅限AKW8111H高功能型)

KW8M

(專用電流傳感器CT　分割型　5A/50A 用)AKW4801C

(專用電流傳感器CT　分割型　100A 用)AKW4802C

(專用電流傳感器CT　分割型　250A 用)AKW4803C

(專用電流傳感器CT　分割型　400A 用)AKW4804C

(專用電流傳感器CT　分割型　600A 用)AKW4808C

(專用電流傳感器CT　貫通型　50A/100A 用)AKW4506C

(專用電流傳感器CT　貫通型　250A/400A、600A 用)AKW4507C、AKW4508C

端子排列?接線圖

AKW8111,AKW8111H的接線圖(功率測量的接線)

?	考慮到安全、保護設備和確保維護性，請在電壓輸入部、操作電源部設置斷路器(3～15A)。低壓回路時，不需要對VT(計量儀器用變壓器)、CT(電流互感器)2次側接地。

定額輸入電壓負載測量時

單相2線式
通過單相2線式進行測量的情況下,需要1個電流互感器(CT)※。

單相3線式
通過三相3線式進行測量的情況下,需要2個電流互感器(CT)※。通過單相3線式對使用R-S的負載進行測量的情況下，請采用單相2線式的接線。

三相3線式
通過三相3線式進行測量的情況下,需要2個電流互感器(CT)※。

三相4線式
通過三相4線式進行測量的情況下，需要3個電流互感器(CT)※。

※	AKW8111,AKW8111H請使用專用電流互感器 (CT)、AKW8115請使用2次邊1A/5A輸出規格的電流互感器(CT)。

超過定額輸入電壓負載的測量時

對超過440VAC的負載進行測量的情況下，需要使用VT(測量儀器用變壓器)。
請使用市售的2次邊額定值為110V的VT。
在低壓電路中，VT(計量儀器用變壓器)，CT(電流互感器)不要進行2次側接地。

單相2線式

單相3線式

三相3線式

三相4線式

AKW8115的接線圖(功率測量的接線)

?	考慮到安全、保護設備和確保維護性，請在電壓輸入部、操作電源部設置斷路器(3～15A)。低壓回路時，不需要對VT(計量儀器用變壓器)、CT(電流互感器)2次側接地。

定額輸入電壓的負載測量時

單相2線式
通過單相2線式進行測量的情況下,需要1個電流互感器(CT)。

單相3線式
通過單相3線式進行測量的情況下，需要2個電流互感器(CT)。通過單相3線式對使用R-S的負載進行測量的情況下，請采用單相2線式的接線。

三相3線式
通過三相3線式進行測量的情況下，需要2個電流互感器(CT)。

三相4線式
通過三相4線式進行測量的情況下，需要3個電流互感器(CT)。

超過額定輸入電壓的負載測量時

對超過440VAC的負載進行測量的情況下，需要使用VT(測量儀器用變壓器)。
請使用市售的2次邊額定值為110V的VT。
在低壓電路中，VT(計量儀器用變壓器)，CT(電流互感器)不要2次側接地。

單相2線式

單相3線式

三相3線式

三相4線式

配線上的注意事項

1)	請按照0.6～1.0N·m的鎖緊扭矩來擰緊端子螺釘，避免發生松動。
2)	為了保護設備，請在操作電源中另外設置電源開關和斷路器。另外，測量電壓輸入端子中未內置電源開關、斷路器以及保險絲。請務必另外設置這些裝置。
3)	KW8M的端子臺結構是從左側開始配線。導線必須從左方的端子插入，請固定端子螺釘。
4)	使用壓接端子的情況下，請使用適合M3螺釘的帶絕緣套管的壓接端子。請使用0.6～1.0N·m的鎖緊扭矩來擰緊端子螺釘。(下記參照)
5)	對于操作電源以及測量電壓輸入端子的配線，建議使用橫截面積為0.75～1.25mm²。

內存備份用電池(僅限AKW8111H高功能型)

由于主體中已經附帶內存備份用電池，因此在啟動主體之前，請務必將電池開關置ON后再進行啟動。另外，操作開關的情況下，請務必使用一字可對日志數據、時鐘測量進行備份(停電補償)。
※長時間持續OFF(電池無剩余量)的情況下，請務必使用MODE4主體內存初始化設定模式對主體內存進行初始化后再進行使用。

關于備份電池的更換時間

電池壽命約為5年(at 25℃)。但是，在高溫下使用時壽命會縮短。
電池中存在異?；蛘唠姵厥Ｓ嗔孔兩贂r，主體最下方的“E”顯示將閃爍。請按照KW8M用戶手冊等上所記載的拆卸、安裝方法來更換電池。

可選件

您可在相應的表中找到合適型號的可選件。

1.可選件
2.專用電流互感器(CT)

1.可選件

2.專用電流互感器(CT)

※	專用電流互感器(CT)為電路電壓440V以下低壓專用產品。高壓電路無法使用。
※	使用除AKW8115和KW9M外的各種電力監控表測量高壓電路的情況下，需要組合使用高壓電路用市售2次邊電流為5A的CT和5A用專用CT(AKW4801C)，因此請務必準備AKW4801C。詳情請參照各個產品的用戶手冊等。
※	使用AKW8115和KW9M測量的情況下，不能使用專用CT，因此請注意不要錯誤地購買專用CT。 AKW8115和KW9M的電流互感器(CT)推薦使用URD制造的(分割型CT CTL-CL系列)產品，因此請事先確認規格。
※	電力監控表中并不附帶各種專用電流互感器(CT)。
※	各種專用電流互感器(CT)中分別附帶有1m規格的延長電纜。

品種

AKW8115和KW9M不使用專用CT 。

額定1次側電流		訂貨產品號
分割型	5A/50A	AKW4801C
	100A	AKW4802C
	250A	AKW4803C
	400A	AKW4804C
	600A^※2	AKW4808C
貫通型	50A/100A	AKW4506C
	250A/400A	AKW4507C
	600A^※2	AKW4508C

※1	除AKW8115和KW9M外，請務必根據配電方式進行選購。 (使用二次邊5A CT時也需要使用AKW4801)
※2	600A CT適用的電力監控表可以使用AKW4808C和AKW4508C。

規格

分割型

項目	AKW4801C	AKW4802C	AKW4803C	AKW4804C	AKW4808C
1次側額定電流	5A/50A	100A	250A	400A	600A
2次側額定電流	1.67mA/16.7mA	33.3mA	125mA	200mA	200mA
繞組數	3000 : 1	3000 : 1	2000 : 1	2000 : 1	3000 : 1
比誤差	±2.0％F.S.
貫通孔	φ10mm	φ16mm	φ24mm	φ36mm	φ36mm
耐電壓(初始)	AC1000V/1min (貫通孔與輸出導線之間)		AC2000V/1min (貫通孔與輸出導線之間)
絕緣電阻(初始)	100MΩ以上(DC500V)(貫通孔與輸出導線之間)
誤動作振動	10～55Hz(周期1分鐘)片振幅0.15mm(上下、左右、前后各方向10分鐘)
耐久振動	10～55Hz(周期1分鐘)片振幅0.375mm(上下、左右、前后各方向1小時)
誤動作沖擊	98m/s²以上(上下、左右、前后各方向4次)
耐久沖擊	294m/s²以上(上下、左右、前后各方向5次)
輸出保護	帶±7.5V夾具元件		帶±3.0V夾具元件
允許安裝拆卸次數	約100次
使用溫度范圍	-10～+50°C(但，應無結冰和凝露)
保存溫度	-20～+60°C(但，應無結冰和凝露)
使用環境濕度	35～85%RH(at20°C，應無凝露)
重量 (含中繼電纜)	約60g	約90g	約200g	約295g	約450g

貫通型

項目	AKW4506C	AKW4507C	AKW4508C
1次側額度電流	50A/100A	250A/400A	600A
2次側額定電流	16.7mA/33.3mA	125mA/200mA	200mA
繞組數	3000 : 1	2000 : 1	3000 : 1
誤差比	±1.0％F.S.
貫通孔	Φ17mm	Φ36mm
耐電壓(初始)	AC1000V/1min (貫通孔與輸出導線之間)	AC2000V/1min (貫通孔與輸出導線之間)
絕緣電阻(初始)	100MΩ以上(DC500V)(貫通孔與輸出導線之間)
誤動作振動	10～55Hz(周期1分鐘)片振幅0.15mm(上下、左右、前后各方向10分鐘)
耐久振動	10～55Hz(周期1分鐘)片振幅0.375mm(上下、左右、前后各方向1小時)
誤動作沖擊	98m/s²以上(上下、左右、前后各方向4次)
耐久沖擊	294m/s²以上(上下、左右、前后各方向5次)
輸出保護	帶±7.5V夾具元件	帶±3.0V夾具元件
允許安裝拆卸次數	-
使用溫度范圍	-10～+50℃(但，應無結冰和凝露)
保存溫度	-20～+60℃(但，應無結冰和凝露)
使用環境濕度	35～80%RH(at20°C，應無凝露)
重量 (含中繼電纜)	約70g	約200g	約215g
