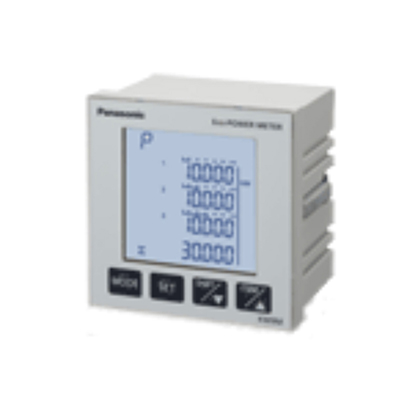

電力環保功率監控表KW9M系列AKW92112

電力監控?分項計量用電力監控表。新增KW9M-A。

編號：101553229

型號：AKW92112

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

1臺設備兼顧節能和電力品質監控

標準型
AKW91110

高功能型
AKW92112

UL 、CE 、CSA 已取得。
CE : 低電壓指令, EMC指令
UL, CSA : NRTL認證(Certified by TüV Rheinland)

2015年7月
對使用便利性進行了升級

標準型?高功能型共通

追加了電流截斷功能

高功能型

追加了警報輸出的輸出對象線間電壓

特點

共通

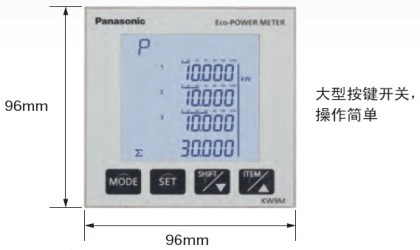

美觀的LCD背光燈，大畫面，統一顯示各相、總電力。
即使是1mA起的小電流，也可顯示。
電源相同，單相2線的情況下，最多可同時測量3電路。
可連接DLL^※記錄數據，并實現可視化。

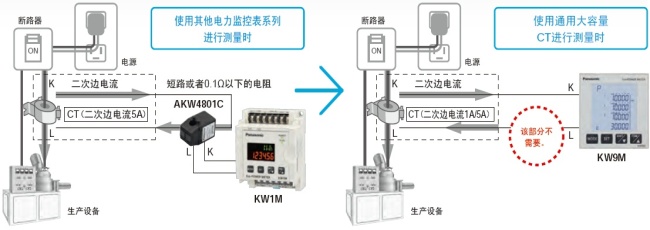

可直接連接已安裝的通用大容量CT(二次邊1A/5A型)，進行測量。
通過可視化軟件，為能源管理提供支持。
簡易需量功能。還對應國外需求!
諧波測量

高功能型

簡易需量功能。還對應國外需求!
諧波測量
相間不平衡改善

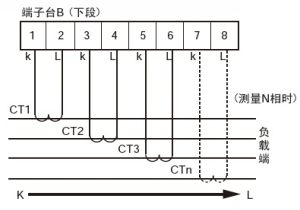

如使用改進型，還可利用第四個CT測量N相。
配備I/O，對應各種輸入輸出
配備豐富的記錄功能

美觀的LCD背光燈，大畫面，統一顯示各相、總電力。

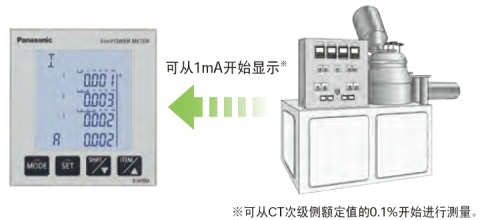

即使是1mA起的小電流，也可顯示。

可監控待機功率，為節能做出貢獻。

電源相同，單相2線的情況下，最多可同時測量3電路。

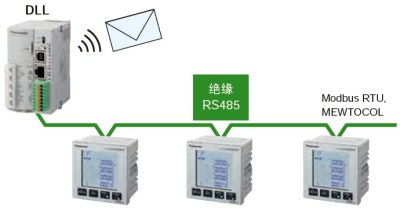

可連接DLL^※記錄數據，并實現可視化。

另外，還可通過E-Mail將報警通報到手機等上。
※DLL是 Data Logger Light 的簡稱。

可直接連接已安裝的通用大容量CT(二次邊1A/5A型)，進行測量。

※不能使用電力監控表專用CT。請使用二次邊1A/5A CT。

電力監控表的測量精度不包含CT誤差。使用其他電力監控表系列進行測量時，需要使用2個CT，但是使用KW9M時，只需1個CT即可直接輸入，而測量精度也高于其他電力監控表系列。

使用可視化軟件，為能源管理提供支持。

通過對消費電力的分析幫助您提高設備利用效率。

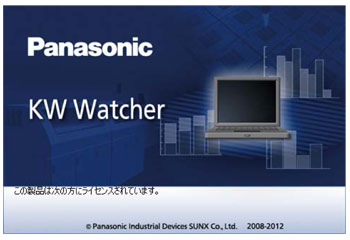

關于KW Watcher軟件的獲取敬請聯系各地營業分公司。

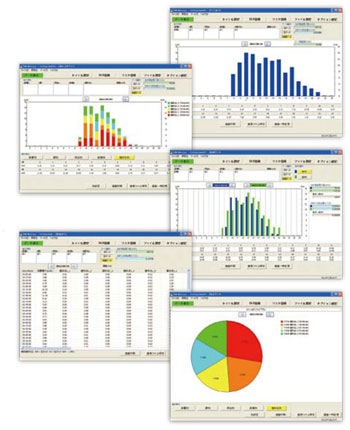

能源管理使DLL收集到的數據實現圖表化的軟件。
■ 設備累計用能柱狀圖、餅圖
■ 時間段、各設備用能比較圖
■ 數值顯示功能
■ 圖表自動更新功能
※使用KW Watcher時，不能同時將3相顯示為圖表(最多可顯示2個比較圖表。)

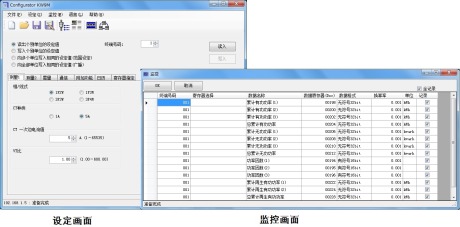

可以簡易地在PC上設置動作設定軟件Configurator KW9M

Configurator KW9M請點此下載

■KW9M 電力監控表各種設定值的確認、變更

因為可以同時對多臺KW9M電力監控表進行設定，節省了分別對每臺進行設定的時間。
讀取1臺KW9M電力監控表設定值，可以對其余的KW9M電力監控表進行拷貝。
可以選擇任意的寄存器號碼設定KW9M電力監控表。

■KW9M 電力監控表測量值的監控、記錄功能

實現任意測量項目的監控、記錄。

簡易需量功能。還對應海外需求!

當前需量或者預測需量達到已設定的需量目標值以上時，將會報警輸出，通知客戶，有助于削減電費。　
配備有國內需量、以IEC規格為準的兩種需量功能，在國外也可使用。
※KW9M標準型是依據IEC規格只搭載了需量測量功能。

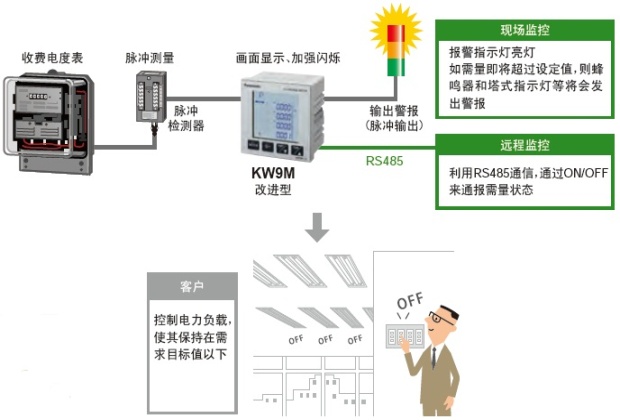

系統構成示例

※	請將簡易需量用作參考值。因該功能所使用的時刻為電力監控表的設定時刻，因此可能會與電力公司管理的30分鐘最大需求用電量(需量電度表)所顯示的時刻有所不同。
※	還對應CT輸入(電力測量)。

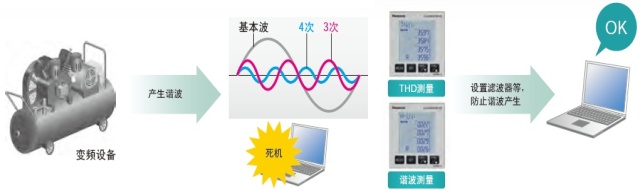

諧波測量

各種變頻設備、熒光燈照明等均容易產生諧波。
造成精密機器等發生誤動作。

※KW9M標準型僅限搭載THD測量功能。

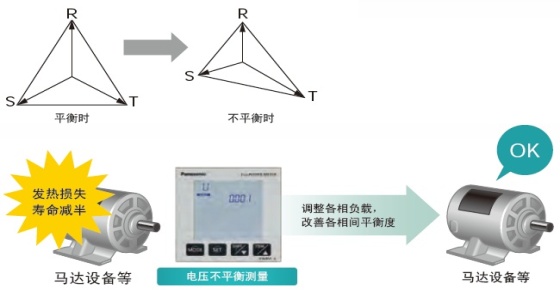

相間不平衡改善 [高功能型]

變壓器采用V形連接或者存在加熱器等不平衡時，易引起各相電壓不平衡，造成馬達等扭矩不足，發熱并壽命縮短。

如使用改進型，還可利用第四個CT測量N相。[高功能型]

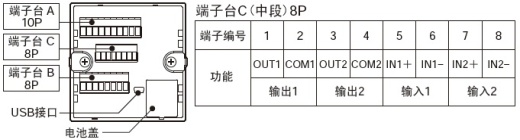

配備I/O，對應各種輸入輸出[高功能型]

脈沖輸入2點
同時對電力量以外的數據(生產量、流量等)進行測量。
采用時鐘校準的觸發輸入，可實現時間同步。

脈沖輸出2點
采用PhotoMOS輸出，還可連接對應NPN輸入和PNP輸入
的設備。

配備豐富的記錄功能

[高功能型]

項目		記錄數
測量值的月份最大值月份最小值 (帶時間戳^※)	電力	12個月
	電流	12個月
	電壓	12個月
	功率因數	12個月
	電源頻率	12個月
	電流不平衡度	12個月
	電壓不平衡度	12個月
最大需量 (有功功率、無功功率、視在功率、反向有功功率、反向無功功率、電流) (帶發生時間的時間戳)		12個月、過去最大
電源品質^※ (帶活動發生時刻、發生期間的時間戳)	瞬間停電	最多10個記錄
	過壓	最多10個記錄
	欠壓	最多10個記錄
	過流	最多10個記錄
	欠流	最多10個記錄

※對于時間戳和電源品質，可利用通信讀取值，并進行確認。無法通過畫面顯示進行確認。

[標準型]

項目	記錄數
最大需量 (有功功率、無功功率、視在功率、反向有功功率、反向無功功率、電流)	過去最大(各1個記錄)

種類

品名	相和線式	輸入測量電壓	輸入測量電流	訂貨產品號
KW9M電力監控表標準型	單相2線單相3線三相3線三相4線 (共用)	0～500V AC	1～65,535A	AKW91110
KW9M電力監控表高功能型	單相2線單相3線三相3線三相4線 (共用)	0～500V AC	1～65,535A	AKW92112

※　不可以使用專用電流互感器 (CT)。請使用2次邊1A/5A的CT。

額定?性能概要

功能概要

種類		標準型	高功能型
測量項目	有功功率	各相,Total <Import(正向)、Export(反向)>
	無功功率	各相,Total <Import(正向)、Export(反向)>
	視在功率	各相,Total
	電力需量	依據IEC61557-12需量	依據IEC61557-12需量 30分鐘需量峰值需量
	有功功率量	各相,Total <Import(正向)、Export(反向)>
	無功功率量	各相,Total <Import(正向)、Export(反向)>
	視在功率量	各相,Total
	電流	各相,平均電流	各相,N相(三相4線時),平均電流
	電流不平衡度	-	Total(N相除外)
	電流THD	各相
	諧波電流	-	各相(2次～31次)
	電流需量	各相電流需量
	電壓	線間電壓(各線間,平均)、相電壓(各相,平均)
	電壓不平衡度	-	Total
	電壓THD	線間、相電壓
	諧波電壓	-	線間、相電壓(2次～31次)
	功率因數	各相,平均
	電源頻率	各相,平均
	脈沖計數值(累計脈沖)	-	2點
	溫度	環境溫度
	日歷(時鐘)	-	內部時鐘
輸入		-	2點
輸出		-	2點

※ 根據IEC61557-12中[測量以及測量設備(PMD)]的國際標準。

測量項目

各種類

種類				標準型	高功能型
項目		單位	數值顯示范圍	當前值 (瞬時值)	當前值 (瞬時值)	最大值 (MAX.)	最小值 (MIN.)
瞬時功率	有功	kW	-99999～0.000～99999	●	●	●	●
	無功	kvar
	視在	kVA
總電量 (import)	有功	kWh	0.00～9999999.9 *總電量累計電力為： 0.000～29999999	●	●	-	-
	無功	kvarh
	視在	kVAh
各時間段 (4種) 電量 (import)	有功	kWh	0.00～9999999.9	-	●	-	-
	無功	kvarh
	視在	kVAh
總反向電量(export)	有功	kWh	0.000～9999999.9 *總電量累計電力為： 0.000～29999999	●	●	-	-
總反向電量(export)	無功	kvarh	0.000～9999999.9 *總電量累計電力為： 0.000～29999999	●	●	-	-
各時間段反向電量(export)	有功	kWh	0.000～9999999.9	-	●	-	-
各時間段反向電量(export)	無功	kvarh	0.000～9999999.9	-	●	-	-
電流		A	0.000～99999	●	●	●	●
	三相4線時的N相	A	0.000～99999	-	●	●	●
電壓(相電壓、線間電壓)		V	0.00～99999	●	●	●	●
	功率因數		-1.000～0.000～1.000	●	●	●	●
電源頻率		Hz	0.00～99.99	●	●	●	●
脈沖計數值			0.000～99999999	-	●	-	-
電量換算值	總		0.000～9999999.9	●	●	-	-
電量換算值	各時間段		0.000～9999999.9	-	●	-	-
溫度		℃	-100.0～100.0	●	●	-	-
日歷/時鐘			2000年1月1日 00時00分00秒～ 2099年12月31日 23時59分59秒	-	●	-	-

※ 數值顯示范圍是指本體顯示部可顯示的范圍，不是可測量范圍。

電力品質

項目		單位	數值顯示范圍	當前值 (瞬時值)	最大值 (MAX.)	最小值 (MIN.)
電流不平衡度^※1	各相	%	0.000～999.99	●	●	●
電壓不平衡度^※1	各相	%	0.000～999.99	●	-	-
電流THD(總諧波畸變率)	各相	%	0.000～400.00	●	-	-
電壓THD(總諧波畸變率)	各相	%	0.000～400.00	●	-	-
諧波電流(2-31次)^※1	各相	%	0.000～400.00	●	-	-
諧波電壓(2-31次)^※1	相	%	0.000～400.00	●	-	-
諧波電壓(2-31次)^※1	線間	%	0.000～400.00	●	-	-

※	測量電壓在額定頻率(商用頻率)以外時，THD(總諧波畸變率)穩定之前可能需要時間。
※1	僅限高功能型

需量測量

項目		單位	數值顯示范圍	當前值 (瞬時值)	最大值 (MAX.)	最小值 (MIN.)
當前需量	有效	kW	0.000～99999	●	●	-
	無效	kvar
	視在	kVA
	反向有功	kW
	反向無功	kvar
	電流	A
預測需量^{※1 ※2}		kW	0.000～99999	●	-	-
預測需量目標比率^{※1 ※2}		%	0.000～99999	●	-	-
脈沖換算電流量^{※1 ※2}		kWh	0.000～999999.99	●	-	-

※	請把需量功能作為標準使用。通過需量功能被算出的需量值，不能得到保證。
※1	僅限高功能型
※2	僅限選擇30分鐘需求時(高功能型)

記錄功能

高功能型

項目		記錄數
測量值的月份最大值月份最小值 (帶時間戳^※)	電力	12個月
	電流	12個月
	電壓	12個月
	功率因數	12個月
	電源頻率	12個月
	電流不平衡度	12個月
	電壓不平衡度	12個月
最大需量 (有功功率、無功功率、視在功率、反向有功功率、反向無功功率、電流) (帶發生時間的時間戳)		12個月、過去最大
電源品質^※ (帶活動發生時刻、發生期間的時間戳)	瞬間停電	最多10個記錄
	過壓	最多10個記錄
	欠壓	最多10個記錄
	過流	最多10個記錄
	欠流	最多10個記錄

※ 對于時間戳和電源品質，可利用通信讀取值，并進行確認。無法通過畫面顯示進行確認。

標準型

項目	記錄數
最大需量 (有功功率、無功功率、視在功率、反向有功功率、反向無功功率、電流)	過去最大(各1個記錄)

用語解說

電力監控表的定義如下所示。

THD(總諧波失真)		相對于電壓或者電流的基本波，高次諧波成分的整體比率(失真程度)。THD值越低，表明失真程度越小。
高次諧波		在正弦波群中，除具備基本頻率的正弦波(基本波)以外的正弦波。高次諧波的頻率是基本波的整數倍，頻率達到正弦波(基本波)2倍(二分之一的波長)的高次諧波被稱為第2高次諧波，而頻率達到n倍(n分之一波長)的高次諧波則被稱為第n高次諧波。
電壓不平衡度		負載不平衡所造成的各相電壓互不相同的程度。在電力監控表中，利用以下計算公式求出電壓不平衡度。 (所有相的最大(或者最小)電壓值－各相的平均電壓值) ÷ 各相的平均電壓值× 100　(%)
電壓不平衡度		負載不平衡所造成的各相電壓互不相同的程度。在電力監控表中，利用以下計算公式求出電壓不平衡度。 (所有相的最大(或者最小) 電壓值－各相的平均電壓值) ÷ 各相的平均電壓值× 100　(%)
欠電壓		設定相對于額定電壓的比率，并以該值為閾值，進行檢測。達到設定比率以下，且該狀態持續100ms以上，則判定為欠電壓。
過電流		設定相對于額定電流的比率，并以該值為閾值，進行檢測。達到設定比率以上，且該狀態持續100ms以上，則判定為過電流。
欠電流		設定相對于額定電流的比率，并以該值為閾值，進行檢測。達到設定比率以下，且該狀態持續100ms以上，則判定為欠電流。
瞬時停電		不足額定電壓5%的電壓如持續100ms以上，則檢測為瞬時停電。
IEC61557-12需求		以IEC61557-12“測量或監控設備(PMD)”為準的需求。
	滑塊間隔需求	利用CT傳感器所測得的電力，按照已設定的間隔(時間寬度)計算需求。在1~60分鐘(以1分鐘為刻度)的范圍內設定電力間隔，按照快要結束時的間隔計算需求值。按照已設定的各個時間開始執行間隔。
	固定塊間隔需求	利用CT傳感器所測得的電力，按照已設定的間隔(時間寬度)計算需求。在1~60分鐘(以1分鐘為刻度)的范圍內設定電力間隔，按照快要結束時的間隔計算需求值。1個間隔結束后，開始執行下一個間隔。
	電流需求	利用熱動形雙金屬方式，按照已設定的間隔，測量平均電流(需要電流)，并將其最大值作為最大需求電流，計算需求。
30分需求		利用CT傳感器所測得的電力、或者電力公司所使用的測量儀器：電力需求用測量儀器和帶脈沖輸出的電度表等的使用脈沖(電力量脈沖)，計算需求。測量30分鐘(每小時的0分～30分、30分～60分的30分鐘)的用電量，并求出平均使用電力(kW)。然后，保存1個月的最大值，并進行顯示。
峰值需求		將1個月內所測得的瞬時電力(有功/無功/視在/再生有功/再生無功)的最大值作為最大需求，并按照4個時間段保存12個月的數據。

本體規格

種類		標準型	高功能型
操作電壓		AC 85～264V
操作電壓		DC 100～300V
額定頻率		50/60Hz
消費電力		約5VA(AC240V　25℃時)	約6VA(AC240V　25℃時)
消費電力		約3W(DC240V　25℃時)	約3W(DC240V　25℃時)
沖擊電流		30A以下(AC/DC240V　25℃時)
允許瞬時停電時間		10ms
使用環境溫度		精度保證-10～+55℃
		動作保證-25～+55℃
		保存-25～+70℃
使用環境濕度		30～85％RH(at 20℃時無結露狀態)
耐電壓(初始值)		絕緣回路間：2000V/1min	絕緣回路間：1500V/1min
耐電壓(初始值)		●所有外殼?端子 ●絕緣回路間 ?所有操作電源端子?所有其他端子 ?所有RS485端子?所有其他端子 ?所有測量電流輸入端子?所有其他端子	●所有外殼?端子 ●絕緣回路間 ?所有操作電源端子?所有其他端子 ?所有RS485端子?所有其他端子 ?所有測量電流輸入端子?所有其他端子 ?所有脈沖輸入端子?所有其他端子 ?所有脈沖輸出端子?所有其他端子
絕緣電阻(初始值)		絕緣回路間：100MΩ以上
耐久振動		10～150Hz(周期7.5分) 單向振幅：0.075mm(上下、左右、前后各方向：1小時)
耐久振動		10～55Hz(周期1分) 單向振幅：0.375mm(上下、左右、前后各方向：1小時)
耐久沖擊		294m/s²以上(上下、左右、前后各方向5次)
顯示方式		帶背光燈LCD
顯示更新時間		100-1000ms (可在設定模式下選擇)
停電存儲方式(電源OFF時)		內部存儲(改寫次數10¹⁰以上)
時鐘功能	范圍	-	2000年1月1日00時00分00秒～ 2099年12月31日23時59分59秒(對應閏年)
	時鐘精度		月差15秒以下(25℃時)
	時鐘備份時間		約1個月 (二次電池備份。*48小時以上通電后電源切斷時 23℃時)
保護構造		前面:IP51 后面:IP20
海拔高度		2000m以下
過壓等級		2
污染度		II
外形		969656mm(無端子臺) 969668mm(含端子臺)
重量		約450g	約480g(含內置二次電池)

測量規格

種類				標準型	高功能型
測量數據				AC正弦波
相線式				單相2線式(最大3CH)、單相3線式、三相3線式、三相4線式(共用)
適用電力系統				100V等級、200V等級、400V等級
測量頻率				50/60Hz
采樣速度	采樣			1.024MHz(約1.0μs)	1.024MHz(約1.0μs)
	數據更新		瞬時值	100ms	100ms
	數據更新		諧波	2.25s	22.5s(2至31次數值)
電壓	直接輸入電壓	單相2線式	L-L	0-500V AC
		單相3線式	L-L	0-500V AC
		單相3線式	L-N	0-250V AC
		三相3線式	L-L	0-500V AC
		三相4線式	L-L	0-500V AC
		三相4線式	L-N	0-289V AC
	阻抗			2MΩ以上(L-N; V1/V2/V3-Vn)
	分辨率			0.01V
	電力損失			約0.2VA(L-N; V1/V2/V3-Vn)
	精度^※1			0.2% *單相3線式的2相電壓、三相3線式的3-1間電壓、三相4線式的線間電壓為0.5%

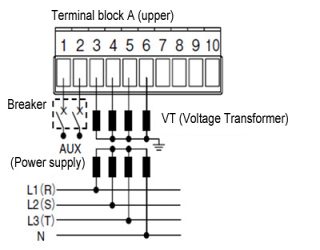

	VT比			1.00-600.00(可在設定模式下選擇) 超過額定負載時需要使用變壓器(VT) (VT的2次側額定110V) 直接輸入時的VT比為1.00
電流	輸入電流 (CT使用)		1次側電流	65,535A以下
	輸入電流 (CT使用)		2次側電流	1A或5A(可在設定模式下選擇)
	最大電流			10A(額定電流的200%)
	過負載耐量			額定電流的1,000%、3秒
	分辨率			0.001A
	電力損失			約0.2VA(各CT K-L間)
	精度^※1			0.2%^※2 ※單相3線式的2(N)相電流、三相3線式的2(S)相電流為0.5%
功率	精度^※1			0.5%
				有功功率Class 0.5S(IEC 62053-22)
				無功功率Class 2(IEC 62053-23)
溫度	精度			±5.0℃(周圍溫度實施補正后(可在設定模式下選擇)) 通電后經過2小時后

※1	不包括CT(電流互感器)、VT(測量儀器用變壓器)的誤差。
※2	關于不足額定值5%的電流，因CT的設定而異，可能會超出精度的保證范圍(最大誤差：0.5%)。
※	從CT二次邊額定值的0.1%開始可進行測量。
※	IEC62053為電量測量設備的國際標準。

輸出規格

(限高功能型)

輸出點數		2點　※通道間絕緣
絕緣方式		PhotoMOS
輸出形式		1a
輸出容量		100mA, 30V AC/DC
輸出模式 (可在設定模式下選擇OUT1/2)		?累計功率脈沖 ?各種報警/事件(脈沖輸入)輸出　(可在設置模式下進行設定)
累積脈沖輸出	脈寬	約100ms
累積脈沖輸出	脈沖輸出單位	0.0001kWh／0.001kWh／0.01kWh／0.1kWh／1kWh／10kWh／100kWh
報警輸出事件輸出	種類	待機功率報警/欠壓報警/過壓報警/瞬停報警/ 欠流報警/電流報警 /瞬時有功功率報警/ 瞬時無功功率報警/瞬時視在功率報警/ 功率因數報警/過頻報警/欠頻報警/ 諧波電壓報警/諧波電流報警/電壓THD報警/ 電流THD報警/電壓不平衡報警/電流不平衡報警/ 電力需量報警/電流需量報警/計數輸出/ 電平輸出(外部控制)
報警輸出事件輸出	恢復方法	自復位(低于設置值的情況下)/重置
保護元件		壓敏電阻^※1

※1	作為保護元件，在本體內部配置有壓敏電阻。在受到浪涌影響的場所中使用時，請在外部安裝保護裝置。

注意事項

(1)	如果每秒1脈沖以上輸出設定為脈沖輸出單位時，電力監控表不能正常輸出脈沖。
(2)	如果脈沖輸出單位OFF時間短時，根據被連接的計數器和PLC(可編程控制器)的不同，有誤計算的可能。

輸入規格

(僅高功能型)

輸入點數		2點*CH間非隔離(COM共通)
隔離方式		輸入專用隔離(與其它功能端子隔離)
輸入方式		接點/無電壓a接點或開路集電極(內部電源驅動)
輸入信號		無電壓輸入	?短路時阻抗；1kΩ以下 (短路電流、約10mA以下) ?短路時剩余電壓：3V以下 ?開放時阻抗；100kΩ以上
輸入模式	IN1	脈沖輸入或外部設備的輸出信號時鐘同步
輸入模式	IN2	脈沖輸入
最高計數速度	IN1	30Hz(選擇脈沖輸入時)
最高計數速度	IN2	2000Hz/30Hz
最小輸入信號寬	IN1	16.7ms ON ：OFF比＝1 ：1
最小輸入信號寬	IN2	0.25ms(選擇2000Hz時)/16.7ms(選擇30Hz時) ON ：OFF比＝1 ：1
預分頻設定	小數點	可設定到小數點以下3位
預分頻設定	范圍	0.001～100.000(可在設定模式下選擇)
輸出模式(選擇脈沖輸出時)		HOLD
保護元件		齊納二極管

需量監控·控制規格

標準型僅對應●標識的項目。

需量方式			? 峰值需量 ? 依據IEC61557-12需量● 1. 滑動式間隔需量 2. 固定式間隔需量 3. 電流需量 ?30分鐘需量 (可在設置模式下進行選擇)
需量監控對象			電流互感器(CT)輸入(IEC需量/30分鐘需量) ● 累積脈沖輸入(僅30分鐘需量)(可在設置模式下進行選擇)
需量時限	依據IEC61557-12需量●		1～60分鐘(可在設置模式下進行設定)
需量時限	30分鐘需量		30分鐘(固定)
需量測量項目			當前值、預測值(僅30分需量)
需量預測方式^※1			傾向1分鐘的算出方式(加算) 需量經過時間的平均算出方式(平均) (可在設置模式下進行選擇)
需量數據更新時間●			1分鐘
需量待機(覆蓋)時間			1～30分鐘(可在設置模式下進行選擇)
顯示	依據IEC61557-12需量●		當前需量(有功/無功/視在/反向有功/反向無功/電流)
顯示	30分鐘需量		電力需量(有功功率)、預測需量、需量目標值、預測需量目標比率、電流當前需量按月最大需量記錄、過去最大需量
保存數據			按月最大需量12個月分(月單位)、過去最大需量●
時限同步方式			外部時刻同步 (根據IN1的脈沖輸入，時刻同步可在設置模式下進行選擇)
外部時限同步信號輸入規格 <IN1>	輸入端子		IN1
	輸入方式		無電壓a接點　或者集電極開路(內部電源驅動)
	脈沖輸入條件		脈寬	50ms以上
	工作電壓/電流		5VDC 10mA
	信號公共端		共通公共端(IN2; 與脈沖輸入共通)
脈沖輸入規格 <IN2>	輸入端子		IN2
	輸入方式		無電壓a接點　或者集電極開路(內部電源驅動)
	脈沖輸入信號		50,000 pulse／kWh < 在外部需要脈沖檢測器> 2,000 pulse／kWh < 在外部需要脈沖檢測器>
		脈沖率	0.001～100.000 kWh／pulse
	脈沖輸入條件	2000Hz	脈寬脈沖間隔	0.25ms以上 0.5ms以上(OFF時間0.25ms以上)
	脈沖輸入條件	30Hz	脈寬脈沖間隔	16.7ms以上 33.4ms以上(OFF時間16.7ms以上)
	工作電壓/電流		5VDC 10mA
	信號公共端		共通公共端(IN1; 與外部時限同步信號輸入共通)

※1	只限在滑動塊間隔需量、固定塊間隔需量時能任意設定時限。

通信規格

<RS485>

電氣規格		符合RS485標準
通信方式		半雙工方式
同步方式		起停同步通信
隔離類型		與內部回路隔離
通信協議		MEWTOCOL、MODBUS(RTU)、DL/T645-2007※1 (可在設定模式下選擇)
連接臺數		99臺(最多)※2
傳輸距離		1,200m※3
傳輸速度		38400、19200、9600、4800、2400、1200bps (可在設定模式下選擇)
傳輸格式	數據長度	8bit(固定)
	奇偶校驗	無/奇數/偶數(可在設定模式下選擇)
	停止位	1bit、2bit(可在設定模式下選擇)

※1	DL/T645為中國的電能表標準。不對應DL/T645-2007以外的標準。
※2	計算機側的RS485設備，建議使用LINEAI(株)公司生產的SI-35,SI-35USB。使用SI-35、SI-35USB、本公司生產的PLC(可連接99臺的機型)時，最多可使用99臺。混合使用上述以外的設備時，最多可連接的臺數被限制為31臺。
※3	連接帶有RS485接口的市售設備時，請通過實際設備進行確認。另外，連接臺數、傳輸距離、通信速度可能會因所連接的設備與傳輸線而異。

<USB>

電氣規格	符合USB2.0規格
插頭形狀	USB系列MiniB型
隔離類型	與操作電源回路隔離
傳輸速度	12Mbps(Full-Speed)
通信協議	Computer Link(MEWTOCOL)

※　使用USB接口時，請安裝專用的USB驅動程序。

尺寸圖

單位mm

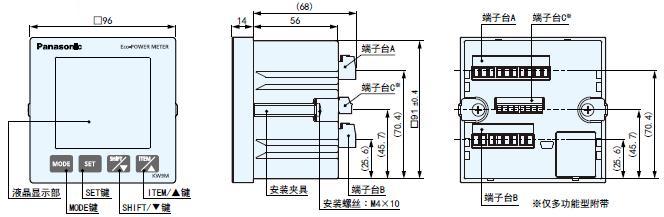

外形尺寸圖

面板開槽尺寸圖

并排安裝時請注意確保足夠的間隔。
參考間隔：上下左右 130mm(本體中心距離)

1)	請將安裝金具從本體上卸下。
2)	把本體從面板前方插入方孔。
3)	將安裝金具嵌入外殼左右的溝槽內,均勻擰緊螺釘，并確認是否有松動。 (鎖緊扭矩:0.2-0.3N?m) 螺釘切勿擰得太緊，否則容易發生變形，敬請注意。 ? 可安裝面板的厚度:1-5mm

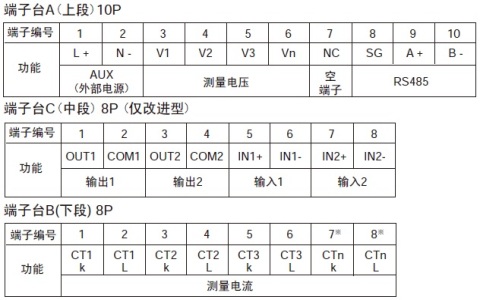

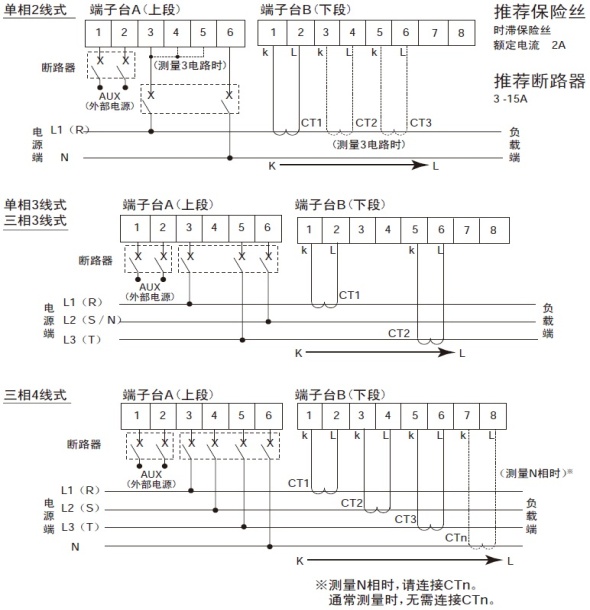

端子排列?接線圖

關于端子接線

請參考端子排列?接線圖，正確接線。
為安全起見，并保護設備，請務必在操作電源輸入部連接熔斷器或斷路器。另外，測量電壓輸入端子中并未內置電源開關、斷路器以及熔斷器。請務必在本體附近另外設置這些裝置。
在完成所有配線之前，請勿打開操作電源。
一次邊通電時，CT二次邊請勿開路。另外，CT的一次邊通電時，請勿拆下端子臺。否則會引起觸電，造成CT故障。

使用后，請揭下標簽，拆下電池，并按照所在地區的規定報廢。

<端子臺A/B規格>
螺絲尺寸: M2.5
鎖緊扭矩: 0.4-0.5N?m
可連接電線(推薦壓接端子):
單線0.13-4mm²(AWG26-12)
絞線0.2-4mm²(AWG24-12)
2線連接時(同一尺寸電線 2 根連接)
單線/雙線2根ｘ 0.5-2.1mm²(AWG20-14)

<端子臺C規格>
螺絲尺寸: M2.0
鎖緊扭矩: 0.2-0.25N?m
可連接電線(推薦壓接端子):
單線0.08-1.5mm²(AWG28-16)
雙線0.2-1.5mm²(AWG24-16)
導線絕緣層的剝離長度: 7-8 mm

端子排列

※N相測量僅限高功能型

接線圖

※測量N相時，請連接CTn。通常測量時，無需連接CTn。

■對超過輸入電壓規格的負載進行測量時
對超過輸入電壓規格的負載進行測量時，需要使用測量儀器用變壓器(VT)。
對于安裝在電壓輸入部分的VT，請使用二次邊電壓達到110V的市售測量儀器用變壓器。
如使用測量儀器用以外的變壓器，則無法正確地進行測量。
在低壓回路中，VT(測量儀器用變壓器)、CT(電流互感器)的二次邊無需實施接地。

*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。

欧美精品1卡二卡三卡四卡-无码少妇一区二区-国产在线拍揄自揄拍无码视频-一本一本久久a久久精品综合麻豆-中文字幕人成无码人妻
