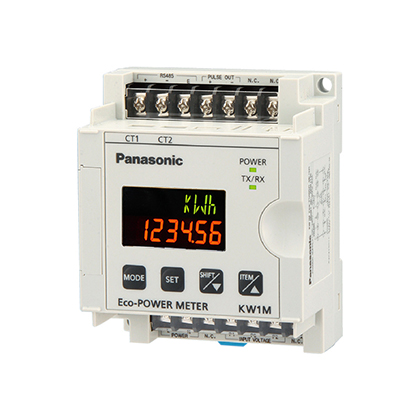

KW1M(標準型)
|
|
|
CE 、Korean S Mark 已取得。
CE : EMC指令, 低電壓指令
韓國S標志 : 僅限 AKW1110, AKW1111
特點
1.進深(厚度)50mm的小型?薄形形狀

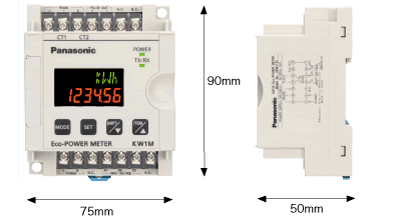

75mm×90mm×50mm 寬75mm和斷路器3P模塊尺寸一致。
|
2.最適合組裝到機器內和控制柜內
「螺釘固定」、「DIN導軌」的兩種安裝方式。
以前沒有安裝孔是無法安裝的，如今可以在即有機器上安裝。
另外，可以安裝在機器和分電盤?配電盤的限幅器部分，從外部就無法觸及功率表。
3.可切換使用電能和使用電費的顯示。
按下前面的ITEM按鍵，輕松轉換顯示。
4.可顯示CO2的換算值。
按下前面的ITEM按鍵可以輕松顯示。
5.對應網絡功能
1.根據RS485標準
2.MEWTOCOL?Modbus(RTU)※ Protocol
※Modbus Protocol是Modicon Inc.開發的用于PLC的通信協議。
6.搭載通知功能
AKW1110:超額使用功率?電流警報:功率和電流超額時發出警報通知。
AKW1111:超額使用功率?電流?待機功率警報:功率和電流超額時發出的報警通知。
7.搭載計時器功能
可以測定負載的通電時間。
8.搭載端子蓋確保操作時安全性
-
-
400-920-9200【手機OK】
種類
主體
| 品名 | 輸入測量電壓 | 訂貨產品號 |
|---|---|---|
| KW1M 電力監控表 |
100/200V AC |
AKW1110 |
|
KW1M 電力監控表 (對應400V AC型) |
100/200V AC 400V AC |
AKW1111 |
| 相位及線式 | 操作電源 | 輸入測量電流 | 電流互感器(另售) | 端子類型 |
|---|---|---|---|---|
|
單相2線式 單相3線式 三相3線式 三相4線式 ※1 |
100-240V AC 50/60Hz |
50A 100A 250A 400A 600A |
專用型 5A/50A/100A/250A/400A/600A |
AKW1110： 螺釘端子(M3+/-螺釘) AKW1111： 螺釘端子 (M3+/-螺釘)和 (M3.5+/-螺釘)※2 |
| ※1 | 三相4線式僅限AKW1111 |
|---|---|
| ※2 | M3.5+/-螺釘僅限AKW1111的操作電壓、電壓輸入(P0、P1、P2、P3)端子 |

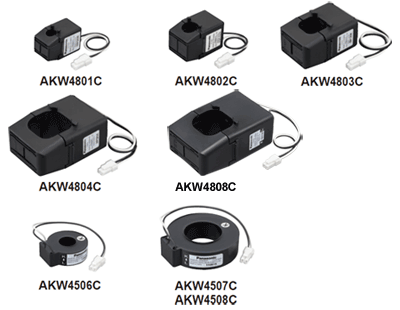

專用電流互感器(CT)
專用電流傳感器(CT)和主體不在同一包裝內。
請務必根據配電方式來購買專用CT。(使用二次邊5ACT時，需要使用AKW4801C。)
| 額定1次側電流 | 訂貨產品號 | |
|---|---|---|
|
分 割 型 |
5A/50A | AKW4801C |
| 100A | AKW4802C | |
| 250A | AKW4803C | |
| 400A | AKW4804C | |
| 600A | AKW4808C | |
|
貫 通 型 |
50A/100A | AKW4506C |
| 250A/400A | AKW4507C | |
| 600A | AKW4508C | |
額定?性能概要
測定項目
| 測定項目 | 單位 | 數據顯示范圍 | |
|---|---|---|---|
| 瞬時功率(有效) | kW | 0.00 ～ 9999.99 | |
| 累計用電量(有效) | kWh/ MWh |
0.00 ～ 9999.99MWh 9位顯示時：0.00 ～ 9999999.99kWh |
|
| 電流 | R電流 | A | 0.0 ～ 6000.0 |
| S電流(僅限AKW1111) | A | 0.0 ～ 6000.0 | |
| T電流 | A | 0.0 ～ 6000.0 | |
| 電壓 | R(RS)電壓 | V | 0.0 ～ 9999.9 |
| S(RT)電壓(僅限AKW1111) | V | 0.0 ～ 9999.9 | |
| T(TS)電壓 | V | 0.0 ～ 9999.9 | |
| 電費 ※ | 0.00 ～ 999999 | ||
|
二氧化碳換算值
|
kg-CO2 | 0.00 ～ 999999 | |
| 功率因數(僅限AKW1111) |
0.00～1.00 (有超前(-)、滯后的識別) (但是僅限位相角為θ=-90～+90度的范圍內) |
||
| 電源頻率(僅限AKW1111) | 47.5～63.0Hz | ||
| 計時器 | ON 時間 | h(Hour) | 0.0 ～ 99999.9 |
| OFF 時間 | h(Hour) | 0.0 ～ 99999.9 | |
| 脈沖計數器(僅限AKW1111) | 0～999999 | ||
| ※ | 目的在于節能，用于進行自主管理，不能將其用作電費付款計算。 |
|---|
額定值及性能
本體規格
| 項目 | 規格 | |
|---|---|---|
| 額定操作電壓 | 100-240V AC | |
| 額定電源頻率 | 50/ 60Hz共用 | |
| 額定消耗功率 |
6VA(AKW1110)(AC240V 25℃)/8VA(AKW1111) (AC240V 25℃)
|
|
| 允許操作電壓范圍 | 85-264V AC(額定操作電壓的85％ ～ 110％) | |
| 允許瞬時停電時間 | 10ms | |
| 使用環境溫度 | -10℃ ～ +50℃(保存溫度為-25℃ ～ +70℃) | |
| 使用環境濕度 | 30 ～ 85％RH(at 20℃ 應無凝露) | |
| 耐電壓(初始値) |
絕緣的電路之間：2000V/1min |
外殼 ? 所有端子 絕緣電路之間 ※1 ?所有操作電源端子 ? 所有模擬輸入端子 ?所有操作電源端子 ? 所有脈沖輸入端子 ?RS485 ? 所有其他端子 ?所有脈沖輸出端子 ? 所有其他端子 |
| 絕緣電阻(初始値) |
與耐電壓的測量部位相同：100MΩ以上 (DC500V兆歐表測試) |
|
| 耐久振動 | 10 ～ 55Hz(周期1分鐘)片振幅:0.375mm(上下、左右、前后各個方向: 1小時) | |
| 耐久沖擊 | 294m/s2以上(上下、左右、前后各個方向5次) | |
| 顯示方式 |
帶背光燈的LCD 上段顯示：綠色 4位16段 字符高度：6.5mm 下段顯示：琥珀色 6位7段 字符高度：7.5mm |
|
| 停電存儲方式 |
EEPROM(改寫次數10萬次以上) |
|
| 外形 | 75ｘ90ｘ50mm | |
| 重量 | 約170g | |
| ※1 |
模擬量輸入端子: No.3～6 (AKW1111)、No.4～6 (AKW1110) 脈沖輸入端子: No.12,13 (AKW1111) 空端子(N.C.) 端子在內部連接到模擬量輸入電路。 |
|---|
輸入規格
功率輸入規格
| 項目 | AKW1111 | AKW1110 | ||
|---|---|---|---|---|
| 相位及線式 |
單相2 線、單相3 線、三相3 線、 三相4 線(共用) |
單相2 線、單相3 線、三相3 線(共用) | ||
| 輸入電壓 | 額定 |
單相2 線: 0-440V AC(線間電壓) 單相3 線: 0-220V AC(相電壓) 三相3 線: 0-440V AC(線間電壓) 三相4 線: 0-254V AC (相電壓) |
單相2 線:0-220V AC(線間電壓) 單相3 線:0-110V AC(相電壓) 三相3 線:0-220V AC(線間電壓) |
|
| 允許測量電壓 | 額定輸入電壓的120％ | |||
|
單相2 線: 0-528V AC(線間電壓) 單相3 線: 0-264V AC(相電壓) 三相3 線: 0-528V AC(線間電壓) 三相4 線: 0-300V AC(相電壓) |
單相2 線:0-264V AC(線間電壓) 單相3 線:0-132V AC(相電壓) 三相3 線:0-264V AC(線間電壓) |
|||
| VT比 |
1.00～99.99(可在設置模式下設置) ＊對超過額定輸入電壓的負載進行測量的情況下，需要使用一個計量儀器用變壓器(VT)。VT的二次邊額定為110V。 |
|||
| 輸入電流 | 1次邊額定 |
使用專用CT的情況下 ?5A/50A/100A/250A/400A/600A(可在設置模式下進行選擇) 使用2次邊5A CT的情況下 ?1 ～ 4000A(可在設置模式下設置) ※600A以上將5A用專用CT和二次邊額定電流5A的CT進行組合使用 |
||
| 特殊功能 | 切斷電流 | 1.0 ～ 50.0％F.S. (可在設置模式下設置) | ||
| 切斷電壓 |
額定電壓的5％以下 特殊功能(根據額定電壓x0.05xVT 比被要求的電壓值以下)(固定) |
|||
| 計時器閾值電流 | 1.0 ～ 100.0％F.S. | |||
|
精度 (不包括 CT?VT的誤差) |
指示精度 |
瞬時功率 累計用電量 電費 二氧化碳換算值 |
±(2.0% F.S.+1digit)以內 但是5ACT模式下為±(2.5%F.S.+1digit)以內 (at 20℃、額定輸入、額定電源頻率、功率因數1) ＊精度保證范圍：額定電流的5～100% |
|
| 電流 |
±(1.0% F.S.+1digit)以內 但是5ACT模式下為±(2.5%F.S.+1digit)以內 (at 20℃、額定輸入、額定電源頻率、功率因數1) ＊精度保證范圍：額定電流的5～100% |
|||
| 電壓 | ±(1.0% F.S.+1digit)以內(at 20℃、額定輸入、額定電源頻率、功率因數1) | |||
| 計時器 |
±(0.01％+1 digit)(at 20℃) [電源啟動、電流通電啟動的情況下，±(0.01％+1s+1 digit)(at 20℃)] |
|||
| 溫度特性 |
±(1.0% F.S.+1digit)以內 但是5ACT模式下為±(1.5%F.S.+1digit)以內 (－10～50℃的范圍、額定輸入、功率因數1) |
|||
| 電源頻率特性 |
±(1.0% F.S.+1digit)以內 但是5ACT模式下為±(1.5%F.S.+1digit)以內 (對于額定頻率基準下頻率數±5％變化、額定輸入、功率因數1) |
|||
脈沖輸入規格 ※僅限AKW1111(400VAC 對應型)
| 輸入模式 | 加計數(固定) | |
|---|---|---|
| 最高計數速度 | 2kHz /30Hz(可在設置模式下進行選擇) | |
| 脈沖輸入 |
最小輸入信號寬度: 0.25ms(選擇2kHz 時) /16.7ms(選擇30Hz時) ON:OFF 比= 1 : 1 |
|
| 輸入信號 (at 20℃) |
觸點/無觸點(開路集電極) ?短路時阻抗:1kΩ以下 ?短路時殘留電壓:2V 以下 ?開路時阻抗:100kΩ以上 |
|
| 模式 | HOLD(超過計數) | |
| 預設參數設置 | 小數點 | 可設置到小數點后3位 |
| 范圍 | 0.001～100.000(可在設置模式下設置) | |
輸出規格
累計有效用電量脈沖輸出(晶體管輸出)規格
| 項目 | AKW1111 | AKW1110 |
|---|---|---|
| 輸出點數 | 1點 | |
| 絕緣方式 | 光耦合器 | |
| 輸出形式 | 開路集電極 | |
| 輸出容量 | 100mA 30V DC | |
| 脈寬 | 約100ms | |
| ON時最大壓降 | 1.5V以下 | |
| OFF時漏電流 | 100μA以下 | |
| 脈沖輸出單位 |
0.001 / 0.01 / 0.1 / 1 / 10 / 100kWh / 功率警報(AL-P)/ 電流警報(AL-C)/ 待機功率警報(AL-S)/ 計數器輸出(Cnt) (可在設置模式下進行選擇) |
0.001 / 0.01 / 0.1 / 1 / 10 / 100kWh / 功率警報(AL-P)/ 電流警報(AL-C) (可在設置模式下進行選擇) |
對于可測量的最小的脈沖輸出單位，建議設置為1秒鐘的輸出脈沖小于4個脈沖。
計算方法(脈沖輸出單位：PL-P的值)>(最大測定功率[kW])/(3600[s]×4[脈沖/s])
| ※1 | 將脈沖輸出單位設置為1秒鐘輸出4個脈沖以上時，可能會出現錯誤計數。 |
|---|---|
| ※2 | 脈沖輸出單位中OFF時間較短時，可能會因所連接的計數器、PLC而發生錯誤計數。 |
通信規格
| 項目 | 規格 | |
|---|---|---|
| 電氣規格 | 符合RS485標準 | |
| 通信協議 | MEWTOCOL/MODBUS(RTU)(可在設置模式下進行選擇) | |
| 絕緣型 | 內部回路與絕緣 | |
| 連接臺數 | 99臺(最大)※2、※3 | |
| 傳輸距離 | 1,200m ※1 | |
| 傳輸速度 | 38400/19200/9600/4800/2400bps(可在設置模式下進行選擇) | |
|
傳輸 格式 |
數據長 | 8bit / 7bit (可在設置模式下進行選擇) ※4 |
| 奇偶校驗 | 無/奇數/偶數(可在設置模式下進行選擇) | |
| 停止位 | 1bit (固定) | |
| 通信方式 | 半雙工 | |
| 同期方式 | 異步通信方式 | |
| 終端電阻 | 約120Ω(內置) | |
| ※1 |
連接帶有RS485接口的市售設備時，請通過實際設備進行確認。 另外，連接臺數、傳輸距離、通信速度可能會因所連接的機器和傳輸線路而發生改變。 |
|---|---|
| ※2 | 計算機側的RS485設備，建議使用(株)Lineeye公司生產的SI-35，SI-35USB。 |
| ※3 | 使用SI-35、SI-35USB、本公司生產的PLC(可連接99臺的機型)時，最多可使用99臺(但，通過C-NET適配器連接時為32臺(最大))。混合使用上述以外的設備時，最多可連接的臺數為31臺。 |
| ※4 | MODBUS(RTU)協議中僅數據長度8bit動作。 |
RS485通信 推薦電纜
| 電纜 | 導體 | 絕緣體 | 電纜直徑 | 等效電纜舉例 | ||
|---|---|---|---|---|---|---|
| 尺寸 | 電阻值(at20℃) | 材質 | 厚度 | |||
|
雙絞線 屏蔽電纜 |
1.25mm2(AWG16)以上 | 最大16.8Ω/km | 聚乙烯 | 最大0.5mm | 約8.5mm |
日立電線KPEV-S1.25mm2×1P Belden社9860 |
| 0.5mm2(AWG20)以上 | 最大33.4Ω/km | 聚乙烯 | 最大0.5mm | 約7.8mm |
日立電線KPEV-S0.5mm2×1P Belden社9207 |
|
| VCTF | 0.75mm2(AWG18)以上 | 最大25.1Ω/km | 聚氯乙烯 | 最大0.6mm | 約6.6mm | VCTF0.75mm2×2C(JIS) |
| 電纜 | 雙絞線屏蔽電纜 | VCTF |
|---|---|---|
| 截面圖 |
|
|
| ※1 | 請使用屏蔽型的雙絞電纜。 |
|---|---|
| ※2 | 請只使用一種傳輸電纜。請勿混合使用兩種以上的傳輸電纜。 |
| ※3 | 在干擾環境惡劣的地方，請使用帶屏蔽的雙絞電纜。 |
尺寸圖
- 單位mm

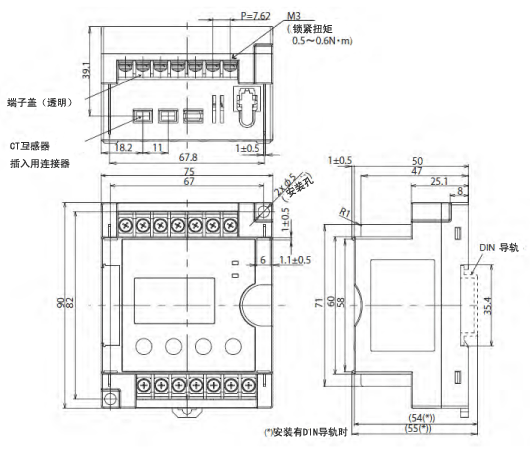

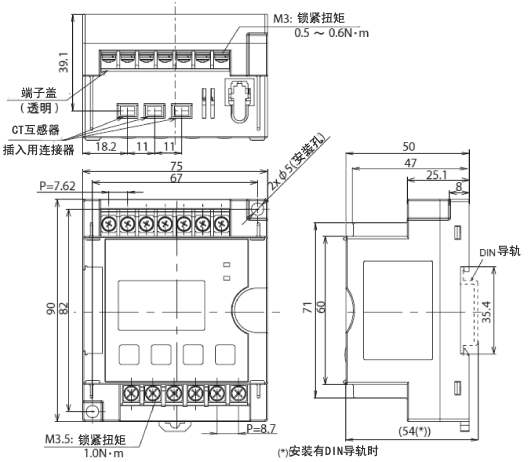

AKW1110主體
|
安裝孔加工圖(共通)
|

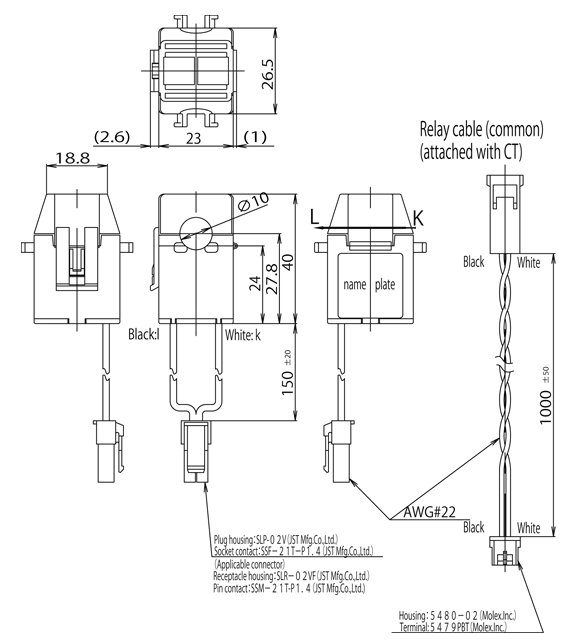

(專用電流傳感器CT 分割型 5A/50A 用)AKW4801C
|
|

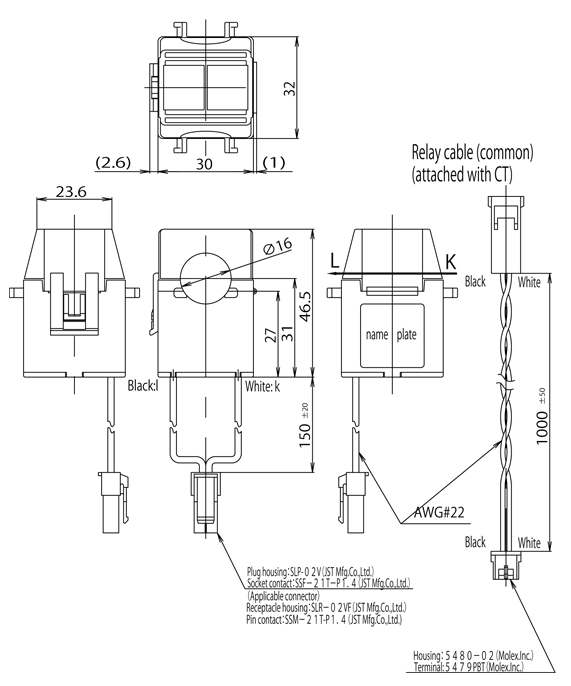

(專用電流傳感器CT 分割型 100A 用)AKW4802C
|
|
(專用電流傳感器CT 分割型 250A 用)AKW4803C
|
|
(專用電流傳感器CT 分割型 400A 用)AKW4804C
|
|

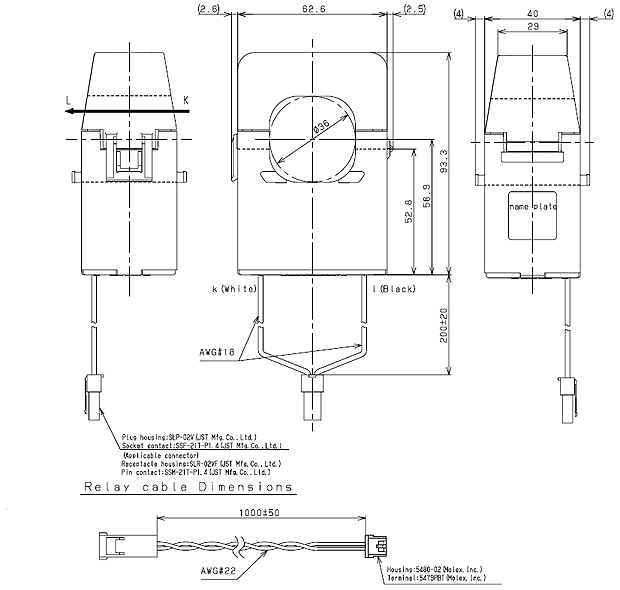

(專用電流傳感器CT 分割型 600A 用)AKW4808C
|
|

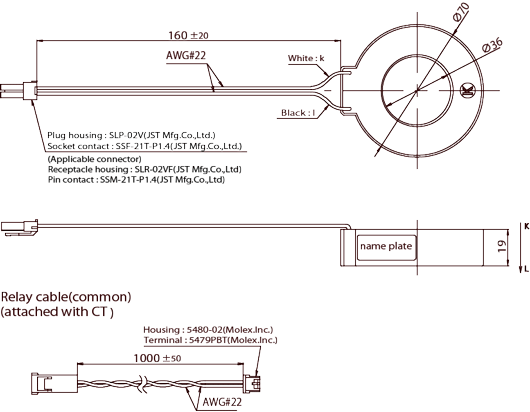

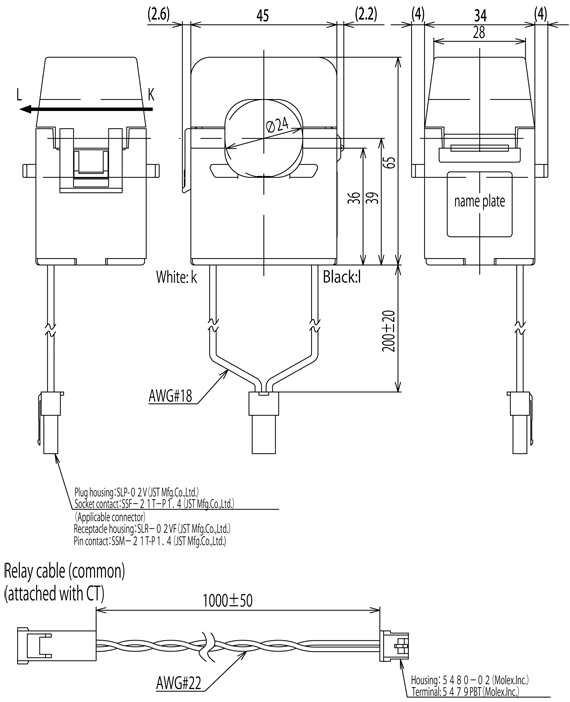

(專用電流傳感器CT 貫通型 50A/100A 用)AKW4506C
|
|

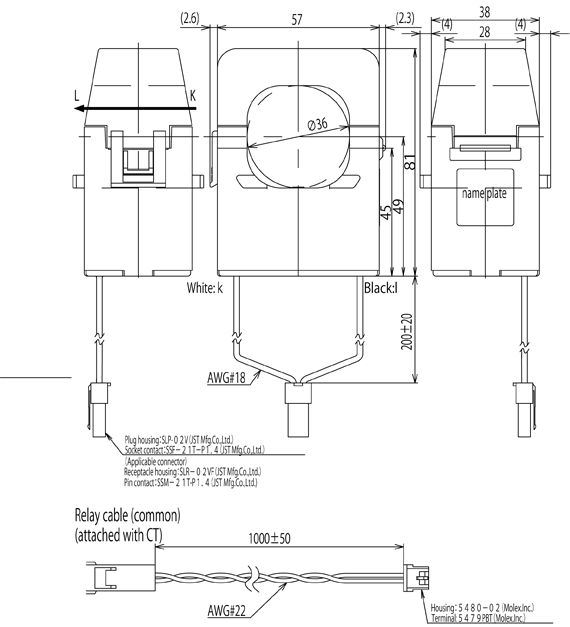

(專用電流傳感器CT 貫通型 250A/400A、600A 用)AKW4507C、AKW4508C
|
|
端子配列?接線圖

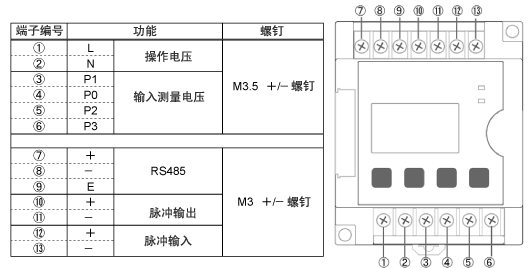

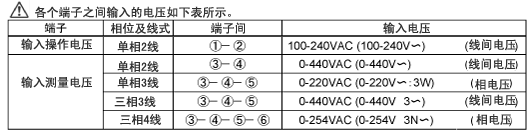

AKW1111端子配列
端子接線時應嚴格按照端子排列、接線圖進行，檢查并確保正確無誤。
接線完成后，為安全起見，請務必安裝好附帶的端子蓋。
|
|

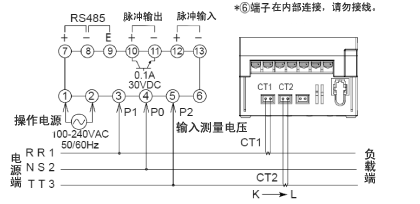

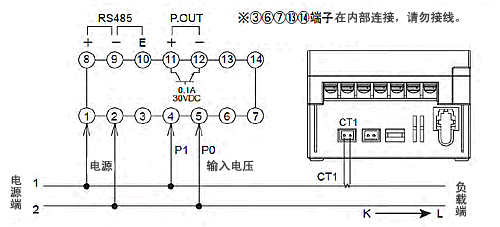

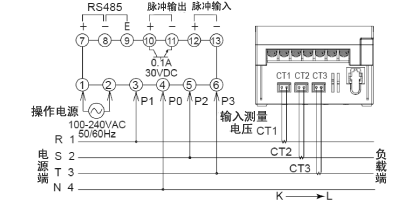

AKW1111主體接線圖
為安全起見和保護設備，請在電壓輸入部連接一個斷路器(3～15A)。 在低壓電路中，請勿將VT(計量儀器用變壓器)，CT(電流互感器)的2次邊接地。
|
|
|
超過額定輸入電壓負載測定時
對超過額定輸入電壓440V AC的負載進行測量的情況下，需要使用VT(測量儀器用變壓器)。請使用市售的2次邊額定值為110V的VT。在低壓電路中，請勿將VT(計量儀器用變壓器)，CT(電流互感器)的2次邊接地。
|
|
|
|||||||||

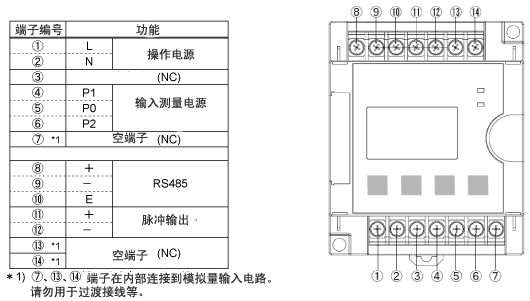

AKW1110端子配列
端子接線時應嚴格按照端子排列、接線圖進行，檢查并確保正確無誤。
接線完成后，為安全起見，請務必安裝好附帶的端子蓋。
|
|

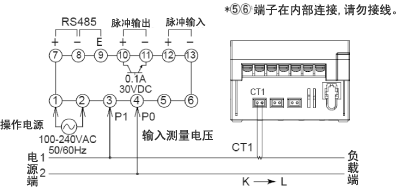

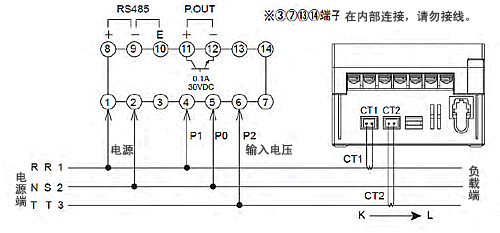

AKW1110主體接線圖

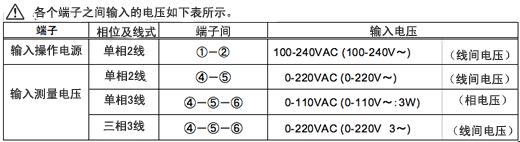

考慮到安全·保護設備，請在電壓輸入部連接斷路器(3～15A)。在低壓電路中，請勿將VT(計量儀器用變壓器)，CT(電流互感器)的2次邊接地。
|
|
超過額定輸入電壓負載測定時
對220V AC的負載進行測量的情況下，需要使用VT(測量儀器用變壓器)。請使用市售的2次邊額定值為110V的VT。在低壓電路中，請勿將VT(計量儀器用變壓器)，CT(電流互感器)的2次邊接地。
|
|
配線上的注意事項

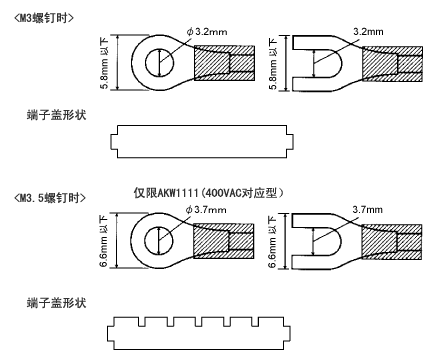

- 1.關于端子螺釘的緊鎖扭矩螺釘請按照，M3螺釘請按照0.5～0.6N?m，M3.5螺釘請按照1.0N?m 進行緊固，避免出現松動。使用壓接端子的情況下，請使用適合M3、M3.5螺釘的帶絕緣套管的壓接端子。
- 2.關于保護設備，請在操作電源中另外設置電源開關和斷路器。另外，測量電壓輸入端子中未內置電源開關、斷路器以及保險絲。請務必另外設置這些裝置。
- 3.操對于操作電源以及測量電壓輸入端子的配線，建議使用橫截面積為0.75～1.25mm2 的電線。
- 4.各種電線請使用難燃性的電線(UL線等)。
|

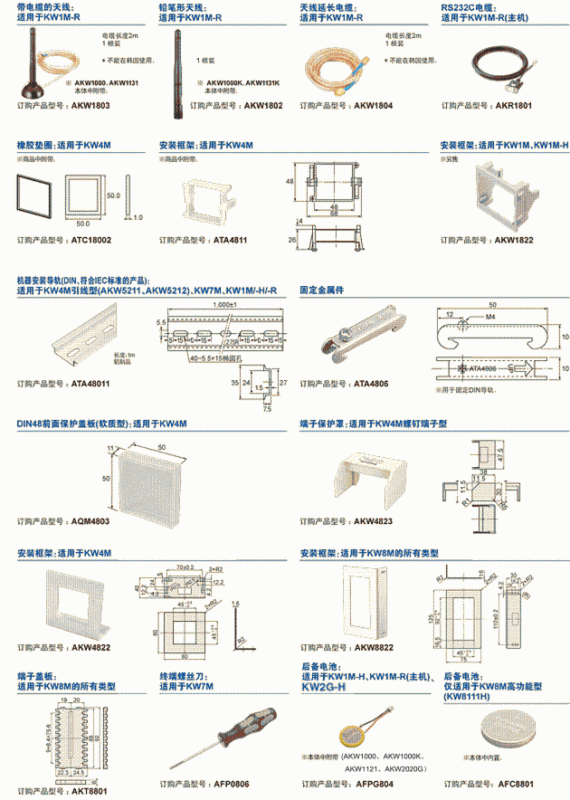

可選件
您可在相應的表中找到合適型號的可選件。
1.可選件
|
2.專用電流互感器(CT)
| ※ | 專用電流互感器(CT)為電路電壓440V以下低壓專用產品。高壓電路無法使用。 |
|---|---|
| ※ | 使用除AKW8115和KW9M外的各種電力監控表測量高壓電路的情況下，需要組合使用高壓電路用市售2次邊電流為5A的CT和5A用專用CT(AKW4801C)，因此請務必準備AKW4801C。詳情請參照各個產品的用戶手冊等。 |
| ※ |
使用AKW8115和KW9M測量的情況下，不能使用專用CT，因此請注意不要錯誤地購買專用CT。 AKW8115和KW9M的電流互感器(CT)推薦使用URD制造的(分割型CT CTL-CL系列)產品，因此請事先確認規格。 |
| ※ | 電力監控表中并不附帶各種專用電流互感器(CT)。 |

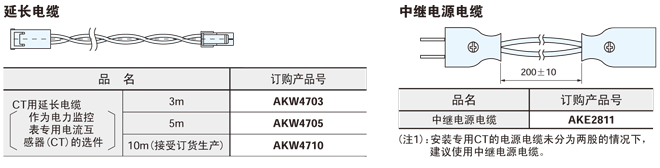

| ※ | 各種專用電流互感器(CT)中分別附帶有1m規格的延長電纜。 |
|
品種
|
AKW8115和KW9M不使用專用CT 。 |
|---|
| 額定1次側電流 | 訂貨產品號 | |
|---|---|---|
|
分 割 型 |
5A/50A | AKW4801C |
| 100A | AKW4802C | |
| 250A | AKW4803C | |
| 400A | AKW4804C | |
| 600A※2 | AKW4808C | |
|
貫 通 型 |
50A/100A | AKW4506C |
| 250A/400A | AKW4507C | |
| 600A※2 | AKW4508C | |
| ※1 |
除AKW8115和KW9M外，請務必根據配電方式進行選購。 |
|---|---|
| ※2 |
600A CT適用的電力監控表可以使用AKW4808C和AKW4508C。 |
規格
分割型
| 項目 | AKW4801C | AKW4802C | AKW4803C | AKW4804C | AKW4808C |
|---|---|---|---|---|---|
| 1次側額定電流 | 5A/50A | 100A | 250A | 400A | 600A |
| 2次側額定電流 | 1.67mA/16.7mA | 33.3mA | 125mA | 200mA | 200mA |
| 繞組數 | 3000 : 1 | 3000 : 1 | 2000 : 1 | 2000 : 1 | 3000 : 1 |
| 比誤差 | ±2.0％F.S. | ||||
| 貫通孔 | φ10mm | φ16mm | φ24mm | φ36mm | φ36mm |
| 耐電壓(初始) |
AC1000V/1min (貫通孔與輸出導線之間) |
AC2000V/1min (貫通孔與輸出導線之間) |
|||
| 絕緣電阻(初始) | 100MΩ以上(DC500V)(貫通孔與輸出導線之間) | ||||
| 誤動作振動 | 10～55Hz(周期1分鐘)片振幅0.15mm(上下、左右、前后各方向10分鐘) | ||||
| 耐久振動 | 10～55Hz(周期1分鐘)片振幅0.375mm(上下、左右、前后各方向1小時) | ||||
| 誤動作沖擊 | 98m/s2以上(上下、左右、前后各方向4次) | ||||
| 耐久沖擊 | 294m/s2以上(上下、左右、前后各方向5次) | ||||
| 輸出保護 | 帶±7.5V夾具元件 | 帶±3.0V夾具元件 | |||
| 允許安裝拆卸次數 | 約100次 | ||||
| 使用溫度范圍 | -10～+50°C(但，應無結冰和凝露) | ||||
| 保存溫度 | -20～+60°C(但，應無結冰和凝露) | ||||
| 使用環境濕度 | 35～85%RH(at20°C，應無凝露) | ||||
|
重量 (含中繼電纜) |
約60g | 約90g | 約200g |
約295g |
約450g |
貫通型
| 項目 | AKW4506C | AKW4507C | AKW4508C | |
|---|---|---|---|---|
| 1次側額度電流 | 50A/100A | 250A/400A | 600A | |
| 2次側額定電流 | 16.7mA/33.3mA | 125mA/200mA | 200mA | |
| 繞組數 | 3000 : 1 | 2000 : 1 | 3000 : 1 | |
| 誤差比 | ±1.0％F.S. | |||
| 貫通孔 | Φ17mm | Φ36mm | ||
| 耐電壓(初始) |
AC1000V/1min (貫通孔與輸出導線之間) |
AC2000V/1min (貫通孔與輸出導線之間) |
||
| 絕緣電阻(初始) | 100MΩ以上(DC500V)(貫通孔與輸出導線之間) | |||
| 誤動作振動 | 10～55Hz(周期1分鐘)片振幅0.15mm(上下、左右、前后各方向10分鐘) | |||
| 耐久振動 | 10～55Hz(周期1分鐘)片振幅0.375mm(上下、左右、前后各方向1小時) | |||
| 誤動作沖擊 | 98m/s2以上(上下、左右、前后各方向4次) | |||
| 耐久沖擊 | 294m/s2以上(上下、左右、前后各方向5次) | |||
| 輸出保護 | 帶±7.5V夾具元件 | 帶±3.0V夾具元件 | ||
| 允許安裝拆卸次數 | - | |||
| 使用溫度范圍 | -10～+50℃(但，應無結冰和凝露) | |||
| 保存溫度 | -20～+60℃(但，應無結冰和凝露) | |||
| 使用環境濕度 | 35～80%RH(at20°C，應無凝露) | |||
|
重量 (含中繼電纜) |
約70g | 約200g | 約215g | |
