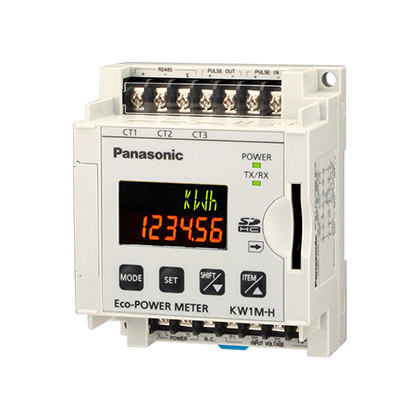

電力環保功率監控表KW1M-H系列AKW1121

支持SD卡可收集簡單的數據。支持三相4線式。

編 號：101555226

型 號：AKW1121

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件

KW1M-H(SD卡對應型)

CE Marking Korean S Mark

CE 、Korean S Mark 已取得。
CE : EMC指令, 低電壓指令
韓國S標志 : 僅限 AKW1121

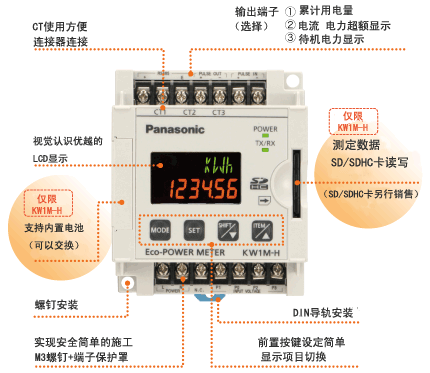

特點

1.功率使用量的自動記錄


  • 可以記錄以1,10,15,30,60分鐘為周期(可選擇)測定的數據
  • 可以顯示1月、1天、1小時的歷史日志(最大1.5年)
  • 通過SD卡讀取數據


2.AC400V直接輸入


  • AC400V和三相4線式電壓直接輸入
  • 對應海外市場和使用高電壓的大規模工廠


3.功率/脈沖同時測量


  • 功率和脈沖同時測量


4.通知(外部輸出)功能


  • 待機功率警報:發現機器?設備的待機功率異常的警報
  • 超額功率?電流警報:發現功率和電流的超額使用的警報

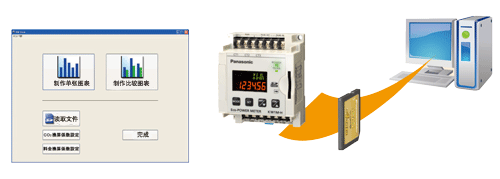

5.可見簡單?便利地通過SD卡讀取CSV文件制成圖表。

  • 關于電力顯示工具KW View軟件的獲取敬請聯系各地營業分公司。


6.需求監控功能

對于「簡易的需求功能」，通過對限定30分鐘平均電力的推算，具有可以判斷每分鐘電力的功能。不能對應脈沖輸入。僅限對應CT輸入(電力監控)。當超過設定的需求目標值時，會通過需求警報獲知。

需求警報測量有2種測量方法可以選擇。

[以前]

使用CT進行簡單測量

[新功能1]

對計算電力收費的脈沖進行直接脈沖測量(50,000或者2,000pulse/kWh)

[新功能2]

對同期商用頻率，時間修正功能的追加。

根據上面的新功能，可計算電力收費的需求測量和連動測量，更實現了正確的需求監控。
本需求監控功能不能替代電費付款計算。
在設置需求警報時，請留有余量。

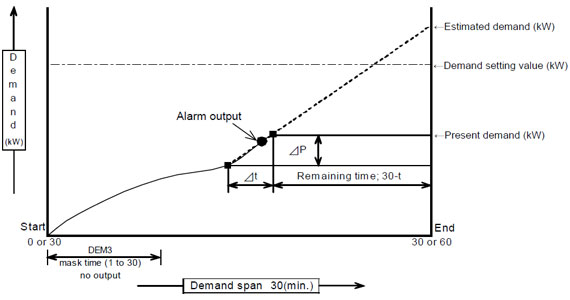

當前需求或者預測需求在超過設定的需求目標值時，會有警報輸出以及警報顯示。

需求警報設定模式下，可以設定需求警報解除的時點。
設定時，可以避免需求目標附近的頻繁警報輸出的ON/OFF。

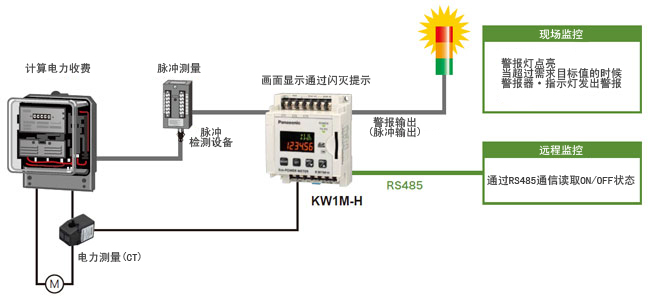

需求功能的應用事例：現場監控?遠程監控


設定付費電力表的脈沖規格，需量預測值與目標設定值進行比較，當需量預測值超過需量目標值，脈沖輸出。避免需量峰值的產生，有效降低基本電費。

現場監控?遠程監控
※不能選擇脈沖測量或者電力測量(CT)。

種類

主體

品名 輸入測量電壓 訂貨產品號
KW1M-H電力監控表 SD卡對應型 100/200/400V AC AKW1121
相位及線式 操作電源 輸入測量電流 電流互感器(另售) 端子類型
單相2線式
單相3線式
三相3線式
三相4線式 		100-240V AC 50A
100A
250A
400A
600A 		專用型
5A/50A/100A/250A/400A/600A 		螺釘端子
(M3 +/- 螺釘)

專用電流互感器(CT)

專用電流傳感器(CT)和主體不在同一包裝內。
請務必根據配電方式來購買專用CT。(使用二次邊5ACT時，需要使用AKW4801C。)

額定1次側電流 訂貨產品號
分
割
型 		5A/50A AKW4801C
100A AKW4802C
250A AKW4803C
400A AKW4804C
600A AKW4808C
貫
通
型 		50A/100A AKW4506C
250A/400A AKW4507C
600A AKW4508C

額定?性能概要

測定項目

測定項目 單位 數據顯示范圍
瞬時功率(有效) kW 0.00 ～ 9999.99
累計用電量(有效) kWh/ MWh

0.00 ～ 9999.99MWh
9位顯示時：0.00 ～ 9999999.99kWh

電流 R電流 A 0.0 ～ 6000.0
S電流 A 0.0 ～ 6000.0
T電流 A 0.0 ～ 6000.0
電壓 R(RS)電壓 V 0.0 ～ 9999.9
S(RT)電壓 V 0.0 ～ 9999.9
T(TS)電壓 V 0.0 ～ 9999.9
電費 ※   0.00 ～ 999999

二氧化碳換算值

kg-CO2 0.00 ～ 999999
功率因數   0.00～1.00(有超前(－)、滯后的識別)
(但是僅限位相角為 θ＝-90 ～ +90度的范圍內)
電源頻率   47.5 ～ 63.0Hz
計時器 ON 時間 h(Hour) 0.0 ～ 99999.9
OFF 時間 h(Hour) 0.0 ～ 99999.9
脈沖計數器   0 ～ 999999
簡易需求 當前需求 kW 0.00 ～ 9999.99
預測需求 kW 0.00 ～ 9999.99
預測需求
目標比率 		% 0.00 ～ 9999.9
※ 目的在于節能，用于進行自主管理，不能將其用作電費付款計算。
另外，因為不是計量法規定的指定機構進行合格認證的特定計量器，不能將其當作用電量證明使用。
※ 通過需求功能算出的需求值與實際需求電力可能會有出入。

額定值及性能概要


本體規格


項目 規格
額定操作電壓 100-240V AC
額定頻率 50/ 60Hz通用
額定消耗功率 8VA(AC200V 25℃)
允許操作電壓范圍 85-264V AC(額定操作電壓的85％ ～ 110％)
允許瞬時停電時間 10ms
使用環境溫度 -10℃ ～ +50℃(保存溫度為-25℃ ～ +70℃)
使用環境濕度 30 ～ 85％RH(20℃ 應無凝露)
耐電壓(初始値)

絕緣的電路之間：2000V/1min

外殼 ? 所有端子
絕緣電路之間
?所有操作電源端子 ? 所有模擬輸出端子 ※1
?所有操作電源端子 ? 所有脈沖輸入端子
?RS485 ? 所有其他端子
?所有脈沖輸入端子 ? 所有其他端子

絕緣電阻(初始値) 與耐電壓的測量部位相同：100MΩ以上
(DC500V兆歐表測試)
耐久振動 10 ～ 55Hz(周期1分鐘) 片振幅:0.375mm(上下、左右、前后各個方向: 1小時)
耐久沖擊 294m/s2以上(上下、左右、前后各個方向5次)
顯示方式 帶背光燈的LCD
上段顯示：綠色　4位16段　字符高度：6.5mm
下段顯示：琥珀色 6位7段　字符高度：7.5mm
停電存儲方式 EEPROM(改寫次數100萬次以上)
記憶內容：各種設定值、各種測定值
外形 75ｘ90ｘ50mm
重量 約180g(不包含電池)
※1

模擬輸入端子：No.4 ～ 6


輸入規格

功率輸入規格


項目 規格
相位及線式 單相2線、單相3線、三相3線、三相4線(共用)
輸入電壓 額定 單相2線 0-440V AC (線間電壓)
單相3線 0-220V AC (相電壓)
三相3線 0-440V AC (線間電壓)
三相4線 0-254V AC (相電壓)
允許測量電壓 單相2線 0-528V AC (線間電壓) 額定輸入電壓的120％
單相3線 0-264V AC (相電壓)
三相3線 0-528V AC (線間電壓)
三相4線 0-300V AC (相電壓)
VT比 1.00 ～ 99.99 (可在設置模式下設置)
※對超過440V AC(允許測量電壓 )的負載進行測量的情況下，需要使用一個計量儀器用變壓器(VT)。(市售VT的二次邊額定為110V)。
輸入電流 1次邊額定

使用專用CT的情況下
?5A/50A/100A/250A/400A/600A (可在設置模式下進行選擇)
使用2次邊5A CT的情況下
?1 ～ 4000A (可在設置模式下設置)
※600A以上將5A用專用CT和二次邊額定電流5A的市售(已設)CT進行組合使用

特殊功能 切斷電流 1.0 ～ 50.0％F.S (可在設置模式下設置)
切斷電壓 額定電壓的5％以下(根據額定電壓×0.05×VT比被要求的電壓值以下)(固定)
精度
(不包括CT?VT
的誤差) 		指示精度 累計用電量
瞬時功率
電費
二氧化碳換算值 		±(2.0% F.S.+1 digit)
但是5ACT模式是±(2.5%F.S.+1 digit)
(at 20℃、額定輸入、額定周波數、力率1)
＊精度保證范圍：額定電流的5～100%
電流 ±(1.0% F.S.+1digit)
但是5ACT模式是±(2.5%F.S.+1digit)
(at 20℃、額定輸入、額定周波數、力率1)
＊精度保證范圍：額定電流的5～100%
電壓 ±(1.0% F.S.+1digit) (at 20℃、額定輸入、額定周波數、力率1)
計時器 ±(0.01％＋1digit)( at 20℃)
(電源啟動、電流通電啟動的情況下
±(0.01％＋1S＋1digit)( at 20℃))
溫度特性 ±(1.0% F.S.+1digit)
但是5ACT模式是±(1.5%F.S.+1digit)
(－10～50℃的范圍、額定輸入、功率因數1)
頻率特性 ±(1.0% F.S.+1digit)
但是5ACT模式是±(1.5%F.S.+1digit)
(對于額定頻率基準下頻率數±5％變化、額定輸入、功率因數1)


脈沖輸入規格


項目 規格
輸入模式 加計算(固定)
最高計數速度

2kHz /30Hz (可在設置模式下進行選擇)

脈沖輸入(最小輸入信號寬度) 0.25ms(選擇2kHz時) /16.7ms(選擇30Hz時)
ON:OFF 比= 1 : 1
輸入信號 觸點/無觸點(開路集電極)
?聯絡時阻抗:1kΩ以下
?短路時殘留電壓:2V 以下
?開路時阻抗:100kΩ以上
模式 HOLD (超過計數)
預設參數設置 小數點

可設置到小數點后3位

范圍 0.001 ～ 100.000 (可在設置模式下設置)


需求監控用脈沖輸入規格


項目 規格
輸入方式 脈沖輸入或者開路集電極輸入
脈沖參數 50000(pulse/kWh)/2000(pulse/kWh)
最小脈寬 0.25ms(選擇2kHz時)/16.7ms(選擇30Hz時)
脈沖比 0.001～100.000 kWh/1pulse


輸出規格

脈沖出力(晶體管輸出)規格


項目 規格
輸出點數 1點
絕緣方式 光耦合器
輸出形式 開路集電極
輸出容量 100mA 30V DC
脈寬(累計功率量脈沖輸出時) 約100ms
ON時最大壓降 1.5V以下
OFF時漏電流 100μA以下
脈沖輸出單位 0.001/0.01/0.1/1/10/100kWh/功率警報(AL-P)/ 電流警報(AL-C)/ 待機功率警報(AL-S) /計數器輸出(Cnt) /需求警報(DEM)

對于可測量的最小的脈沖輸出單位，建議設置為1秒鐘的輸出脈沖小于4個脈沖。
計算方法(脈沖輸出單位：PL-P的值)>( 最大測量功率[kW])/(3600[s]×4[脈沖/s])
將脈沖輸出單位設置為1秒鐘輸出4個脈沖以上時，可能會出現錯誤計數。
脈沖輸出單位中OFF時間較短時，可能會因所連接的計數器、PLC而發生錯誤計數。
脈沖輸出輸出狀態可以在通信(輸出接點狀態)下進行確認。


通信規格


項目 規格
電氣規格 符合RS485
通信協議 MEWTOCOL/MODBUS(RTU)(可在設置模式下進行選擇)
絕緣類型 內部電路和絕緣
連接臺數 99臺(最大)※2、※3
傳輸距離 1,200m　※1
傳輸速度 38400/19200/9600/4800/2400bps(可在設置模式下進行選擇)
傳輸
格式 		數據長 8bit / 7bit (可在設置模式下進行選擇)　※4
奇偶校驗 無/奇數/偶數 (可在設置模式下進行選擇)
停止位 1bit (固定)
通信方式 半雙工方式
同期方式 異步通信方式
終端電阻 約120Ω(內置)
※1

連接帶有RS485接口的市售設備時，請通過實際設備進行確認。
另外，連接臺數、傳輸距離、通信速度可能會因所連接的機器和傳輸線路而發生改變。

※2 建議在計算機側的RS-485變換器使用LINE EYE公司生產的SI-35、SI-35USB型。
※3 當使用SI-35、SI-35USB或本公司生產的PLC(可連接99臺機型)時，最多可連接99臺。
如果該系統和其他設備配合使用，最多可連接31臺。
※4 對于通信RS485的MODBUS(RTU)協議，僅限在數據長為8bit下動作。

RS485通信　推薦電纜

電纜 導體 絕緣體 電纜直徑 等效電纜舉例
尺寸 電阻值(at20℃) 材質 厚度
雙絞線
屏蔽電纜 		1.25mm2(AWG16)以上 最大16.8Ω/km 聚乙烯 最大0.5mm 約8.5mm 日立電線KPEV-S1.25mm2×1P
Belden社9860
0.5mm2(AWG20)以上 最大33.4Ω/km 聚乙烯 最大0.5mm 約7.8mm 日立電線KPEV-S0.5mm2×1P
Belden社9207
VCTF 0.75mm2(AWG18)以上 最大25.1Ω/km 聚氯乙烯 最大0.6mm 約6.6mm VCTF0.75mm2×2C(JIS)
電纜 雙絞線屏蔽電纜 VCTF
截面圖
※1 請使用屏蔽型的雙絞電纜。
※2 請只使用一種傳輸電纜。請勿混合使用兩種以上的傳輸電纜。
※3 在干擾環境惡劣的地方，請使用帶屏蔽的雙絞電纜。


需求規格


項目 規格
需求時限 30分鐘固定時限
時限方式 主體同步時刻(測量電壓的同步頻率)
有同步補正/沒有補正(可選擇設定模式)
數據更新時間 1分鐘
數據監測對象 電力傳感器(CT)輸入/脈沖輸入　選擇※1
測定項目 當前值(1秒更新)、預測值(1分鐘更新)
畫面表示 當前需求、預測需求、需求目標值
預測需求目標比率、預測記錄、最大月別需求記錄
保存數據(主體存儲) 最大月別需求記錄 13記錄(13個月份)
需求記錄 336記錄(7天)
需求警報※2 顯示 主體上部分「D」的一亮一滅
輸出 1電路
需求警報時，置ON輸出(脈沖輸出端子)
需求警報待機時間 1～30分鐘
停電補償 最大月別需求記錄、需求記錄、當前需求、以往最大需求
※1 脈沖輸入在需求監測下的時候，請輸入在記載的脈沖輸入規格以上的脈沖寬度。脈沖寬度沒達到脈沖輸入的時候，有可能會導致無法正確的進行脈需求測量。
※2 需求警報是當前需求或預測需求在超過目標值的時候，知道顯示和輸出。同時，輸出在脈沖輸出單位下，只能選擇「需求警報(DEM)」。
※3 停電時需求監控、需求警報也會停止。(需求輸出置OFF)


主體存儲器規格


項目 規格
記錄功能 文件類型1
(瞬時値)
※1 		保存周期 60分(每小時0分鐘) (固定)
保存數據 (瞬時值)
累計用電量、瞬時功率、電流、電壓、功率因數、頻率、計數值
保存數據量 每個文件24個記錄 (最大約1.5年)
文件類型2
(差分值)
※1 		保存周期 60分(每小時0分鐘) (固定)
保存數據 (差分值)累計用電量、計數值
保存數據量 每個文件24個記錄(最大約1.5年)
文件類型3
(瞬時值詳情)
※1 		保存周期 1分鐘、5分鐘、10分鐘、15分鐘、30分鐘、60分鐘中選擇
(保存時間)
選擇1分鐘時:毎分00秒
選擇5分鐘時:每小時00,05,10,15,20,25,30???分
選擇10分鐘時:每小時00,10,20,30,40,50分
選擇15分鐘時:每小時00,15,30,45分
選擇60分鐘時:每小時00分
保存數據 累計用電量、瞬時功率、電流、電壓、功率因數、頻率、計數值
保存數據量 最大5760個記錄　約4天 (保存周期1分鐘的情況下)
主體顯示 每月的累計用電量 (最新1.5年的數據)
每天的累計用電量 (最新1個月的數據)
每小時的累計用電量 (最新24小時的數據)
日歷/時鐘功能 時間精度 有修正的時候※2
?和測量電壓頻率同步※3

沒有修正的時候
?月差 ±240秒 (50℃下)
?月差 ±70秒 (25℃下)
?月差 ±240秒 (-10℃下)
電池備份內容 時鐘測量、日志數據保持
電池壽命※2 約2年 (規格環境溫度25度下) (無通電時)
※1

可選擇是否將文件類型1、2、3分別保存在設定模式中。不進行設定即開始測量時，所有類型的文件均被保存在存儲器內。

※2 有修正的時候，與測量電壓頻率(自動識別50Hz/60Hz)同步修正。停電時，通過備用電池和內部時鐘進行時間測量，沒有修正時的精度。可以通過設定模式設定是否有修正。
※3 同步進行的基準周波數是P1-P0端子間的輸入測量電壓頻率。P1-P0端子沒有接線的時候，要是沒有時間修正動作的就沒有修正精度。
同步對基準頻率進行異常檢測的時候，內部時鐘不能進行替換。正常頻率檢測時，再次對測量電壓頻率進行同步時間修正。
※4 當電池電量不足時，"BATT"指示燈會閃爍顯示。請按照電池更換步驟進行更換。
若主體在高溫環境下使用，會縮短電池的使用壽命。


外部存儲器規格

SD 存儲卡插槽(詳細請參照用戶手冊、商品規格書并正確使用。)


項目 規格
支持的媒介 SD存儲卡※1
對應格式標準 依據SD以及SDHC 基準※2
※1

已實施過動作確認的廠家(2011年8月至現在)：
Panasonic (株) SD/SDHC Memory Card 2GB、4GB、8GB

※2 不對應UHS規格對應的SDHC存儲卡。已確認動作的SD存儲卡之外的使用場合，可能會有SD存儲卡無法寫入日志數據的情況。


SD 存儲卡的使用注意事項

存儲卡在使用前請進行格式化。

(注1) 對SD存儲卡進行初始化時，請從Panasonic主頁下載格式化軟件。
?Panasonic 主頁→客戶綜合支持→SD/SDHC 存儲卡綜合頁面
→軟件下載一覽表　http://panasonic.jp/support/sd_w/download (2012年2月到現在)
使用計算機上的一般軟件進行初始化時，初始化后的SD存儲卡的文件系統并不符合SD存儲卡基準。
(注2) 發生以下情況時，SD存儲卡內所保存的數據可能會出現丟失。
對于記錄數據的損失以及其他直接、或者間接傷害，本公司概不承擔任何責任，敬請諒解。
1)用戶或者第三方錯誤使用SD存儲卡時
2)SD存儲卡受到靜電或者電氣干擾的影響時
3)在主體SD存儲卡的訪問指示燈閃爍過程中(寫入數據的過程中)，將卡取出或者切斷主體電源時
*建議將重要的數據保存到其他媒介，并經常進行備份。
(注3) KW1M-H生成的文件夾內的數據日志請定期刪除或者轉移到別的文件夾里。(基準：常插入狀態在1個月的程度)
或者，插入SD存儲卡的時候，KW2G-H生成的文件夾內的數據日志請盡量刪除。
(注4) 定期檢查等，在本產品電源置OFF時，請將SD存儲卡取出。取出之后將電源置OFF。如果在SD存儲卡存儲中切斷電源的話，有可能會導致SD存儲卡或者本產品損壞。

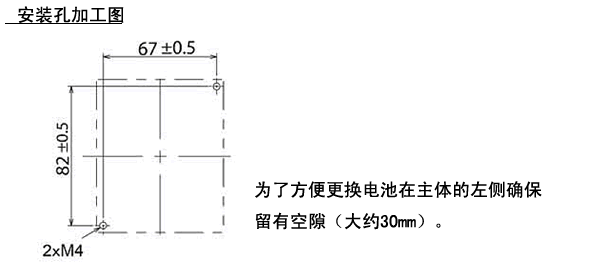

尺寸圖

  • 單位mm

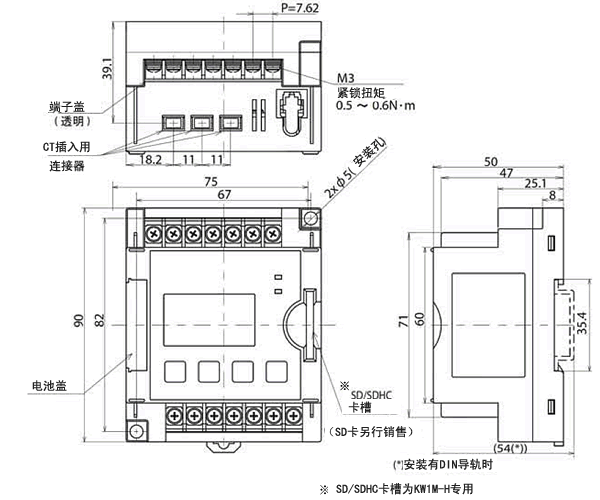

KW1M-H(AKW1121)

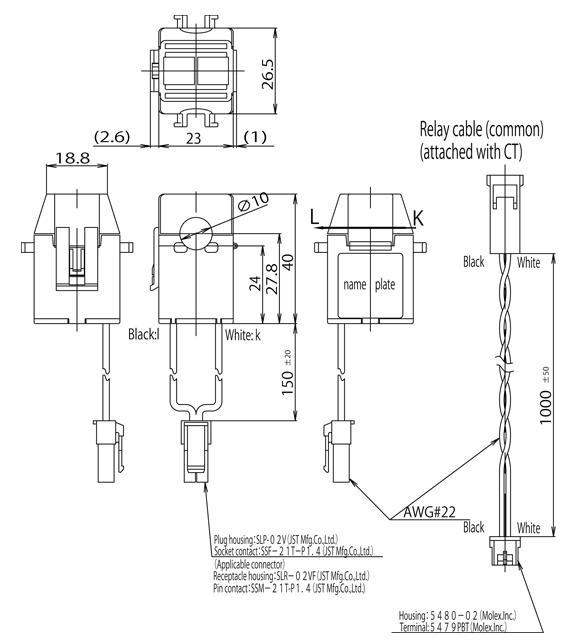

(專用電流傳感器CT　分割型　5A/50A 用)AKW4801C

(專用電流傳感器CT　分割型　100A 用)AKW4802C

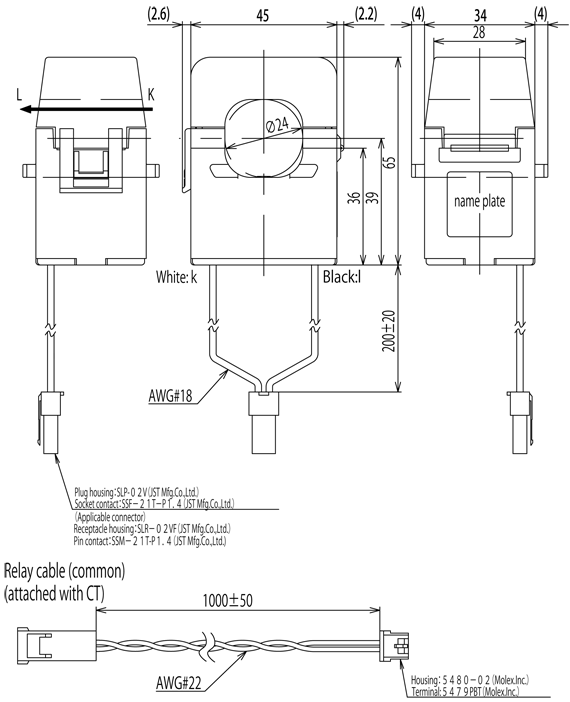

(專用電流傳感器CT　分割型　250A 用)AKW4803C

(專用電流傳感器CT　分割型　400A 用)AKW4804C

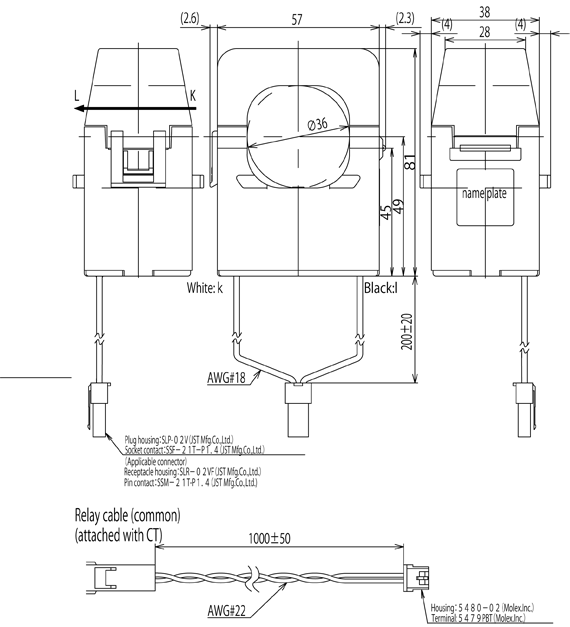

(專用電流傳感器CT　分割型　600A 用)AKW4808C

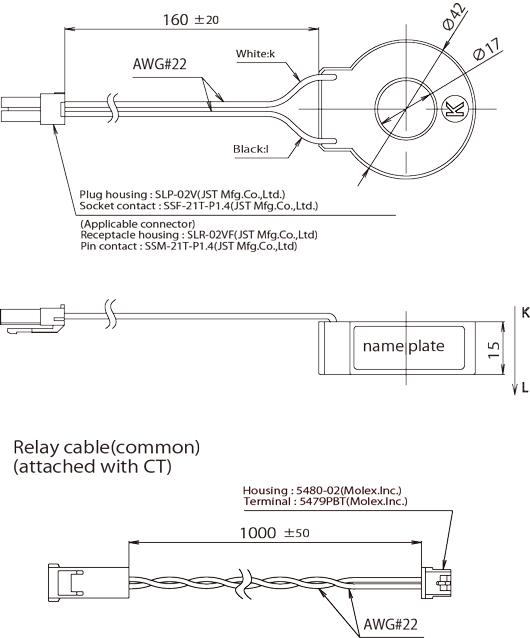

(專用電流傳感器CT　貫通型　50A/100A 用)AKW4506C

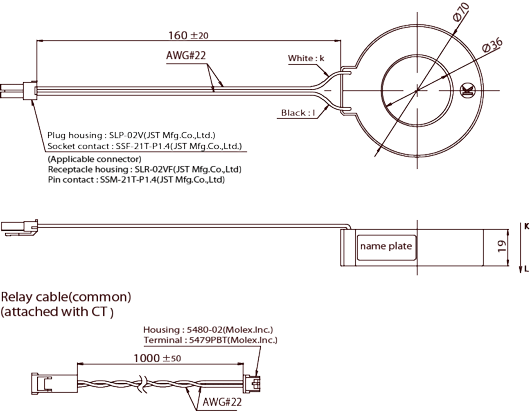

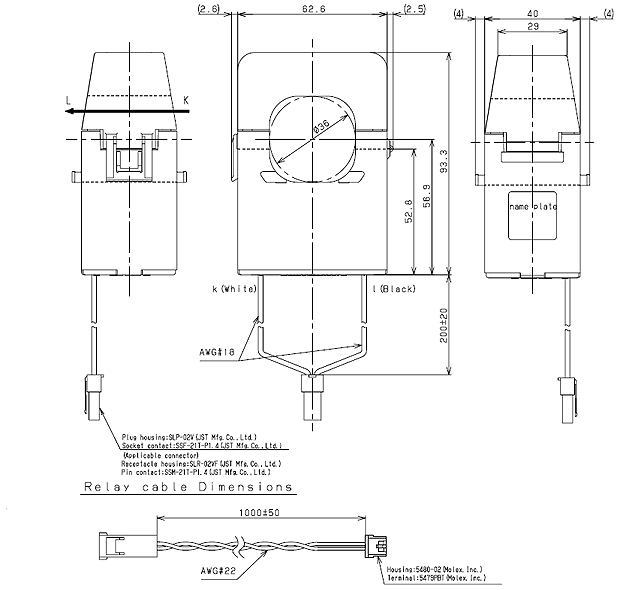

(專用電流傳感器CT　貫通型　250A/400A、600A 用)AKW4507C、AKW4508C

端子排列?接線圖

端子接線時應嚴格按照端子排列、接線圖進行，檢查并確保正確無誤。
接線完成后，為安全起見，請務必安裝好附帶的端子蓋。

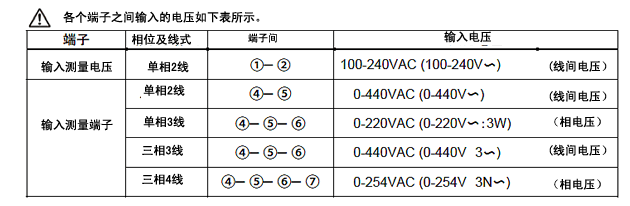

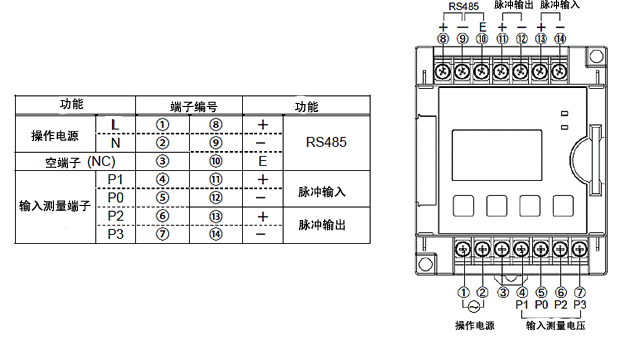

端子排列



配線上的注意

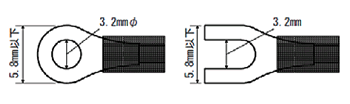

  • 1.請使用0.5～0.6N?m的鎖緊扭矩來擰緊端子螺釘，避免發生松動。使用壓接端子的情況下，請使用適合M3螺釘的帶絕緣套管的壓接端子。
  • 2.為了保護設備，請在操作電源中另外設置電源開關和斷路器。另外，測量電壓輸入端子中未內置電源開關、斷路器以及保險絲。請務必另外設置這些裝置。
  • 3.對于操作電源以及測量電壓輸入端子的配線，建議使用橫截面積為0.75～1.25mm2的電線。
  • 4.各種電線請使用不易燃燒的電線(UL線等)。



主體接線圖

※ 為了安全、保護主體和確保維護性，請在測量儀器電壓輸入部、操作電源部設置斷路器(3～15A)等。在低壓回路，VT(測量用變壓器)、CT(電流互感器)不要2次側接地。



定額輸入電壓的負載測量時(100-200V、400V)

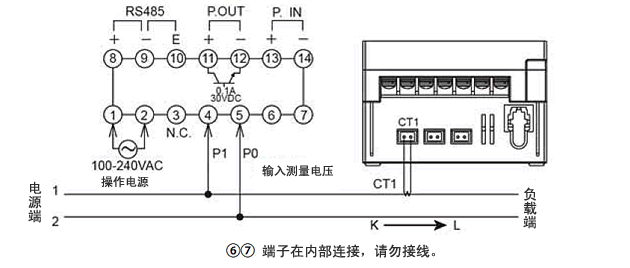

單相2線式的接線　※需要1個電流互感器(CT)。

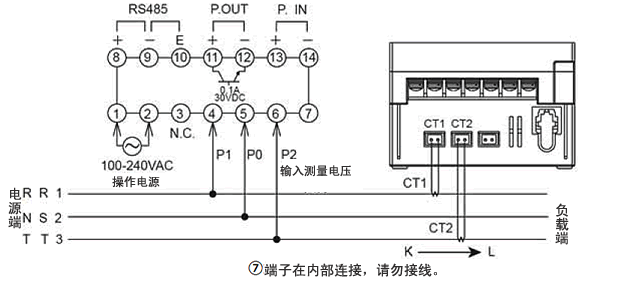

單相3線式/三相3線式的接線　※需要2個電流互感器(CT)。

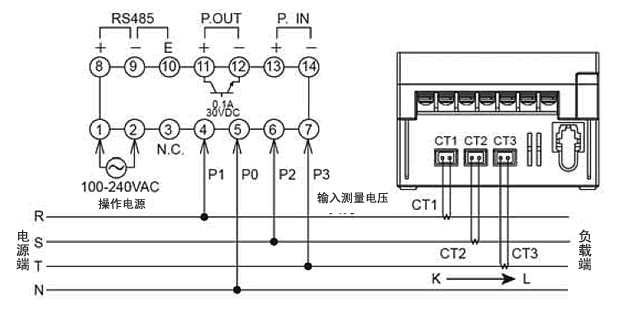

三相4線式的接線　※需要3個電流互感器(CT)。


負載測定時超出額定輸入電壓

負載測定時超出額定輸入電壓(440VAC)、需要計量儀器用變壓器(VT)。請使用市售的2次邊額定110V的產品。計量儀器以外的變壓器不能正常的測量。在低壓回路，VT(計量儀器用變壓器)、CT(電流互感器)不要2次側接地。


單相2線式
單相3線式/ 三相3線式
三相4線式

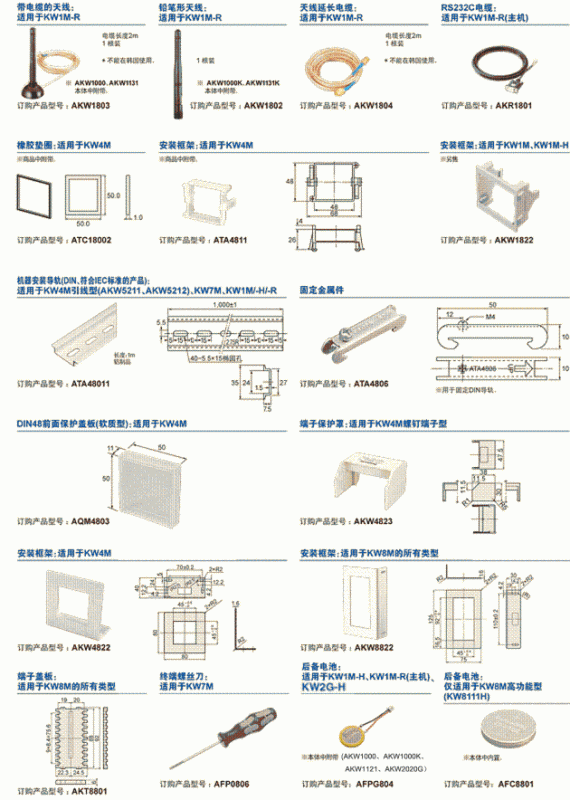

可選件

您可在相應的表中找到合適型號的可選件。

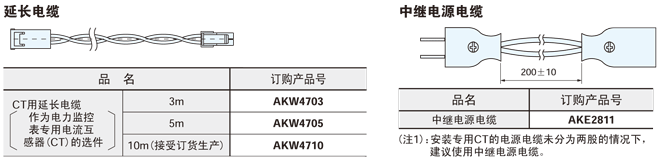

1.可選件

2.專用電流互感器(CT)

※ 專用電流互感器(CT)為電路電壓440V以下低壓專用產品。高壓電路無法使用。
※ 使用除AKW8115和KW9M外的各種電力監控表測量高壓電路的情況下，需要組合使用高壓電路用市售2次邊電流為5A的CT和5A用專用CT(AKW4801C)，因此請務必準備AKW4801C。詳情請參照各個產品的用戶手冊等。
※ 使用AKW8115和KW9M測量的情況下，不能使用專用CT，因此請注意不要錯誤地購買專用CT。
AKW8115和KW9M的電流互感器(CT)推薦使用URD制造的(分割型CT CTL-CL系列)產品，因此請事先確認規格。
※ 電力監控表中并不附帶各種專用電流互感器(CT)。
※ 各種專用電流互感器(CT)中分別附帶有1m規格的延長電纜。

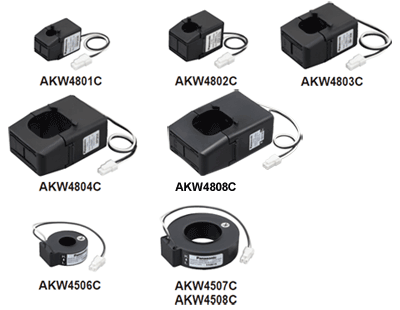

品種

AKW8115和KW9M不使用專用CT 。

額定1次側電流 訂貨產品號
分
割
型 		5A/50A AKW4801C
100A AKW4802C
250A AKW4803C
400A AKW4804C
600A※2 AKW4808C
貫
通
型 		50A/100A AKW4506C
250A/400A AKW4507C
600A※2 AKW4508C
※1

除AKW8115和KW9M外，請務必根據配電方式進行選購。
(使用二次邊5A CT時也需要使用AKW4801)

※2

600A CT適用的電力監控表可以使用AKW4808C和AKW4508C。

規格

分割型

項目 AKW4801C AKW4802C AKW4803C AKW4804C AKW4808C
1次側額定電流 5A/50A 100A 250A 400A 600A
2次側額定電流 1.67mA/16.7mA 33.3mA 125mA 200mA 200mA
繞組數 3000 : 1 3000 : 1 2000 : 1 2000 : 1 3000 : 1
比誤差 ±2.0％F.S.
貫通孔 φ10mm φ16mm φ24mm φ36mm φ36mm
耐電壓(初始) AC1000V/1min
(貫通孔與輸出導線之間) 		AC2000V/1min
(貫通孔與輸出導線之間)
絕緣電阻(初始) 100MΩ以上(DC500V)(貫通孔與輸出導線之間)
誤動作振動 10～55Hz(周期1分鐘)片振幅0.15mm(上下、左右、前后各方向10分鐘)
耐久振動 10～55Hz(周期1分鐘)片振幅0.375mm(上下、左右、前后各方向1小時)
誤動作沖擊 98m/s2以上(上下、左右、前后各方向4次)
耐久沖擊 294m/s2以上(上下、左右、前后各方向5次)
輸出保護 帶±7.5V夾具元件 帶±3.0V夾具元件
允許安裝拆卸次數 約100次
使用溫度范圍 -10～+50°C(但，應無結冰和凝露)
保存溫度 -20～+60°C(但，應無結冰和凝露)
使用環境濕度 35～85%RH(at20°C，應無凝露)
重量
(含中繼電纜) 		約60g 約90g 約200g 約295g
 約450g

貫通型

項目 AKW4506C AKW4507C AKW4508C
1次側額度電流 50A/100A 250A/400A 600A
2次側額定電流 16.7mA/33.3mA 125mA/200mA 200mA
繞組數 3000 : 1 2000 : 1 3000 : 1
誤差比 ±1.0％F.S.
貫通孔 Φ17mm Φ36mm
耐電壓(初始) AC1000V/1min
(貫通孔與輸出導線之間) 		AC2000V/1min
(貫通孔與輸出導線之間)
絕緣電阻(初始) 100MΩ以上(DC500V)(貫通孔與輸出導線之間)
誤動作振動 10～55Hz(周期1分鐘)片振幅0.15mm(上下、左右、前后各方向10分鐘)
耐久振動 10～55Hz(周期1分鐘)片振幅0.375mm(上下、左右、前后各方向1小時)
誤動作沖擊 98m/s2以上(上下、左右、前后各方向4次)
耐久沖擊 294m/s2以上(上下、左右、前后各方向5次)
輸出保護 帶±7.5V夾具元件 帶±3.0V夾具元件
允許安裝拆卸次數 -
使用溫度范圍 -10～+50℃(但，應無結冰和凝露)
保存溫度 -20～+60℃(但，應無結冰和凝露)
使用環境濕度 35～80%RH(at20°C，應無凝露)
重量
(含中繼電纜) 		約70g 約200g 約215g
*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。
?

在線
客服

在線客服KERNTECH 竭誠真誠為您服務！

售前咨詢(天津)

售前咨詢(北京)

售前咨詢(濟南)

項目咨詢

售后與維修咨詢

客服
熱線

400-867-5758
7*24小時客服服務熱線

關注
微信

科恩電氣
科恩眾和
頂部
