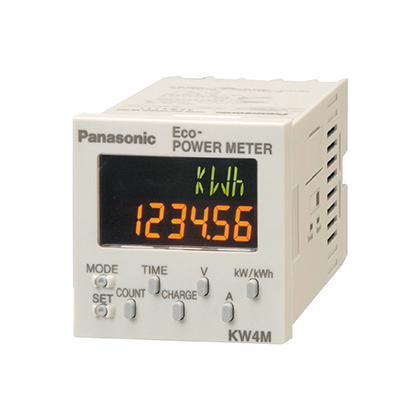

電力環保功率監控表KW4M系列AKW5112

"大廈和工廠浪費電力的監視部分。 第二代電力監控表實現了易于對各設備、各機械的用電量的管理。 基本功能增加，操作更簡化。"

編 號：101556224

型 號：AKW5112

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件

大廈和工廠浪費電力的監視部分。

UL Recognaized CE Marking Korean S Mark

UL 、CE 、Korean S Mark 已取得。
CE : EMC指令, 低電壓指令

特點

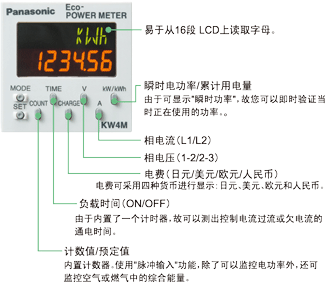

1.對于操作性的考慮，增加了基本功能


  • 1.除了能顯示累計用電量外，還能夠顯示瞬時電功率。
  • 2.能夠顯示所有電源各相的電壓和電流。
  • 3.配備了計時器功能(時間計測功能)。
  • 4.能夠顯示高達9999.99MWh的累計用電量測量范圍。由于能夠顯示小數后兩位，故能實現精確的功率監控。此外，顯示還可從6位擴展到9位，使之能夠顯示高達9999999.99kW。


〈9位數顯示〉


  • 5.內置脈沖輸入功能(測量功率時不能使用)



  • 6.追加「CHG」「CO2」的兩個項目的測量項目的畫面。


項目 畫面顯示
換算值 電費
日元
JPY
美元
$
歐元
EUR
元
CHY
無單位
CHG
二氧化碳kg-CO2 CO2
※1 無單位的「CHG」可以顯示任意換算值。
※2 二氧化碳的「CO2」 可以顯示對規格累計用電量的二氧化碳的換算量。

2.支持400V AC電源測量

能夠進行100V～400V AC的電源測量。
(測量240V AC或更高的電源時，請與外部測量變壓器(VT)配合使用。)

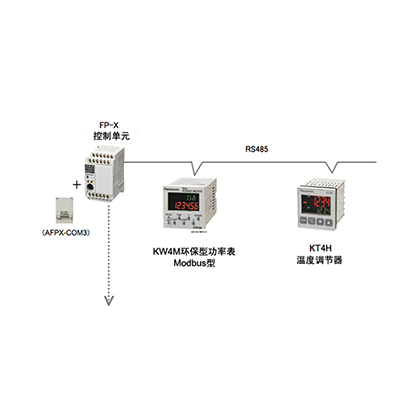

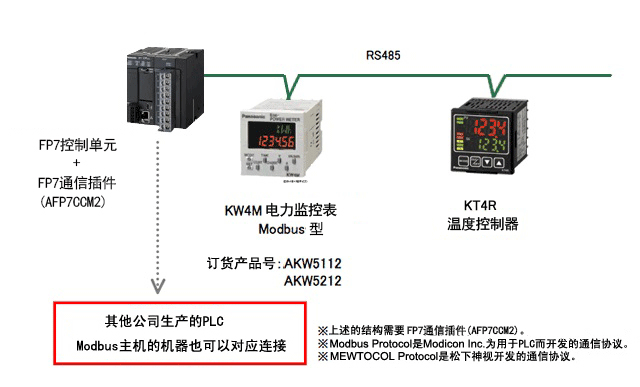

3.實現與PLC的簡單連接


  • 1.對應網絡(RS485通信功能標準配備)
  • 2.配備通信協議MEWTOCOL/MODBUS(RTU)(訂貨產品號別)
  • 3.標準配備脈沖輸出

即使是在已有系統里安裝其他公司產品的情況，比MEWTOCOL型更加順利導入。


4.防塵?防水

保護構造 : IEC規格IP66基準。
(僅面板表面 : 使用橡膠墊時)

種類

主機

相位和線式 額定輸入 輸入測量電流 電流互感器 端子類型 通信協議 訂貨產品號
單相2線式
單相3線式
三相3線式 		100-120/200-240V AC 50A
100A
250A
400A 		專用型
5A/50A/100A/
250A/400A 		螺釘端子 MEWTOCOL AKW5111
Modbus(RTU) AKW5112
11pin MEWTOCOL AKW5211
Modbus(RTU) AKW5212

專用電流互感器(CT)

專用電流互感器(CT)不與商品一同包裝。
請務必根據配電方式來購買。(使用二次邊5A CT時，需要使用AKW4801C。)

定額1次側電流 訂貨產品號
分
割
型 		5A/50A AKW4801C
100A AKW4802C
250A AKW4803C
400A AKW4804C
貫
通
型 		50A/100A AKW4506C
new
250A/400A AKW4507C
new

額定?性能概要

測量項目

測量項目 單位 數據顯示范圍
瞬時功率 kW 0.00～9999.99
累計用電量 kWh MWh 0.00～9999.99kWh～10.00MWh～9999.99MWh
9位顯示：0.00～9999999.99kWh
電流 L1(CT1)相電流 A 0.0～6000.0A
L2(CT2)相電流 A 0.0～6000.0A
電壓 1-2相間電壓 V 0.0～9999.9
2-3相間電壓 V 0.0～9999.9
換算值 電費※1 日元 JPY 0～999999
美金 $ 0.0～99999.9
歐元 EUR 0.0～99999.9
人民幣 CNY 0～999999
無單位 CHG 0～999999

二酸化炭素(kg-CO2)

CO2 0.0～999999
計時器 ON時間 h(Hour) 0.0～99999.9
OFF時間 h(Hour) 0.0～99999.9
脈沖輸入 Count 0～999999
※ 目的在于節能，用于進行自主管理，不能將其用作電費付款計算。

主機規格

項目 規格
額定工作電壓 100-120/200-240V AC
額定頻率 50/60Hz通用
額定消耗功率 8VA(AC240V　25℃)
允許工作電壓范圍 85-132/170-264V AC(額定工作電壓的85％～110％)
允許瞬時斷電時間 10ms
使用環境溫度 -10℃～+50℃(儲存溫度-25℃～+70℃)
使用環境濕度 30～85％RH(at 20℃時 無凝露)
耐電壓(初始值) 絕緣電路之間：2000V/1min
檢知電流　10mA 		【用作電力表使用的時候】
?絕緣電路(1-2間、2-3間、1-3間)
(1) 電源端子(1(R)、2(N,S)、3(T))
CT輸入端子
( CT1(+)、CT(2 +)、CT1,2(-)
(2)RS485端子(+,-)
(3) 脈沖輸出端子(+,-)
?外部-所有端子
【用作脈沖計數器】
?絕緣電路(1-2之間、2-3之間、1-3之間)
(1) 電源端子(1(R)、2(N))、脈沖輸出端子(CT1(+)、0V)
(2)RS485端子(+,-)
(3) 脈沖輸出端子(+,-)
?外部-所有端子
絕緣電阻(初始值) 測量地址與擊穿電壓時相同：100MΩ以上
(在DC500V時測量)
抗震動能力 10～55Hz(1周/分) 單振幅：0.75mm(上下、左右、前后各方向1小時)
抗沖擊能力 294m/s2以上(上下、左右、前后各方向5次)
顯示方式 帶背光燈6位、7段碼(設定值)4位、16段碼(模擬)LCD上段顯示：綠色；下段顯示：琥珀色
斷電記憶方式 EEPROM(支持重新寫入10萬次以上)
保護構造 IEC 規格 IP66(但是，僅限面板表面：使用橡膠墊時)
※連續安裝(緊密安裝) 的情況下，可能會失去防水性能(IP66)
重量 約130g(11引線型)、約140g(螺釘端子型)

功率輸入 ※脈沖測量模式的同時不進行其他動作。

項目 規格
相位和線式 單相2線、單相3線、三相3線(通用)
輸入電壓 額定 單相2線：100-120/200-240V AC(通用)(線間電壓)　
單相3線：100-120V AC(相電壓)
三相3線：200-240V AC(線間電壓)
允許 額定輸入電壓的85～110%
允許測量電壓 單相2線：85-132/170-264V AC(通用)(線間電壓)　
單相3線：85-132V AC(相電壓)
三相3線：170-264V AC(線間電壓)
VT比 1.00～99.99(在設置模式下設定)
※超過240V AC(容許測量電壓)負載測量時外部需要使用測量器具用變壓器VT。(VT的2次側額定是110V)
輸入電流 1次側額定 (使用專用CT的情況下)
?5A/50A/100A/250A/400A(根據模式進行選擇)
(使用2次側5ACT的時候)
?1～4000A(可以設置模式)
※400A以上由5A用專用CT和2次側定額電流5A的CT組合使用
特殊功能 截止電流 1.0～50.0%F. S.
計時器閥值電流 1.0～100.0%F. S.

精度
(不包含CT的誤差)
(不包含VT的誤差)

指
示
精
度

瞬時功率
累計用電量
電費
換算值

±(2.0% F.S.+1digit)以?xún)?nèi)
但是5ACT模式是±(2.5%F.S.+1digit)以?xún)?nèi)
(at20℃、額定輸入、額定頻率、功率因素為1)
＊精度保證范圍：額定電流的5～100%
電流 ±(1.0% F.S.+1digit)以?xún)?nèi)
但是5ACT模式是±(2.5%F.S.+1digit)以?xún)?nèi)
(at20℃、額定輸入、額定頻率、功率因素為1)
＊精度保證范圍：額定電流的5～100%
電壓 ±(1.0% F.S.+1digit)以?xún)?nèi)(at20℃、額定輸入、額定頻率、功率因素為1)
計時器 ±(0.01％+1digit)以?xún)?nèi) (at 20℃)
[電源啟動、電流通電啟動的時候是±(0.01％+1s+1digit)以?xún)?nèi)]
溫度特性 ±(1.0% F.S.+1digit)以?xún)?nèi)
但是5ACT模式是±(1.5%F.S.+1digit)以?xún)?nèi)
(－10～50℃的范圍、額定輸入、功率因素1)
頻率特性 ±(1.0% F.S.+1digit)以?xún)?nèi)
但是5ACT模式是±(1.5%F.S.+1digit)以?xún)?nèi)
(在額定頻率基準頻率的±5%變化、額定輸入、功率因素1)

脈沖輸入 ※電力測量模式的同時不能進行其他動作。

項目 規格
輸入模式 合計(固定)
最高計數速度 2kHz/30Hz(根據模式進行選擇)
脈沖輸入 最小輸入信號：0.25ms(選擇2kHz時)/16.7ms(選擇30Hz時) ON：OFF 比=1：1
輸入信號 觸點式/非觸點式(開路集電極)
?短路時的阻抗：1kΩ
?短路時的剩余電壓：2V以下
?開路時的阻抗：100kΩ以上
模式 HOLD(過計數)
位數 6位顯示(0～999999)(根據模式進行選擇)
預設參數設置 小數點 可設置3位小數點 (小數點自動設置)
范圍 0.001～100.000(根據模式進行選擇)
單位表示 「CNT」/「l」/「kl」/「m3」(根據模式進行選擇)
(在計數過程中，即使單位發生了改變，計數值也不會變。)

脈沖輸出(晶體管輸出)規格

項目 規格
輸出點數 1點
絕緣方式 光耦合器
輸出形式 開路集電極
輸出容量 100mA 30V DC
脈寬 約100ms　※
ON時最大電壓降 1.5V以下
OFF時漏電流 100μA以下
脈沖輸出單位 電力測量 0.001/0.01/0.1/1/10/100kWh/警報(alarm) (根據模式進行選擇)
脈沖輸入測量 HOLD(過計數)
※ 對于可測量的最小脈沖輸出單位，推薦以下設定。即所輸出的脈沖在1秒鐘內為4脈沖以下。
計算方法(: 脈沖輸出單位：PL-P的值)>(最大測量功率[kW])/(3600[s]×4[脈沖/s])
※1 1如果設定脈沖輸出單位時，使其按1秒鐘超出4脈沖以上輸出的話，有可能出現誤計數。
※2 在脈沖輸出中若OFF時間過短時，會因所連接的計數器及PLC的不同而產生誤計數。

通信規格


通信規格


項目 規格
電氣規格 符合RS-485標準
通信協議 MEWTOCOL/MODBUS(RTU)(訂貨產品號別)
連接臺數 99臺(最大)※1、※2
傳輸距離 1,200m
傳輸速度 38400/19200/9600/4800/2400bps(根據模式進行選擇)
傳輸
格式 		數據長度 8bit/7bit(根據模式進行選擇)(MEWTOCOL型)
8bit固定　(MODBUS型)
奇偶校驗 無/奇數/偶數(根據模式進行選擇)
停止位bit 1bit(固定)
通信方式 半雙工
同期方式 同步通信方式
終端電阻 約120Ω(內置)　※3
※1 建議在計算機側的RS-485變換器使用LINE EYE公司生產的SI-35型。
※2 當使用SI-35或松下電器生產的PLC(可連接99臺機型)時，最多可連接99臺。(但是，如果和C-NET接合器連接時可連接32臺(最大))，該系統和其他設備配合使用，最多可連接31臺。
※3 請只通過終端站確認“終端站設定方法”之后，設定為終端站(Terminal)側。產品出廠的時候，在通常站(General)側。
※ Modbus Protocol是Modicon Inc. 為用于PLC而開發的通信協議。


建議使用RS485通信電纜


電纜 導體 絕緣體 電纜直徑 等效電纜舉例
尺寸 阻抗(at20℃) 材料 厚度
雙絞屏蔽
電纜 		1.25mm2(AWG16)以上 最大16.8Ω/km 聚乙烯 最大0.5mm 約8.5mm 日立電線KPEV-S1.25mm2×1P
Belden社9860
0.5mm2(AWG20)以上 最大33.4Ω/km 聚乙烯 最大0.5mm 約7.8mm 日立電線KPEV-S0.5mm2×1P
Belden社9207
VCTF 0.75mm2(AWG18)以上 最大25.1Ω/km 聚氯乙烯 最大0.6mm 約6.6mm VCTF0.75mm2×2C(JIS)
電纜 雙絞線屏蔽電纜 VCTF
截面
※1 雙絞電纜必須為屏蔽類型。
※2 使用相同類型的傳輸電纜，不能同時使用不同類型。
※3 在噪音嚴重的環境中使用雙絞電纜。

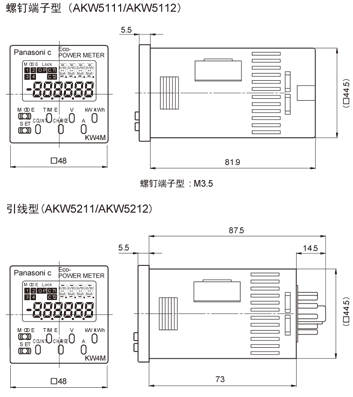

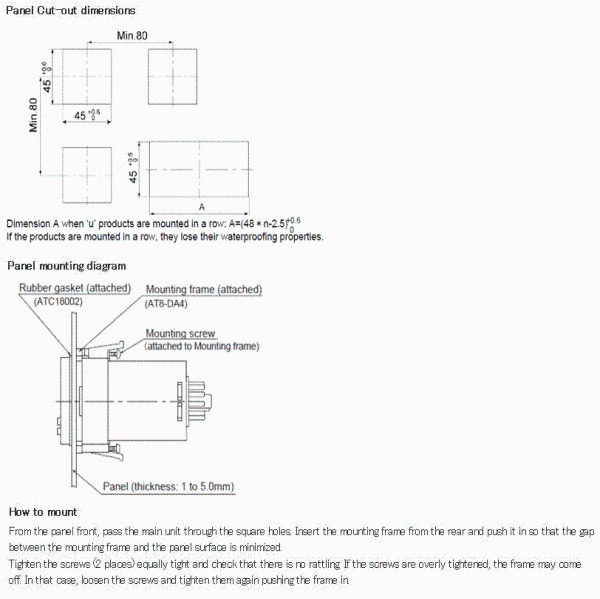

尺寸圖

  • 單位mm

KW4M


公差±1.0

※使用前，請認真仔細查閱(安裝說明書)以確保正確使用。
※有關詳情、規格和處理方法，請參考KW4M電力監控表的用戶手冊。
※用戶手冊可在此頁上方下載。

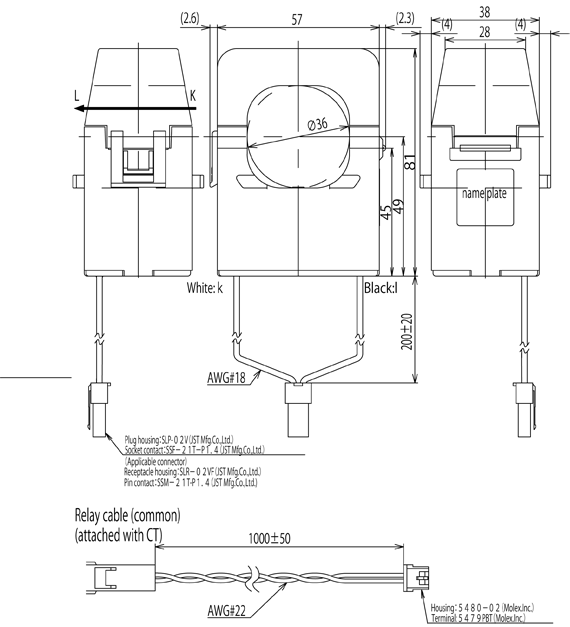

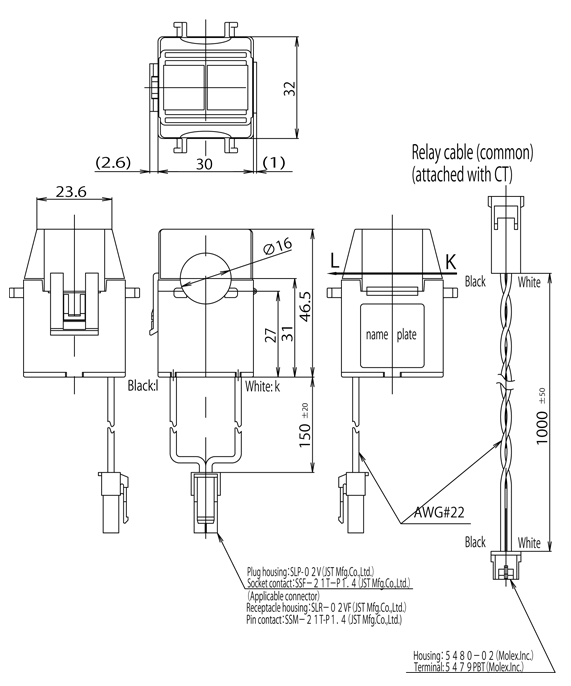

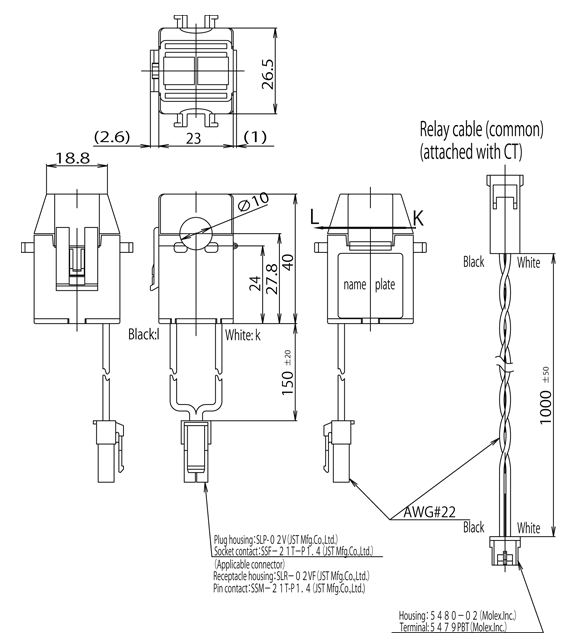

(專用電流互感器CT　分割型　5A/50A 用)AKW4801C

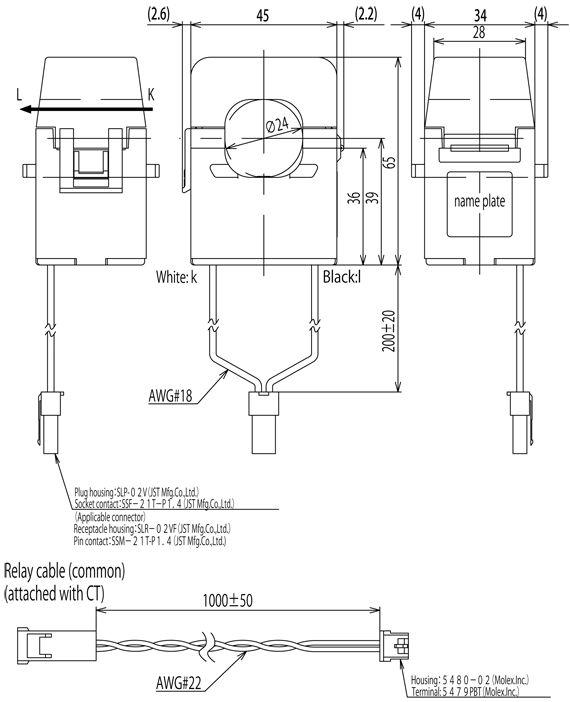

(專用電流互感器CT　分割型　100A 用)AKW4802C

(專用電流互感器CT　分割型　250A 用)AKW4803C

(專用電流互感器CT　分割型　400A 用)AKW4804C

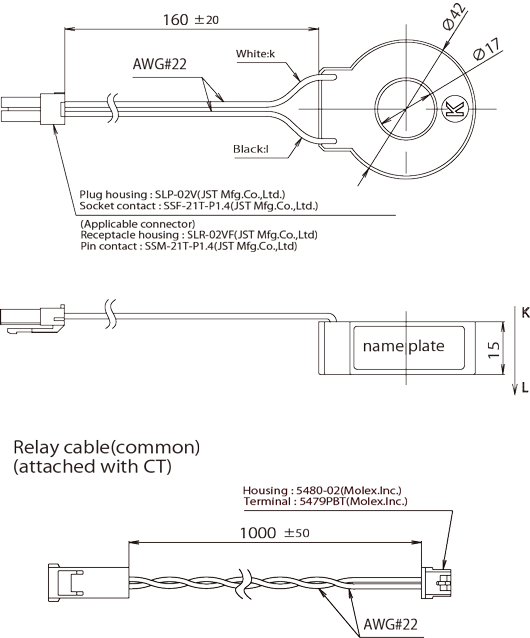

(專用電流互感器CT　貫通型　50A/100A 用)AKW4506C

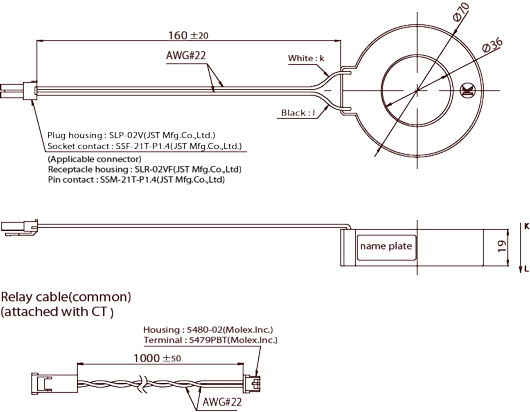

(專用電流互感器CT　貫通型　250A/400A)AKW4507C

端子排列?接線圖


電力測量的時候

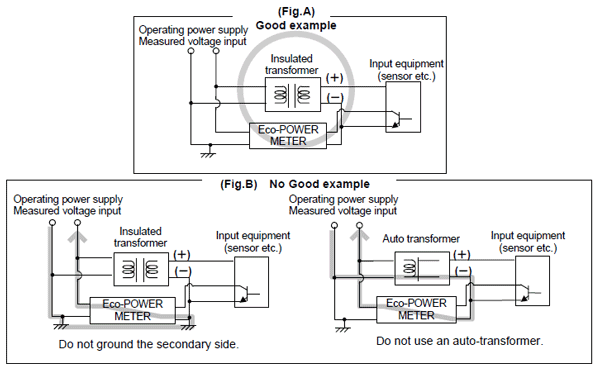

  • 為了安全、保護設備以及確保維護性，請?jiān)跍y(cè)量電壓輸入部分、操作電源部分連接一個斷路器(3～15A)。
    在低壓回路，不要VT(計量器具用變壓器)、CT(電流互感器)的2次側接地。


主機端子排列


功能 端子編號
引腳型 螺釘端子型
測量電壓輸入
(操作電源) 		1，R，R 1 8
2，N，S 2 9
3，T，T 3 10
RS-485 (＋) 4 11
(－) 5 1
脈沖輸出 (＋) 6 6
(－) 7 7
測量CT輸入 CT1(k)/IN 8 2
CT1(l), CT2(l) 9 3
CT2(k) 10 4
0V 11 5
※1 端子接線確保按照端子排列和接線圖執行正確的接線。
※2 11引線型電力監控表須使用一個DIN導軌式端子座(ATC180041)。

請務必按照接線圖進行連接。在各引線(端子)間輸入(外加)的電壓如下表所示。

相位和線式 主機類型 引線(端子)間 輸入(施加)電壓
單相2線 引線型 1-2 100-120/200-240V AC
(100-120/200-240V ～)
螺釘端子型 8-9
單相3線 引線型 1-2-3 100-120V AC
(100-120V ～：3W)
螺釘端子型 8-9-10
三相3線 引線型 1-2-3 100-240V AC
(100-240V 3～)
螺釘端子型 8-9-10

額定輸入電壓的負載測量時 (100-200V)

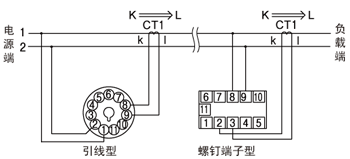

單相2線式　※單相2線式測定時需要1個電流互感器(CT)。

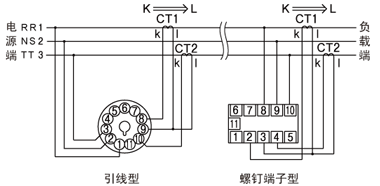

單相3線式/三相3線式　※單相3線式、三相3線式測定時 需要2個電流互感器(CT)。

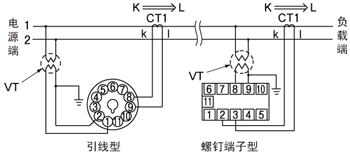

超過定額輸入電壓負載的測量時

  • 測量240V AC或更高電壓的負載時，必須使用計量?jī)x器用變壓器。請使用市售的二次邊額定110V的VT。在低壓回路，不要VT(計量器具用變壓器)、CT(電流互感器)的2次側接地。


單相2線式
使用VT的情況

單相3線式/三相3線式
使用VT的情況


脈沖測量時

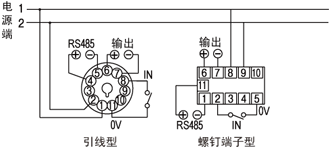

主機接線圖

輸入連接

  • 觸點式輸入
    使用可靠性高的鍍金屬連接器。因?yàn)檫B接器的回彈時間會直接導致計數值出錯，因此應使用回彈時間盡可能短的連接器。一般，最大計數速度時選擇30Hz。
  • 非觸點式輸入(晶體管輸入)
    與開放式集電極相連。請使用下列規格的晶體管VCEO＝20V以上、IC＝20mA以上、ICBO＝6μA。當該晶體管為ON時，選用剩余電壓小于1.5V的晶體管。

    ※短路阻抗應小于1kΩ。(當阻抗為0Ω時，晶體管漏極電流約為5mA。開放時阻抗請使用100kΩ。)
  • 輸入布線
    配線是屏蔽線，同時是使用單獨的金屬電線管，請使用配線長10m以下。受到長度變長和電線的浮動容量的影響，有可能會不能正常動作。

    ※因?yàn)椴僮麟娫?測量電壓)輸入部和脈沖輸入部沒有絕緣，連接各種信號輸入的時候，為了防止短路，互感器等輸入機器的電源，像圖A那樣1次、2次的絕緣電壓變壓器下，請使用沒有2次側接地的狀態。在2次側接地的狀態，或者使用單個變壓器的時候，有可能會像圖B那樣短路，損壞了商品內部的回路。



接線端子(KW4M)


  • 請使用Y端子。
  • 使用壓接式端子時，端子應帶適用于M3.5螺絲的絕緣套管 (如下所示)
  • 緊固扭矩應在0.8N·m以下。
