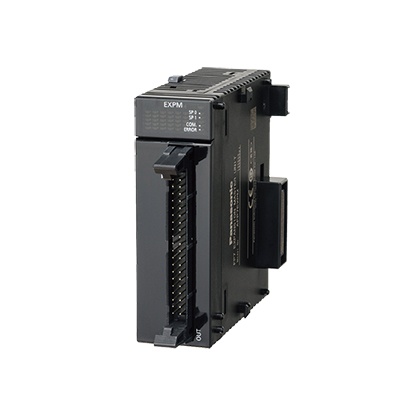

FP7系列擴展單元 擴展主站單元-AFP7EXPM
已對應EthernetNet/IP功能。7大「節省」 為制造現場謀福音的PLC，誕生了。
編 號：1012012208
型 號：AFP7EXPM
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
7大「節省」
為制造現場謀福音的PLC，誕生了。
|
 ※1
|
 ※2
|
| ※1 | EMC指令(不包括AFPRP2□) |
|---|---|
| ※2 | 不包括一部分型號 |
2015年9月 已對應EtherNet/IP功能。
2015年4月 CPU單元 低成本型[AFP7CPS21]開始發售了。
特點
最適用于簡單的獨立系統[CPU單元 低成本型(AFP7CPS21)]
實現高功能的擴展性與低成本/窄長化。
|
省空間化 |
|
|
低成本化
AFP7CPS31→ AFP7CPS21大幅降低成本。
|
現場情報收集、傳輸?shù)目梢暬?
為改變制造現場的狀態，F(xiàn)P7加強了情報功能。
使用便利性得到進一步提高，F(xiàn)P7 實現了大幅進化。
|
|
【數據記錄和傳輸方便】
在FP7存儲的數據可以在電腦上傳輸，簡便的信息統計。
實現跟蹤性。
|
|
|
|
【現場的可視化】
系統狀況在Web服務器的上傳。
瀏覽器閱覽功能。
|
|
【郵件信息通知】
郵件通知使用者設備的工作狀態和日報以及故障時的緊急通知。
|
|
【最多可同220臺機器通信】
PLC等的控制機器和PC等信息機器等，大多數的機器可以在EtherNet上進行簡單的通信。
|
版本信息
本次的功能可以在下面版本的CPU單元、工具軟件上使用。
Control FPWIN GR7: Ver. 2.3
CPU單元 : 固件 Ver. 3.0
2013年12月以后發售的CPU單元(Ver.2.0以后)，可以對應固件版本升級。
詳細請咨詢。
|
|
1.從“ 節省” 編程時間的設想出發。
使程序實現功能塊化，可由多人分擔編寫。
|
2.著眼于調試時間的 “節省”
調試時，可確認各個掃描中觸點動作的時序。
|
|
3.先進性:“節省” 采取安全對策的工時。
防止設備在收貨地發生程序被抄襲的情況。
|
由于可將CPU單元的訪問權限細分化，因此可防止輕易篡改程序以及程序的流出。
4.“省去” 工作監控，提高了便利性。
可遠程監控PLC的工作情況，并調取SD卡內所保存的數據。
|
Ethernet通信插件 AFP7CCET1
● 可在CPU本體中追加串行通信以及Ethernet通信。
●1臺CPU單位可以實現與2個網絡的通信。
| ※ | 不可以使用串聯通信單元。 |
|---|---|
| ※ | 在使用插件時CPU單元的軟件版本必須是Ver.1.3以上。 |
|
5.獨具匠心，“ 省去” 維護。
|
|
無需電池即可備份數據，無需更換電池。
由于無需電池，因此可減少裝置的維護。另外，可輕松切斷裝置的電源，實現節電。
| 項目 | 無電池 | 有電池 |
|---|---|---|
| 程序保持(注1) | ○ | ○ |
| 數據寄存器保持 | ○ | ○ |
| 日歷/時鐘的工作 | △(注2) | ○ |
| (注1)： | 可備份的DT最大為256k |
|---|---|
| (注2)： | 未通電的狀態下，保持約1周(通電時，需要通電30分鐘以上） |
關于內置的日歷/時鐘，通過Ethernet也可修正日歷，因此如在啟動電源時進行修正，則可構建無電池的系統。
自動測量觸點開閉次數和ON時間，從而判定設備的維護時期。
| 輸入觸點X： | 自動測量，并自動記錄輸入連接設備的總計ON時間、ON次數。 |
|---|---|
| 輸出觸點Y： | 自動測量，并自動記錄輸出連接設備的總計ON時間、ON次數。 |
|
可掌握繼電器、電機等設備的維護時期。 |
擴展單元
可實現總線擴展?分散安裝的擴展單元
|
最多連接3塊、共計64臺單元 |
| 品名 | 規格 | 訂購產品號 |
|---|---|---|
| FP7擴展主站單元 | 最多可擴展3臺從站單元 | AFP7EXPM |
|
FP7擴展從站單元 (注1) |
1臺從站單元中最多可連接16臺單元 | AFP7EXPS |
| 擴展電纜 | 電纜長度0.5m | AFP7EXPCR5 |
| 電纜長度1m | AFP7EXPC01 | |
| 電纜長度3m | AFP7EXPC03 | |
| 電纜長度10m | AFP7EXPC10 |
| (注1): | 擴展從站單元中附帶1臺終端單元。 |
|---|---|
| (注2): | 不能使用AFP7CPS21。 |
擴展單元
| 品名 | 擴展主站單元 | 擴展從站單元 | |
|---|---|---|---|
| 訂貨產品號 | AFP7EXPM | AFP7EXPS | |
| 擴展臺數 | 模塊 | 最多3塊(合計4塊) | |
| 單元 | 最多48臺(合計64臺) | ||
| 傳輸距離 | 模塊間距離 | 擴展線纜長度(0.5ｍ、1ｍ、3ｍ、10ｍ) | |
| 總延長 | 最長30ｍ(擴展線纜×3擴展)(注1) | ||
| 最大允許電流 | - | 3.0A(DC24V電源端子) | |
| 擴展總線連接器 | MIL40pin | MIL40pin×2 | |
| 附帶品 | - |
電源線纜(AFPG805) 終端單元(AFP7END) |
|
| (注1): | 塊之間最長可對應100m。詳情請另行垂詢。 |
|---|---|
| (注2): | 不能使用AFP7CPS21。 |
擴展插件
|
|
用途
Web服務器功能
|
|
|
|
Web服務器功能 通信環境
|
郵件發送功能（支持SSL）
|
|
FTP服務器功能
|
FTP客戶端功能（支持SSL）
|
|
可選件
選配件
| 品名 | 規格 | 訂貨產品號 |
|---|---|---|
| 后備電池（FP-X共通） | 對日歷定時器工作進行備份的電池 | AFPX-BATT |
編程軟件
| 品名 | 內容 | 規格 | 訂貨產品號 | |
|---|---|---|---|---|
|
Windows版 工具軟件 Control FPWIN GR7 |
中 文 版 |
僅對應無密碼功能 的CPU |
Windows?8.1(32位/64位)/ Windows?8(32位/64位)/ Windows7?(32位/64位)/ Vista/XP SP3 |
AFPSGR7CN |
|
日 本 版 |
僅對應無密碼功能 的CPU |
AFPSGR7JP | ||
|
英 語 版 |
僅對應無密碼功能 的CPU |
AFPSGR7EN | ||
|
Windows版 工具軟件 Control FPWIN Pro7 |
日文版 英語版 中文版 韓語版 |
僅對應無密碼功能 的CPU |
Windows?8.1(32位/64位)/ Windows8?(32位/64位)/ Windows7?(32位/64位)/ Vista/XP SP3 |
 AFPSPR7A |
| (注1): | Windows?8.1、Windows?8、Windows?7、Vista、XP是美國微軟公司在美國及其他國家的商標或者注冊商品。 |
|---|
Web畫面創建工具
Control Web Creatorza在本公司網站上可進行下載。
※使用下載時，必須登錄「控制機器網站會員」。
>>軟件下載請點擊這里
|
其他
| 產品 | 訂貨產品號 | |
|---|---|---|
|
終端單元(附屬品) FP7 CPU單元及擴展從屬單元里附帶。 |
AFP7END |
|
FP7端子臺(附屬品) 端子臺式的輸入輸出單元及模擬量輸入輸出單元里附帶。(5個入) |
AFP7TER |
|
散線連接器(40芯)(附屬品) FP7輸入輸出單元(MIL連接器型)、高速計數單元、位置控制單元、脈沖輸出單元、可編程輸入輸出單元里附帶。(2個入) |
AFP2801 |
|
扁平型電纜連接器(40芯) 用于FP7輸入輸出單元(MIL連接器型)、高速計數單元、位置控制單元、脈沖輸出單元、可編程輸入輸出單元。 扁平型電纜總括配線時使用。(2個入) |
AFP2802 |
|
|
散線壓接工具 晶體管輸出型附屬的連接器在接線時需要。 |
AXY52000FP |
連接器端子
介紹FP7能使用的連接器端子。
Wago Japan（株）
|
連接器端子型號 |
|
?PM-M32P-2081（橫向型、極數40P 、FP7用電路） |
|
電纜型號（MIL40P→MIL40P）
|
|
關于連接器端子的相關問題敬請咨Wago Japan(株)。 URL：http://www.wago.co.jp/
|
|
東洋技研(株)製 |
