Data Logger Light(DLL)數據采集器AFP0811

任何人都可以更加簡單地進行數據儲存、遠程監控等操作。

編號：101558216

型號：AFP0811

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

任何人都可以更加簡單地進行數據儲存、遠程監控等操作。

CE 已取得。

特點

通過USB與專用軟件連接，在現場即可實現簡單的設定。

無DLL主機也可設定的專用軟件。
即使DLL的主機在現場，也可通過電腦單獨地完成DLL的機器登錄、條件設定等。

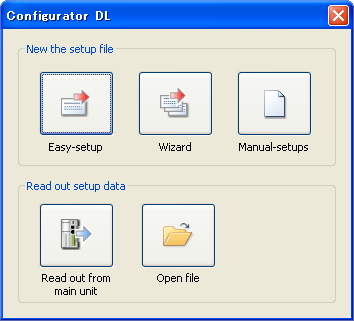

主菜單畫面

按照『簡單設定』圖標的步驟來進行簡單的操作，即可完成設定的完全導航。

當前值監視畫面

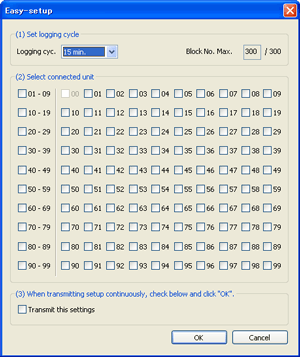

RS485連接的測量儀表的設定，只需在『局號設定畫面』中勾選即可。

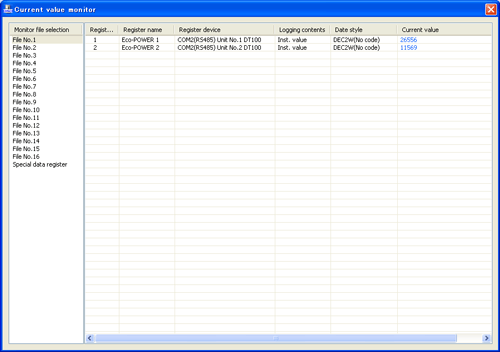

當前值監視畫面

即時掌握設定狀況、數據的存儲狀況。便于從遠離現場的辦公室進行監視。

※	畫面為印象圖

設定變更同時對應USB和LAN環境兩者。
通過電腦制定的設定數據，可以使用USB傳輸?shù)街鳈C(jī)。另外，對于連接到LAN環境的、位于遠處的DLL，可以通過LAN來進行傳輸。因此，無論是單機型，還是系統升級時的設定變更，都可以高效、順暢地對應。

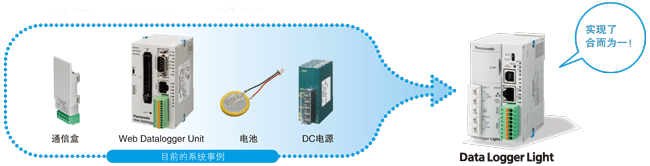

合而為一，因此可以輕松導入、安裝。

采用USB端口、SD/SDHC存儲卡槽、AC自由電源等，因此使用時可節省施工和配線，提高便利性和成本優勢。

對應SD/SDHC存儲卡。

配備了近年來的主流媒體SD/SDHC存儲卡槽。
另外，還對應CLASS10的高速，可以記錄最大32GB。

對應AC自由電源，并且內置串行通信。

內置RS232C、RS485通信。
操作電源對應AC100～240V。
配備DC24V 0.2A的外部服務電源，便于與其它機器設備連接。

種類

品名	內容	訂貨產品號
Data Logger Light	可登錄設備數∶最大300個(無論1個文件還是16個文件合計均為最大300個)、內部存儲器∶1MB、 SD/SDHC存儲卡∶最大32GB	AKL1000
Data Logger Light(iopeNet對應)		AKL2000
FP0用安裝板30型	垂直安裝Data Logger Light時的安裝板(10張裝)	AFP0811
FP0用安裝板平坦型	水平安裝Data Logger Light到機柜時的安裝板(10張裝)	AFP0804
FPΣ用電池	內部存儲器保存數據、時鐘功能備份用	AFPG804
端子臺用螺絲刀	PHOENICS端子臺接線用	AFP0806
Configurator DL	Data Logger Light設定用軟件	免費下載(英文)
Configurator WD	IP地址檢索工具(Ver.1.50以上)	免費下載(英文)
Data Logger Light 用戶手冊(PDF)	解說Data Logger Light的使用方法、設定操作步驟等	免費下載

規格

額定及性能

主機規格

項目	規格
額定操作電壓	100～240V AC
容許操作電壓范圍	85～264V AC (額定操作電壓的85％～110％)
頻率	50 / 60Hz
容許瞬時停電時間	10 ms以下
額定輸出電壓(服務電源)	24V DC
輸出電壓變動范圍	21.6V～26.4V DC
額定輸出電流	0.2A^※
使用環境溫度	-10 ～ +55 ℃
保存環境溫度	-25 ～ +70 ℃
消耗電流	230mA以下(at 100V AC)
主機重量	約200g(不含電池)

※	連接規格外的電流負載，并且連續處于過載狀態時，將可能發生故障性。另外，檢測到短路后，Data Logger Light電源整體將停機。

功能規格

項目			規格
數據存儲	存儲 數據	內容	瞬時值、差分值、平均值、最小值、最大值
		數據格式 (寄存器類有效)	16位整數(帶符號 / 無符號)、 32位整數(帶符號 / 無符號)、 64位整數(帶符號 / 無符號)※AKL2000除外、 HEX (4位 / 8位)、實數
		可登錄文件數	16
		可登錄設備^※1	300點 / 1個文件
	數據 保存	保存目標^※2	?內部存儲器(SRAM)：1MB ?SD / SDHC存儲卡：2GB～32GB
		文件系統	VFAT / FAT12 / FAT16 / FAT32
		保存格式	CSV文件格式
		文件保存數	100
	觸發器	觸發器類別	?一定周期(1秒～24小時，任意設定) ?接點狀態(上升沿、下降沿、兩邊、累積ON時間、累積開閉次數、ON狀態、OFF狀態) ?指定時刻(每分、每時、每日、每周、每月、每年、指定時刻) ?寄存器(＝、＞、＜、≠) ?觸發器的組合(AND、OR)
	觸發器	可登錄數	128
郵件發送功能		發送網絡	LAN
		郵件內容	標題：半角16字符(全角8文字)以內 正文：半角256個字符(全角128文字)以內
		可登錄數	64 (無文件添附)
網絡 功能		通信規約	TCP / IP、UDP / IP
網絡 功能		應用程序規約	SMTP(對應POP / APOP認證)、 FTP(客戶／服務器)、SNTP、DHCP、DNS、iopeNet(客戶/僅限AKL2000)

※1	可登錄設備數無論是1個文件還是16個文件，合計均為最大300個。
※2	內部存儲器可通過備份電池來保存。但是，若電池電量用盡，則數據可能丟失，因此使用時請加以注意。

通信規格

接口：Ethernet規格

項目		規格
接口		IEEE802.3u、10BASE-T / 100BASE-TX
連接器形狀		RJ45
傳輸規格	傳輸速度	10Mbps / 100Mbps
	傳輸方法	基帶
	最大段長	100m
通信電纜		UTP(類別5)
功能		自適應功能 MDI / MDI-X自動交換功能

※	Ethernet是美國Xerox公司的注冊商標。

接口：RS232C、RS485

項目		規格
接口		RS232C(與內部電路不絕緣)	RS485(與內部電路絕緣)
通信形態		1：1通信	1：N通信
連接局?jǐn)?shù)		1局	99局^{※1 ※2}
通信方式		半二重方式
同步方式		調步同步方式
傳輸距離		15m	最大1200m^※3
通信速度		4800, 9600, 19200, 38400, 57600, 115200bps
傳輸格式	停止位	1bit / 2bit
	奇偶位	奇數 / 偶數 / 無
	數據長度	7bit / 8bit
規約		MEWTOCOL / MODBUS(RTU)

※1	以電腦側為從設備時，RS485設備建議使用LINEEYE公司生產的SI-35、SI-35USB。
※2	使用SI-35、SI-35USB、本公司生產的環保型功率表、PLC(可連接99臺的機型)時，使用時的最大可連接臺數為99臺。有其它機器同時存在時，最大連接臺數限定為31臺。
※3	根據傳輸速度及連接臺數的不同，傳輸速度受到限制。若速度為38400bps以下，則最大為1200m、99臺。

外部存儲器規格

SD存儲卡槽

建議使用Panasonic生產的SD存儲卡。

項目	規格
支持媒體	SD存儲卡
支持格式標準^※1	符合SD及SDHC標準
容量	2GB～32GB
速度級	Class2～Class10

※	格式化SD存儲卡時，請從Panasonic主頁下載格式化軟件來進行格式化。 “Panasonic主頁→綜合客戶支持→SD/SDHC存儲卡綜合頁→軟件下載一覽”http://panasonic.jp/support/sd_w/download/ (截止至2010年8月)采用普通電腦軟件格式化后的SD存儲卡的文件系統，不符合SD存儲卡標準。

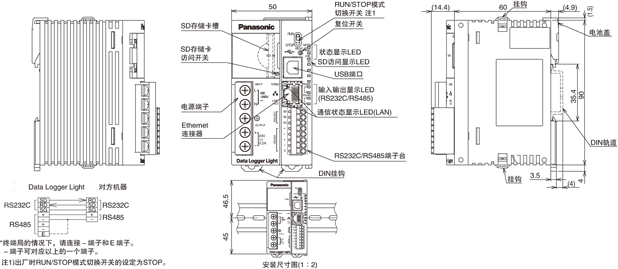

尺寸圖

單位mm

AKL1000/AKL2000

用途

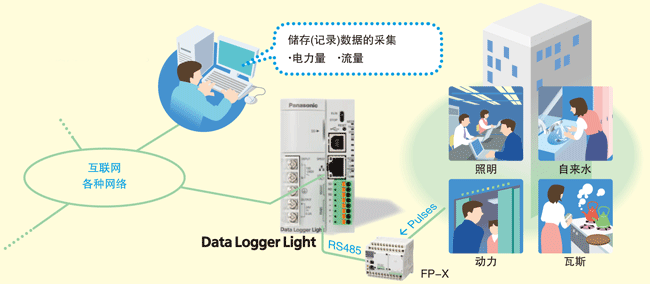

樓宇?店鋪的節能



只需連接到對象設備，即可進行數據的采集、儲存，并且可以進行能源使用量等的測量。

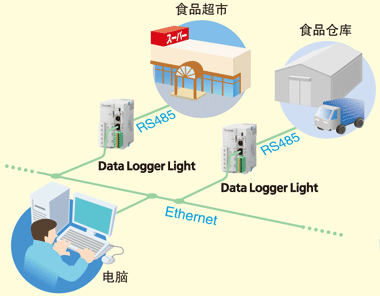

食品相關的溫度管理



在食品相關的設備、設施里，可以從遠距離進行基于HACCP的溫度管理。

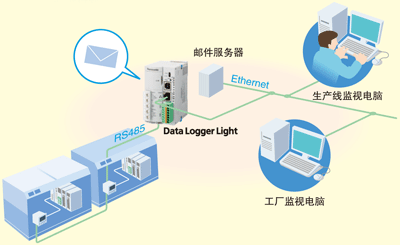

設備、生產的高效化



以生產線或樓層為單位的工廠運轉管理(包括生產數量、發生錯誤等日志數據)，可以從遠距離進行監視，并進行數據采集。

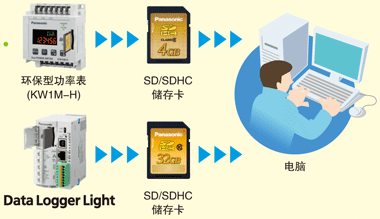

沒有電纜線也可進行數據傳輸



KW1M-H環保型功率表?電腦、DLL?電腦之間，可以使用SD/SDHC儲存卡，進行數據的交換。
