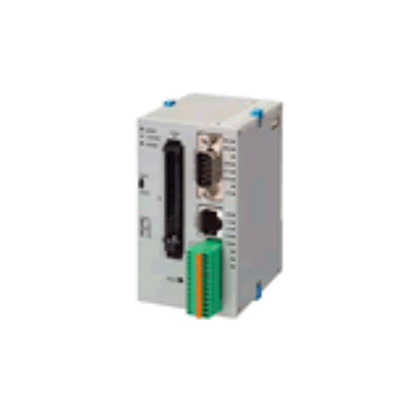

Web Datalogger Unit(DLU)
有助于大廈和辦公室的節能，為生產線的效率提高做出貢獻。
編 號：101559212
型 號：Web Datalogger Unit(DLU)
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
有助于大廈和辦公室的節能，為生產線的效率提高做出貢獻。
|
|
|
|
特點
如需詳細了解本產品，請聯系本公司
咨詢電話：400-867-5758
種類
如需詳細了解本產品，請聯系本公司
咨詢電話：400-867-5758
規格
一般規格
| 項目 | 規格 |
|---|---|
| 額定電壓 | 24V DC |
| 電壓容許范圍 | 21.6～26.4V DC |
| 容許瞬時停止時間 | 3ms(※ |
| 使用環境溫度 | 0～55℃ |
| 保存環境溫度 | －20～＋70℃ |
| 使用環境濕度 | 30～85％RH(at 25℃、應無結露) |
| 保存環境濕度 | 30～85％RH(at 25℃、應無結露) |
| 耐電壓 |
?所有輸入端子? 所有電源端子、功能接地 500V AC 1分鐘 ?所有輸出端子? 所有電源端子、功能接地 ?所有輸入端子? 所有輸出端子 1500V AC 1分鐘 截斷電流 10mA 但是保護用可變電阻除外 |
| 絕緣電阻 |
?所有輸入端子? 所有電源端子、功能接地 ?所有輸出端子? 所有電源端子、功能接地 ?所有輸入端子? 所有輸出端子 100MΩ以上(試驗電壓 500V DC) |
| 耐振動 |
10～55Hz 1掃描/1分鐘、復振幅：0.75mm X、Y、Z各方向 10分鐘 |
| 耐沖擊 | 98m/s2 以上、X、Y、Z各方向4次 |
| 耐干擾性 | 1000V[P-P]脈寬50ns、1μs(依據干擾模擬法) |
| 使用環境 | 應無腐蝕性氣體。應無嚴重灰塵。 |
| 消費電流(24V DC) |
Web Datalogger Unit(DLU):300mA以下 通信插卡COM1、COM2：20mA以下 通信插卡COM3、COM4：25mA以下 |
| 質量(重量) | 約200g |
※1 瞬時停止時間在3ms以內的情況下將繼續動作。
※2 3～10ms的情況下，系統履歷中保存瞬時停電，并重新啟動系統。
※3 10ms以上的情況下，其動作與接通電源時相同(系統履歷將保存電源ON)。
性能規格
| 項目 | 規格 | ||
|---|---|---|---|
| 本體端功能 |
數據 收集 |
本體I/O | 輸入4點(脈沖輸入時30Hz以下)輸出1點 |
| 擴展單元I/O |
輸入48點 輸出48點 (擴展的登錄取決于擴展單元的選擇) |
||
| 下位通信 |
合計模式：接點(B)200點、數據(EXD)200點 瞬時值模式：接點(B)2500點、數據(EXD)2500點 (下位通信的登錄接點、數據合計時，合計模式下200點以下、瞬時值模式2500點以下) |
||
| 下位通信動作 |
?Panasonic：計算機鏈接、MEWNET-FP ?歐姆龍：SYSMAC-C ?三菱電機：MELSEC-FX、MELSEC-FX2N |
||
|
存儲 數據 |
保存目標處 | 內部內存/CF卡 | |
| 保存容量 |
內部內存2Mbyte、CF卡8M～1Gbyte (CF卡是用戶容量的合計) |
||
| 文件系統 | VFAT/FAT32/FAT16 | ||
| 文件構成 |
16組 (每組由存儲數據 、時間數據、日數據 、月數據構成。) |
||
| 文件種類 |
本體和擴展：接點變化、接點周期、脈沖、模擬 下位通信：接點変化、接點周期、脈沖、統計值、瞬時值 |
||
| 履歷文件 | 系統履歷、動作觸發履歷 | ||
| 文件形式 | CSV文件形式 | ||
| 動作觸發 | 觸發數 | 64 | |
| 觸發種類 |
接點狀態、累計ON時間(異常/警報)、 累積開閉次數(異常/警報)、無狀態變化(異常/警報)、 脈沖(恢復/異常/警報)、上下限(恢復/異常/警報)、 指定時刻(星期) |
||
| E-mail功能 | 每個觸發半角224字符、可添加附件 | ||
| 輸出(※4 | bit/數據(復位條件、恢復時可以設定動作) | ||
|
計算機端 功能(※1 |
設定 | 通信 | Ethernet設定、Dial-up設定(2)、收信連接設定、調制解調器設定 |
| 其他 | 郵件設定、時鐘設定、期間指定動作設定、PCWAY對應設定 | ||
| 登錄 | 用戶登錄(16)、組群登錄(16) | ||
| 監控 | 標準畫面 | 本體I/O、擴展I/O、外部接點、外部數據(帶自動更新功能) | |
| 原創監控畫面 | 根據使用Web監控鏈接部件HTML記述 | ||
|
Java Applet 的種類 (※2 |
指示燈、開關、數據設定、消息顯示、進度條、進度條、趨勢圖、數據顯示 | ||
| 下載功能 | 在設定畫面中的下載和FTP下載 | ||
| 通信功能 | 通信協議 | TCP/IP、UDP/IP、PPP (Dial-up通信) | |
| 應用協議 |
HTTP(Web)、SMTP (POP/APOP認證對應E-mail)、 FTP (文件傳輸)、DNS (域名)、DHCP (自動取得IP)、 SNTP (時刻) |
||
| 日歷時鐘 |
0℃ 月差119秒以下 25℃ 月差51秒以下 55℃ 月差148秒以下 (可使用SNTP進行自動補正) |
||
| 備份 |
存儲數據(※3、履歷文件(※3、日歷時鐘 (通過金電容及零售的備份電池) |
||
| 電池放電壽命(完全未通電)(※5 | 250日以上(實際使用值 約5年(25℃))(定期更換標準：1年) | ||
| 安全功能 | 用戶名、密碼、帳戶種類(2級) | ||
| 自診斷功能 | Watchdog計時器、設定值確認、電池電壓下降 | ||
| ※1 | 請使用Internet Explorer5.5以上的Web瀏覽器。 |
|---|---|
| ※2 | 可以在軟件頁面免費下載。(需會員登陸) |
| ※3 | 備份過的數據包含合計數據(內部內存指定24小時/31日/12個月)、存儲數據(部分)和履歷數據(系統128/動作觸發128)。 |
| ※4 | 輸出時接點狀態、指定時刻觸發發生時和其他異常觸發發生時動作。 |
| ※5 | 將本題電源通電5小時以上后的放電壽命。 |
| ※6 | 電池壽命受溫度等環境的影響。 |

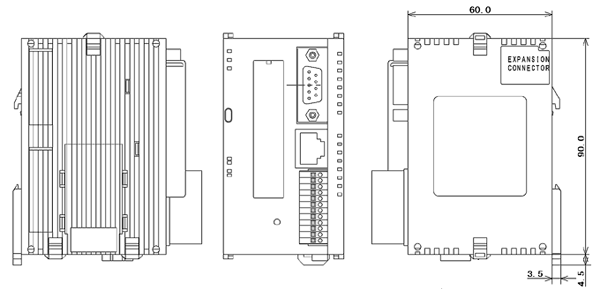

尺寸圖
- 單位mm
AFL1200
|
用途
即使不具備專業知識，也能簡單地實現數據收集和保存、郵件的收發和Web瀏覽、機器·設備·服務的網絡化、系統的高效率化。

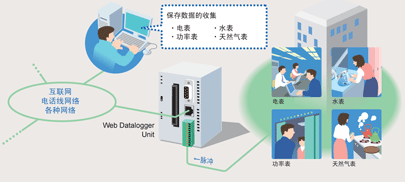

大廈·店鋪的節能
|

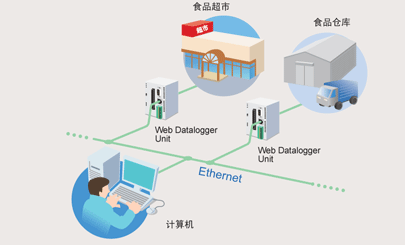

食品相關的溫度管理
|

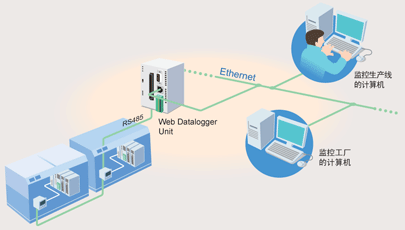

設備、生產的高效率化
|
