FP-X系列擴展輸入單元／輸出單元 AFPX-EFP0 擴展FP0適配器

配備標準USB端口。高程序容量32K步，可充分確保注釋區域。Tr.輸出為脈沖輸出，內置4軸。

編號：1012292033

型號：AFPX-EFP0

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

特點

High Performance

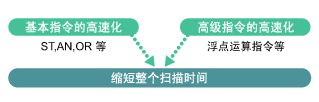

高速運算

通過配備32位RISC處理器，實現了小型PLC的超高速運算處理。5000步 ※1的掃描時間不足2ms。高速PLC是設備高性能化中所不可或缺。

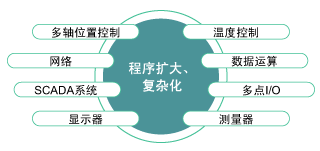

大容量的程序存儲器

為充分適應通信、位置控制、模擬量控制等不斷擴大的功能需求，建議適用32K步 ※2程序存儲器的FP-X。即使將來進行設備改造，也因程序容量有充足余量而可放心適用。

獨立的注釋存儲器

要在計算機上管理程序時，常常難以確定哪個是最終的程序，從而將正在工作的設備內的PLC中所存儲的程序作為最終程序。FP-X中配備了獨立的注釋存儲器，所有注釋均可與程序一起存儲至PLC內，因此便于對程序進行管理，便于維護。

最大I/O點數

1臺控制單元上最多可連接8臺擴展單元。為此最大I/O點數可達300點。此外，如果使用擴展插件和擴展FP0適配器，最多可達382點。

※1 基本指令40％、數據傳輸、運算指令60％
※2 C14為16K步

Line Up

控制單元 20種

(14點、30點、60點)×(Ry、NPN、PNP)×(AC、DC)
(40點)×(Ry、NPN)×(AC)

擴展單元 11種

(16點)×(Ry、NPN) (30)點×(Ry、NPN)×(AC、DC) E16X 輸入專用單元 E14YR 輸出專用單元

		Ry輸出		NPN輸出		PNP輸出
		AC	DC	AC	DC	AC	DC
控制單元	14點	●	●	●	●	●	●
	30點	●	●	●	●	●	●
	40點	●	×	●	×	×	×
	60點	●	●	●	●	●	●
擴展單元	14點	● (無電源部)		-	-	-	-
	16點	● (無電源部)		● (無電源部)		● (無電源部)
	30點	●	●	●	●	●	●

組合(I/O點數)97種

14點～300點

擴展插件 16種 ※3

輸入/輸出、脈沖I/O、模擬I/O、通信(RS485、RS232C、Ethernet)、外部存儲器

※3 ‘FP-X 擴展插件使用時的限制’請務必仔細閱讀。

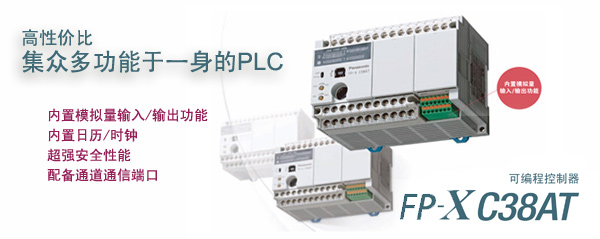

集眾多功能于一身的PLC FP-X C38AT

輸入/輸出、脈沖I/O、模擬I/O、通信(RS485、RS232C、Ethernet)、外部存儲器

內置模擬量輸入/輸出功能。
內置日歷/時鐘。
超強安全性能。
配備通道通信端口。

配備有繼電器和晶體管輸出的混合、低成本的小型PLC FP-X C40RT0A。

高速計數器 6ch
超高速掃描速度80ns/步
豐富的I/O點數擴展時最大196點
多功能模擬量輸入2ch 可實現豐富多彩的模擬量輸入(電位輸入、熱敏輸入、電壓輸入)。

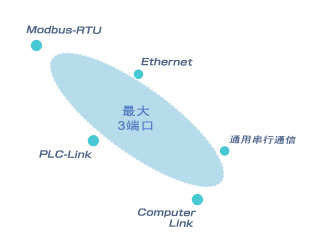

Network

最大3通道

通信插件(2通道型)和編程口合計為3通道。與豐富的通信功能組合后，可用于各種用途

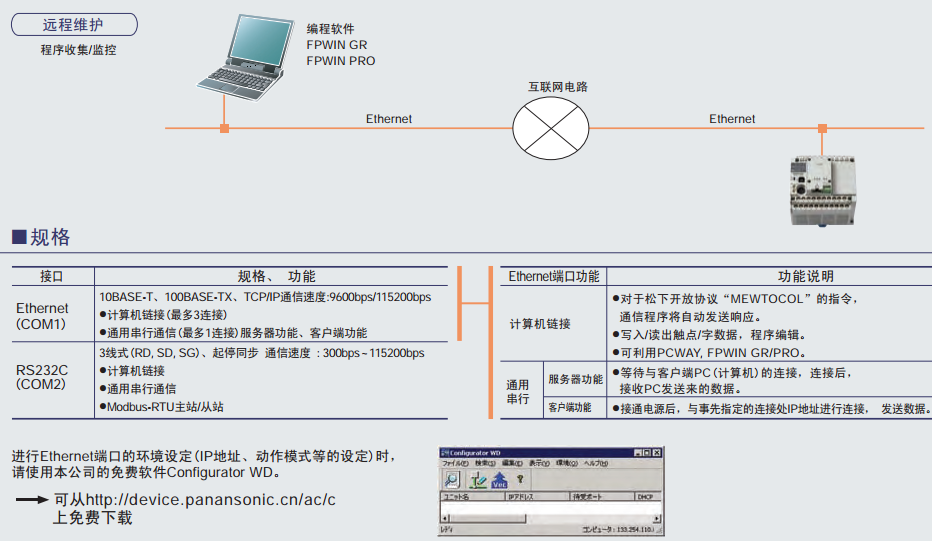

Ethernet

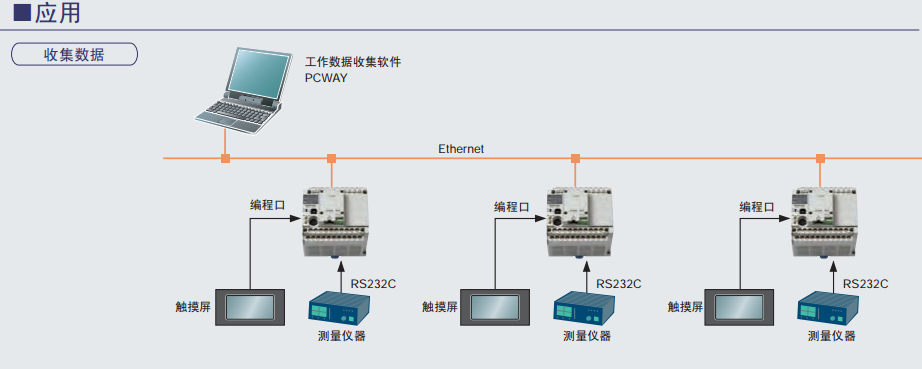

使用通信插件(Ethernet)，通過LAN輕松收集檢查數據、生產數據、出錯信息。

Modbus-RTU

可簡單地與對應全球通用的業界標準Modbus-RTU(二進制)的設備之間進行無程序通信。溫控器及變頻器等。

PLC鏈接

如果使用通信插件(RS485型)，可在最多16臺FP-X之間方便地共享位數據/字?jǐn)?shù)據

計算機鏈接

可簡單地與對應松下開放協議“MEWTOCOL”的設備之間進行無程序通信。顯示器、圖像檢測裝置、溫控器、電力計等

通用串行通訊

根據對方設備的通信協議生成/發送相應的指令。此外，還可接收流動數據，與測量儀器、條形碼讀取器、RF-ID等連接。

Positioning

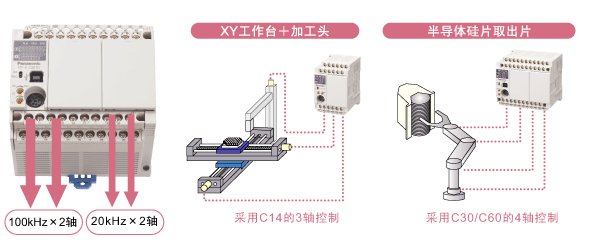

內置了4軸脈沖輸出功能(晶體管輸出型)

晶體管輸出型產品將在C14中為3軸、在C30/C60中為4軸的脈沖輸出功能內置于控制單元本體中。以往PLC中必須使用高級機種或位控專用單元，或使用2臺以上多軸控制設備，但FP-X晶體管輸出型產品基本上只使用1臺單元設備，既可節省空間、又能降低成本。此外與繼電器輸出型產品相比，由于不再使用脈沖輸出擴展插件，可以更多地使用通信及模擬量輸入等其他功能，使用范圍更大。

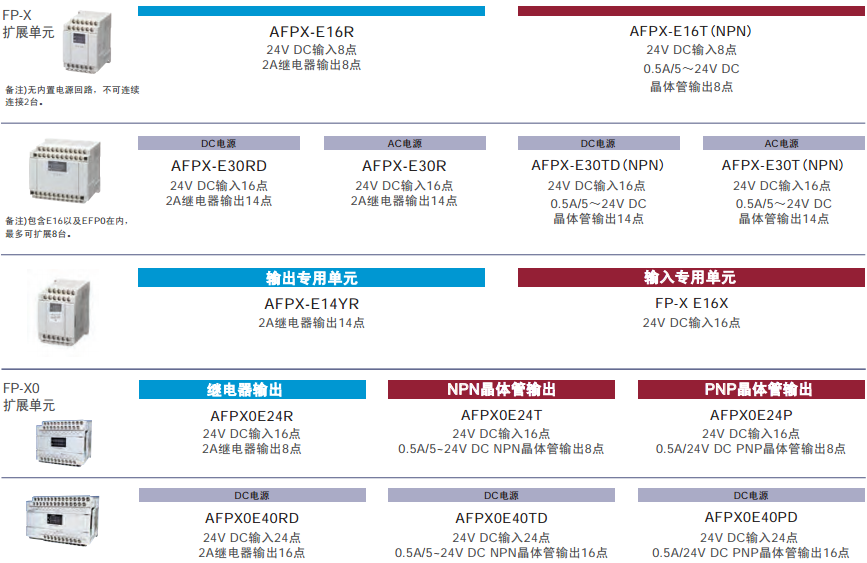

FP-X擴展單元

輸入單元／輸出單元

品名	電源	規格	訂貨產品號
FP-X E16X 擴展輸入專用單元	- (從左側單元電源供應)	24V DC輸入 16點　　※1	AFPX-E16X
FP-X E14YR 擴展輸出專用單元	- (從左側單元電源供應)	2A繼電器輸出14點　　※1	AFPX-E14YR

入輸出單元(繼電器輸出)

品名	電源	規格	訂貨產品號
FP-X E16R 擴展I/O單元	- (從左側單元電源供應)	24V DC輸入8點、2A繼電器輸出8點　　※1	AFPX-E16R
FP-X E30R 擴展I/O單元	100～240V AC	24V DC輸入16點、2A繼電器輸出14點　　※2	AFPX-E30R
FP-X E30RD 擴展I/O單元	24V DC	24V DC輸入16點、2A繼電器輸出14點　　※2	AFPX-E30RD

輸入輸出單元(晶體管輸出)

品名	電源	規格	訂貨產品號
FP-X E16T 擴展I/O單元	- (從左側單元電源供應)	24V DC輸入8點、0.5A／5～24V DC晶體管輸出8點(NPN)　　※1	AFPX-E16T
FP-X E16P 擴展I/O單元	- (從左側單元電源供應)	24V DC輸入8點、0.5A／24V DC晶體管輸出8點(PNP)　　※1	AFPX-E16P
FP-X E30TD 擴展I/O單元	24V DC	24V DC輸入16點、0.5A／5～24V DC晶體管輸出14點(NPN)　　※2	AFPX-E30TD
FP-X E30T 擴展I/O單元	100～240V AC	24V DC輸入16點、0.5A／5～24V DC晶體管輸出14點(NPN)　　※2	AFPX-E30T
FP-X E30PD 擴展I/O單元	24V DC	24V DC輸入16點、0.5A／24V DC晶體管輸出14點(PNP)　　※2	AFPX-E30PD
FP-X E30P 擴展I/O單元	100～240V AC	24V DC輸入16點、0.5A／24V DC晶體管輸出14點(PNP)　　※2	AFPX-E30P

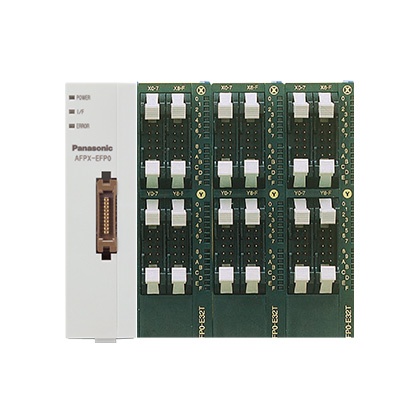

擴展FP0適配器

品名	電源	規格	訂貨產品號

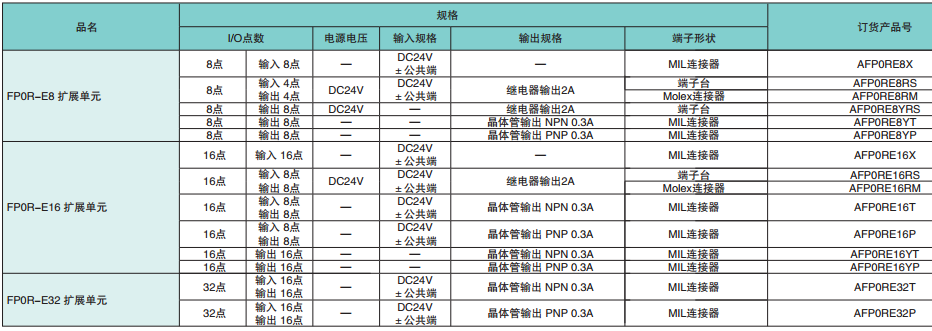

擴展FP0 適配器	24VDC	接入適配器后，最后可將3臺FP0R擴展單元連接到FP-X上。附帶8cm擴展電纜、電源電纜。	AFPX-EFP0

※	所有單元24V DC輸入為雙方向輸入。
※1	因無內置電源回路、不可以連接2臺。附帶8cm擴展電纜。
※2	含有E16、EFP0。最大可擴展至8臺。附帶8cm擴展電纜。
※3	最大擴展3臺。需要擴展FP0適配器。

可選件

配線工具

品名		訂貨產品號
	端子臺用改錐繼電器輸出型?端子臺(Phonenix制)在接線時需要。	AFP0806
	散線壓接工具晶體管輸出型附屬的連接器在接線時需要。	AXY52000

安裝部件

品名		訂貨產品號
	FPO安裝板窄條30型擰緊螺絲用的安裝板。寬30mm型。	AFP0811 (含10個)
	FPO安裝板窄條型擰緊螺絲用的安裝板。窄條型。	AFP0803 (含10個)
	安裝板擰緊螺絲用的安裝板。平面型。	AFP0804 (含10個)

輸入輸出電纜

品名			訂貨產品號
	晶體管輸出型用 I/O電纜一側附帶連接器的散線電纜(10芯)、AWG22、0.3mm2、 2條(藍?白)1條	長度1m、 2條1套	AFP0521
		長度3m、 2條1套	AFP0523

※1	對于FP0-C10RS、C14RS、E8RS、E16RS等型號、需要I/O電纜各1套(2本)。
※2	對于FP0-C16T/E16X、E16T/E16YT型號、需要I/O電纜各1套(2條)。
※3	對于FP0-C32T/E32T/、需要I/O電纜各2套(共4條)。

扁平電纜用連接器套件(10芯)

扁平電纜用連接器套件芯)

AFP0808(4個裝)

維修部件

品名		訂貨產品號
	端子臺插座附屬繼電器輸出?端子臺型。維修部件。	AFP0802 (含2個)
	散線壓接插座附屬于晶體管輸出型	AFP0807 (含2個)
	FP0R電源電纜 (長1m) 附帶于FP0R控制單元。	AFPG805 (1個裝)

散線壓接連接器

品名	訂貨產品號	適用電纜尺寸	電線規格
品名	訂貨產品號	適用電纜尺寸	電纜直徑	備注
散線壓接連接器	AXW7221FP	AWG#22	φ1.5～φ1.1	AWG#22 12根/0.18
	AXW7221FP	AWG#24	φ1.5～φ1.1	雙絞線
	AXW7231FP	AWG#26	φ1.3～φ1.1	雙絞線
	AXW7231FP	AWG#28	φ1.3～φ1.1	雙絞線

4點單元繼電器(功率PhotoMOS型)

接點構成	種類	額定輸入電壓	4點單元繼電器
接點構成	種類	額定輸入電壓	型號	訂貨產品號	包裝數量
1a×4	DC專用 (配備AQZ102)	DC12V	RT3SP1-12V	AY34001	內箱1個外箱20個
	DC專用 (配備AQZ102)	DC24V	RT3SP1-24V	AY34002
	AC/DC兼用 (配備AQZ204)	DC12V	RT3SP2-12V	AY35001
	AC/DC兼用 (配備AQZ204)	DC24V	RT3SP2-24V	AY35002

(注1)	功率PhotoMOS專用。不能配備PA繼電器。
(注2)	接點構成等請咨詢。

4點單元繼電器(PA繼電器型)

接點構成	額定輸入電壓	4點單元繼電器
接點構成	額定輸入電壓	型號	訂貨產品號	包裝數量
1a×4	DC12V	RT3S-12V	AY33001	內箱1個外箱20個
1a×4	DC24V	RT3S-24V	AY33002	內箱1個外箱20個

(注1)	PA繼電器型。標準型不能配備功率PhotoMOS。請務必使用電壓驅動型。
(注2)	也可訂購DC5V。請向本公司咨詢。
(注3)	接點構成等請咨詢。

4點端子

種類	額定輸入電壓	訂貨產品號
PA繼電器?功率PhotoMOS電壓驅動型	DC12、24V	AY30000

搭載可能繼電器 PA繼電器

功率PhotoMOS (電壓驅動型)

4點點端子可配備的繼電器

品名	訂貨產品號
PA繼電器	APA3311、APA3312
功率PhotoMOS(電壓驅動型)	AQZ10＊D(DC專用型)
功率PhotoMOS(電壓驅動型)	AQZ20＊D(AC/DC兼用型)

(注1)	切勿在本產品上配備上述以外的繼電器，否則會導致產品的異常動作、故障及連接設備的故障等。

RT-2繼電器端子

壓接端子用

直接接線用

DIN導軌安裝型

1.壓接端子用

輸入輸出形式	電壓規格	型號	訂貨產品號	包裝數量
輸入用	DC12V	RT2S-ID16-12V	AY231501	內箱1個外箱10個
輸入用	DC24V	RT2S-ID16-24V	AY231502
輸出用	DC12V	RT2S-OD16-12V	AY232501
輸出用	DC24V	RT2S-OD16-24V	AY232502

2.直接接線用

輸入輸出形式	電壓規格	型號	訂貨產品號	包裝數量
輸入用	DC12V	RT2S-C-ID16-12V	AY231511	內箱1個外箱10個
輸入用	DC24V	RT2S-C-ID16-24V	AY231512
輸出用	DC12V	RT2S-C-OD16-12V	AY232511
輸出用	DC24V	RT2S-C-OD16-24V	AY232512

*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。
