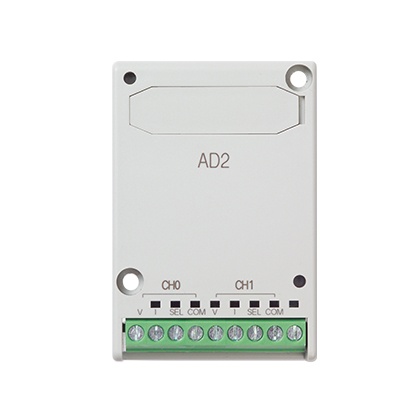

FP-X系列 擴展插件 功能插件 AFPX-AD2模擬量輸入插卡

配備標準USB端口。高程序容量32K步，可充分確保注釋區域。Tr.輸出為脈沖輸出，內置4軸。

編 號：1012302028

型 號：AFPX-AD2

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格

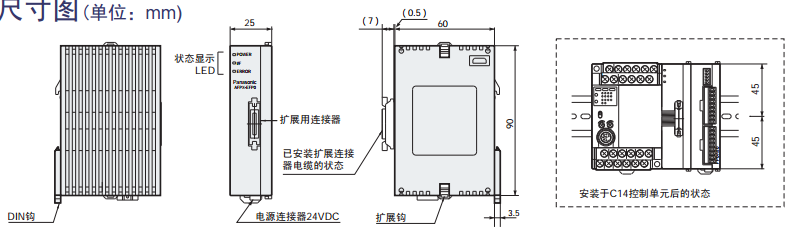

  • 產品尺寸
  • 產品用途
  • 可選件

特點

High Performance


高速運算

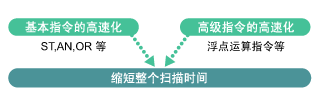

通過配備32位RISC處理器，實現了小型PLC的超高速運算處理。5000步 ※1的掃描時間不足2ms。高速PLC是設備高性能化中所不可或缺。


大容量的程序存儲器

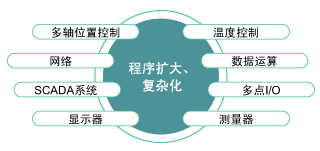

為充分適應通信、位置控制、模擬量控制等不斷擴大的功能需求，建議適用32K步 ※2程序存儲器的FP-X。即使將來進行設備改造，也因程序容量有充足余量而可放心適用。


獨立的注釋存儲器


要在計算機上管理程序時，常常難以確定哪個是最終的程序，從而將正在工作的設備內的PLC中所存儲的程序作為最終程序。FP-X中配備了獨立的注釋存儲器，所有注釋均可與程序一起存儲至PLC內，因此便于對程序進行管理，便于維護。


最大I/O點數

1臺控制單元上最多可連接8臺擴展單元。為此最大I/O點數可達300點。此外，如果使用擴展插件和擴展FP0適配器，最多可達382點。

※1 基本指令40％、數據傳輸、運算指令60％
※2 C14為16K步


Line Up


控制單元 20種


(14點、30點、60點)×(Ry、NPN、PNP)×(AC、DC)
(40點)×(Ry、NPN)×(AC)


擴展單元 11種


(16點)×(Ry、NPN) (30)點×(Ry、NPN)×(AC、DC) E16X 輸入專用單元 E14YR 輸出專用單元


Ry輸出
NPN輸出
PNP輸出
AC DC AC DC AC DC
控制單元 14點
●
●
●
●
●
●
30點
●
●
●
●
●
●
40點
●
×
●
×
×
×
60點
●
●
●
●
●
●
擴展單元 14點

●

(無電源部)

-
-
-
-
16點

●

(無電源部)

●

(無電源部)

●

(無電源部)

30點
●
●
●
●
●
●


組合(I/O點數)97種

14點～300點



擴展插件 16種 ※3

輸入/輸出、脈沖I/O、模擬I/O、通信(RS485、RS232C、Ethernet)、外部存儲器

※3 ‘FP-X 擴展插件使用時的限制’新窗口中打開請務必仔細閱讀。

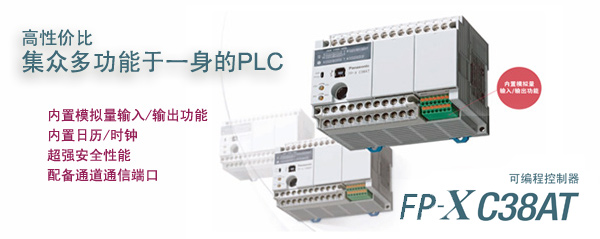

集眾多功能于一身的PLC FP-X C38ATnew

輸入/輸出、脈沖I/O、模擬I/O、通信(RS485、RS232C、Ethernet)、外部存儲器

內置模擬量輸入/輸出功能。
內置日歷/時鐘。
超強安全性能。
配備通道通信端口。



配備有繼電器和晶體管輸出的混合、低成本的小型PLC FP-X C40RT0A。new

高速計數器 6ch
超高速掃描速度80ns/步
豐富的I/O點數擴展時最大196點
多功能模擬量輸入2ch 可實現豐富多彩的模擬量輸入(電位輸入、熱敏輸入、電壓輸入)。


Network

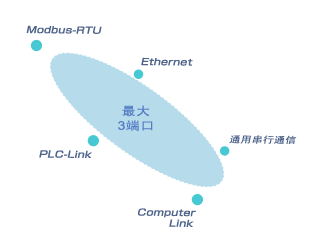

最大3通道

通信插件(2通道型)和編程口合計為3通道。與豐富的通信功能組合后，可用于各種用途



Ethernet

使用通信插件(Ethernet)，通過LAN輕松收集檢查數據、生產數據、出錯信息。



Modbus-RTU

可簡單地與對應全球通用的業界標準Modbus-RTU(二進制)的設備之間進行無程序通信。溫控器及變頻器等。



PLC鏈接

如果使用通信插件(RS485型)，可在最多16臺FP-X之間方便地共享位數據/字數據



計算機鏈接

可簡單地與對應松下開放協議“MEWTOCOL”的設備之間進行無程序通信。顯示器、圖像檢測裝置、溫控器、電力計等



通用串行通訊


根據對方設備的通信協議生成/發送相應的指令。此外，還可接收流動數據，與測量儀器、條形碼讀取器、RF-ID等連接。

Positioning

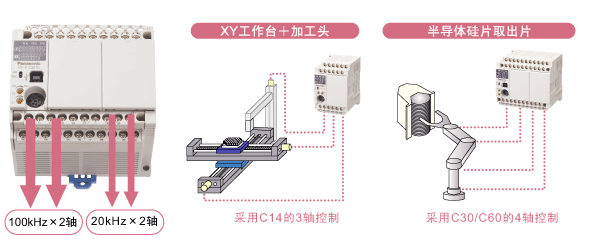

內置了4軸脈沖輸出功能(晶體管輸出型)


晶體管輸出型產品將在C14中為3軸、在C30/C60中為4軸的脈沖輸出功能內置于控制單元本體中。以往PLC中必須使用高級機種或位控專用單元，或使用2臺以上多軸控制設備，但FP-X晶體管輸出型產品基本上只使用1臺單元設備，既可節省空間、又能降低成本。此外與繼電器輸出型產品相比，由于不再使用脈沖輸出擴展插件，可以更多地使用通信及模擬量輸入等其他功能，使用范圍更大。

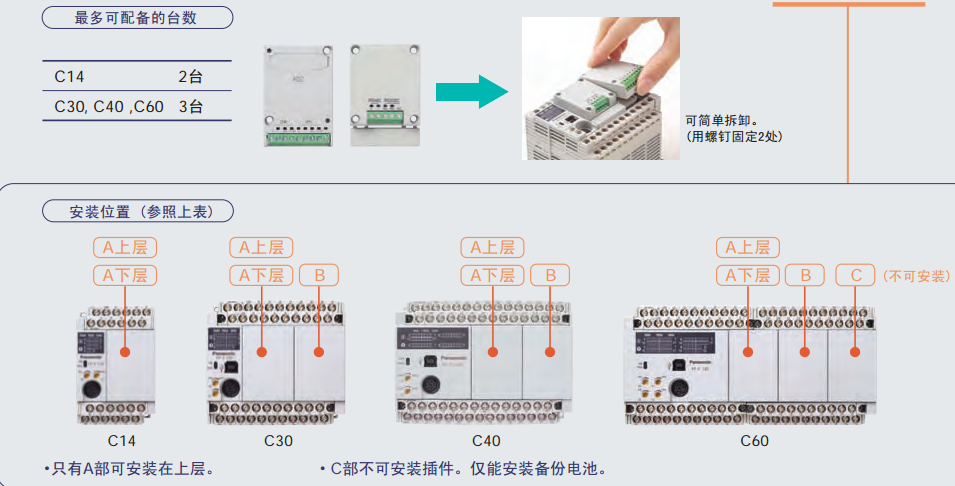

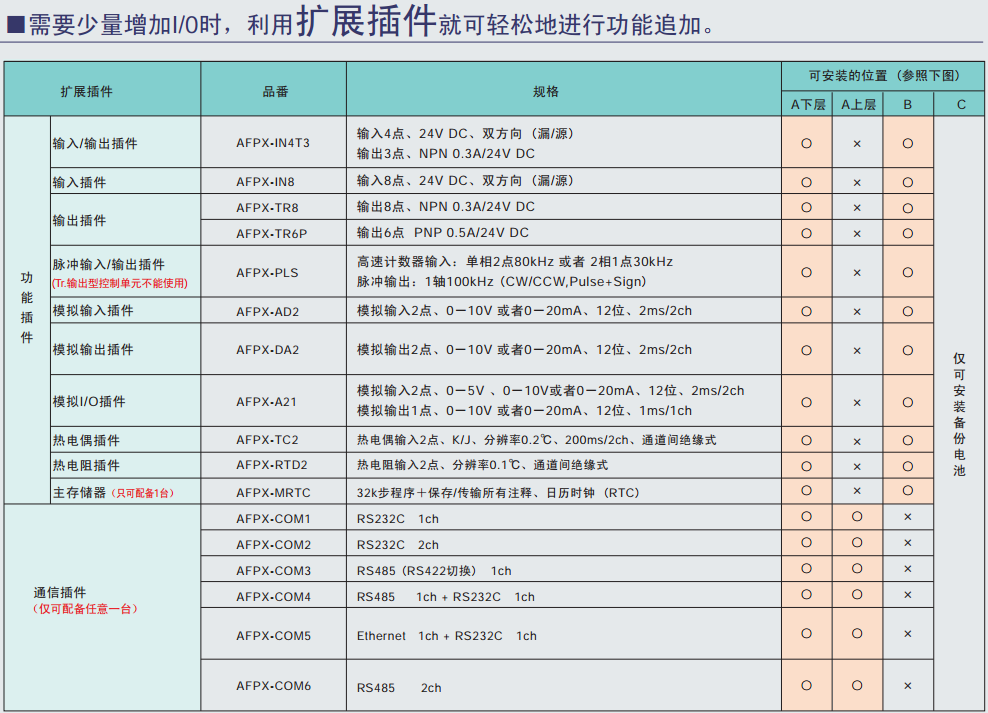

FP-X 擴展插件 ※


功能插件


品名 規格 訂貨產品號
FP-X 輸入/輸出插件 輸入4點、 24V DC、雙方向(漏／源)
輸出3點、NPN晶體管 0.3A／24V DC 		AFPX-IN4T3
FP-X 輸入插件 輸入8點、 24V DC、雙方向(漏／源) AFPX-IN8
FP-X 輸出插件 輸出8點、NPN晶體管 0.3A／24V DC AFPX-TR8
輸出6點、PNP晶體管 0.5A／24V DC AFPX-TR6P
FP-X 脈沖輸出插件單元 高速計數器：單相2ch各80kHz 或 2相1ch 30kHz　脈沖輸出：1軸 100kHz／ch (安裝2臺時，有規格限制)
控制單元(晶體管輸出型)不可使用。 		AFPX-PLS
FP-X 模擬量輸入插件 模擬量輸入2點、0-10V or 0-20mA、12位、2ms／2ch(非絕緣) AFPX-AD2
FP-X 模擬量輸出插件 模擬量輸出2點、0-10V or 0-20mA、12為、2ms／2ch(絕緣) AFPX-DA2
FP-X 模擬量I/O插件 模擬量輸入2點、0-5V、0-10V or 0-20mA、12位、2ms／2ch　模擬量輸出1點、0-10V or 0-20mA、12位、1ms／1ch(絕緣) AFPX-A21
FP-X 熱電偶插件 熱電偶輸入2點、 K／J、分辨率0.2℃、200ms/2ch(通道間絕緣) AFPX-TC2
FP-X 測溫電阻插件 測溫電阻2點、 Pt100、分辨率0.1℃、200ms(通道間絕緣) AFPX-RTD2
FP-X
實時
帶時鐘
主存儲器 		主存儲器：可同時保存全程序步、全部注釋。FPWIN-Pro源文件可保存
日歷時鐘：年、月、日、時、分、秒、星期 (需要電池選件) 		AFPX-MRTC

可選件

配線工具

品名 訂貨產品號
端子臺用改錐
繼電器輸出型?端子臺(Phonenix制)在接線時需要。 		AFP0806
散線壓接工具
晶體管輸出型附屬的連接器在接線時需要。 		AXY52000

安裝部件

品名 訂貨產品號
FPO安裝板 窄條30型
擰緊螺絲用的安裝板。寬30mm型。 		AFP0811
(含10個)
FPO安裝板 窄條型
擰緊螺絲用的安裝板。窄條型。 		AFP0803
(含10個)
安裝板
擰緊螺絲用的安裝板。平面型。
 AFP0804
(含10個)

輸入輸出電纜

品名 訂貨產品號
晶體管輸出型用
I/O電纜
一側附帶連接器的散線電纜(10芯)、AWG22、0.3mm2、 2條(藍?白)1條 		長度1m、
2條1套 		AFP0521
長度3m、
2條1套 		AFP0523

※1 對于FP0-C10RS、C14RS、E8RS、E16RS等型號、需要I/O電纜各1套(2本)。
※2 對于FP0-C16T/E16X、E16T/E16YT型號、需要I/O電纜各1套(2條)。
※3 對于FP0-C32T/E32T/、需要I/O電纜各2套(共4條)。

扁平電纜用連接器套件(10芯)

扁平電纜用連接器套件芯) AFP0808(4個裝)

維修部件

品名 訂貨產品號
端子臺插座
附屬繼電器輸出?端子臺型。
維修部件。 		AFP0802
(含2個)
散線壓接插座
附屬于晶體管輸出型 		AFP0807
(含2個)
FP0R電源電纜
(長1m)
附帶于FP0R控制單元。 		AFPG805
(1個裝)

散線壓接連接器

品名 訂貨產品號 適用電纜尺寸 電線規格
電纜直徑 備注
散線壓接連接器 AXW7221FP AWG#22 φ1.5～φ1.1 AWG#22 12根/0.18
AWG#24 雙絞線
AXW7231FP AWG#26 φ1.3～φ1.1 雙絞線
AWG#28 雙絞線

4點單元繼電器(功率PhotoMOS型)

接點構成 種類 額定輸入電壓 4點單元繼電器
型號 訂貨產品號 包裝數量
1a×4 DC專用
(配備AQZ102) 		DC12V RT3SP1-12V AY34001 內箱1個
外箱20個
DC24V RT3SP1-24V AY34002
AC/DC兼用
(配備AQZ204) 		DC12V RT3SP2-12V AY35001
DC24V RT3SP2-24V AY35002

(注1) 功率PhotoMOS專用。不能配備PA繼電器。
(注2) 接點構成等請咨詢。

4點單元繼電器(PA繼電器型)

接點構成 額定輸入電壓 4點單元繼電器
型號 訂貨產品號 包裝數量
1a×4 DC12V RT3S-12V AY33001 內箱1個
外箱20個
DC24V RT3S-24V AY33002

(注1) PA繼電器型。標準型不能配備功率PhotoMOS。 請務必使用電壓驅動型。
(注2) 也可訂購DC5V。請向本公司咨詢。
(注3) 接點構成等請咨詢。

4點端子

種類 額定輸入電壓 訂貨產品號
PA繼電器?功率PhotoMOS電壓驅動型 DC12、24V AY30000

搭載可能繼電器
PA繼電器

功率PhotoMOS
(電壓驅動型)

4點點端子可配備的繼電器

品名 訂貨產品號
PA繼電器 APA3311、APA3312
功率PhotoMOS(電壓驅動型) AQZ10＊D(DC專用型)
AQZ20＊D(AC/DC兼用型)

(注1) 切勿在本產品上配備上述以外的繼電器，否則會導致產品的異常動作、故障及連接設備的故障等。

RT-2繼電器端子

壓接端子用

直接接線用

DIN導軌安裝型

1.壓接端子用

輸入輸出形式 電壓規格 型號 訂貨產品號 包裝數量
輸入用 DC12V RT2S-ID16-12V AY231501 內箱1個
外箱10個
DC24V RT2S-ID16-24V AY231502
輸出用 DC12V RT2S-OD16-12V AY232501
DC24V RT2S-OD16-24V AY232502

2.直接接線用

輸入輸出形式 電壓規格 型號 訂貨產品號 包裝數量
輸入用 DC12V RT2S-C-ID16-12V AY231511 內箱1個
外箱10個
DC24V RT2S-C-ID16-24V AY231512
輸出用 DC12V RT2S-C-OD16-12V AY232511
DC24V RT2S-C-OD16-24V AY232512
