FP-X系列 擴展插件 AFPX-COM4通信插件

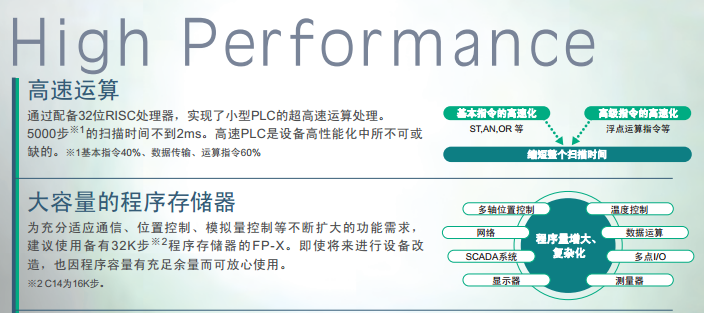

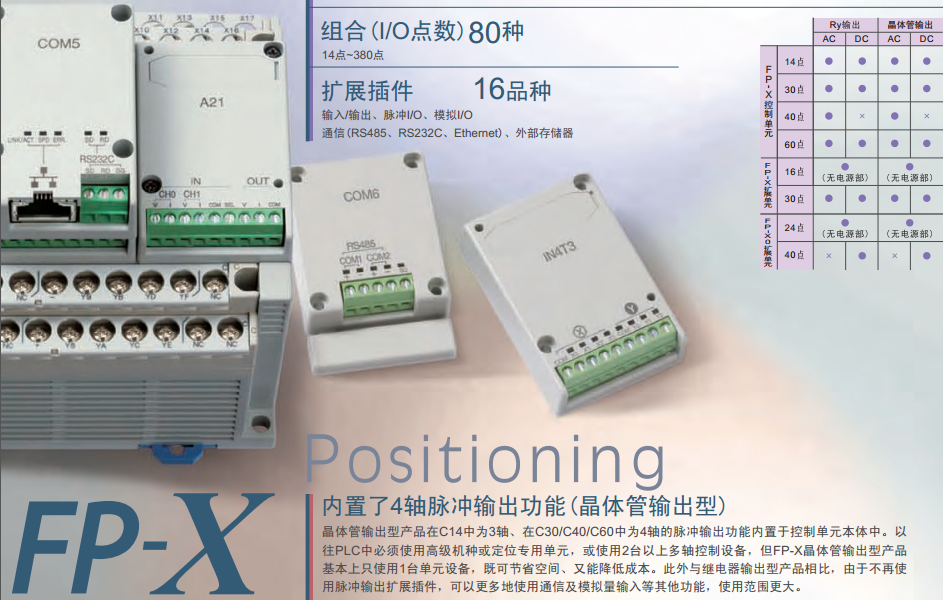

配備標準USB端口。高程序容量32K步，可充分確保注釋區域。Tr.輸出為脈沖輸出，內置4軸。
編 號：1012312019
型 號：AFPX-COM4
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件

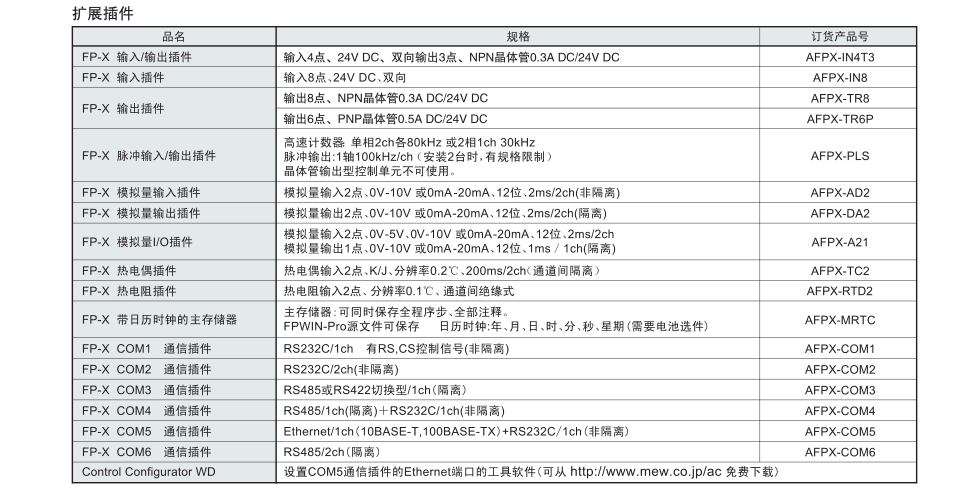

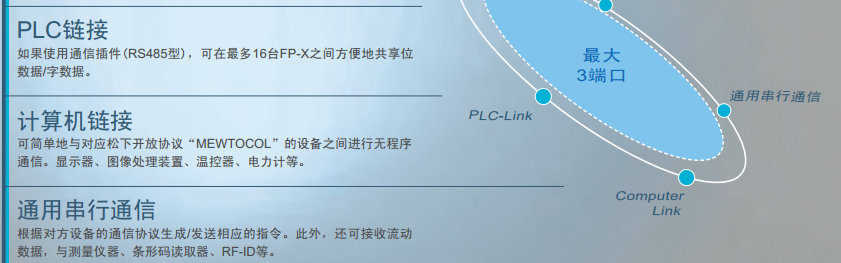

通信插件
| 品名 | 規格 | 訂貨產品號 |
|---|---|---|
|
FP-X COM1 通信插件 |
RS232C/1ch RS,CS控制有信號(非絕緣) | AFPX-COM1 |
|
FP-X COM2 通信插件 |
RS232C/2ch(非絕緣) | AFPX-COM2 |
|
FP-X COM3 通信插件 |
RS485或RS422切換型/1ch(絕緣) | AFPX-COM3 |
|
FP-X COM4 通信插件 |
RS232C/1ch(非絕緣)＋RS485/1ch(絕緣) | AFPX-COM4 |
|
FP-X COM5 通信插件 |

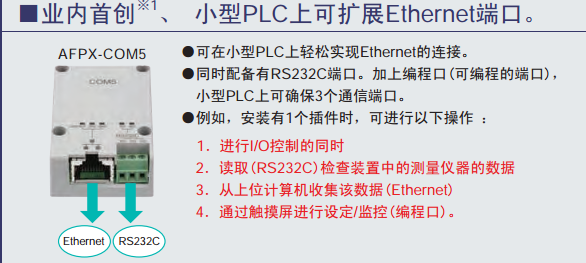

Ethernet/1ch(100BASE-TX, 10BASE-T)+RS232C/1ch(非絕緣) | AFPX-COM5 |
|
FP-X COM6 通信插件 |
RS485/2ch(絕緣) | AFPX-COM6 |

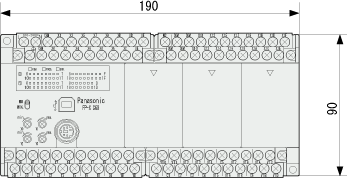

FP-X 控制單元
AFPX-C14**
|
AFPX-C30**
|
AFPX-C38**
|
AFPX-C40**
|
AFPX-C60**
|
FP-X 擴展單元
AFPX-E16X, E14YR, E16T, E16R
(請參照AFPX-C14**控制單元。)
AFPX-E30**
(請參照AFPX-C30**控制單元。)

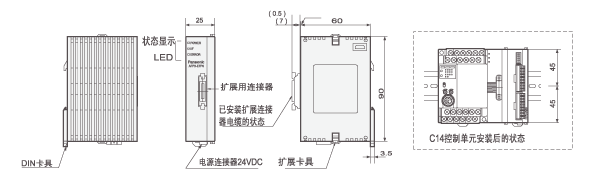

AFPX-EFP0
|

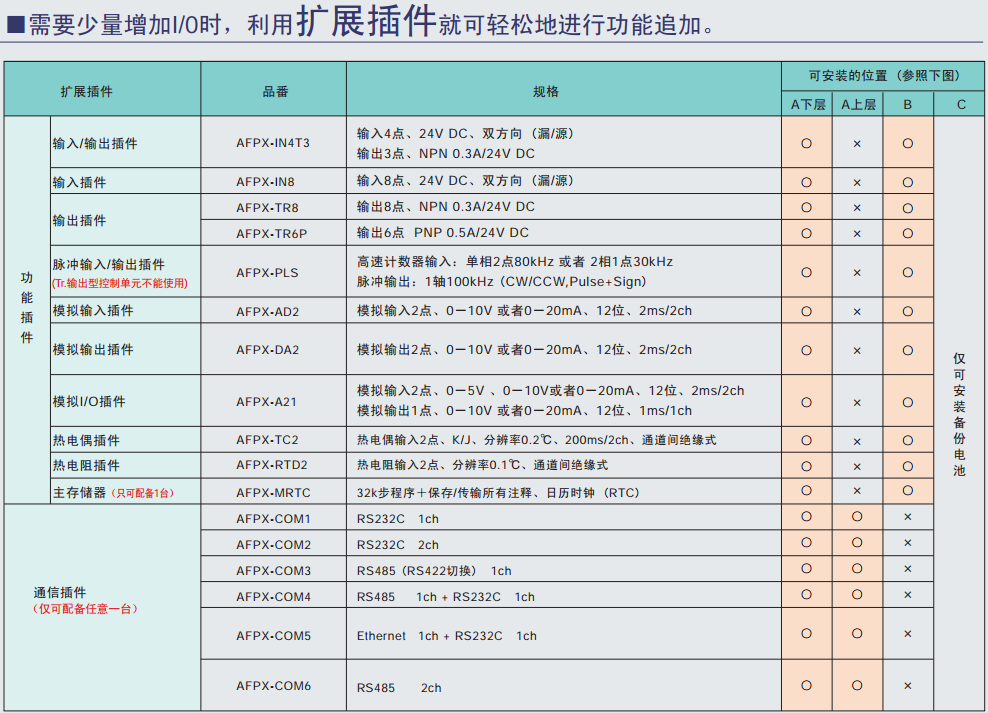

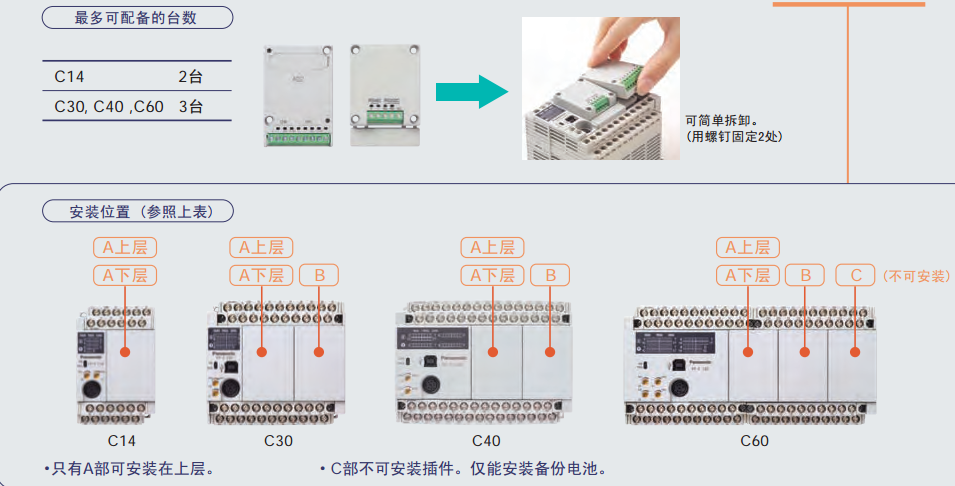

FP-X 擴展插件 ※

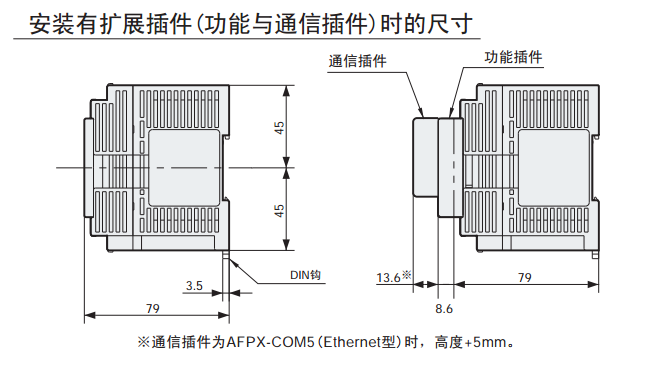

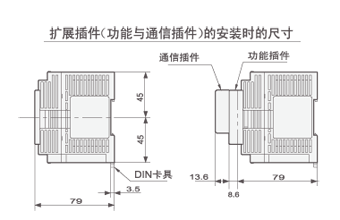

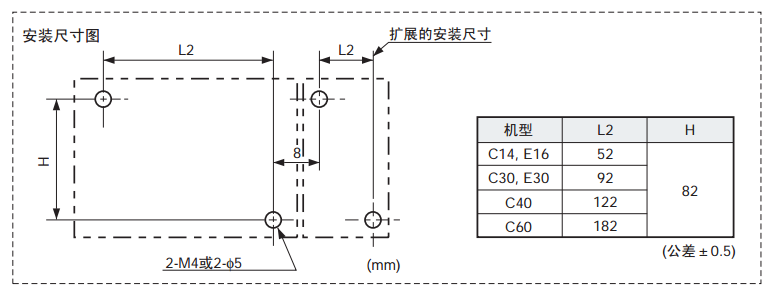

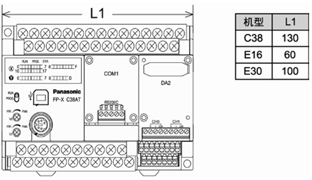

FP-X 擴展插件(功能＆通信插件)安裝時尺寸
AFPX-IN8/AFPX-TR8/AFPX-PLS
AFPX-AD2/AFPX-MRTC/AFPX-COM*
|
可選件
配線工具
| 品名 | 訂貨產品號 | |
|---|---|---|
|
端子臺用改錐 繼電器輸出型?端子臺(Phonenix制)在接線時需要。 |
AFP0806 |
|
散線壓接工具 晶體管輸出型附屬的連接器在接線時需要。 |
AXY52000 |
安裝部件
| 品名 | 訂貨產品號 | |
|---|---|---|
|
FPO安裝板 窄條30型 擰緊螺絲用的安裝板。寬30mm型。 |
AFP0811 (含10個) |
|
FPO安裝板 窄條型 擰緊螺絲用的安裝板。窄條型。 |
AFP0803 (含10個) |
|
安裝板 擰緊螺絲用的安裝板。平面型。 |
AFP0804 (含10個) |
輸入輸出電纜
| 品名 | 訂貨產品號 | ||
|---|---|---|---|
|
晶體管輸出型用 I/O電纜 一側附帶連接器的散線電纜(10芯)、AWG22、0.3mm2、 2條(藍?白)1條 |
長度1m、 2條1套 |
AFP0521 |
|
長度3m、 2條1套 |
AFP0523 |
||
| ※1 | 對于FP0-C10RS、C14RS、E8RS、E16RS等型號、需要I/O電纜各1套(2本)。 |
| ※2 | 對于FP0-C16T/E16X、E16T/E16YT型號、需要I/O電纜各1套(2條)。 |
| ※3 | 對于FP0-C32T/E32T/、需要I/O電纜各2套(共4條)。 |
扁平電纜用連接器套件(10芯)
|
扁平電纜用連接器套件芯) | AFP0808(4個裝) |
維修部件
| 品名 | 訂貨產品號 | |
|---|---|---|
|
端子臺插座 附屬繼電器輸出?端子臺型。 維修部件。 |
AFP0802 (含2個) |
|
散線壓接插座 附屬于晶體管輸出型 |
AFP0807 (含2個) |
|
FP0R電源電纜 (長1m) 附帶于FP0R控制單元。 |
AFPG805 (1個裝) |
散線壓接連接器
| 品名 | 訂貨產品號 | 適用電纜尺寸 | 電線規格 | |
|---|---|---|---|---|
| 電纜直徑 | 備注 | |||
| 散線壓接連接器 | AXW7221FP | AWG#22 | φ1.5～φ1.1 | AWG#22 12根/0.18 |
| AWG#24 | 雙絞線 | |||
| AXW7231FP | AWG#26 | φ1.3～φ1.1 | 雙絞線 | |
| AWG#28 | 雙絞線 | |||
4點單元繼電器(功率PhotoMOS型)
|
| 接點構成 | 種類 | 額定輸入電壓 | 4點單元繼電器 | |||
|---|---|---|---|---|---|---|
| 型號 | 訂貨產品號 | 包裝數量 | ||||
| 1a×4 |
DC專用 (配備AQZ102) |
DC12V | RT3SP1-12V | AY34001 |
內箱1個 外箱20個 |
|
| DC24V | RT3SP1-24V | AY34002 | ||||
|
AC/DC兼用 (配備AQZ204) |
DC12V | RT3SP2-12V | AY35001 | |||
| DC24V | RT3SP2-24V | AY35002 | ||||
| (注1) | 功率PhotoMOS專用。不能配備PA繼電器。 |
| (注2) | 接點構成等請咨詢。 |
4點單元繼電器(PA繼電器型)
|
| 接點構成 | 額定輸入電壓 | 4點單元繼電器 | |||
|---|---|---|---|---|---|
| 型號 | 訂貨產品號 | 包裝數量 | |||
| 1a×4 | DC12V | RT3S-12V | AY33001 |
內箱1個 外箱20個 |
|
| DC24V | RT3S-24V | AY33002 | |||
| (注1) | PA繼電器型。標準型不能配備功率PhotoMOS。 請務必使用電壓驅動型。 |
| (注2) | 也可訂購DC5V。請向本公司咨詢。 |
| (注3) | 接點構成等請咨詢。 |
4點端子
|
| 種類 | 額定輸入電壓 | 訂貨產品號 |
|---|---|---|
| PA繼電器?功率PhotoMOS電壓驅動型 | DC12、24V | AY30000 |
|
|
4點點端子可配備的繼電器
| 品名 | 訂貨產品號 |
|---|---|
| PA繼電器 | APA3311、APA3312 |
| 功率PhotoMOS(電壓驅動型) | AQZ10＊D(DC專用型) |
| AQZ20＊D(AC/DC兼用型) |
| (注1) | 切勿在本產品上配備上述以外的繼電器，否則會導致產品的異常動作、故障及連接設備的故障等。 |
RT-2繼電器端子
|
|
DIN導軌安裝型
1.壓接端子用
| 輸入輸出形式 | 電壓規格 | 型號 | 訂貨產品號 | 包裝數量 |
|---|---|---|---|---|
| 輸入用 | DC12V | RT2S-ID16-12V | AY231501 |
內箱1個 外箱10個 |
| DC24V | RT2S-ID16-24V | AY231502 | ||
| 輸出用 | DC12V | RT2S-OD16-12V | AY232501 | |
| DC24V | RT2S-OD16-24V | AY232502 |
2.直接接線用
| 輸入輸出形式 | 電壓規格 | 型號 | 訂貨產品號 | 包裝數量 |
|---|---|---|---|---|
| 輸入用 | DC12V | RT2S-C-ID16-12V | AY231511 |
內箱1個 外箱10個 |
| DC24V | RT2S-C-ID16-24V | AY231512 | ||
| 輸出用 | DC12V | RT2S-C-OD16-12V | AY232511 | |
| DC24V | RT2S-C-OD16-24V | AY232512 |
