HC繼電器 二極管內置型(DC用)

用于吸收線圈OFF時的浪涌的二極管內置型。 最適于在半導體電路中使用。

編 號：101569199

型 號：HC系列

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件

廣泛的品種構成1c/2c/3c/4c 1A～10A控制盤用繼電器

標準型
印刷板型
TM型
RoHS規格 UL Recognaized CSA Certified VDE TRIANGLE MARK

UL 、CSA 、VDE 、TV 已取得。
3c和4c雙觸點尚未取得VDE。

保護構造：防塵罩型、琥珀密封型

特點

1.性能穩定，品質優良。

2.可以在微小電流到電源(100μA～10A)間進行通斷。

3.品種豐富齊全。

標準品?1c、2c、3c、4c、4極雙芯、插入型、印刷板型、TM型。

4.帶LED顯示。

5.已獲得UL、CAS標準的認證。并以電氣用品安全法為標準。

6.備有插座、端子臺。


用途

最適用FA設備、自動化設備。

1.控制盤、電源設備、成型機、加工設備、焊接設備、農業機械等

2.商務用機器、自動販賣機、通信設備、 防災設備、復印機、測量儀器、醫療設備、娛樂機器等

3.各種家用電器

線圈規格

1.交流用(50Hz、60Hz)

類型 線圈電壓 吸合電壓 (at20℃) 釋放電壓 (at20℃) 額定動作電流 〔±20%〕 (at20℃) 線圈電感系數 額定消耗功率最 最大允許施加電壓 (at70℃)
50Hz 60Hz 銜鐵關閉狀態 銜鐵打開狀態 50Hz 60Hz
標準品 AC6V 額定電壓的80%V以下 (初始) 額定電壓的30%V以上 (初始) 224mA 200mA 0.078H 0.074H 1.3VA 1.2VA 額定電壓的110%V
AC12V 111mA 100mA 0.312H 0.295H
AC24V 56mA 50mA 1.243H 1.181H
AC48V 28mA 25mA 4.974H 4.145H
AC100/110V 13.4/14.7mA 12/13.2mA 23.75H 20.63H
AC110/120V 12.2/13.5mA 10.9/11.9mA 27.19H 25.57H
AC200/220V 6.7/7.4mA 6/6.6mA 85.98H 81.76H
※1 繼電器在額定電壓的80～110%V范圍內工作，由于考慮到電壓臨時波動，所以需在額定電壓下工作。
特別是在AC用時，如果施加電壓下降到80%V或額定電壓下限很多時，將會發出蜂鳴聲，并將有大電流流過，線圈可能燒毀。
※2 最大允許施加電壓為線圈電源供應的最大電壓波動值，不可以在該值下連續工作(該值根據環境溫度而變化，詳細資料請聯系我們)

2.直流用

類型 線圈電壓 吸合電壓 (at20℃) 釋放電壓 (at20℃) 額定動作電流 〔±10%〕(at20℃) 線圈電阻 〔±10%〕(at20℃) 額定消耗功率 最大允許施加電壓 (at70℃)
標準品 DC6V 額定電壓的80%V以下 (初始) 額定電壓的10%V以上 (初始) 150mA 40Ω 0.9W 額定電壓的110%V
DC12V 75mA 160Ω
DC24V 37mA 650Ω
DC48V 18.5mA 2,600Ω
DC100/110V 10/11mA 10,000Ω 1.0W
※1 DC用的線圈電阻是指線圈溫度在20℃時的值。每變化±1℃，請執行±0.4%的修正。
※2 繼電器在額定電壓的80～110%V范圍內工作，由于考慮到電壓臨時波動，所以需在額定電壓下工作。
※3 在DC 200V中使用的情況下，請在DC 100V中串聯一個10KΩ、5W的電阻。
※4 最大允許施加電壓為線圈電源供應的最大電壓波動值，不可以在該值下連續工作(該值根據環境溫度而變化，詳細資料請聯系我們)

返回頁首

性能概要

規格 項目 性能概要
觸點規格 觸點構成 1c 2c 3c 4c 4極雙芯
觸點接觸電阻(初始) 30mΩ以下(通過DC 6V 1A電壓下降法)
觸點材料 Ag alloy (cd free) + Au flash AgNi type + Au clad
額定 額定控制容量(電阻負載) 10A 250V AC 7A 250V AC 7A 250V AC 5A 250V AC 3A 250V AC
觸點最大允許功率(電阻負載) 2,500VA 1,750VA 1,750VA 1,250VA 750VA
觸點最大允許電壓 250V AC
觸點最大允許電流 10A 7A 7A 5A 3A
額定消耗功率 AC(50Hz)：1.3VA、AC(60Hz)：1.2VA、DC：0.9～1.1W
最小適用負載(參考值)※1 1mA 1V DC 100μA 1V DC
電氣性能 絕緣電阻(初始) 1,000MΩ以上(通過DC 500V絕緣電阻測量)
耐電壓 (初始) 觸點間 AC700V 1分鐘(檢測電流：10mA)
異極觸點相互間 AC700V 1分鐘(檢測電流：10mA)
觸點與線圈間 AC2,000V 1分鐘(檢測電流：10mA)
線圈溫度上升值 (at70℃) 80℃以下(電阻法、在額定操作電壓下)
動作時間(at20℃) ※2 20ms以下 (施加額定工作電壓后，不含觸點彈跳)
復位時間(at20℃) ※2 20ms以下 (施加額定工作電壓后，不含觸點彈跳、無二極管)
機械性能 耐沖擊性 誤動作沖擊 196m/s2以上{20G以上}(正弦半波脈沖：11ms、檢測時間：10μs)
耐久沖擊 980m/s2以上{100G以上}(正弦半波脈沖：6ms)
耐振性 誤動作振動 10～55Hz(雙向振幅1mm)(檢測時間：10μs)
耐久沖擊 10～55Hz(雙向振幅2mm)
壽命 機械壽命 AC線圈型：1,000萬次以上(通斷頻率180次/分鐘)、DC線圈型：1億次以上(通斷頻率180次/分鐘)
電氣壽命 20萬次以上額定負載(通斷頻率20次/分鐘) 20萬次以上額定負載(通斷頻率20次/分鐘) 10萬次以上額定負載(通斷頻率20次/分鐘) 20萬次以上額定負載(通斷頻率20次/分鐘) 20萬次以上額定負載(通斷頻率20次/分鐘)
使用條件 使用的環境、運輸、保管條件 ※3 溫度：無LED顯示 : －50℃～+70℃、帶LED顯示:－50℃～+60℃ 濕度：5～85％RH(應無結冰、凝露)
最大操作頻率 20次/分鐘(最大負載)
重量 約30g
※ 在電氣用品安全法中，4c型不能在超過AC 150V的電壓下使用。詳細內容請咨詢。
※1 在微小負載水平下能夠通斷的下限目標值。該值有時會根據通斷頻率、環境條件、所期待的可靠水準發生改變，因此在使用時，推薦在實際負載下進行確認。
※2 對于AC型，由于相位不同，其動作、復位時間也不同。
※3 使用環境溫度的上限值是指可滿足線圈溫度上升值的最高溫度。請瀏覽繼電器使用注意事項[6]周圍環境中的內容。
※4 使用插座·端子臺時，請務必確認最大連續通電電流。

返回頁首

控制容量和壽命

1.電氣壽命(通斷頻率20次/分鐘)

負載 交流電阻 直流電阻 壽命
電阻負載(cosΦ＝1) 感性負載(cosΦ≒0.4) 電阻負載 感性負載壽
電壓 125V AC 250V AC 125V AC 250V AC 30V DC 30V DC
1c 10A 10A 5A 3A — — 20萬次以上
7A 7A 3A 2.5A 3A 1A 50萬次以上
5A 5A 2A 1.5A — — 100萬次以上
2c 7A 7A 3.5A 2A — — 20萬次以上
5A 5A 2.5A 1.5A 3A 0.6A 50萬次以上
3A 3A 1.5A 1A — — 100萬次以上
3c 7A 7A — — — — 10萬次以上
— — 3.5A 2A — — 20萬次以上
5A 5A — — 3A 0.4A 50萬次以上
4c 5A 5A 2A 1A — — 20萬次以上
3A 3A 1A 0.8A 3A 0.4A 50萬次以上
2A 2A 0.5A 0.4A — — 100萬次以上
4極雙芯 3A 3A 1A 0.8A 3A — 20萬次以上

2.機械壽命(通斷頻率180次/分鐘)

AC線圈型：5,000萬次以上、DC線圈型：1億次以上

1.插入型

1c

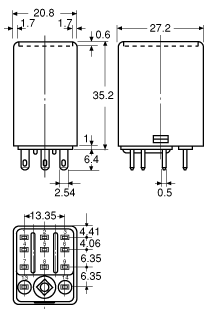

外形尺寸圖

公差±0.3

端子排列?內部接線圖
(BOTTOM VIEW)
標準型
端子排列?內部接線圖
(BOTTOM VIEW)
LED AC型
端子排列?內部接線圖
(BOTTOM VIEW)
LED DC型


CAD 數據一覽

返回頁首

2c

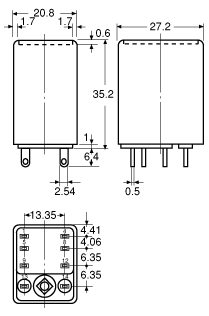

外形尺寸圖

公差±0.3

端子排列?內部接線圖
(BOTTOM VIEW)
標準型
端子排列?內部接線圖
(BOTTOM VIEW)
LED AC型
端子排列?內部接線圖
(BOTTOM VIEW)
LED DC型


CAD 數據一覽

返回頁首

3c

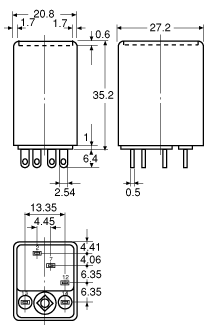

外形尺寸圖

公差±0.3

端子排列?內部接線圖
(BOTTOM VIEW)
標準型
端子排列?內部接線圖
(BOTTOM VIEW)
LED AC型
端子排列?內部接線圖
(BOTTOM VIEW)
LED DC型


CAD 數據一覽

返回頁首

4c、4極雙芯

外形尺寸圖

公差±0.3

端子排列?內部接線圖
(BOTTOM VIEW)
標準型
端子排列?內部接線圖
(BOTTOM VIEW)
LED AC型
端子排列?內部接線圖
(BOTTOM VIEW)
LED DC型

HC繼電器連接部件(插座?端子臺)

點擊查看可選件尺寸圖

RoHS規格※全部可選件通過RoHS認證

品種 HC繼電器(插入型)用備有豐富的連接產品。

HC繼電器插座

下圖中用●符號來表示適合的插座 和HC繼電器。

  • 1.HC繼電器插座備有插入型、印刷板 型以及線束用長端子型。
  • 2.已獲得UL/CSA標準的認證。
  • 3.包裝中附帶固定金屬件。

AP3874
可與HC插座、HC一般端子臺、HL插座共通安裝。

插座品種選型表

類型 極數 產品名稱 型號 訂貨產品號 適用于HC繼電器(插入型)
HC繼電器(標準品) HC繼電器二極管內置型(DC用) HC繼電器密封型
1c 2c 3c 4c 4極雙芯 1c 2c 4c 4極雙芯
插入型 1極用 HC1-插座 HC1-SS-K AP3814K ●         ●
2極用 HC2-插座 HC2-SS-K AP3824K   ●         ●
3極用 HC3-插座 HC3-SS-K AP3834K   ● ●       ●
1?2?4極兼用 HC4-插座 HC4-SS-K AP3844K ▲ ※1 ▲ ※1   ● ● ● ● ● ●
印刷板用 1極用 HC1-印刷板用插座 HC1-PS-K AP3815K ●         ●
2極用 HC2-印刷板用插座 HC2-PS-K AP3825K   ●         ●
3極用 HC3-印刷板用插座 HC3-PS-K AP3835K   ● ●       ●
1?2?4極兼用 HC4-印刷板用插座 HC4-PS-K AP3845K ▲ ※1 ▲ ※1   ● ● ● ● ● ●
線束用 1?2?4極兼用 HC4-線束用插座 HC4-WS-K AP3846K ▲ ※1 ▲ ※1   ● ● ● ● ● ●
HC4-線束用插座(帶止動彈) HC4—WS AP384603 ▲ ※1 ▲ ※1   ● ● ● ● ● ●
注1) 使用與插座一起包裝的固定金屬件。(CR回路內置型的保持模具，和繼電器在同一包裝內。)
注2) 已獲得UL、CSA標準的認證。(線束用長端子插座除外)
※1 請將最大連續通電電流控制在5A以內。

HC繼電器端子臺

下圖中用●符號來表示適合的端子臺和HC繼電器。

  • 1.有DIN導軌用端子臺和一般用端子臺。
  • 2.已獲得UL/CSA標準的認證
  • 3.包裝中附帶固定金屬件。

AP3874
包裝中附帶固定金屬件。

AP38711
可與HC DIN端子臺共通安裝。

端子臺品種選型表(HC繼電器端子臺)

類型 極數 產品名稱 型號 訂貨產品號 包裝數量 適用于HC繼電器(插入型)
HC繼電器(標準品) HC繼電器二極管內置型(DC用) HC繼電器密封型
內箱 外箱 1c 2c 3c 4c 4極兼用 1c 2c 4c 4極兼用
DIN端子臺 2極用 HC2-窄長型 DIN端子臺 HC2-SFD-S AP3821 20個 100個   ●         ●
3極用 HC3-DIN HC3-SFD-K AP3837K 5個 50個   ● ●       ●
1?2?4極兼用 HC立式端子臺 HC4-TSF-K AP3848K 20個 200個 ▲ ※1 ●   ● ● ● ● ● ●
一般用 2極用 HC2-端子臺 HC2-SF-K AP3822K 10個 100個   ●         ●
3極用 HC3-高腳端子臺 HC3-HSF-K AP3832K 5個 50個   ● ●       ●
1?2?4極兼用 HC-高腳端子臺 HC4-HSF-K AP3882K 5個 50個 ▲ ※1 ●   ● ● ● ● ● ●
注1) 使用與插座一同包裝的固定金屬件。(CR回路內置型的固定金屬件與繼電器是在同一包裝內。)
注2) 已獲得UL、CSA標準的認證。(AP3848K除外)
注3) 為防止損壞、變形，用于端子臺的螺釘鎖緊扭矩應在0.49～0.69N?m{5～7kgf?cm}范圍內。
※1 請將最大連續通電電流控制在7A以內。

端子臺品種選型表(HJ繼電器端子臺)

類型 極數 產品名稱 型號 訂貨產品號 包裝數量 適用于HC繼電器(插入型)
HC繼電器(標準品)
HC繼電器二極管內置型(DC用） 		HC繼電器密封型
內箱 外箱 2c 4c 4極雙芯 2c 4c 4極雙芯
DIN端子臺 2極
用 		HJ2
端子臺 		HJ2-SFD AHJ3821 10個 100個 ●     ●
HJ2
端子臺
(夾手保護型) 		HJ2-SFD-S AHJ38211 ●     ●
1?2?
4極
兼用 		HJ4
端子臺 		HJ4-SFD AHJ3848 ▲ ※1 ● ● ● ● ●
HJ4
端子臺
(夾手保護型) 		HJ4-SFD-S AHJ38481 ▲ ※1 ● ● ● ● ●
注) 在AHJ3848/AHJ38481以及1C·2C極兼用的插座·端子臺中使用時，請將端子臺最大連續通電電流控制在5A以內。
※1 請將最大連續通電電流控制在5A以內。

返回頁首

額定

性能概要(插座)

規格→
項目↓ 		性能概要
種類 插入型插座
(HC1) 		印刷板用插座
(HC1) 		插入式插座
(HC2) 		印刷板用插座
(HC2) 		插入式插座
(HC3) 		印刷板用插座
(HC3) 		插入式插座
(HC4) 		印刷板用插座
(HC4)
接點構成 1c(1極用) 2c(2極用) 3c(2?3極兼用) 4c(1?2?4極兼用)
最大連續通電電流
(使用環境溫度：
-50℃～+70℃) 		10A 10A 7A 7A 7A 7A 5A 5A
耐電壓
(初期) 		觸點間 各端子AC2，000V 1分鐘(檢測電流：10mA)
不同極觸點之間
觸點-線圈之間
絕緣電阻(初期) 各端子100MΩ(DC500V)

注) 在1?2?4極兼用的4c插座，使用1極?2極的HC繼電器(額定10A,7A)的時候，請使用最大連續通電電流不超過5A。

■ 性能概要(端子臺)

規格→
項目↓ 		性能概要
型號 DIN端子臺
(HC2窄長型) 		一般端子臺
(HC2) 		DIN端子臺
(HC3) 		一般端子臺
(HC3高腳) 		DIN立式端子臺
(HC4) 		一般端子臺
(HC4高腳)
觸點構成 2c(2極用) 3c(2?3極兼用) 4c(1?2?4極兼用)
最大連續通電電流
(使用環境溫度：
-50℃～+70℃) 		7A 7A 7A 7A 7A 7A
耐電壓
(初期) 		觸點間 各端子AC2，000V 1分鐘(檢測電流：10mA)
不同極觸點之間
觸點-線圈之間
絕緣電阻(初期) 各端子100MΩ(DC500V)

注) 在1?2?4極兼用的4c插座，使用1極?2極的HC繼電器(額定10A,7A)的時候，請使用最大連續通電電流不超過5A。
