HL繼電器
1c 15A、2c 10A控制盤用繼電器。
編 號：101569198
型 號：HL系列
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
特點
1.小型、實現高容量控制的繼電器
外形寸法與HC繼電器相同，可對1c 15A、2c 10A高容量進行控制的用于小型控制柜的繼電器。
2.可靠性較高的結構
接觸彈簧以及端子板和導線的連接全部都采用焊接化，采用了無焊錫的結構，從而打造出可靠性較高的構造。
3.品種豐富齊全，備有內置二極管?帶LED顯示型。
4.適用于#187系列插片端子
5.已取得C-UL、CSA、TüV標準的認證。 并以電氣用品安全法為標準
6.配有插座、端子臺
用途
1.最適用FA設備、自動化設備。
2.控制盤、電源設備、成型機、加工機械、焊接設備、農業機械等。
3.商務用機器、自動販賣機、通信設備、防災設備、復印機、測量儀器、娛樂機器等。
4.各種家用電器。
線圈規格
1.交流用
| 額定電壓 | 額定電流(mA) | 消耗功率(VA) | 吸合電壓 (at20 ℃) | 釋放電壓 (at20 ℃) | 電感(H) |
最大允許施加電壓 (at70 ℃) |
|||
|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 50Hz | 60Hz | 釋放時 | 動作時 | ||||
| AC6V | 224 | 200 | 1.3 | 1.2 | 額定電壓的80%V以下 (初始) | 額定電壓的30%V以上 (初始) | 0.078 | 0.074 | 額定電壓的110% |
| AC12V | 111 | 100 | 0.312 | 0.295 | |||||
| AC24V | 56 | 50 | 1.243 | 1.181 | |||||
| AC48V | 28 | 25 | 4.974 | 4.145 | |||||
| AC100/110V | 13.4/14.7 | 12/13.2 | 23.75 | 20.63 | |||||
| AC110/120V | 12.2/13.5 | 10.9/11.9 | 27.19 | 25.57 | |||||
| AC200/220V | 6.7/7.4 | 6/6.6 | 85.98 | 81.76 | |||||
| AC220/240V | 6.7/7.3 | 6/6.5 | 95.29 | 90.90 | |||||
| ※1 |
繼電器在額定電壓的80～110%V范圍內工作，由于考慮到電壓臨時波動，所以需在額定電壓下工作。 特別是在AC用時，如果施加電壓下降到80%V或額定電壓下限很多時，將會發出蜂鳴聲，并將有大電流流過，線圈可能燒毀。 |
|---|---|
| ※2 | 最大允許施加電壓為線圈電源供應的最大電壓波動值，不可以在該值下連續工作(該值根據環境溫度而變化，詳細資料請聯系我們)。 |
2.直流用(20 ℃)
| 額定電壓 | 額定電流(mA) | 消耗功率 (W) | 線圈電阻 (Ω) | 吸合電壓 (at20℃) | 釋放電壓 (at20℃) | 最大允許施加電壓 (at70℃) |
|---|---|---|---|---|---|---|
| DC6V | 150 | 0.9 | 40 | 額定電壓的80%V以下 (初始) | 額定電壓的10%V以上 (初始) | 額定電壓的110%V |
| DC12V | 75 | 160 | ||||
| DC24V | 37 | 650 | ||||
| DC48V | 18.5 | 2,600 | ||||
| DC100/110V | 10 | 1.0 | 10,000 |
| ※1 | 額定動作電流±10%(20℃)。 |
|---|---|
| ※2 | DC工作的線圈電阻，是線圈溫度20℃時的值。每變化±1℃，請進行±0.4%的補充改正。 |
| ※3 | 繼電器在額定電壓的80～110%V范圍內工作，由于考慮到電壓臨時波動，所以需在額定電壓下工作。 |
| ※4 | 使用200V DC時，連接一個10KΩ、5W電阻，串聯到100V DC的繼電器上。 |
| ※5 |
最大允許施加電壓為線圈電源供應的最大電壓波動值，不可以在該值下連續工作(該值根據環境溫度而變化，詳細資料請聯系我們) |

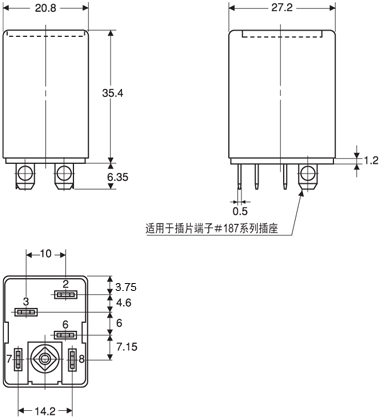

1.插入型
|
|
|
|
|
|
 ※ 所有產品均符合RoHS標準
|
品種
- 1.HL繼電器連接部件備有插入用插座、印刷板用插座以及DIN導軌用端子臺。
- 2.已獲得UL/CSA標準的認證。
- 3.包裝中附帶固定金屬件。
|
