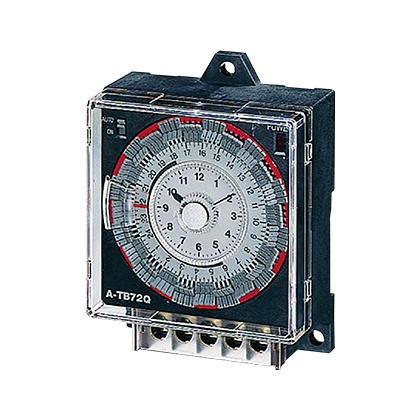

A—TB72?72Q扁型定時開關(面板安裝型?直接安裝型)
是控制儀表的時間控制器。DIN72的厚度21.7mm！可安裝在DIN軌道上的直接安裝型也加入到產品行列中。符合CE認證。
編 號：101588184
型 號：A—TB72?72Q
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
同品牌熱門推薦
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
控制盤的定時控制器。在DIN72中，進深僅為21.7mm！
|
|
|
CE 已取得。
特點
1.DIN72規格，32mm超薄形，并且盤內進深 僅為21.7mm。(面板安裝型)
2.單觸安裝、可用螺釘固定(直接安裝型/DIN導軌安裝)
3.帶有直讀式時鐘
4.刻度盤內置時設定元件，不必?fù)?dān)心丟失
使用96個設定元件，可以15分鐘為間隔實現精細的時間控制
5.裝備ON彩色刻度盤
設定時間一目了然。
6.支持各種AC電源(掉電保護型石英電機式)
2次電池保證掉電保護
7.采用平型端子，連接方便
#187平型連接端子(插座)的壓接請使用日本壓接端子公司生產的工具"YC-051"
種類
面板安裝型
| 驅動方式 | 操作電壓 | 訂貨產品號 | 型號 |
|---|---|---|---|
|
A-TB72 (交流電機驅動式) |
AC100V | ATB71014 | A-TB72-D-HR1A-100V |
| AC110V | ATB71016 | A-TB72-D-HR1A-110V | |
| AC120V | ATB71017 | A-TB72-D-HR1A-120V | |
| AC200V | ATB71015 | A-TB72-D-HR1A-200V | |
| AC220V | ATB71018 | A-TB72-D-HR1A-220V | |
| AC240V | ATB71019 | A-TB72-D-HR1A-240V | |
|
A-TB72Q (斷電補償型) |
AC100V-240V | ATB75017 | A-TB72-Q-HR1A-ACF |
| (注1)： | 除上述電壓外、AC24V、48V的規格也可以生產。詳情請咨詢本公司營業部門。 |
|---|---|
| (注2)： | A-TB72?72Q扁形定時開關附帶保護罩。如另有需求、請作為配件訂購。 |
直接安裝型/DIN導軌安裝
| 驅動方式 | 操作電壓 | 訂貨產品號 | 型號 |
|---|---|---|---|
|
A-TB72 (交流電機驅動式) |
AC100V | ATB71224 | A-TB72-DD-HR1C-100V |
| AC110V | ATB71226 | A-TB72-DD-HR1C-110V | |
| AC120V | ATB71227 | A-TB72-DD-HR1C-120V | |
| AC200V | ATB71225 | A-TB72-DD-HR1C-200V | |
| AC220V | ATB71228 | A-TB72-DD-HR1C-220V | |
| AC240V | ATB71229 | A-TB72-DD-HR1C-240V | |
|
A-TB72Q (斷電補償型) |
AC100V-240V | ATB75227 | A-TB72-QD-HR1C-ACF |
| (注1)： | 除上述電壓外、AC24V、48V的規格也可以生產。詳情請咨詢本公司營業部門。 |
|---|---|
| (注2)： | A-TB72?72Q扁形定時開關附帶保護罩。如另有需求、請作為配件訂購。 |
額定?性能概要
|
|
驅動方式 | 交流電機型 | 石英電源故障補償石英電機型 | |
|---|---|---|---|---|
| 操作電壓 | AC100，110，120，200，220，240V | AC100～240V | ||
| 額定 | 頻率數 | 50/60Hz(可轉換) | 50/60Hz(共用) | |
| 消耗功率 | 1.5W以下 | 1W以下 | ||
| 輸出 | 電路 | 輸入輸出獨立電路 | ||
| 手動ON/AUTO | 帶有手動開關 | |||
| 容量(電阻負載) | 15A250VAC | |||
| 設定 | 方式 | 內置設定元件旋轉型 | ||
| 最小單位?間隔 | 15分 | |||
| 動作數 | 最大96(ON-OFF48次) | |||
| 電源故障補償 | - | 200小時以上(25℃) <內置2次電池> | ||
| 時間精度 | 計時精度 | 與電源頻率同步 | 月誤差15秒以內(在25℃時) | |
| ON時間精度 | ±5分鐘(at 25℃時)時間設置錯誤不包括在內 | |||
| 觸點規格 | 觸點構成 | 1a：嵌入式安裝型／1c：表面安裝型 | ||
| 連接方式 | 低溫焊劑/防水共用端子(帶#187薄型連接端子)：嵌入式安裝型/壓接端子, 裸線: 表面安裝型 | |||
| 觸點材質 | Ag合金 | |||
| 壽命 | 機械壽命(觸點) | 10萬次以上(通斷頻率：180次/分鐘) | ||
| 電氣壽命(觸點) | 2萬次以上(ON-OFF) (通斷頻率：20次/分鐘) | |||
| 電氣性能 | 允許操作電壓范圍 | 額定的85～115%V | 額定的80～110%V | |
| 絕緣電阻(初始值) | 異極加電金屬件之間、觸點間100MΩ以上(使用DC500V絕緣電阻計) | |||
| 耐電壓(初始值) | 異極加電金屬件之間AC1,500V/1分鐘、觸點之間AC1,000V/1分鐘 | |||
| 耐浪涌 | 浪涌電壓7,000V(±1.2×50μs1次) | |||
| 耐噪音 | 噪聲模擬器2,000V | 噪聲模擬器1,000V | ||
| 溫度上升 | 60℃以下(在25℃時) | |||
| 機械性能 | 誤動作振動 | 10～55Hz、雙向振幅0.15mm(上下、左右、前后各方向10分鐘) | ||
| 耐久振動 | 16.7Hz、雙向振幅2.0mm(上下、左右、前后各方向1小時) | |||
| 誤動作沖擊 | 49m/s2｛5G｝以上(上下、左右、前后各方向4次) | |||
| 耐久沖擊 | 490m/s2｛50G｝以上(上下、左右、前后各方向5次) | |||
| 使用條件 | 使用環境溫度 | -10℃～+50℃ | ||
| 使用環境濕度 | 45～85%RH(在20℃,無凝露) | |||
| 重量( )表示直接安裝型 | 120g(190g) | 100g(170g) | ||
|
附件(一同包裝) 僅限面板安裝型 |
薄型連接端子：(日本壓接端子生產：LTO-41T-187N)×4個 絕緣套管：(日本壓接端子生產：183523)×4個 |
|||
