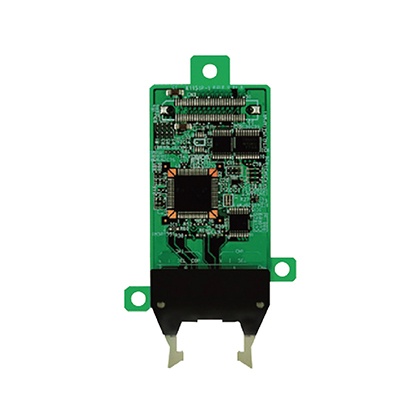

板型控制器 BX擴展單元IN08輸入板 ABXIN08

有利于系統黑箱化。對應使用梯形圖程序語言的板型控制器。模擬輸出板，繼電器輸出板新上市。new

編號：1012571804

型號：IN08輸入板 ABXIN08

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

最多可支持11ch的多通信、可實現與一切通用設備的連接!

特點

通用、連接、擴展。板型控制器的進化形。

前所未見的板型控制器、最多可實現11ch的通信。
各種設備和板型控制器BX連接、創造出前所未有有的用途。

最大11ch的多通信

擁有壓倒性的多頻道通信、可與各種通用設備連接。

Ethernet搭載可能

板型控制器可輕松實現Ethernet連接。

適用于組裝到機器內

薄型?節省空間的尺寸、適用于組裝到機器內部。

適用于少批量的微型控制板的置換。
板型形狀有利于系統的黑箱化。
梯形圖程序語言、便于維護。
備有多品種、支持多品種?小批量訂貨。

單元一覽

機種		品名	規格內容	訂貨產品號
控制板		C32T控制板	輸入16點(24V DC)/輸出16點(晶體管NPN 0.8A)	ABXC32T
擴展I/O板		E40T擴展I/O板	輸入24點(24V DC)/輸出16點(晶體管NPN 0.8A)	ABXE40T
擴展板	功能板	AD02模擬量輸入板	2點 12bit 非絕緣 0-10V/0-20m可切換精度±1%FS	ABXAD02
		AD02模擬量輸出板	2點 12bit 絕緣 0-10V/0-5V/0-20mA 可切換精度±1%FS	ABXDA02
		AD2M溫度輸入板	2點電壓/電流/熱電偶/測溫電阻各輸入可切換精度±0.2%FS	ABXAD2M
		IN08輸入板	輸入8點(24V DC)	ABXIN08
		TR08輸出板	輸出8點(晶體管 NPN 0.3A)	ABXTR08
		PLS1脈沖輸入/輸出板	高速計數器:單相2ch 80kHz或2相 1ch 30kHz 脈沖輸出 1軸 100kHz(安裝2塊時有限制)	ABXPLS1
		帶MRTC實時時鐘的主存儲器板	主存儲器: 32k步程序全部注釋日歷時鐘年、月、時、分、秒、星期(需要其他電池)	ABXMRTC
		RY04繼電器輸出板	4點(2點)、2A 250VAC/30VDC	ABXRY04
		RY02繼電器輸出板 (高容量型)	2點(1點)、5A 250VAC/30VDC	ABXRY02
		SD01串聯數據板	RS232C 4ch 3線式(非絶縁) 115.2kbps^※1(附帶安裝用墊片、螺絲)	ABXSD01
	通信板	COM2通信板	RS232C 2ch 3線式(非絕緣) 115.2kbps	ABXCOM2
		COM3通信板	RS485·422切換式 1ch(絕緣) 115.2kbps	ABXCOM3
		COM4通信板	RS485 1ch(絕緣)+RS232C 1ch 3線式(非絕緣) 115.2kbps	ABXCOM4
		COM5A通信板	Ethernet 1ch(100BASE-TX, 10BASE-T)+ RS232C 1ch 3線式(非絕緣)　115.2kbps(附帶安裝用墊片、螺絲)	ABXCOM5A
		COM5B通信板	Ethernet 1ch(100BASE-TX, 10BASE-T)+ RS485 1ch(絕緣)　115.2kbps(附帶安裝用墊片、螺絲)	ABXCOM5B
		COM6通信板	RS485 2ch(絕緣、通道間絕緣)　115.2kbps(附帶安裝用墊片、螺絲)	ABXCOM6

可選件

品名	規格內容	訂購產品號
BX擴展電纜	擴展板連接用電纜 8cm	ABXEC08^※1
	擴展板連接用電纜 30cm	ABXEC30
	擴展板連接用電纜 80cm	ABXEC80

※	擴展電纜的總延長長度請使用160cm以內。
※	ABXE40T附帶1個擴展電纜，如另有需求請根據訂貨產品號另行訂購。

維修部件

品名	規格內容	訂貨產品號
備用電池	相當于CR2450紐扣電池(和FP-C、FP2系列通用) 在數據寄存器等的備用、日歷時鐘功能時必須使用備用電池	AFC8801
電源電纜	長度1m(有鐵氧體)(附帶控制板、擴展I/O板 ) (與FPΣ用電源電纜通用)	AFPG805
端子臺用改錐	Phonenix端子臺接線時需要	AFP0806
端子臺用插座 (2個入)	附屬于溫度輸入板、模擬量輸出板、繼電器輸出板、繼電器輸出板(高容量型)(1個) 維修用部件	AFP0802
Molex插座 (2個入)	在通信板接線時使用	AFP0801

板型控制器-繼電器終端對應表

機種			使用連接器 Pin數	繼電器終端 RT-2 輸出16點	繼電器終端專用電纜
				繼電器終端 RT-2 輸出16點	1m	2m
				訂貨產品號	訂貨產品號	訂貨產品號
板型控制器BX	控制板	輸出端	34P	AY232502	AY25523	AY25525
板型控制器BX	擴展I/O板	輸出端	34P	AY232502	AY25523	AY25525

板型控制器-連接器終端對應表

機種			使用連接器 Pin數	繼電器終端 CT-2 輸出16點	連接器終端專用電纜
				繼電器終端 CT-2 輸出16點	1m	2m
				訂貨產品號	訂貨產品號	訂貨產品號
板型控制器BX	控制板	輸入端	30P	AYC1130	AYT51303	AYT51305
	控制板	輸出端	34P	AYC1134	AYT51343	AYT51345
	擴展I/O板	輸入端	40P	AYC1140	AYT51403	AYT51405
	擴展I/O板	輸出端	34P	AYC1134	AYT51343	AYT51345

板型控制器 I/O電纜對應表

機種			使用連接器 Pin數	一側附帶連接器的扁平電纜(1m)	一側附帶連接器的扁平電纜(2m)
機種			使用連接器 Pin數	訂貨產品號	訂貨產品號
板型控制器BX	控制板	輸入端	30P	AFB8521	AFB8522
	控制板	輸出端	34P	AFB8531	AFB8532
	擴展I/O板	輸入端	40P	AFB8541	AFB8542
	擴展I/O板	輸出端	34P	AFB8531	AFB8532

一般規格

項目	規格
使用環境溫度	0～＋55 °C
使用環境溫度	-40～＋70 °C
使用環境濕度	10～95％RH(at 25°C 應無凝露) ※5
使用環境溫度	10～95％RH(at 25°C 應無凝露) ※5
耐電壓 ※1	全部輸入、輸出端子?全部DC電源、功能接地端子	500V AC　 1分鐘 ※2
	輸入端子?輸出端子 ※4
	DC電源端子?功能接地端子
	擴展板輸入/輸出端?全部DC電源、輸入、輸出、功能接地端子 ※3
	模擬量輸入板輸出端子(通道0)?輸出端子(通道1)
	溫度輸入板　輸入端子(通道0)?輸入端子(通道1)
	繼電器輸入板　輸出端子(公共點0)?輸出端子(公共點1)	1500V　AC 1分鐘 ※2
	全部繼電器輸入板輸出端子?全部DC電源?輸入?輸出?機能接地端子 ※	1500V　AC 1分鐘 ※2
絕緣電阻 ※1	全部輸入?輸出端子?全部DC電源輸入輸出功能接地端子	100MΩ以上 (500V DC絕緣電阻計測試)
	輸入端子 ?輸出端子 ※4
	DC電源端子?功能接地端子
	擴展板輸入/輸出端子?全部DC電源、輸入、輸出、功能接地端子 ※3
	模擬量輸入板　輸出端子(通道0)?輸出端子(通道1)
	溫度輸入板　輸入端子(通道0)?輸入端子(通道1)
	繼電器輸出板輸出端子(公共點0)?輸出端子(公共點1)
耐振動	5～9Hz　單幅值3.5mm 9～150Hz　定加速度9.8m/s²、1次掃描/1分鐘 X、Y、Z各方向10分分鐘
耐沖擊	147m/s²以上 X、Y、Z各方向4回
耐噪音性	1000V［p－p］脈寬50ns、1μs(根據噪聲模擬法)(DC電源端子)
耐噪音性	1500V［p－p］脈寬50ns、1μs(據噪聲模擬法)(繼電器輸出板輸出端子)
使用環境	無腐蝕性氣體及過多灰塵。※5

※1	編程口、USB端口、模擬量輸入板、通信板(RS232C部)中的內部數字電路部為非絕緣。
※2	截止電流10mA。但是，保護用電容器除外(出廠時初始值)。
※3	模擬量輸入板、通信板(RS232C部)與DC電源端子間除外。
※4	脈沖輸入/輸出板的輸入端子?輸出端子間除外。
※5	本板型控制器未實施耐濕涂布。

電源規格

項目	規格
項目	C32T	E40T
額定電壓	24V DC
電壓變動范圍	21.6～26.4V DC
沖擊電流	20A以下(24V DC、25°C)
瞬間斷電允許時間	7 ms(使用24V DC 時)※
保險絲	內置(不可更換)

※1	消耗電流為板單體的值。控制器板安裝有擴展板或觸摸屏時，最大335mA(使用24V DC時)。

輸入規格

項目		規格
項目		C32T	E40T
絕緣方式		光耦合絕緣絶
額定輸入電壓		24V DC
使用電壓范圍		21.6～26.4V DC
額定輸入電流		約4.7mA (C32T控制板X0～X7)　約4.3mA(C32T控制板X8以下)	約4.3mA
公共端方式		16點/公共端 (輸入電源的極性＋/-均可)	24點/公共端 (輸入電源的極性＋/-均可)
最小ON電壓/最小ON電流		19.2V DC/3mA
最大OFF電壓/最大OFF電流		2.4V DC/1mA
輸入阻抗		約5.1kΩ(C32T控制板X0～X7)　約5.6kΩ(C32T控制板 X8以下)	約5.6kΩ
響應時間	OFF→ON	C32T控制板 X0～X7 0.6ms以下：通常輸入時 50μs以下 ※高速計數器、脈沖捕捉、中斷輸入設定時 C32T控制板 X8以下 0.6ms以下	0.6ms以下
響應時間	ON→OFF	同上	同上
動作顯示		LED顯示
輸入端子		MIL 30 Pin	MIL 40 Pin

※1	為額定輸入電壓24V DC、使用環境溫度25°C時的規格。

輸出規格

項目		規格
項目		C32T	E40T
絕緣方式		光耦合絕緣
輸出方式		集電極開路(NPN)
額定負載電壓		5～24V DC
負載電壓允許范圍		4.75～26.4V DC
公共端方式		16點/公共端
最大負載電流		0.8A(最大5A/公共端)
最大沖擊電流		1.5A
響應時間 ※1	OFF→ON	1ms以下
響應時間 ※1	ON→OFF	1ms以下
OFF時/泄漏電流		1μA以下
ON時最大/壓降		1.5V DC以下
外部供給電源 ※2	電壓	21.6～26.4V DC
外部供給電源 ※2	電流	150mA以下	120mA以下
浪涌抑制器		齊納二極管
動作顯示		LED顯示
輸出端子		MIL34 Pin

※1	負載電流15mA以上時。
※2	本外部供給電源電路中未內置保護元件。請在外部通過帶保護電路的電源或者保險絲等保護元件來提供電源。

控制規格

項目			規格
項目			C32T
控制I/O點數	C32T控制板		32點(DC輸入16點、Tr輸出16點)
控制I/O點數	使用E40T擴展I/O板 +功能板時		最大208點(C32T控制板+E40T擴展I/O板4塊+功能板2塊)
編程方式/控制方式			繼電器符號方式/循環運算方式
程序內存			內置Flash-ROM(無需備份電池)
程序容量			32k步
指令數	基本指令		111種
指令數	高級指令		216種
運算處理速度			基本命令0.32μs～/步
I/O更新+基本時間			基本時間0.17ms(使用E40T擴展I/O板時:0.47×板數)
運行內存	繼電器	外部輸入(X) ※1	1760點(X0～X109F)
		外部輸出(Y) ※1	1760點(Y0～Y109F)
		內部繼電器(R)	4096點(R0～R255F)
		特殊內部繼電器(R)	192點
		定時器?計數器 (T/C)	1024點 ※2(初始設定時定時器1008點：T0～T1007、定時器16點：C1008～C1023) 定時器可以在(1ms、10ms、100ms、1s単位)×32767范圍內計時計數器可以在1～32767范圍內計數
		鏈接繼電器(L)	2048點(L0～L127F)
	內存區	數據寄存器(DT)	32765字(DT0～DT32764)
		特殊數據寄存器(DT)	374字
		鏈接數據寄存器(LD)	256字(LD0～LD255)
		文件寄存器	無
		索引寄存器(I)	14字(I0～ID)
微分點數			程??
