TH13?TH23計時表
高可靠性的高位加法計時表，因此受到好評。采用高性能，超小型的同期電機。符合CE標識要求。
編 號：101594176
型 號：TH13?TH23
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
高可靠性的高位加法計時表。 超小型的同期電機。符合CE標準要求
|
|
|
|
C-UL 、CE 已取得。
特點
采用高性能小型同步電機
尺寸緊湊、外觀簡潔
采用平型段子、連接方便
#187平型接線端子(插座)的壓接請使用日本壓接端子公司生 產的工具“YC-051"
旋轉顯示器(順時針轉動、每2分鐘轉1圈)
用途
- 各種機床、自動設備、控制柜
- 成型機、醫療器械、發電機、壓縮機
- 水處理設備、沖壓設備
- 電機等設備的維護管理
種類
| 品名 | 操作電壓 | 訂貨產品號 | |
|---|---|---|---|
| 50Hz | 60Hz | ||
|

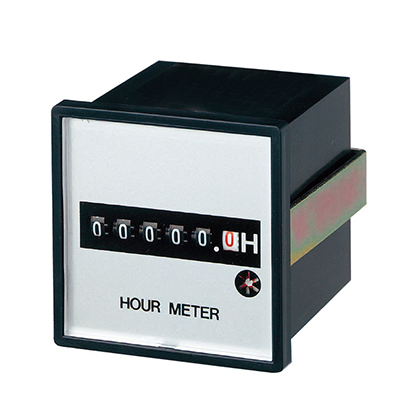

TH13 無復位按鈕 |
AC100V | TH1345 | TH1346 |
| AC200V | TH1355 | TH1356 | |
| AC110V | TH1365 | TH1366 | |
|
AC115V (AC115-120V) |
TH1375 | TH1376 | |
| AC220V | TH1385 | TH1386 | |
| AC240V | TH1395 | TH1396 | |
|

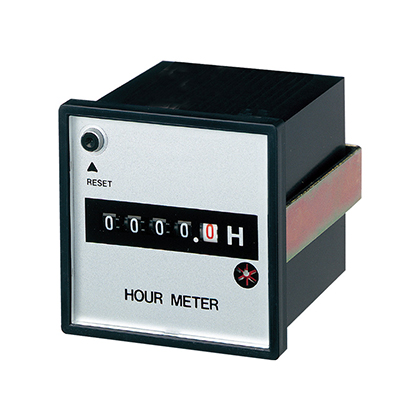

TH23 帶復位按鈕 |
AC100V | TH2345 | TH2346 |
| AC200V | TH2355 | TH2356 | |
| AC110V | TH2365 | TH2366 | |
|
AC115V (AC115-120V) |
TH2375 | TH2376 | |
| AC220V | TH2385 | TH2386 | |
| AC240V | TH2395 | TH2396 | |
| (注1)： | 僅AC115-120V、AC220V、AC240V型為UL/c-UL標準認證品。請在型號末尾加注"U"進行訂購。 |
|---|
適用規格
TH13?TH23?TH14?TH24?TH40?TH50?TH63?TH64計時器(共通)
| 安全標準 | EN61010-1 | 污染程度2/過電壓等級II | ||
|---|---|---|---|---|
| EMC | (EMI)EN61000-6-4 | 輻射干擾電場強度 | EN55011 | Group1ClassA |
| 雜音端子電壓 | ||||
| (EMS)EN61000-6-2 | 靜電放電抗擾度 | EN61000-4-2 | 4kV接觸 | |
| 8kV空氣中 | ||||
| 輻射電磁場抗擾度 | EN61000-4-3 | 10V/m AM調頻(80MHz～1GHz) | ||
| 3V/m AM調頻(1.4～2.0GHz) | ||||
| 1V/m AM調頻(2.0～2.7GHz) | ||||
| 10V/m 脈沖調頻(895～905MHz) | ||||
| 電快速瞬變/脈沖群抗擾度 | EN61000-4-4 | 2kV(電源線) | ||
| 浪涌抗擾度 | EN61000-4-5 | 1kV(電源線) | ||
| 射頻傳導抗擾度 | EN61000-4-6 | 10V/m AM調頻(0.15MHz～80MHz) | ||
| 工頻磁場抗擾度 | EN61000-4-8 | 30A/m(50Hz) | ||
| 電壓暫降、短時中斷和電壓變化抗擾度 | EN61000-4-11 | 10ms、30％(額定電壓) | ||
| 100ms、60％(額定電壓) | ||||
| 1000ms、60％(額定電壓) | ||||
| 5000ms、95％以上(額定電壓) | ||||
尺寸圖
- 單位mm
公差±1.0

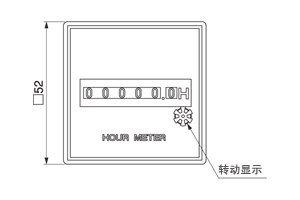

TH13
|

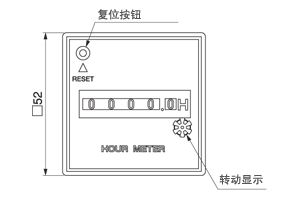

TH23
|

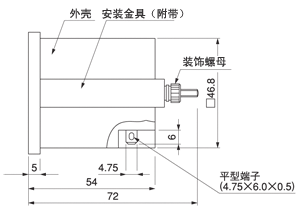

側面圖
側面圖為TH13?TH23系列共通。
|

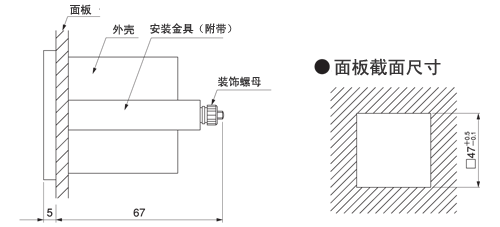

面板安裝圖
|
額定?性能概要
| 額定 | 額定電壓 | AC100V、110V、115V(AC115-120V)、200V、220V、240V |
|---|---|---|
| 允許操作電壓范圍 | 額定電壓的85%～115%V | |
| 額定頻率數 | 50Hz、60Hz別機種 | |
| 測定時間 |
0～99999.9小時 (TH13系列) 0～9999.9小時 (TH23系列) |
|
| 最小時間顯示 | 0.1小時 (6分) | |
| 消耗功率 | 約1.5W (100V、200V共) | |
| 電氣性能 | 絕緣電阻(初始值) | 充電部件－非充電部件間、100MΩ以上 (在500V DC時測量) |
| 耐電壓(初始值) | 充電部件－非充電部件間、AC2000V/1分鐘 | |
| 溫度上升 | 55℃以下 (使用阻抗測量法測量) | |
| 機械性能 | 誤動作振動 | 10～55Hz (周期1分鐘)、單項振幅0.25mm (上下、左右、前后各方向10分鐘) |
| 誤動作沖擊 | 98m/s2以上{10G以上} (上下、左右、前后各方向4次) | |
| 耐久沖擊 | 980m/s2以上{100G以上} (上下、左右、前后各方向5次) | |
| 使用條件 | 使用環境溫度 | -10℃～+50℃(保存溫度-30℃～+60℃) |
| 使用環境濕度 | 85%RH以下(at 25℃、無凝結) | |
| 重量 | TH13系列：130g TH23系列：135g | |
| 附件(一同包裝) |
平型端子：(日本壓接端子公司生產：LTO－41T－187N)×2個 絕緣套管：(日本壓接端子公司生產：183523)×2個 (對應電線：0.5～1.25mm2) |
|
