TH14?TH24計時器
在一般尺寸的一半(24X48mm)大小的機體上凝縮了預設定機能，是高機能的數字計時表。到達設定時間是用點燈或閃燈來表示。
編 號：101594175
型 號：TH14?TH24
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
- 基本信息
- 產品種類
- 詳細規格

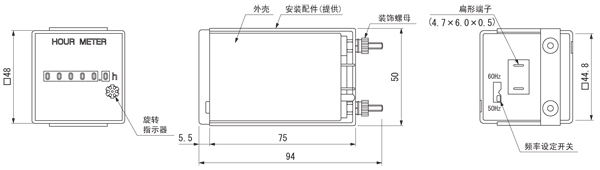

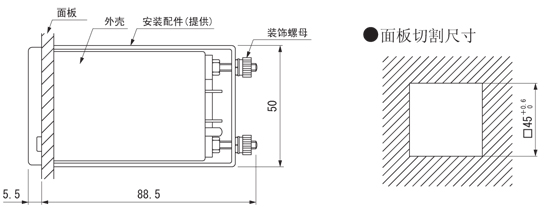

- 產品尺寸
- 產品用途
- 可選件
50Hz、60Hz通用(控制桿切換式)，采用高性能電機
|
|
|
|
C-UL 、CE 已取得。
特點
采用高性能小巧型同步電機
50/60Hz電源頻率通用
采用平型端子，接線方便
#187平形端子(插座)進行壓接時，請使用日本壓接端子公司生產的工具“YC-051”。
旋轉顯示器(順時針轉動、每2分鐘轉1圈)
用途
- 工作機械、自動設備、各種控制面板
- 成形設備、醫療設備、發電機、壓縮機
- 水處理設備、印刷機
- 電機等維護管理。
種類
| 品名 | 操作電壓 | 訂貨產品號 | |
|---|---|---|---|
| 銀色面板 | 金色面板 | ||
|
TH14 無復位按鈕 |
AC100V | TH141S | TH141 |
| AC200V | TH142S | TH142 | |
| AC12V | TH143S | TH143 | |
| AC24V | TH144S | TH144 | |
| AC48V | TH145S | TH145 | |
| AC110V | TH146S | TH146 | |
| AC115-120V | TH147S | TH147 | |
| AC220V | TH148S | TH148 | |
| AC240V | TH149S | TH149 | |
|

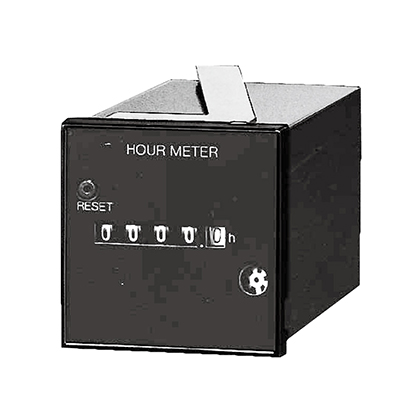

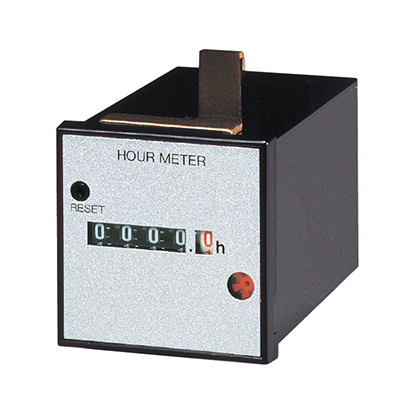

TH24 帶復位按鈕 |
AC100V | TH241S | TH241 |
| AC200V | TH242S | TH242 | |
| AC12V | TH243S | TH243 | |
| AC24V | TH244S | TH244 | |
| AC48V | TH245S | TH245 | |
| AC110V | TH246S | TH246 | |
| AC115-120V | TH247S | TH247 | |
| AC220V | TH248S | TH248 | |
| AC240V | TH249S | TH249 | |
| (注1)： | 僅限黑色面板型產品已獲得UL/c-UL標準認證。請在型號末尾加注"U"進行訂購。 |
|---|
適用規格
TH13?TH23?TH14?TH24?TH40?TH50?TH63?TH64計時器(共通)
安全標準 EN61010-1 污染程度2/過電壓等級II
EMC (EMI)EN61000-6-4 輻射干擾電場強度 EN55011 Group1ClassA
雜音端子電壓
(EMS)EN61000-6-2 靜電放電抗擾度 EN61000-4-2 4kV接觸
8kV空氣中
輻射電磁場抗擾度 EN61000-4-3 10V/m AM調頻(80MHz～1GHz)
3V/m AM調頻(1.4～2.0GHz)
1V/m AM調頻(2.0～2.7GHz)
10V/m 脈沖調頻(895～905MHz)
電快速瞬變/脈沖群抗擾度 EN61000-4-4 2kV(電源線)
浪涌抗擾度 EN61000-4-5 1kV(電源線)
射頻傳導抗擾度 EN61000-4-6 10V/m AM調頻(0.15MHz～80MHz)
工頻磁場抗擾度 EN61000-4-8 30A/m(50Hz)
電壓暫降、短時中斷和電壓變化抗擾度 EN61000-4-11 10ms、30％(額定電壓)
100ms、60％(額定電壓)
1000ms、60％(額定電壓)
5000ms、95％以上(額定電壓)
返回頁首
額定?性能概要
| 額定 | 額定電壓 | AC12V、24V、48V、100V、110V、115-120V、200V、220V、240V |
|---|---|---|
| 允許操作電壓范圍 | 額定電壓的85%～115%V | |
| 額定頻率 | 50Hz/60Hz通用(可用控制桿選擇) | |
| 測定時間 |
0～99999.9小時(TH14系列) 0～9999.9小時(TH24系列) |
|
| 最小時間顯示 | 0.1小時(6分) | |
| 消耗功率 | 約1.5W | |
| 電氣性能 | 絕緣電阻(初始值) | 加電與未加電金屬件之間、100MΩ以上(在500V DC時測量) |
| 耐電壓(初始值) | 加電與未加電金屬件之間、AC2000V/1分鐘 | |
| 溫度上升 | 55℃以下(額定電壓、使用阻抗測量法測量) | |
| 機械性能 | 誤動作振動 | 10～55Hz(周期1分鐘)、片振幅0.25mm(上下、左右、前后各方向10分鐘) |
| 誤動作沖擊 | 98m/s2以上{10G以上} (上下、左右、前后各方向4次) | |
| 耐久沖擊 | 980m/s2以上{100G以上} (上下、左右、前后各方向5次) | |
| 使用條件 | 使用環境溫度 | -10℃～+50℃(儲存溫度為-30℃～+60℃) |
| 使用環境濕度 | 85%RH以下(at 25℃、無凝結) | |
| 重量 | TH14系列：145g TH24系列：150g | |
| 附件(一同包裝) |
扁形端子：(日本壓接端子公笥生產：LTO－41T－187N)×2個 絕緣套管：(日本壓接端子公笥生產：183523)×2個 (適用電線：0.5～1.25mm2) |
|
