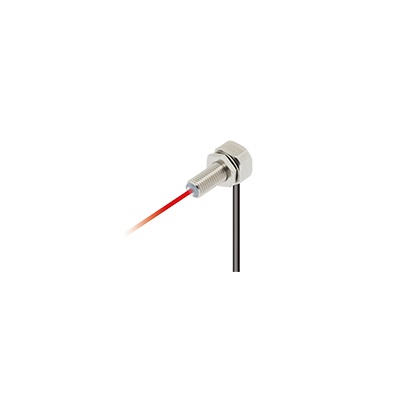

螺母型光纖 <耐油光纖>反射型 M6 FD-R61Y NEW

尺寸小?節省空間 不折斷?耐彎曲?螺母型光纖!

編 號：1012911570

型 號：FD-R61Y NEW

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

資 料：點擊查看點擊下載

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件

業內較小※1?省空間
不折斷?耐彎曲?螺母型光纖※2!

螺母型光纖
※1: 截止2013年1月，根據本公司調查結果
※2: 兼具不折斷[耐彎曲1,000萬次(典型示例:彎曲半徑:R10mm、反復彎曲:180°)]、可彎曲(彎曲半徑:R2mm~R4mm)性能的光纖。

NEW 2014年1月　耐油光纖追加

特點

NEW
耐油光纖

?即使在有油的環境中使用，光纖芯線也不會發生硬化，不會折斷

<全保護型>

 FT-R60Y (透過型)


全防護型

實現較高的耐環境性能
Head部分、螺母以及墊圈均采用不易生銹的SUS304。光纖部分使用折不斷、且具備耐彎曲性的堅固光纖，并用氟樹脂套管包覆。另外，檢測部分也包覆有氟樹脂部品，因此實現了較高的耐環境性能。

采用不易附著油脂的氟樹脂
采用具有卓越的耐油、耐藥品性的氟樹脂來密封檢測部分，因此不會發生油脂浸透，可穩定地進行檢測。另外，利用低摩擦性比玻璃還要卓越的氟樹脂，將檢測部分設計為凸構造，因此不易附著油脂等。

耐油?耐冷卻液
對于Head部分和光纖部分的連接，不使用粘結劑，而是采用 “緊固鉚接方式”由此，不必擔心粘結劑在高濕環境下吸濕，從而導致光纖發生破損。保護構造實現IP68G ，即使安裝在油霧飛濺的金屬加工機械的周圍，也可放心。

試驗用油 商品名
潤滑油 Velocite Oil No.3
非水溶性切削油 Yushiron Cut Abas KZ201
Yushiron cut UH75
水溶性切削油 Syntilo 9954 (稀釋10%)
Yushiroken S50N (稀釋2%)
酒精系中性清洗劑 Super Teepol

※Yushiron和Yushiroken均為Yushiro化學工業株式會社的注冊商標。

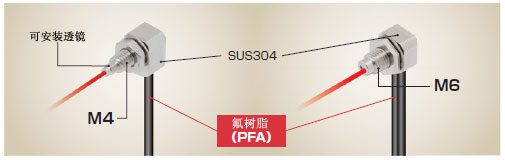

<電纜保護型>

 FT-R44Y (透過型) / FD-R61Y (反射型)


電纜保護型

進一步強化堅固光纖
對于超越以往常識的堅固光纖，利用氟樹脂套管包覆，從而提高強韌性，可對應油、溶劑等苛刻環境。即使光纖部分附著油脂，也不會發生硬化，不會折斷。

保護構造IP67
Head部分、螺母以及墊圈也采用不易生銹的SUS304。

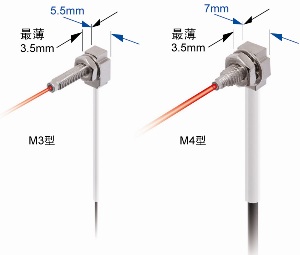

小型·省空間

小型·省空間

可完美安裝在傳送帶側面

即使是傳送帶側面，也可完美匹配。另外，安裝時，工具等 不易鉤掛到光纖。

可完美安裝在傳送帶側面

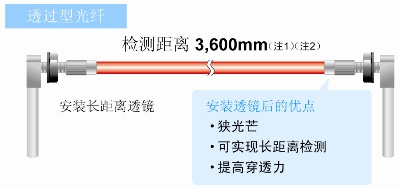

通過安裝透鏡，即可實現透過型長距離檢測和反射型光點檢測

透過型光纖
檢測距離
(mm)(注1)
[安裝2個時] 		光軸直徑
(mm) 		透鏡 適用光纖
品名 型號 型號
3,600
(注2) 		?3.6 長距離透鏡 FX-LE1 FT-R43
?9.8 超長距離透鏡 FX-LE2
950 ?2.8 側視界透鏡 FX-SV1
(注1): 相對于組合放大器FX-500系列(STD模式)的數值。
(注2): 因光纖長度的關系，該距離為實際使用時的檢測距離。
反射型光纖
光點直徑 中心檢測距離 透鏡 適用光纖
品名 型號 型號
約?0.1mm 7±0.5mm 極細光點透鏡 FX-MR7 FD-R33EG
FD-EG31
約?0.15mm FD-R34EG
約?0.2mm FD-R32EG
FD-EG30
約?0.4mm FD-R31G
FD-32G
FD-32GX
FD-42G
FD-42GW
光點直徑(mm) 檢測距離(mm) 透鏡 適用光纖
品名 型號 投光線 型號
約?0.4～?2.0 10～30 變焦
透鏡 		FX-MR8 ?0.125mm FD-R33EG、FD-EG31
約?0.4～?2.2 ?0.175mm FD-R34EG
約?0.5～?2.5 ?0.25mm FD-R32EG、FD-EG30
約?0.8～?3.5 ?0.5mm FD-R31G、FD-32G、
FD-32GX、FD-42G、
FD-42GW
約?4.0 0～30 平行光
透鏡 		FX-MR9 ?0.125mm FD-R33EG、FD-EG31
?0.175mm FD-R34EG
?0.25mm FD-R32EG、FD-EG30
?0.5mm FD-R31G、FD-32G、
FD-32GX、FD-42G、
FD-42GW

可以靈活對應客制光纖需求

種類



<耐油光纖>透過型NEW

種類 前段形狀(mm) 型號 彎曲半徑
(mm) 		光纖長度 自由裁切 光軸直接
(線徑)
(mm) 		保護構造 使用環境溫度
M6 全保護
FT-R60Y 		強韌
FT-R60YNEW 		R4
耐彎曲 		2m ○ ?3.5 IP68G －55～
＋80℃
M4 焊線保護
可安裝透鏡
FT-R44Y 		タフ
FT-R44YNEW 		?1 IP67(注1)
(注1) 光纖部分具有耐油性。
? 關于檢測距離，「數字光纖傳感器 FX-500 Ver.2 Ver.2 光纖一覽」「數字光纖傳感器 FX-100 光纖一覽 」的相關頁面。
? 下方標志為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
強韌

<標準光纖>透過型

種類 前端形狀（mm） 型號 彎曲半徑（mm) 光纖長度 自由裁切 光軸直徑
（線徑）
（mm） 		保護構造 使用環境溫度
M3 FT-R31 強韌
FT-R31NEW 		R2
耐彎曲 		2m ○ ?0.5 IP67 －55～
＋80℃
M4 可安裝透鏡
FT-R43 		タフ
FT-R43NEW 		R4
耐彎曲 		?1
可安裝透鏡(FX-LE2)
FT-R41W 		FT-R41W R1 IP40 －40～
＋60℃
可安裝長距離透鏡
FT-R42W 		FT-R42W ?2.2
? 關于檢測距離，「數字光纖傳感器 FX-500 Ver.2 Ver.2 光纖一覽」「數字光纖傳感器 FX-100 光纖一覽 」的相關頁面。
? 下方標志為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
強韌

<耐油光纖>反射型NEW

種類 前端形狀(mm) 型號 彎曲半徑
(mm) 		光纖長度 自由裁切 光軸直徑
(線徑)
(mm) 		保護構造 使用環境溫度
M6 焊線保護
FD-R61Y 		タフ
FD-R61YNEW 		R4
耐彎曲 		2m ○ - IP67(注1) －55～
＋80℃
(注1) 光纖部分具有耐油性。
? 關于檢測距離，「數字光纖傳感器 FX-500 Ver.2 Ver.2 光纖一覽」「數字光纖傳感器 FX-100 光纖一覽 」的相關頁面。
? 下方標志為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
強韌

<標準光纖>反射型

種類 前端形狀（mm） 型號 彎曲半徑（mm) 光纖長度 自由裁切 光軸直徑
（線徑）
（mm） 		保護構造 使用環境溫度
M3 同軸、可安裝透鏡
 タフ
FD-R31GNEW 		R2
耐彎曲 		2m ○ 投光
?0.5 		IP40 －55～
＋80℃
同軸、可安裝透鏡
FD-R32EG 		FD-R32EGNEW R4 500ｍm - 投光
?0.25 		－40～
＋70℃
同軸、可安裝透鏡
FD-R34EG 		FD-R34EGNEW 投光
?0.175 		－20～
＋60℃
同軸、可安裝透鏡
FD-R33EG 		FD-R33EGNEW 投光
?0.125
M4 FD-R41 タフ
FD-R41NEW 		R2
耐屈曲 		2m ○ ?0.75 IP67 －55～
＋80℃
? 關于檢測距離，「數字光纖傳感器 FX-500 Ver.2 Ver.2 光纖一覽」「數字光纖傳感器 FX-100 光纖一覽 」的相關頁面。
? 下方標志為:兼具不折斷（彎曲半徑：R10mm、反復彎曲：180°)、可彎曲（彎曲半徑：R4mm以下）的光纖。
強韌

訂貨產品號 FD-R61Y
型號 FD-R61Y
產品名稱 反射型光纖
詳細 螺母型光纖
系列名稱 螺母型光纖
特長 業內最小※1?省空間
不折斷?耐彎曲?螺母型光纖※2!
※1:截止2013年1月，根據本公司調查結果
※2:兼具不折斷[耐彎曲1,000萬次(典型示例:彎曲半徑:R10mm、反復彎曲:180°)]、可彎曲(彎曲半徑:R2mm~R4mm)性能的光纖。

規格詳細

項目 內容
訂貨產品號 FD-R61Y
型號 FD-R61Y
特點 ■小型·省空間
■可完美安裝在傳送帶側面
檢測形態 反射型
光纖種類 螺母型
前端直徑 M6
前端長度 W10mm x H11mm x D15.5mm
有無套筒 無
光軸方向 俯視圖
光軸直徑/ 光點直徑 -
光纖長度 2m
容許彎曲半徑 R4mm
自由裁切 可以
半定制 不可以
安裝透鏡 不可以
安裝保護管 不可以
用途 耐油
環境性能 : 保護構造 IP67
環境性能 : 使用環境溫度 MAX 80℃
環境性能 : 使用環境溫度 MIN -55℃
檢測距離（STD） 280mm(FX-500系列)
檢測距離（HYPR） 990mm(FX-500系列)
檢測距離（U-LG） 610mm(FX-500系列)
檢測距離（LONG） 435mm(FX-500系列)
檢測距離（FAST） 160mm(FX-500系列)
檢測距離（H-SP） 50mm(FX-500系列)


尺寸圖

  • 單位mm

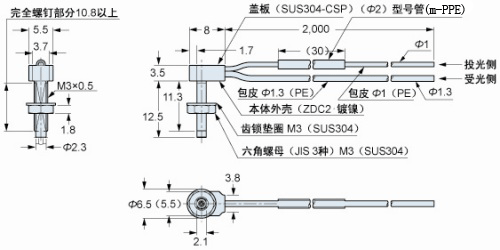

FD-R31G

反射型?自由裁切

FD-R31G

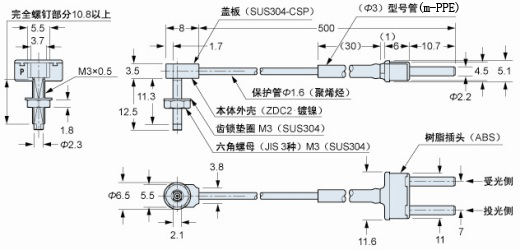

FD-R32EG
FD-R34EG

反射型

FD-R32EG

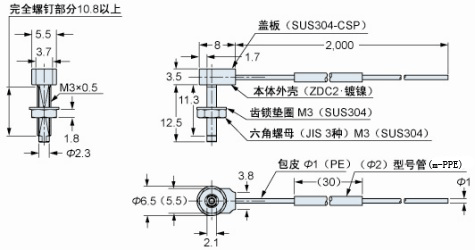

FD-R33EG

反射型

FD-R33EG

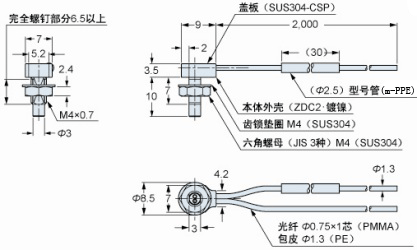

FD-R41

反射型?自由裁切

FD-R41

NEW
FD-R61Y (耐油)

反射型?自由裁切

FT-R31

透過型?自由裁切

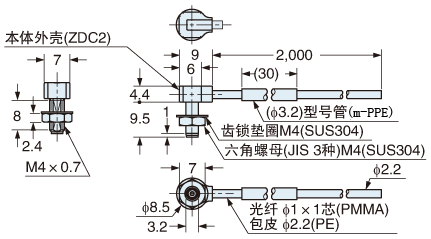

FT-R41W

透過型?自由裁切

FT-R41W

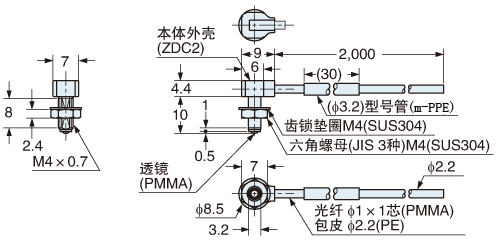

FT-R42W

透過型?自由裁切

FT-R42W

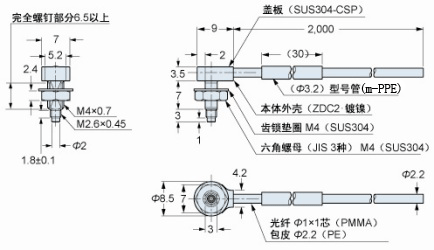

FT-R43

透過型?自由裁切

FT-R43

NEW

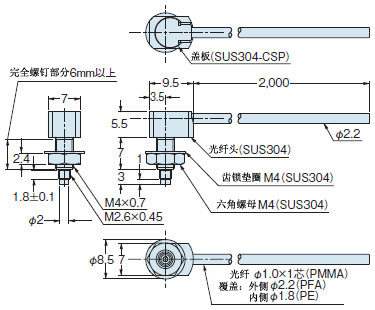

FT-R44Y (耐油)

透過型?自由裁切

FT-R44Y

NEW

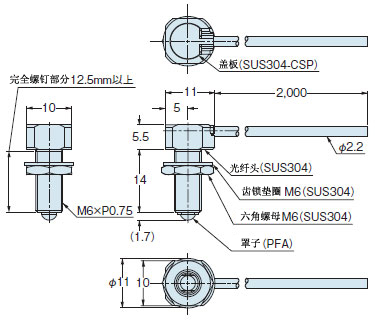

FT-R60Y (耐油)

透過型?自由裁切

FT-R60Y

可選件

光纖用透鏡

關于光纖用透鏡，詳細內容
請參考各光纖用透鏡商品信息頁面。

透過型ファイバ用レンズ
>>透過型光纖用透鏡
商品信息頁面
反射型ファイバ用レンズ
>>反射型光纖用透鏡
商品信息頁面

光纖配件

關于光纖配件產品的詳細，請參考
光纖配件商品信息頁面。
