小光點光纖(反射型光纖用透鏡)反射型光纖極細光點透鏡 FX-MR6
可實現微小物體的檢測。
編 號：1013101392
型 號：FX-MR6
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
可實現微小物體的檢測。
|
特點

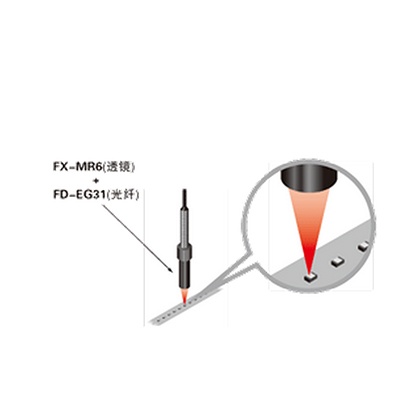

■光纖與光點透鏡組合使用，可實現微小物體的檢測。
此外，還可變更光點直徑。
應用案例
|
|
|
|||||||||

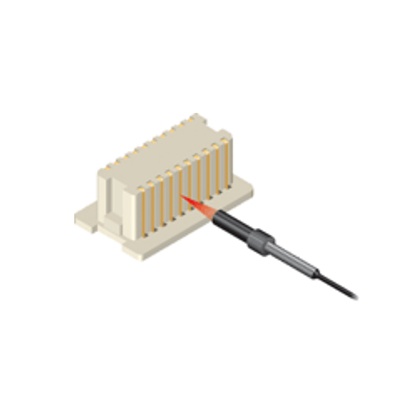

可詳細選擇光點直徑。并且，與螺母型光纖相組合后，可節省空間。
可對應形狀、顏色、表面狀態等有所不同的各種部品。
|
約3倍的入光量（與以往相比）
極細光點透鏡 FX-MR7 特殊品
|
由于入光量因方向判別的應用等存在較大差異，因此可簡單設定閾值，可實現穩定的檢測。 |
FX-501(STD模式)的代表示例
| 白 | 黑 | |
|---|---|---|
| FX-MR7 + FD-R33EG | 3,200 digits | 1,030 digits |
| FX-MR6（以往產品）+ FD-R33EG | 1,000 digits | 435 digits |
光點直徑可調
變焦透鏡 FX-MR8 特殊品
|
可與各種光纖相組合，實現光點直徑φ0.4～φ3.5mm。 |
實現長距離平行光
平行光透鏡 FX-MR9 特殊品
|
無論與哪種光纖相組合，均可實現檢測距離為0～30mm、光點直徑約為φ4mm的平行光。 |
鎖緊扭矩5倍（與以往相比）[FX-MR7/MR8/MR9]
將一般的鋁制機身更改為SUS303機身，從而可減少因過 度擰緊而造成的破損。
將透鏡外徑統一為φ4.3mm [FX-MR7/MR8/MR9]
使安裝工具實現共通，從而可削減庫存、降低工具的成本。
超出想象的強韌光纖
|
|
|
|
種類
[M3螺紋型用]反射型光纖用透鏡
極細光點透鏡
| (注1): | 關于透鏡的外形尺寸圖請參考尺寸圖頁面。 |
|---|---|
| (注2): | 光點直徑和中心檢測距離是使用適用放大器FX-500/FX-100系列時的值。 |
| (注3): | 組合光纖的使用環境溫度請參考各光纖頁面。 |
| ? |
以下的標志表示兼具不折斷(彎曲半徑：R10mm、反復彎曲：180°)、可彎曲(彎曲半徑：R4mm以下)性能的光纖。
|
變焦透鏡
| (注1): | 透鏡的外形尺寸圖請參考尺寸圖頁面。 |
|---|---|
| (注2): |
光點直徑和檢測距離是使用適用放大器FX-500/FX-100系列時的值。 可通過改變光纖插入量來調整。 |
FX-MR8 [FX-500/FX-100系列檢測距離]
投光素線: ?0.125mm
| 光纖插入量 | 中心檢測距離 | 光點直徑 |
|---|---|---|
| 3.5mm | 約10mm | ?0.4mm |
| 5.9mm | 約20mm | ?1.3mm |
| 8.2mm | 約30mm | ?2.0mm |
FX-MR8 [FX-500/FX-100系列檢測距離]
投光素線 : ?0.175mm
| 光纖插入量 | 中心檢測距離 | 光點直徑 |
|---|---|---|
| 3.5mm | 約10mm | ?0.4mm |
| 5.9mm | 約20mm | ?1.5mm |
| 8.2mm | 約30mm | ?2.2mm |
FX-MR8 [FX-500/FX-100系列檢測距離]
投光素線 : ?0.25mm
| 光纖插入量 | 中心檢測距離 | 光點直徑 |
|---|---|---|
| 3.5mm | 約10mm | ?0.5mm |
| 5.9mm | 約20mm | ?1.6mm |
| 8.2mm | 約30mm | ?2.5mm |
FX-MR8 [FX-500/FX-
尺寸圖
- 單位mm
FD-32G
反射型?自由裁切
|
FD-32GX
反射型?自由裁切
|
FD-42G
|
FD-42GW
|
FD-EG30
|
FD-EG31
|
FX-MR1
極細光點透鏡(另售)
|
FX-MR2
變焦透鏡(另售)
|
FX-MR3
極細光點透鏡(另售)
|
FX-MR5
變焦透鏡(另售)
|
FX-MR6
極細光點透鏡(另售)
|
FX-MR7
極細光點透鏡 (另售)
|
|
|
|
FX-MR8
變焦透鏡 (另售)
|
|
|
|
FX-MR9
平行光透鏡 (另售)
|
|
|
