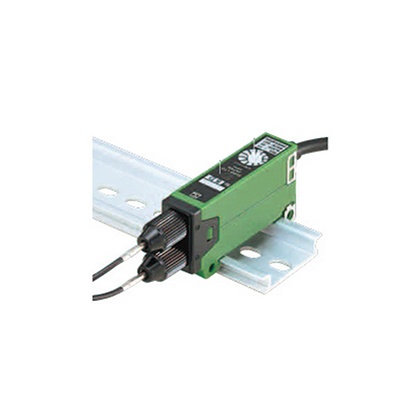

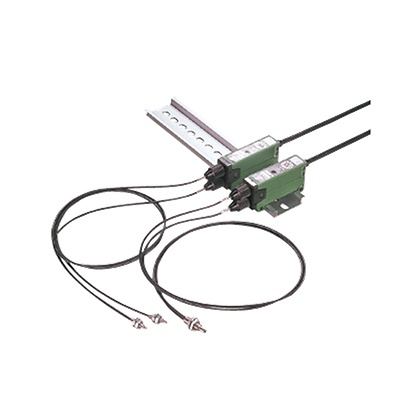

超高速反應/LED檢測用光纖傳感器FX2系列 FX2-A3R-LED
適合于檢測小物體或告訴運行的物體
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
超高速15μs響應(FX2-A3R) 還備有LED檢測用(FX2-A3R-LED)產品
|
 ※1
|
| ※1 | Recognition認證(僅限FX2-A3R) |
|---|
特點

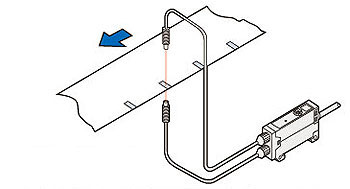

高速響應
|
15μs(入光時)的超高速響應時間。 最適用于小型物體和高速移動物體的檢測。 (注1)：FX2-A3R-LED的響應時間為50ms。 |
|
LED檢測用
|
備有[LED檢測用產品]，還可檢測到像LED一樣的微弱光線。 |
|
多轉調節器
|
配備有多轉調節器，可調整為適于檢測微小差異的靈敏度。并且，采用循環式機構，即使旋轉過度，也不會發生破損。 |
|

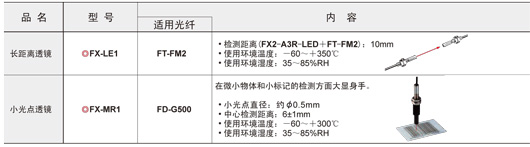

高性能的透鏡群
|

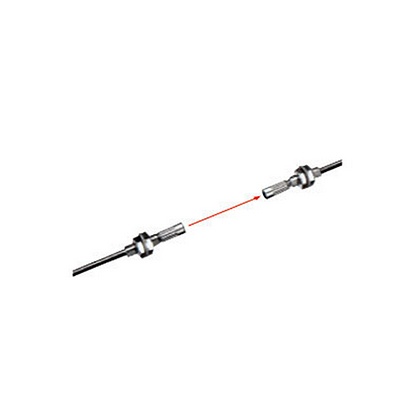

＜FX-LE1（長距離透鏡）＞ |
|
|
＜FX-SV1(側視界型透鏡)＞ |
|
|
＜FX-MR1(小光點透)＞ |
|
種類

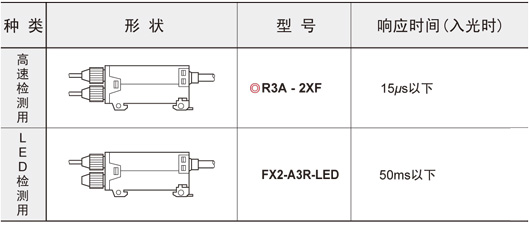

放大器
|
附件(需另外購買附屬品時)
|
|
規格
放大器
| 種類 | 高速檢測用 | LED檢測用 | |
| 型號 | FX2-A3R | FX2-A3R-LED | |
| 電源電壓 | 12V DC±10% 脈動P-P10%以下 | 12?24V DC±10% 脈動P-P10%以下 | |
| 消耗電流 | 55mA以下 | 20mA以下 | |
| 輸出 |
NPN晶體管·通用 ?最大流入電流：100mA ?剩余電壓：1.0V以下(流入電流100mA) 0.4V以下(流入電流16mA) |
||
| 輸出動作 | 入光時ON/非入光時ON 通過控制輸入的處理進行選擇 | ||
| 短路保護 | 裝備 | ||
| 響應時間 |
入光時：15μs以下、 非入光時：35μs以下 |
入光時：50ms以下、 非入光時：100ms以下 |
|
| 動作表示燈 | 紅色LED(輸出ON時點燈) | ||
| 靈敏度調節器 | 裝備3轉循環式調節器 | ||
|
環 境 性 能 |
保護構造 | IP66(IEC)、耐水型(JIS)(注2) | IP62(IEC)、防滴型(JIS) |
| 使用環境溫度 | -10?+50℃(FX2-A3R-LED 0?+50℃)(但應無凝露和結冰)、保存時：-30?+70℃ | ||
| 使用環境濕度 | 35?85%RH、保存時：35?95%RH | ||
| 使用環境照度 | 500lx以下 | - | |
| 耐電壓 | AC1,500V 1分鐘 充電部整體·外殼之間(注3) | ||
| 絕緣電阻 | DC500V兆歐下20MΩ以上 充電部整體·外殼之間(注3) | ||
| 耐振動 | 頻率10?55Hz 雙振幅1.5mm XYZ各方向2小時 | ||
| 耐沖擊 | 加速度500m/s2(約50G) XYZ各方向3次 | ||
| 投?受光元件 |
投光素子：紅色LED (發光峰值波長：660nm、非調制式) |
受光元件：光電二極管 (峰值波長：590nm) |
|
| 材質 | 聚碳酸酯 | ||
| 電纜 | 帶0.2mm24芯橡皮絕緣軟電纜3m | ||
| 電纜延長 | 使用0.3mm2以上的電纜時全長最多可延長至10m | ||
| 重量 | 本體重量：約120g | ||
| 附件 | MS-FX-1(放大器安裝支架)：1套、調試螺絲刀：1把、調節器旋鈕：1個 | ||
(注1)：如測量條件中未指定，則使用環境溫度=+23℃。
(注2)：安裝組合光纖狀態下的值。但是，與自由裁切型光纖相組合時為IP65(防噴流型)。
(注3)：耐電壓及絕緣電阻為放大器單品時的值。
尺寸圖
- 單位mm

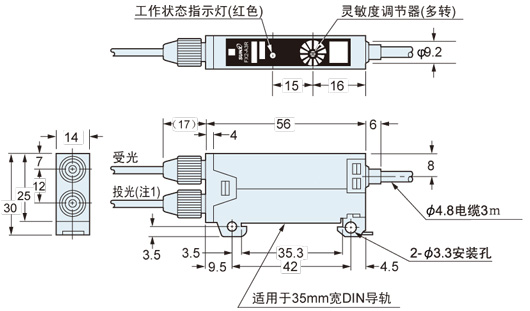

FX2-A3R

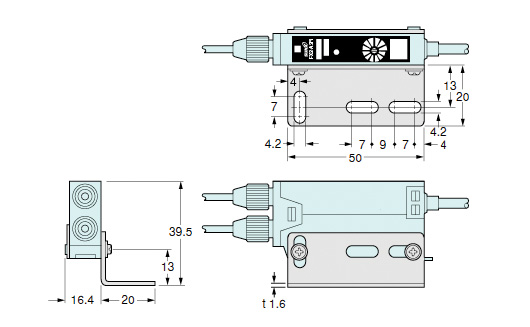

FX2-A3R-LED
|

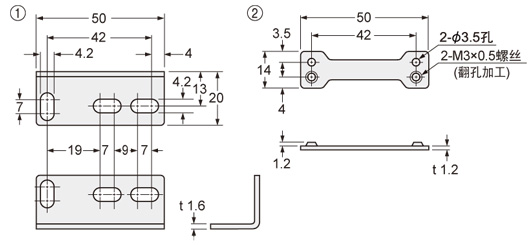

MS-FX-1
|
|
