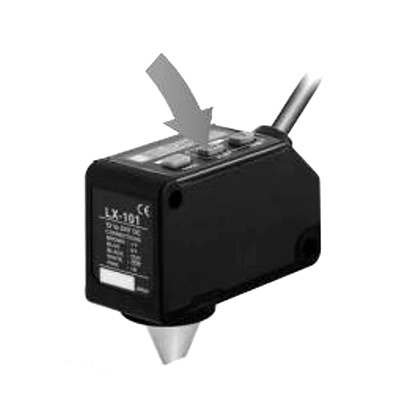

數字式色標傳感器[放大器內置] LX-100系列 LX-101-Z(LX-101-P-Z)

3色LED色標傳感器

編號：1013601300

型號：LX-101-Z(LX-101-P-Z)

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

資料：點擊查看點擊下載

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

3色LED色標傳感器

※1

※2

※1	EMC指定適用
※2	Recognition

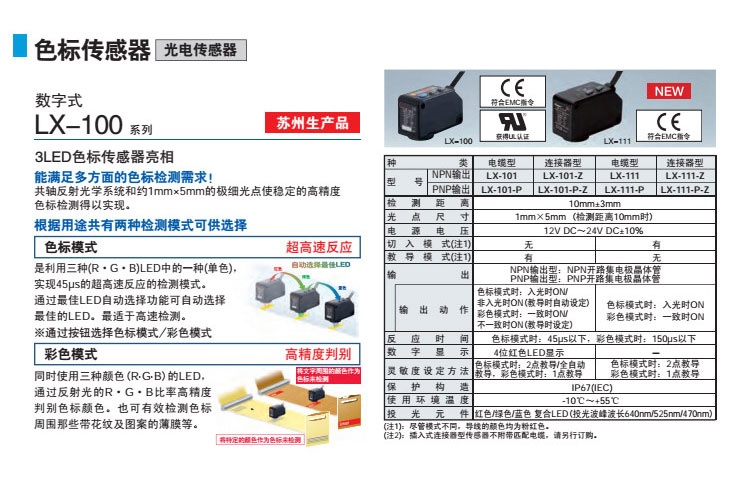

特點

能滿足多方面的色標檢測需求!

共軸反射光學系統和約1mm×5mm的極細光點使高精度檢測得以實現。

最佳LED自動選擇功能

可從R·G·B LED三種顏色中選擇最佳的顏色搭配。LX-100的色標模式裝備了“最佳LED自動選擇功能”，以自動選擇將色標和底色對比(S/N比)最大的LED，進行最佳檢測。因?yàn)椴皇歉鶕?jù)色標和底色的反射光量差距而是根據兩者的對比來自動辨別LED，所以能進行更為穩定的檢測。(對于右列包裝薄膜，藍色LED的光量比較優，可進行更穩定的檢測，所以由藍色LED進行色標檢測)

兩種檢測模式，可根據用途進行選擇。

色標模式 [超高速反應]自動選擇三種(R·G·B)LED中的一種(單色)，實現45μs超高速反應的檢
測模式。
通過最佳LED自動選擇功能自動選擇最適于檢測的LED。
最適于高速檢測。

彩色模式高精度判別同時使用三種顏色(R·G·B)的LED，通過反射光的R·G·B比率高精度判別色標顏色。也可有效檢測色標周圍那些帶花紋及圖案的薄膜等。

※操作按鈕可選擇色標模式或彩色模式。

高精度色標顏色辨別

在LX-100的彩色模式下，同時利用三種顏色(R·G·B)的LED，根據R·G·B比率辨別色標顏色。通過內置12bitA/D轉換器可以實現分辨率達1/4,000的高精度判斷。下圖是該結構的示意圖。

通過數字顯示即可簡單設定！可對設定內容進行數字管理

通過4位數字顯示可確認色標和底色的入光量。另外，基準值能夠用數值來管理，所以標準化也簡單。因?yàn)橐伙@示直接代碼即可確認設定內容，所以可有效地進行遠距離維護。

初學者也能立即掌握的MODE NAVI

通過6個指示燈顯示傳感器基本操作項目的MODE NAVI。一眼即可辨認出當前所設定的是何種操作模式。操作極為簡單。

檢測狀態可進行數字管理

操作人員通過數字顯示屏一眼就能確認現在的傳感器的檢測狀態。并且各包裝薄膜上的傳感
器設定也可以通過數字指示屏確認。

通過直接代碼設定內容一目了然

通過4位直接代碼顯示LX-100的設定內容。若使用直接代碼，就能簡單確認設定內容，從而通過電話即可掌握目前的狀態。

教導極其簡單

如需在色標上設定為ON，只要按下ON按鈕即可。
下面以“2點教導”為例介紹最基本的設定方法：

?外可從外部教導
安裝在裝置內部的色標傳感器，也通過操作盤、觸摸屏等裝置外側的裝備進行外部輸入教導。種類切換也非常簡單。

?其他的教導方法
全自動教導：色標模式下，連續移動工件進行教導。
1點教導：彩色模式下，將檢測顏色對準光點進行教導。

小型設計，省空間

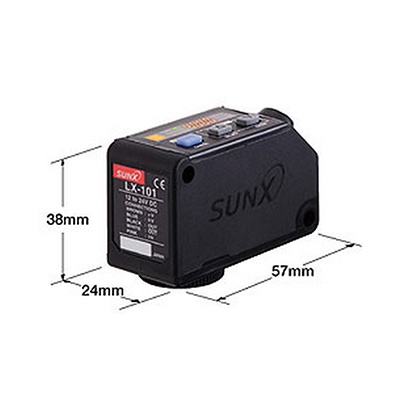

將高精度、多功能凝縮于W57×D24×H38mm的緊湊機身中。根據使用設備可選擇電纜型和連接器型2種。也可輕松用于現有設備中。

按鈕鎖定功能

若使用按鈕鎖定功能，為了使傳感器設定項目不被錯誤更改，該功能能夠限制輸入操作。并且它也可以進行只允許基準值調整的“RUN調節”，只允許教導操作的“RUN教導”之類的細微設定。在設定了“RUN調節”和“RUN教導”時，調節和教導可如在RUN模式中一樣進行。

種類

傳感器

連接器型傳感器不附帶匹配電纜。請務必另行訂購連接器型用連接電纜。

種類	型號	輸出	檢測距離
電纜型	LX-101	NPN開路集電極晶體管	10±3mm
電纜型	LX-101-P	PNP開路集電極晶體管
連接器型	LX-101-Z	NPN開路集電極晶體管
連接器型	LX-101-P-Z	PNP開路集電極晶體管

連接器型用連接電纜

連接器型傳感器不附帶匹配電纜。請務必另行訂購連接器型用連接電纜。

種類	型號	內容
直線型	CN-24B-C2	長2m	截面積為0.34mm² 的4芯片單側帶連接器橡皮電纜電纜外徑：?5mm
直線型	CN-24B-C5	長5m
L型	CN-24BL-C2	長2m
L型	CN-24BL-C5	長5m

連接器型用連接電纜

CN-24B-C2 CN-24B-C5

CN-24BL-C2 CN-24BL-C5

規格

種類		電纜型	連接器型
型號	NPN輸出	LX-101	LX-101-Z
	PNP輸出	LX-101-P	LX-101-P-Z
檢測距離		10±3mm
光點尺寸		1×5mm(設定距離：10mm)
電源電壓		12～24V DC±10％　脈動P-P10％以下
消耗電量		通常工作時：750mW以下(電源電壓24V時，消耗電流30mA以下) ECO模式下：600mW以下(電源電壓24V時，消耗電流25mA以下)
輸出1		NPN開路集電極晶體管 ?最大流入電流：50mA ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：1.5V以下(流入電流為50mA時) PNP開路集電極晶體管 ?外加電壓：30V DC以下(輸出和+V之間) ?剩余電壓：1.5V以下(源電流為50mA時)	NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：1.5V以下(流入電流為100mA時) PNP開路集電極晶體管 ?外加電壓：30V DC以下(輸出和+V之間) ?剩余電壓：1.5V以下(源電流為100mA時)
	短路保護	裝備(自動復位式)
	輸出動作	色標模式時：入光時ON/非入光時ON(教導時自動設定) 彩色模式時：一致時ON/不一致時ON(教導時設定)
輸出2		NPN開路集電極晶體管 ?最大流入電流：50mA ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：1.5V以下(流入電流為50mA時) PNP開路集電極晶體管 ?最大源電流：50mA ?外加電壓：30V DC以下(輸出和+V之間) ?剩余電壓：1.5V以下(源電流為50mA時)	-
	短路保護	裝備(自動復位式)	-
	輸出動作	輸出1的反轉工作	-
反應時間		色標模式時：45μs以下，彩色模式時：150μs以下
教導輸入		NPN無觸點輸入 ?信號條件：High…＋5V～＋V或斷開，Low…0～＋2V(源電流0.5mA以下) ?輸入阻抗：約10kΩ PNP無觸點輸入 ?信號條件：High…＋4V～＋V(流入電流3mA以下)，Low…0～＋0.6V或斷開 ?輸入阻抗：約10kΩ
數字顯示		4位紅色LED顯示
靈敏度設定方法		色標模式時：2點教導/全自動教導，彩色模式時：1點教導
設定靈敏度微調功能		配備
定時器功能		裝備可變接通延遲/斷開延遲定時器，有效/無效轉換式(定時時間：1～500ms 9個階段可變)
環 境性能	保護構造	IP67(IEC)、防滲漏型(JIS)
	使用環境溫度	－10～＋55℃(注意不可結露、結冰)，存儲時：－20～＋70℃
	使用環境濕度	35～85％RH，存儲時：35～85％RH
	使用環境照明度	白熾燈：受光面照明度3,000lx以下
	耐電壓	AC1,000V 1分鐘　所有電源連接端子與外殼之間
	耐振動	頻率10～500Hz　雙振幅3.0mm(MAX.20G)　X,Y和Z方向各2小時
	耐沖擊	加速度500m/s²(約50G) X,Y和Z方向各3次
投光元件		紅色/綠色/藍色　復合LED(投光波峰波長：640nm/525nm/470nm)
材質		外殼：PBT，顯示罩：聚碳酸酯，操作按鈕：硅膠，透鏡：玻璃，透鏡管座：鋁
電纜		0.34mm² 芯橡皮電纜，長2m	(注2)
電纜延長		0.3mm²以上的電纜全長可延長至100m
重量		本體重量：約120g，包裝重量：約180g	本體重量：約55g，包裝重量：約120g
附件		帶墊圈的M4螺絲(長30mm)：2個

(注1)：無指定時的測量條件為使用環境溫度=+23℃。
(注2)：連接器型不附帶電纜。請務必另行訂購連接器型用連接電纜

光點尺寸特性圖(代表示例)

（單位：mm）

設定距離（L）（注1）	光點距離（注2）
設定距離（L）（注1）	寬（W）	長（D）
7	2.0	5.5
8	1.7	5.5
9	1.2	5.3
10	1.0	5.0
11	1.3	5.0
12	1.5	5.0
13	2.0	5.0

(注1)：	設定距離L為透鏡前到工作點的距離。
(注2)：	數值為代表示例。請作為參考使用。

尺寸圖

單位mm

LX-101
LX-101-P

傳感器

LX-101-Z
LX-101-P-Z

傳感器

MS-LX-1

傳感器安裝支架(另售)

材質:SUS
附帶2個帶墊圈的M4螺絲(28mm)

MS-LX-2

傳感器安裝支架(另售)

材質:SUS
附帶2個帶墊圈的M4螺絲(30mm)

可選件

種類	型號	內容
傳感器安裝支架	MS-LX-1	LX-100安裝支架可用于各種安裝。
傳感器安裝支架	MS-LX-2	LX-100安裝支架可用于各種安裝。

傳感器安裝支架

MS-LX-1

附帶2個帶墊圈的M4螺絲(長28mm)

MS-LX-2

附帶2個帶墊圈的M4螺絲(長30mm)
