方形接近傳感器[放大器內置] GX-F/H
行業No.1的穩定檢測
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件

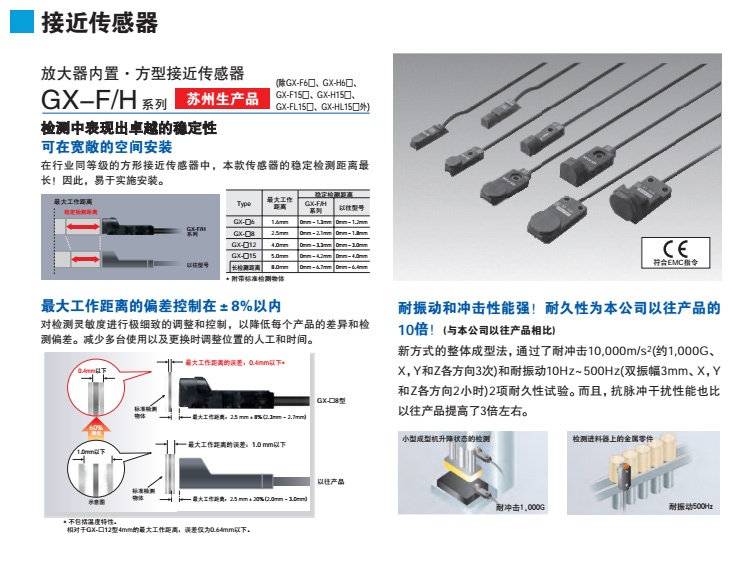

行業No.1※的穩定檢測
|

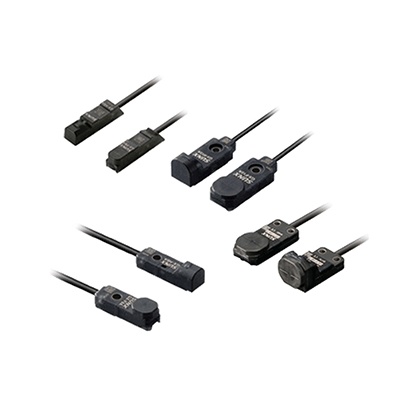

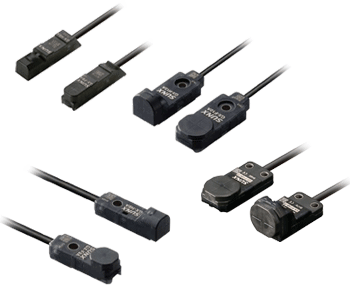

![方形接近傳感器[放大器內置] GX-F/H](/uploads/2015/10/231857492799.gif)
 ※1
|
| ※1 | EMC指令 |
|---|
特點

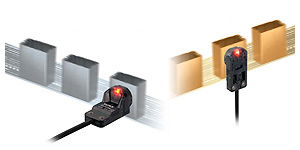

【NEW】新推出檢測距離8mm的長距離型(GX-15型)
|
GX-15型實現了最大動作距離8.0mm±8%的長距離型的添加。 |
|

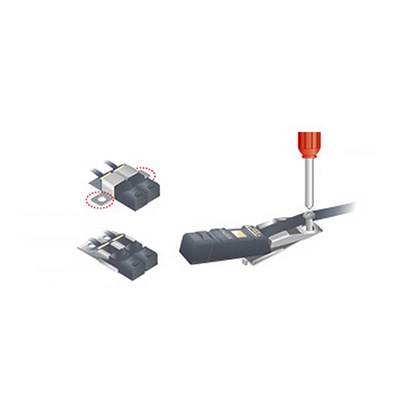

傳感器易于設置 (GX-6型)
|
對于新的安裝支架[MS-GX6-1(另售)]，1顆M3螺絲就可以對傳感器進行安裝。同時，緊貼安裝，能夠節省電纜。 |
|

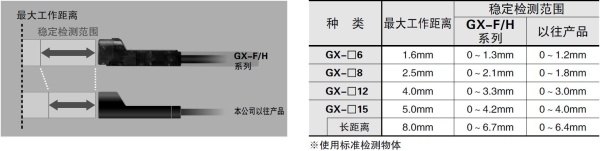

檢測距離游刃有余
實現行業最長的穩定檢測范圍。安裝也非常簡單。
|

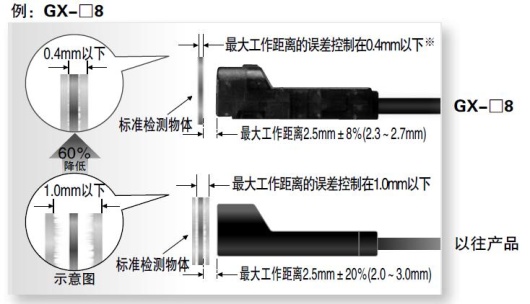

最大工作距離的誤差控制在±8％以內
對檢測靈敏度進行極細致的調整和控制，以降低每件產品的差異和檢測誤差。減少多臺使用以及更換時調整位置的人工和時間。
|

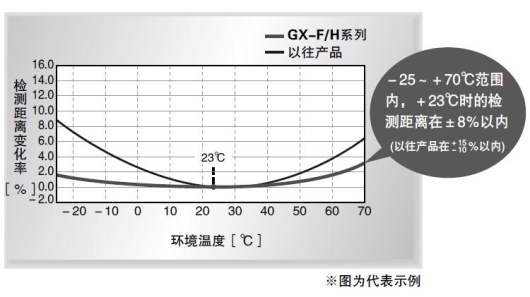

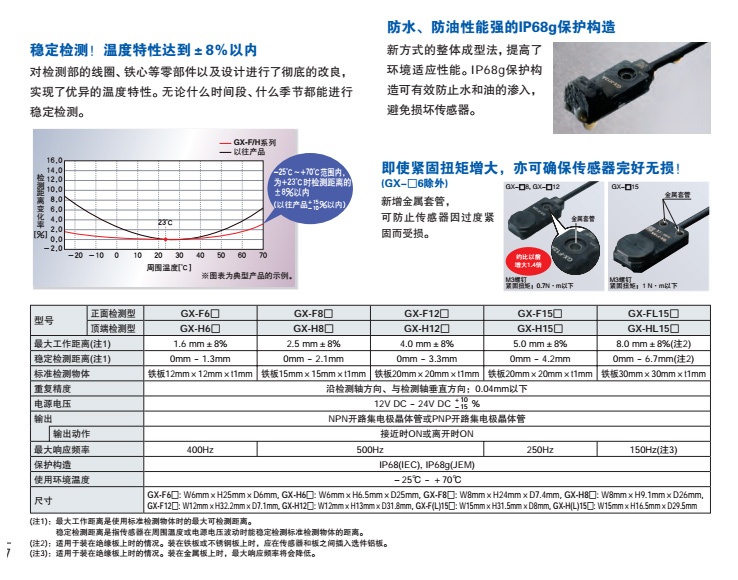

溫度特性達到±8％以內
對檢測部的線圈、鐵心等零部件以及設計進行了徹底的改良，實現了優異的溫度特性。無論什么時間段、什么季節都能進行穩定檢測。
|

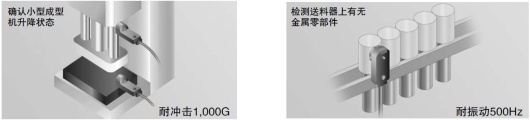

耐久性能 高約10倍！ (與以往相比)
新方式的整體成型法，通過了耐沖擊10,000m/s2(約1,000G、X，Y和Z方向各3次)和耐振動10～500Hz(雙振幅3mm、X，Y和Z方向各2小時)2項耐久性試驗。
而且，抗脈沖干擾性能也比以往產品提高了3倍左右。
|

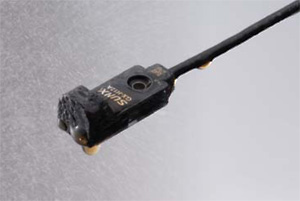

超強防水·防油！ 保護構造IP68g
|
新方式的整體成型法，提高了環境適應性能。 |
|

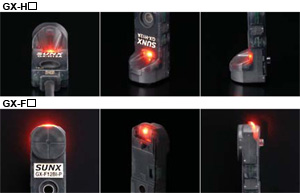

指示燈明亮清晰
|
開發出可視范圍廣的棱鏡。 |
|

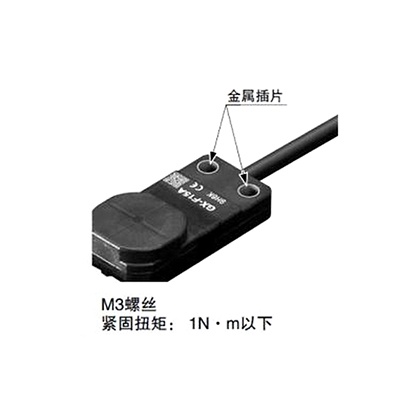

可放心使用帶金屬插片的安裝孔來擰緊！(GX-□6除外)
將金屬插片插入安裝孔。
避免過緊而損壞傳感器。
|
|

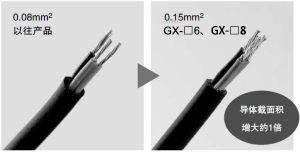

導體截面積增大1倍，配線更容易！(GX-□6/□8)
|
將GX-□6/□8型的導體截面積增大了約1倍。 導線的壓接或轉接更方便，并且提高了壓接部的抗拉強度。 |
|

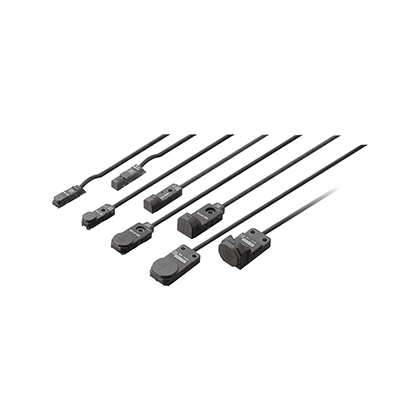

種類
GX-6型
|

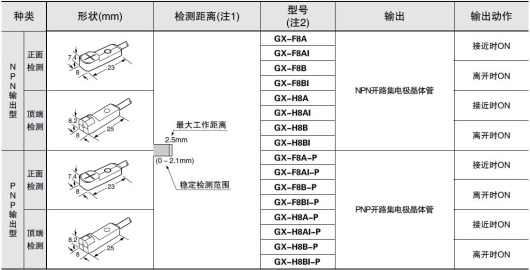

GX-8型
|

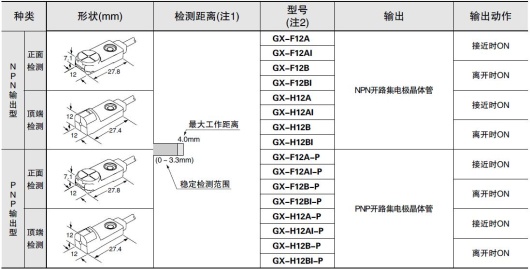

GX-12型
|
GX-15型
|

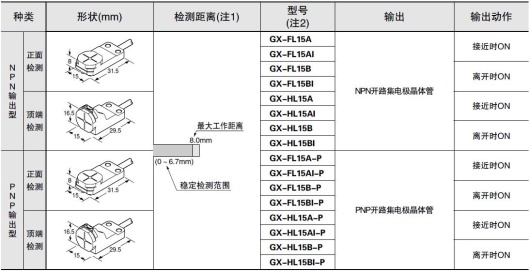

【NEW】GX-15(長距離)型(注3)
|
5m電纜長度型、耐彎曲電纜型(接受訂單生產品)
備有5m電纜長度型(標準為1m)及耐彎曲電纜型(5m電纜長度型除外)。
但長距離型中未配備。

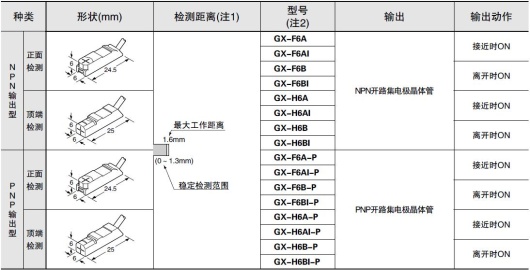

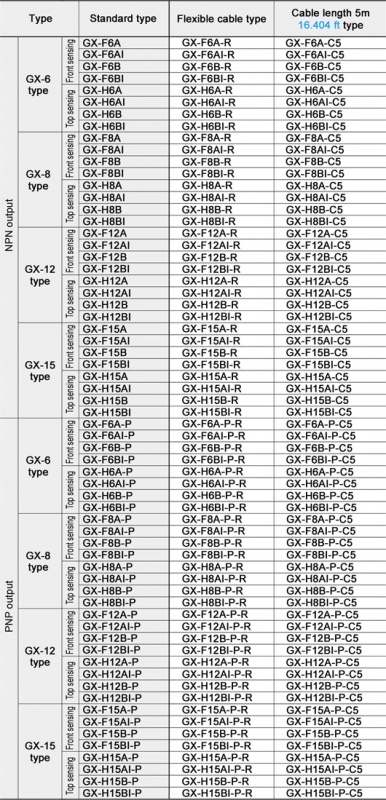

?型號一覽
|
規格
GX-6型
| 種類 | NPN輸出型 | PNP輸出型 | |||
|
型 號 (注2) |
正面ON |
GX- F6A(I) |
GX- F6B(I) |
GX- F6A(I)-P |
GX- F6B(I)-P |
| 頂端ON |
GX- H6A(I) |
GX- H6B(I) |
GX- H6A(I)-P |
GX- H6B(I)-P |
|
|
最大工作距離 (注3) |
1.6mm±8% | ||||
|
穩定檢測范圍 (注3) |
0?1.3mm | ||||
| 標準檢測物體 | 鐵12×12×t1mm | ||||
|
應差 (滯后現象) |
工作距離的20％以下(使用標準檢測物體) | ||||
| 重復精度 | 檢測軸軸向、與檢測軸垂直方向： 0.04mm以下 | ||||
| 電源電壓 | 12?24V DC +10／-15% 脈動P-P10%以下 | ||||
| 消耗電流 | 15mA以下 | ||||
| 輸出 |
NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(輸出-0V之間) ?剩余電壓：2V以下(流入電流100mA時) |
PNP開路集電極晶體管 ?最大流出電流：100mA ?外加電壓：30V DC以下(輸出-+V之間) ?剩余電壓：2V以下(流出電流100mA時) |
|||
| 輸出動作 | 接近時ON | 離開時ON | 接近時ON | 離開時ON | |
| 最大反應頻率 | 400Hz | ||||
| 工作狀態指示燈 | 橙色LED(輸出ON時亮起) | ||||
|
環 境 性 能 |
保護構造 | IP68(IEC)、IP68G (注4)(注5) | |||
| 使用環境溫度 | -25?+70℃、存儲時：-40?＋85℃ | ||||
| 使用環境濕度 | 35?85%RH、存儲時：35?95%RH | ||||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表 | ||||
| 耐振動 | 頻率10?500Hz 雙振幅3mm(MAX.20G) X,Y和Z方向各2小時 | ||||
| 耐沖擊 | 頻率10,000m/s2(約1,000G) X,Y和Z方向各3次 | ||||
|
檢測 距離 的 變動 |
溫度 特性 |
使用環境溫度范圍內，+23℃時檢測距離的±8％以內 | |||
|
電壓 特性 |
使用電源電壓的+10%/-15%波動時，±2%以內 | ||||
| 材質 | 本體：PBT、指示燈部：聚酯 | ||||
| 電纜 | 截面積為0.15mm2 的3芯耐油?耐冷熱橡皮電纜，長1m | ||||
| 電纜延長 | 0.3mm2以上的電纜全長可延長至100m | ||||
| 重量(本體重量) | 正面ON型：約15g、頂端ON型：約15g | ||||
(注1)：無指定的測量條件為使用環境溫度＝+23℃。
(注2)：型號中加注“I”的機型為異頻型。
(注3)：最大工作距離是指使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注4)：本公司的IP68試驗方法
1. 將傳感器置于0℃水的水面下0m處30分鐘，然后立即在+70℃水的水面下0m處放置30分鐘。
2. 第1項中所述的熱沖擊試驗為1個周期，進行20個周期。
3. 將傳感器置于1m深的水中500小時。
4. 經過1～3項試驗后，應確保絕緣電阻、耐電壓、消耗電流和檢測距離符合標準值。
(注5)：若用于切削油飛濺的環境中，可能會因油中所含的添加物而使產品老化，請事先確認后再使用。
GX-8型
| 種類 | NPN輸出型 | PNP輸出型 | |||
|
型 號 (注2) |
正面ON |
GX- F8A(I) |
GX- F8B(I) |
GX- F8A(I)-P |
GX- F8B(I)-P |
| 頂端ON |
GX- H8A(I) |
GX- H8B(I) |
GX- H8A(I)-P |
GX- H8B(I)-P |
|
|
最大工作距離 (注3) |
2.5mm±8% | ||||
|
穩定檢測范圍 (注3) |
0?2.1mm | ||||
| 標準檢測物體 | 鐵15×15×t1mm | ||||
|
應差 (滯后現象) |
工作距離的20％以下(使用標準檢測物體) | ||||
| 重復精度 | 檢測軸軸向、與檢測軸垂直方向： 0.04mm以下 | ||||
| 電源電壓 | 12?24V DC +10／-15% 脈動P-P10%以下 | ||||
| 消耗電流 | 15mA以下 | ||||
| 輸出 |
NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(輸出-0V之間) ?剩余電壓：2V以下(流入電流100mA時) 0.4V以下(流入電流16mA時) |
PNP開路集電極晶體管 ?最大流出電流：100mA ?外加電壓：30V DC以下(輸出-+V之間) ?剩余電壓：2V以下(流出電流100mA時) 0.4V以下(流出電流16mA時) |
|||
| 輸出動作 | 接近時ON | 離開時ON | 接近時ON | 離開時ON | |
| 最大反應頻率 | 500Hz | ||||
| 工作狀態指示燈 | 橙色LED(輸出ON時亮起) | ||||
|
環 境 性 能 |
保護構造 | IP68(IEC)、IP68G (注4)(注5) | |||
| 使用環境溫度 | -25?+70℃、存儲時：-40?＋85℃ | ||||
| 使用環境濕度 | 35?85%RH、存儲時：35?95%RH | ||||
尺寸圖
- 單位mm

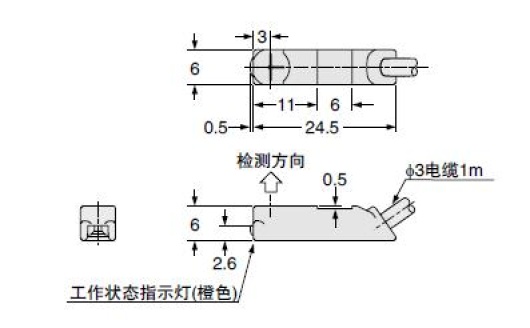

GX-F6□
|

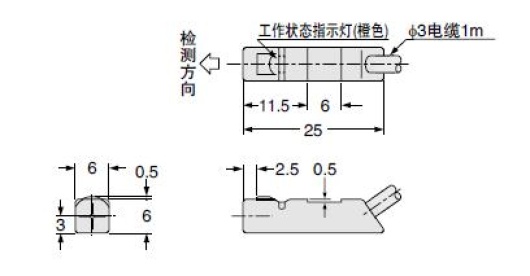

GX-H6□
|

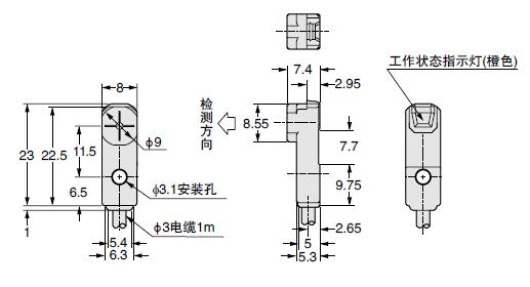

GX-F8□
|

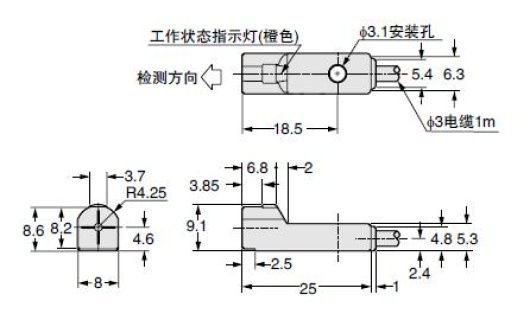

GX-H8□
|

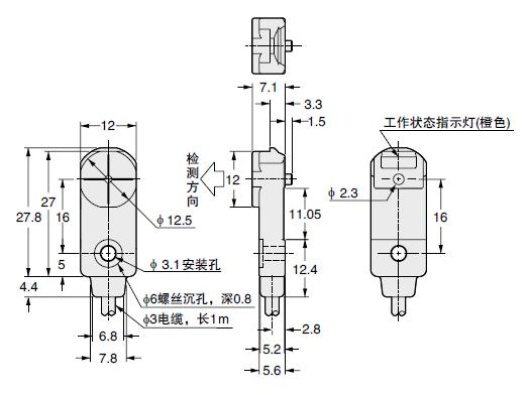

GX-F12□
|

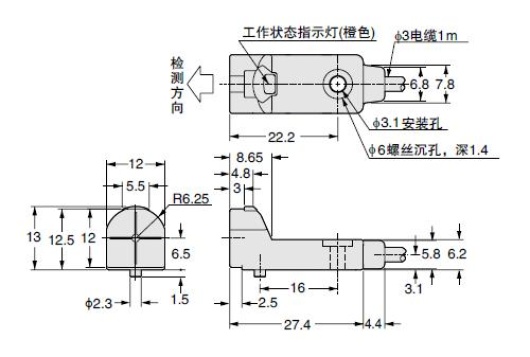

GX-H12□
|

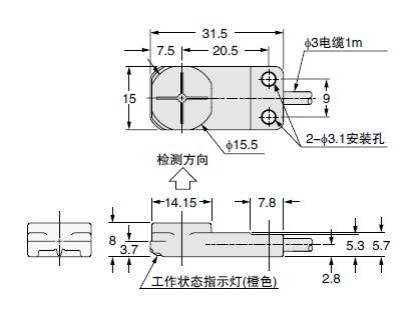

GX-F15□
GX-FL15□
|

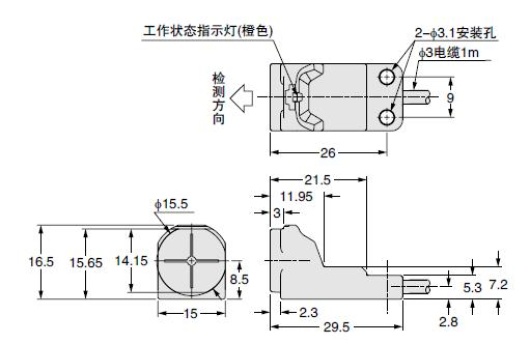

GX-H15□
GX-HL15□
|

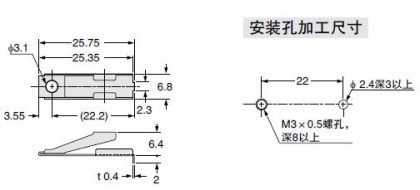

MS-GX6-1
|

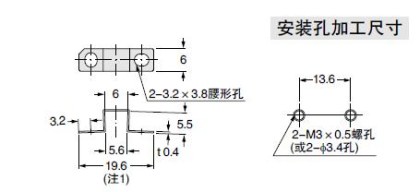

MS-GL6-1
|

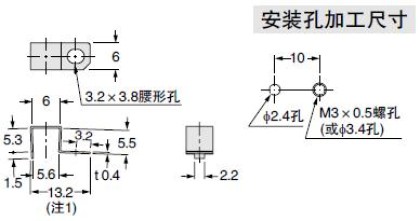

MS-GL6-2
|

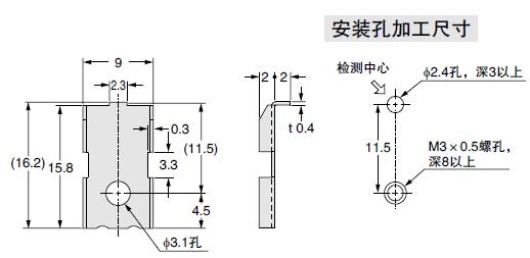

MS-GXL8-4
|
MS-GXL15
|

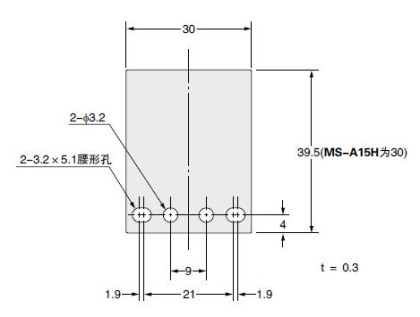

MS-A15F
MS-A15H
|

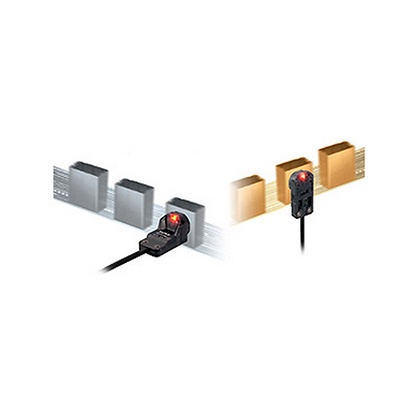

用途
|
|
|
|
|
|
|

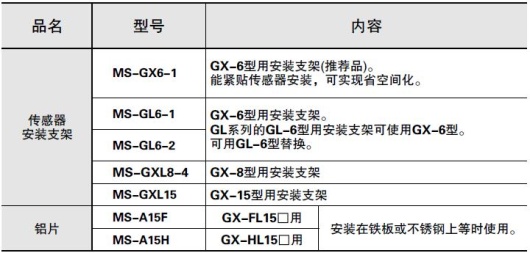

可選件
|
傳感器安裝支架
|
|
|
|||||||||
|
|
鋁片
|
