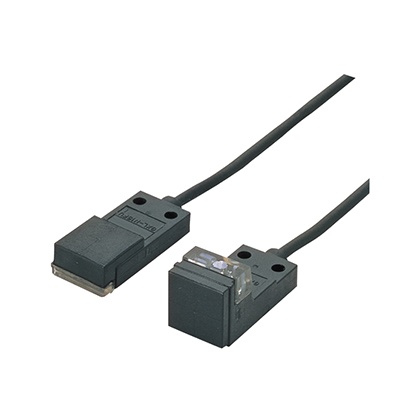

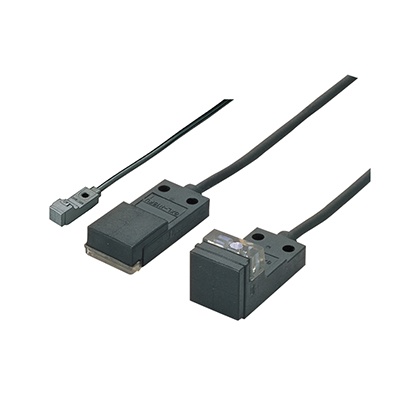

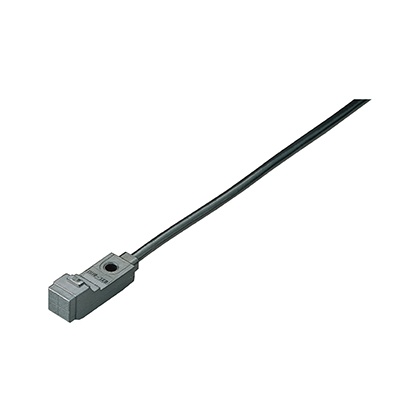

直流雙線式·微型接近傳感器[放大器內置] GXL系列GXL-8(GXL-15)

高性能，微型設計

編 號：1014171034

型 號：GXL-8(GXL-15)

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

資 料：點擊查看點擊下載

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件

高性能，微型設計

直流雙線式·微型接近傳感器[放大器內置] GXL
CE※1
※1 EMC指令

特點

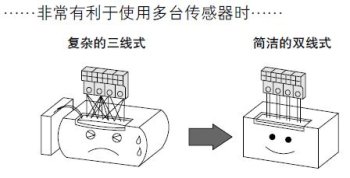

減少配線工時

直流雙線式可減少2/3的配線成本。
還能降低配線誤差。

減少配線工時

備有耐彎曲電纜型

耐彎曲性提高10倍(與以往相比)。最適用于機器人手臂等的可動部。

備有耐彎曲電纜型

可安裝在任何地方

傳感器只有指尖大小，不受安裝空間的限制。

傳感器只有指尖大小，不受安裝空間的限制。

成本優勢

實現高性能、低價格。

種類

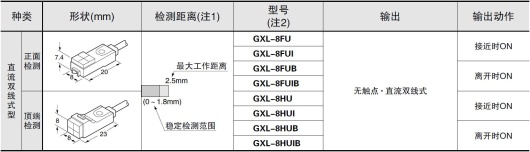

GXL-8型

GXL-8型
(注1)：最大工作距離是指使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注2)：型號中加注“I”的機型為異頻型。

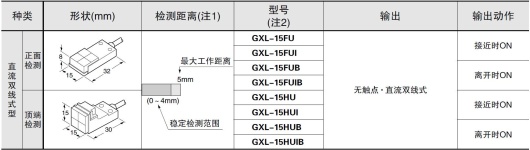

GXL-15（標準）型

GXL-15（標準）型
(注1)：最大工作距離是指使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注2)：型號中加注“I”的機型為異頻型。

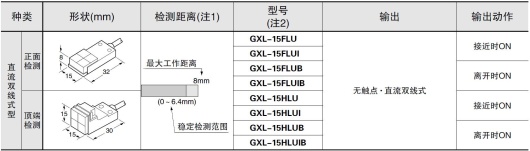

GXL-15(長距離)型……非磁性體安裝用(注3)

GXL-15(長距離)型……非磁性體安裝用(注3)
(注1)：最大工作距離是指使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注2)：型號中加注“I”的機型為異頻型。
(注3)： 將長距離型安裝到磁性體(鐵板等)時，請將附帶的鋁片或t0.3mm以上、大小30×39.5mm以上(GXL-15HLU型為30×30mm)以上的鋁板置于傳感器與安裝板之間使用。在非磁性金屬(鋁等)或絕緣體上安裝時不需要。

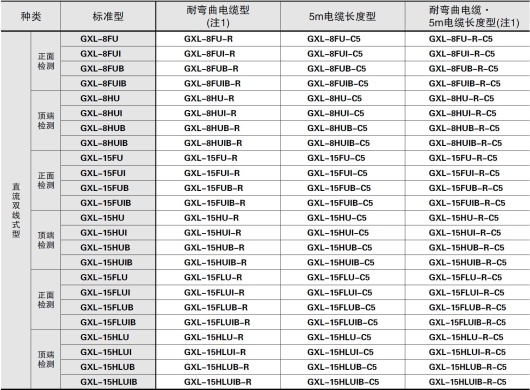

耐彎曲電纜型、5m電纜長度型

耐彎曲電纜型、5m電纜長度型
備有耐彎曲電纜型以及5m電纜長度型(標準為1m)。

附件

MS-GXL8-4(GXL-8FU、GXL-8HU型用安裝支架)
MS-A15F(GXL-15FLU型用鋁片)
MS-A15H(GXL-15HLU型、GXL-15HL型用鋁片)

MS-GXL8-4

連接器
附帶M2.6(長12mm)桁架頭螺絲、螺母、彈簧墊圈和平墊圈各1個。

MS-A15F
MS-A15H

傳感器安裝支架

規格

直流雙線式型

種類 GXL-8型 GXL-15型
標準 長距離型(非磁性體安裝用) (注2)
正面ON 頂端ON 正面ON 頂端ON 正面ON 頂端ON
基本機型
型號 		GXL-
8FU 		GXL-
8HU 		GXL-
15FU 		GXL-
15HU 		GXL-
15FLU 		GXL-
15HLU
最大工作距離
(注3) 		2.5mm±20% 5mm±10% 8mm±10%
穩定檢測范圍
(注3) 		0?1.8mm 0?4mm 0?6.4mm
標準檢測物體 鐵15×15×t1mm 鐵20×20×t1mm 鐵30×30×t1mm
應差
(滯后現象) 		工作距離的20％以下(使用標準檢測物體)
重復精度 檢測軸軸向、與檢測軸垂直方向：0.04mm以下
電源電壓 12?24V DC±10%　脈動P-P10%以下
消耗電流(注4) 0.8mA以下
輸出 無觸點直流雙線式
?負載電流：3?70mA
(注5)
?剩余電壓：3V以下(注6) 		無觸點直流雙線式
?負載電流：3?100mA(注5)
?剩余電壓：3V以下(注6)
短路
保護 		配備
最大反應頻率 1kHz
工作狀態指示燈 離開時ON型中配備：紅色LED(輸出ON時亮起)
雙色指示燈 接近時ON型中配備： 穩定檢測狀態下綠色LED亮起
　　　　　　　　　　　 不穩定檢測狀態下紅色LED亮起
環
境
性
能 		保護
構造 		IP67(IEC)、IP67G(注8)、防滲漏型 (JIS)
使用
環境
溫度 		-25?+70℃、存儲時：-30?+80℃
使用
環境
濕度 		45?85%RH、存儲時：35?95%RH
耐電壓 AC1,000V 1分鐘　所有電源連接端子與外殼之間
絕緣
電阻 		所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表
耐振動 頻率10?55Hz　雙振幅1.5mm　X,Y和Z方向各2小時
耐沖擊 頻率1,000m/s2(約100G) X,Y和Z方向各3次
檢
測
距
離
的
變
動 		溫度
特性 		使用環境溫度范圍內，+20℃時檢測距離的+15-10%以內
電壓
特性 		使用電源電壓的±10％波動時，±2％以內
材質 本體：PBT、指示燈部：聚芳酯 本體：PET
指示燈部：聚芳酯 		本體：PBT
指示燈部：
聚芳酯 		本體：PET
指示燈部：
聚芳酯
電纜(注7) 0.15mm2 2芯耐油?耐熱
耐冷橡皮電纜
1m 		0.2mm2 2芯耐油?耐熱?耐冷橡皮電纜
1m
電纜延長 0.3mm2以上的電纜全長可延長至50m
重量 本體重量：約12g 本體重量：約20g
附件 MS-GXL8-4
(傳感器安裝支架)：1個 		? MS-A15F(鋁片)：1塊 MS-A15H(鋁片)：1塊

(注1)：無指定的測量條件為使用環境溫度＝+23℃。
(注2)： 將長距離型安裝到磁性體(鐵板等)時，請將附帶的鋁片或t0.3mm以上、大小30×39.5mm以上(GXL-15HLU型為30×30mm)以上的鋁板置于傳感器與安裝板之間使用。在非磁性金屬(鋁等)或絕緣體上安裝時不需要。
(注3)：最大工作距離是指使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注4)：當輸出處于OFF時為泄漏電流。
(注5)：最大負載電流根據使用環境溫度變化。
(注6)：當電纜延長時，剩余電壓會根據使用的電纜類型而增加。5m電纜長度型將會增加+0.1V。
(注7)：耐彎曲電纜型(型號末尾加注“-R”的機型)為0.15mm2(GXL-15型為0.2mm2)耐彎曲·耐油·耐冷熱橡皮電纜，長1m。
(注8)：若用于切削油飛濺的環境中，可能會因油中所含的添加物而使產品老化，請事先確認后再使用。

尺寸圖

  • 單位mm

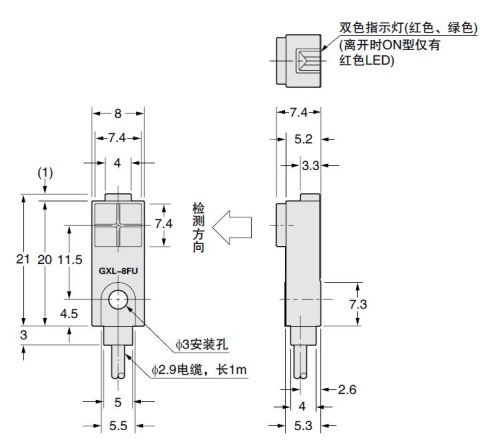

GXL-8FU型

傳感器

GXL-8FU型

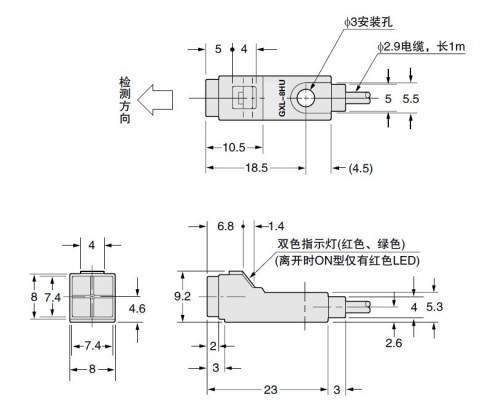

GXL-8HU型

傳感器

GXL-8HU型

GXL-15F型

傳感器

(注1)：離開時ON型：工作指示燈(紅色)亮起。

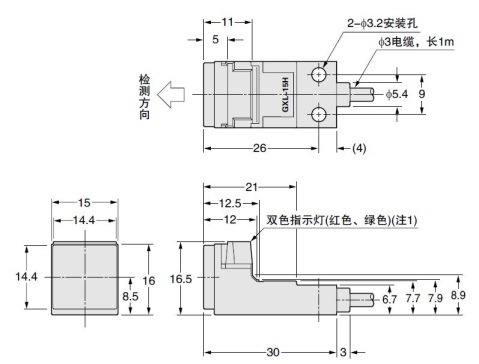

GXL-15H型

傳感器

(注1)：離開時ON型：工作指示燈(紅色)亮起。

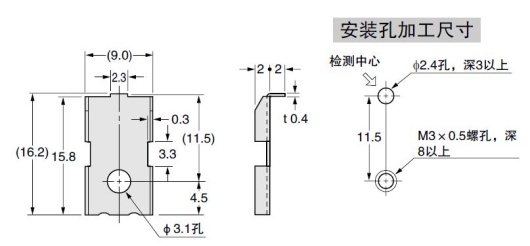

MS-GXL8-4

GXL-8FU/GXL-8HU型用傳感器安裝支架(附帶)

材質：不銹鋼(SUS304) 附帶M3(長12mm)桁架頭螺絲、螺母、彈簧墊圈和平墊圈各1個

MS-GXL15

GXL-15型用傳感器安裝支架(另售)

MS-GXL15
材質:SPCC

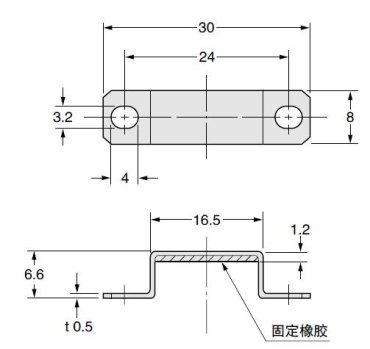

MS-GXL15-2

GXL-15F型用傳感器安裝支架(另售)

MS-GXL15-2
材質：不銹鋼支架(SUS304) 固定橡膠FKM(氟橡膠)

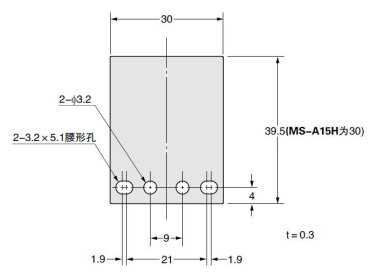

MS-A15F
MS-A15H

鋁片(GXL-15FLU/GXL-15HLU型中附帶)

MS-A15F MS-A15H

用途

檢測晶圓模具
檢測晶圓模具
檢測有無鋁制托板
檢測有無鋁制托板
檢測組合托板的擋板
檢測組合托板的擋板

可選件

傳感器安裝支架

MS-GXL15

不附帶螺絲。

MS-GXL15-2

不附帶螺絲。
