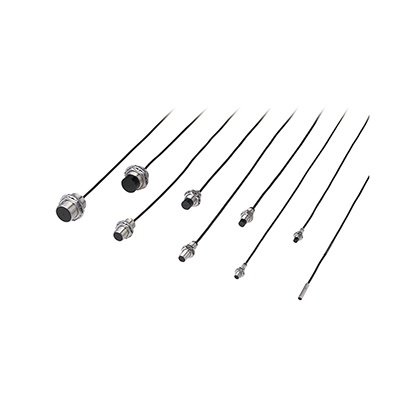

圓柱形接近傳感器[放大器內置] GX-U系列 GX-8MLU(GX-8MLUB)
高性能·環境適應性強·使用更方便
編 號：1014201004
型 號：GX-8MLU(GX-8MLUB)
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
高性能·環境適應性強·使用更方便
|

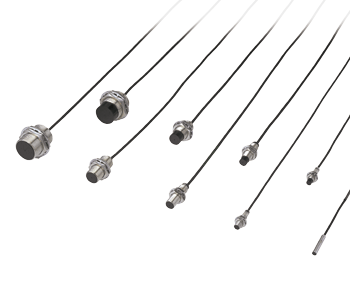

![圓柱形接近傳感器[放大器內置] GX-U/GX-FU/GX-N](/uploads/2015/10/222318328686.gif)
特點
■關于CE標志適用規格改訂的對應
>>詳情點擊
緊固強度提高約4倍
|
由于外璧厚度充分加厚，緊固強度大幅提升。 |
|

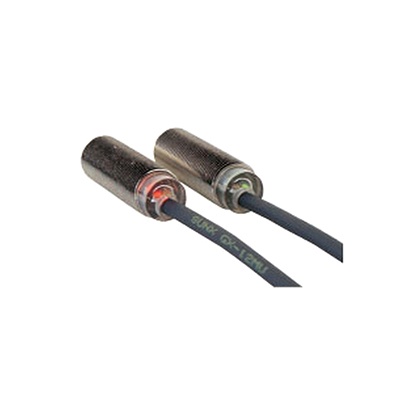

配備清晰易見的雙色指示燈
|
接近時ON型[GX-(F)□U(-J)]配備雙色指示燈。(離開時ON型GX-N□配備工作狀態指示燈)而且， 由于指示燈內置 于電纜的引出部[ 透明，GX-5SU(B)為外殼部]，所以工作情況從各個方向都可進行確認。 |
|

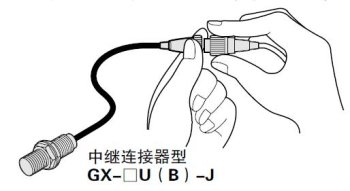

配線簡單 [直流雙線式型]
|
GX-U□型直流雙線式可降低配線成本。而且，GX-12M(L)U(B)、GX-18M(L)U(B)和GX-30M(L)U(B)都可作為中繼連接器型，方便快捷地更換。 |
![配線簡單 [直流雙線式型]](/uploads/2015/10/222318324506.jpg)
|
超小型尺寸：φ5.4mm
|
備有直流雙線式傳感器中超小型的φ5.4mm型(GX-5SU)。 |
|
檢測距離增加
|
比以往產品[GX-12ML(B)]的檢測距離增加了1.6倍。 |
|
還備有防濺型 [直流雙線式型]
|
外殼部涂有氟化樹脂，即使在焊接火花(焊渣)的情況下也能放心使用。 |
![還備有防濺型 [直流雙線式型]](/uploads/2015/10/222318335706.jpg)
|
規格
直流雙線式型
種類
屏蔽型
圓柱型
螺紋型
型
號
接近
時ON
GX-
5SU
GX-
8MU
GX-
12MU
GX-
18MU
GX-
30MU
離開時
ON
GX-
5SUB
GX-
8MUB
GX-
12MUB
GX-
18MUB
GX-
30MUB
最大工作
距離(注2)
1.5mm
±10%
2mm
±10%
3mm
±10%
7mm
±10%
10mm
±10%
穩定檢測
范圍(注2)
0?1.2
mm
0?1.6
mm
0?2.4
mm
0?5.6
mm
0?8
mm
標準
檢測物體
鐵
6×6
×t1
mm
鐵
8×8
×t1
mm
鐵
12×12
×t1
mm
鐵
18×18
×t1
mm
鐵
30×30
×t1
mm
應差(滯后
現象)
工作距離的20％以下(使用標準檢測物體)
電源電壓
12?24V DC+10/-15% 脈動P-P10%以下
消耗電流
(注3)
0.8mA以下
輸出
無觸點直流雙線式
?負載電流：3～70mA(注4)
?剩余電壓：3V以下(注5)
短路保護
配備
最大反應
頻率
1.7kHz
1.2kHz
1.2kHz
500Hz
350Hz
工作狀態指示燈
離開時ON型中配備：橙色LED(輸出ON時亮起)
雙色指示燈
接近時ON型中配備： 穩定檢測狀態下綠色LED亮起
不穩定檢測狀態下橙色LED亮起
環
境
性
能
保護
構造
IP67(IEC)、IP67G(注7)、防滲漏型(JIS)
使用
環境
溫度
-25?+70℃、存儲時：-30?+80℃
使用
環境
濕度
45?85%RH、存儲時：35?95%RH
耐電壓
AC1,000V 1分鐘 所有電源連接端子與外殼之間
絕緣
電阻
所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表
耐振動
頻率10?55Hz 雙振幅1.5mm X,Y和Z方向各2小時
耐沖擊
頻率1,000m/s2(約100G) X,Y和Z方向各3次
檢
測
距
離
的
變
動
溫度
特性
使用環境溫度范圍內，+20℃時檢測距離的±10％以內
電壓
特性
使用電源電壓的±10％波動時，±2％以內
材質
外殼：黃銅(鍍鎳)[但GX-5SU(B)、GX-8MU(B)和GX-8MLU(B)為不銹鋼(SUS303)]
檢測部：尼龍[GX-5SU(B)聚芳酯]、指示燈部：尼龍[GX-5SU(B)除外]
電纜
0.3mm2[截面積為0.3mm2[但GX-5SU(B)、GX-8MU(B)和GX-8MLU(B)為0.15mm2]2芯耐油?耐冷熱橡皮電纜，長2m
電纜
延長
0.3mm2以上的電纜全長可延長至50m
重量(注6)
本體重量：
約20g
本體重量：
約30g
本體重量：
約55g
本體重量：
約95g
本體重量：
約220g
附件
螺母：2個、齒鎖墊圈：1個
(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：最大工作距離是指使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注3)：當輸出處于OFF時為泄漏電流。
(注4)：最大負載電流根據使用環境溫度變化。
(注5)：當電纜延長時，剩余電壓會增加。
(注6)：螺紋型的重量包括螺母與齒鎖墊圈的重量。
(注7)：若用于切削油飛濺的環境中，可能會因油中所含的添加物而使產品老化，請事先確認后再使用。
種類
非屏蔽型
螺紋型
型
號
接近
時ON
GX-
8
MLU
GX-
12
MLU
GX-
18
MLU
GX-
30
MLU
離開時
ON
GX-
8
MLUB
GX-
12
MLUB
GX-
18
MLUB
GX-
30
MLUB
最大工作
距離(注2)
4mm
±10%
8mm
±10%
15mm
±10%
22mm
±10%
穩定檢測
范圍(注2)
0?3.2
mm
0?6.4
mm
0?12
mm
0?17.6
mm
標準
檢測物體
鐵
20×20
×t1
mm
鐵
30×30
×t1
mm
鐵
50×50
×t1
mm
鐵
70×70
×t1
mm
應差(滯后
現象)
工作距離的20％以下(使用標準檢測物體)
電源電壓
12?24V DC+10/-15% 脈動P-P10%以下
消耗電流
(注3)
0.8mA以下
輸出
無觸點直流雙線式
?負載電流： 3?70mA(注4)
?剩余電壓：3V以下(注5)
短路保護
配備
最大反應
頻率
1kHz
650Hz
350Hz
220Hz
工作狀態指示燈
離開時ON型中配備：橙色LED(輸出ON時亮起)
雙色指示燈
接近時ON型中配備： 穩定檢測狀態下綠色LED亮起
不穩定檢測狀態下橙色LED亮起
環
境
性
能
保護
構造
IP67(IEC)、IP67G(注7)、防滲漏型(JIS)
使用
環境
溫度
-25?+70℃、存儲時：-30?+80℃
使用
環境
濕度
45?85%RH、存儲時：35?95%RH
耐電壓
AC1,000V 1分鐘 所有電源連接端子與外殼之間
絕緣
電阻
所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表
耐振動
頻率10?55Hz 雙振幅1.5mm X,Y和Z方向各2小時
耐沖擊
頻率1,000m/s2(約100G) X,Y和Z方向各3次
檢
尺寸圖
-
單位mm

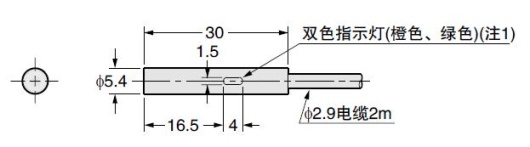

GX-5SU
GX-5SUB
傳感器
(注1)：GX-5SUB用工作狀態指示燈(橙色)。

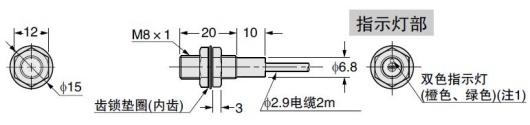

GX-8MU
GX-8MUB
傳感器
(注1)：GX-8MUB用工作狀態指示燈(橙色)。

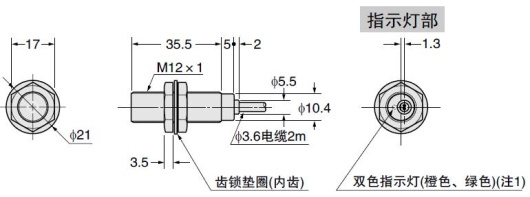

GX-12MU（B）
GX-N12M（B）
傳感器
(注1)：GX-12MUB和GX-N12M(B)用工作狀態指示燈(橙色)。

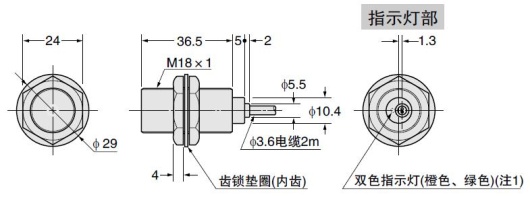

GX-18MU（B）
GX-N18M（B）
傳感器
(注1)：GX-18MUB和GX-N18M(B)用工作狀態指示燈(橙色)。

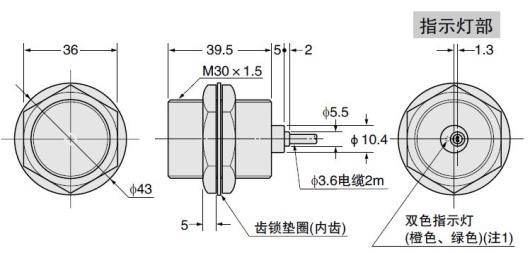

GX-30MU（B）
GX-N30M（B）
傳感器
(注1)：GX-30MUB和GX-N30M(B)用工作狀態指示燈(橙色)。

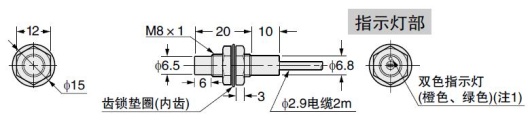

GX-8MLU
GX-8MLUB
傳感器
(注1)：GX-8MLUB用工作狀態指示燈(橙色)。

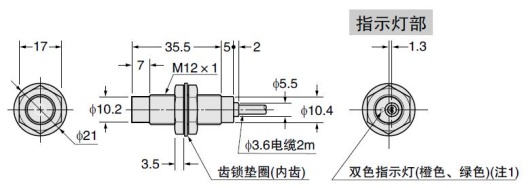

GX-12MLU（B）
GX-N12ML（B）
傳感器
(注1)：GX-12MLUB和GX-N12ML(B)用工作狀態指示燈(橙色)。

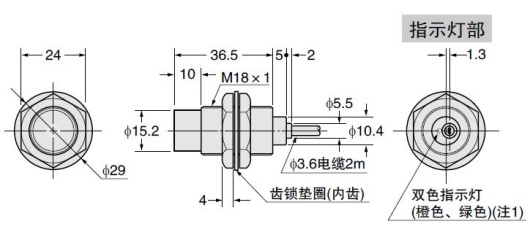

GX-18MLU（B）
GX-N18ML（B）
傳感器
(注1)：GX-18MLUB和GX-N18ML(B)用工作狀態指示燈(橙色)。

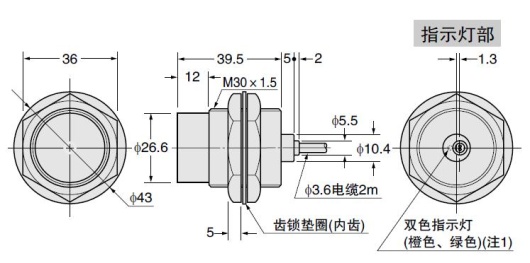

GX-30MLU（B）
GX-N30ML（B）
傳感器
(注1)：GX-30MLUB和GX-N30ML(B)用工作狀態指示燈(橙色)。

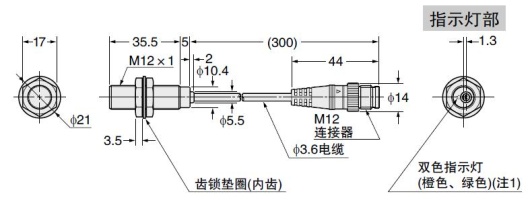

GX-12MU（B）-J
GX-F12MU-J
傳感器
(注1)：GX-12MUB-J用工作狀態指示燈(橙色)。

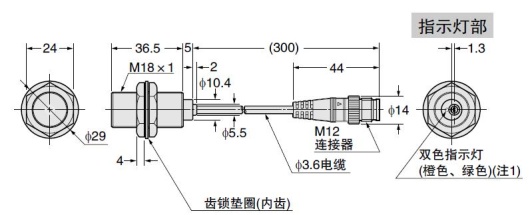

GX-18MU(B)-J
GX-F18MU-J
傳感器
(注1)：GX-18MUB-J用工作狀態指示燈(橙色)。

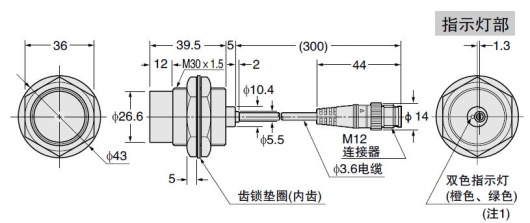

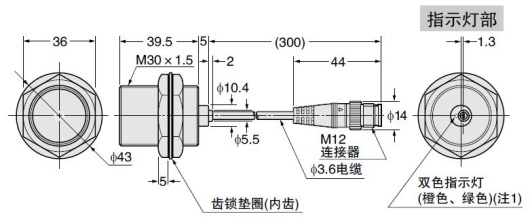

GX-30MU(B)-J
GX-F30MU-J
傳感器
(注1)：GX-30MUB-J用工作狀態指示燈(橙色)。

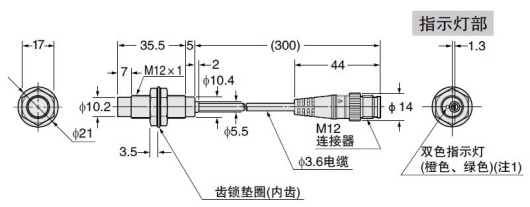

GX-12MLU-J
GX-12MLUB-J
傳感器
(注1)：GX-12MLUB-J用工作狀態指示燈(橙色)。

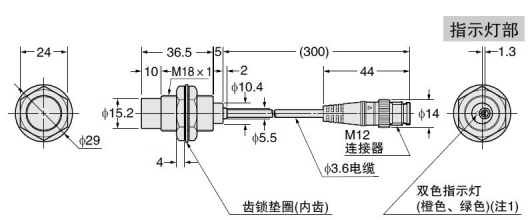

GX-18MLU-J
GX-18MLSB-J
傳感器
(注1)：GX-18MLUB-J用工作狀態指示燈(橙色)。
GX-30MLU-J
GX-30MLUB-J
傳感器
(注1)：GX-30MLUB-J用工作狀態指示燈(橙色)。

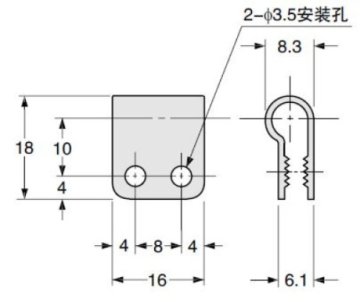

MS-SS5
GX-5SU(B)用傳感器安裝件(另售)
材質：尼龍66
MS-H12 MS-H18
MS-H30
保護罩(另售)
材質：氟化樹脂
型號
A
B
C
適合機型
MS-H12
5
?11.5
?14
GX-12MU(B)
GX-N12M(B)
MS-H18
6
?17.5
?20
GX-18MU(B)
GX-N18M(B)
MS-H30
8
?29.4
?33
GX-30MU(B)
GX-N30M(B)
用途
確認鋁制托板通過
由于是長檢測距離，能可靠地檢測鋁制托板。
機床刀具的定位
可通過檢測擋板來確定加工孔的深度。
在焊床上定位工件(僅限GX-F□U-J)
即使在焊接火花(焊渣)四射情況下，也可安全使用。
可選件
