1.   工程簡介

      工程是甘肅省發展改革委員會批復的自來水供水工程，設計供水規模3418方/天，解決紅旗、太石、中鋪3鎮12村，7700戶3.22萬人，3.08萬頭牲畜的飲水不安全問題。工程主要建設內容為：水源井1眼，加氯間，加壓泵站2座，800方高位蓄水池2座，埋設上水干管11.29公里、配水管19.45公里。

2.   工程內容

      中鋪水廠包括：水源地（豎井）、加氯車間、高位水池，水廠泵站四部分組成。

      水源地有豎井一個，臨近洮河，水源豐富，75KW深井泵一臺，用于向水廠輸送水，流量90立方米每小時，液位計1套。泵前設有單向閥門一個，防止停泵時系統回水。

      加氯車間有加氯裝置一套，用于加氯，流量計一個用于檢測水源地水泵的流量，壓力表一個，用于檢測水源地的水泵壓力，通過流量和壓力的檢測能很好的檢測水泵的工作狀態。

     水廠有800 立方米蓄水池一個， 液位計一套，液位計檢測水廠水位，當水廠水位低時，及時給水源地水泵啟動信號。啟動水源地水泵上水，同時水廠有55KW電機兩臺，帶動兩臺水泵，向高位水池供水，流量計一個，用于檢測水廠水泵的流量，壓力表一個，用于檢測水源地的水泵壓力，通過流量和壓力的檢測能很好的檢測水泵的工作狀態。

     高位水池有800立方米蓄水池一個，液位計一套。 液位計可以及時檢測高位水池的液位，以便向水廠發送啟動水泵信號。

3.   系統說明及控制原理框圖

      現場四部分均相距3公里以上，考慮經濟的投資成本采用了無線數傳電臺的方式進行通訊，節省布線的成本，降低了施工的難度。

      系統采用了四套S7-200的PLC，現場四部分均分別放置一臺，每臺PLC單獨連接無線數傳電臺，以水廠PLC為控制主站，安裝全向天線，水源地，加氯間，高位水池均安裝定向天線。水源地海拔較低，但地勢空曠，天線增加防雷器，加氯間處于山體下坡處，易出現雷擊情況，天線增加防雷器。水廠處于十幾公里之外，遮擋物較多，適當增加天線高度，增加防雷器。高位水池位于山頂，通訊比較容易，天線不適宜架設很高，但也需要增加防雷器。安裝好后，經過現場測試，無線通訊正常，現場信號接收正常，系統運行穩定。

      水廠上位機采用以太網方式連接主站PLC，為了讓縣水利局及時掌握供水情況，通過internet網絡，實時數據傳輸給水利局部門

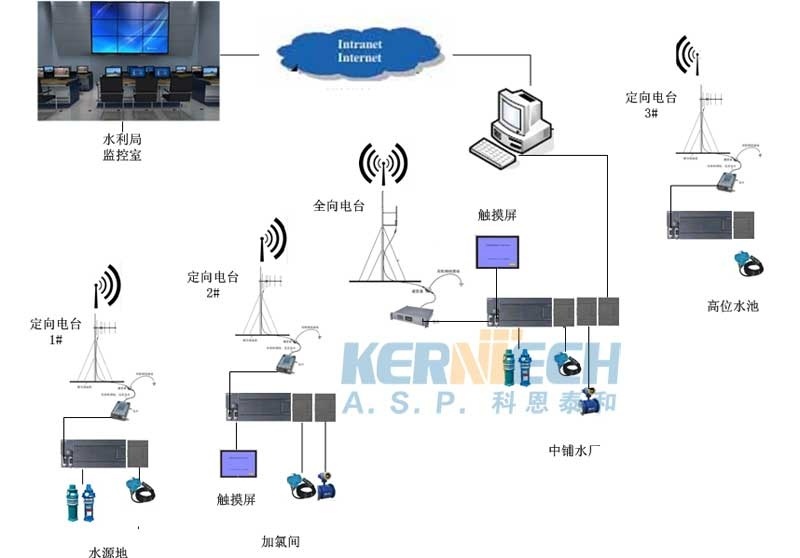

      系統控制原理框圖如下：

4.   系統基本的監控畫面及現場圖片

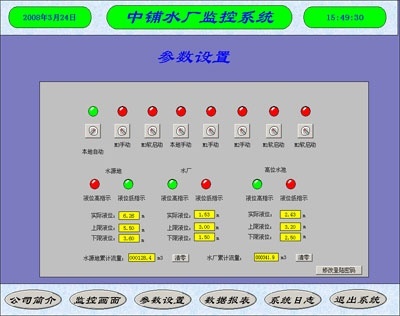

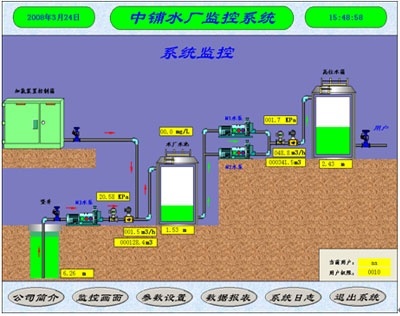

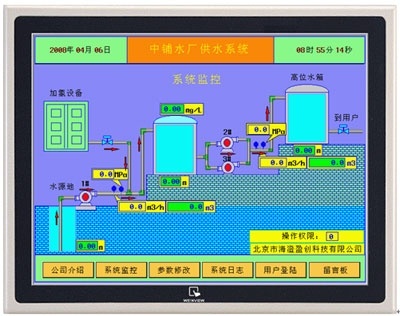

      水廠監控畫面

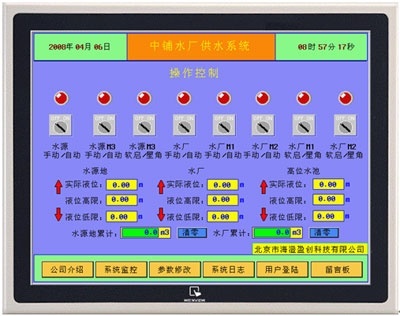

   上位機監控畫面

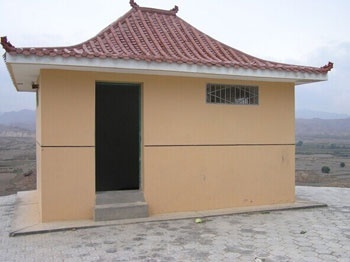

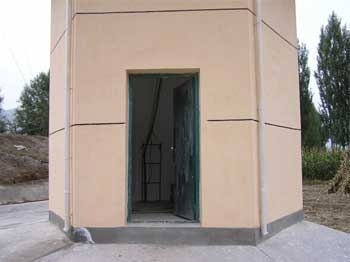

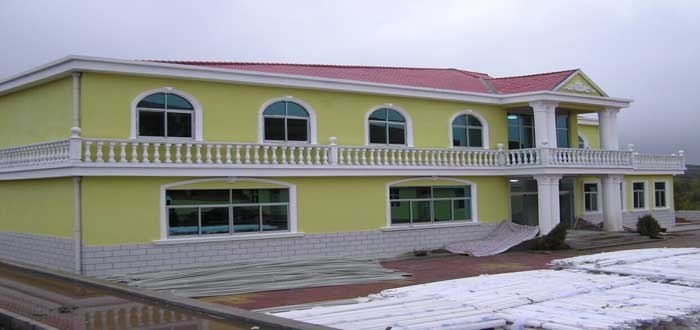

現場拍攝照片水源地，高位水池，水廠等

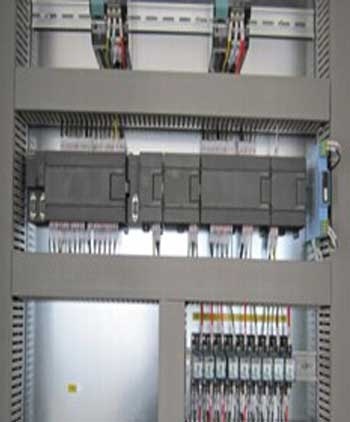

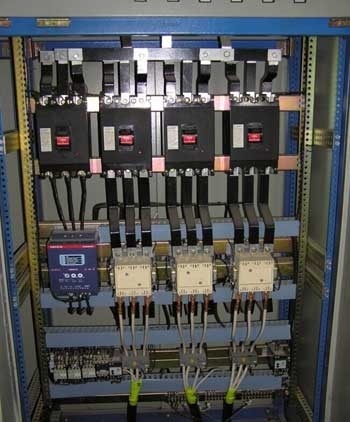

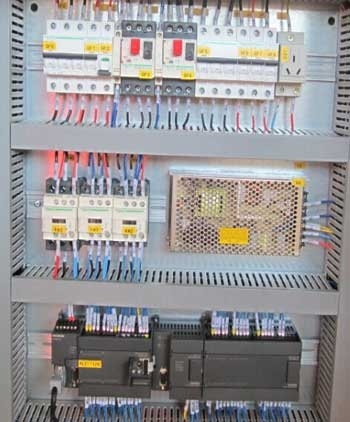

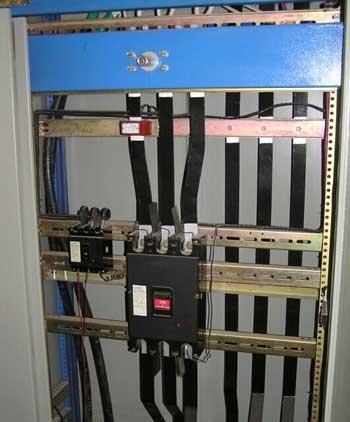

現場控制柜照片

5.   工程結論

     通過實際的調試和應用，系統運行穩定，得到了定西市臨洮縣領導的一直好評，實現了既定的目標，達成了項目的目的，解決了中鋪鎮很大一部分人的吃水用水問題，為支援西部建設做出了巨大的貢獻。
