水質監測在線監控系統

1. 工程簡介

隨著人們環保意識的提高，國家對水污染問題也越來越重視，對水源水質的監測要求也越來越高，因此，必需要有先進的水質監測成套系統才能滿足要求。水質監測系統能做到實時，連續監測和遠程監控，達到及時掌握主要流域重點斷面水體水質狀況，預警預報重大流域性水質污染事故，以便使水廠在發生重大水污染時掌控水源水質狀況，做到防范、解決突發水污染事故的目的

2. 工程內容

工程主要分為四個水質監測站和一個上位機監測系統，四個水質監測站分別為榆林水質監測站，新賓水質監測站，關山水質監測，清原水質監測站。上位機系統位于撫順市水利局辦公室。

榆林水質監測站，新賓水質監測站，清原水質監測站三個采用同樣的配置，主要針對河流的水質情況進行監測，主要選用的監測儀器，PH值，COD，氨氮，及水流的流量。每個系統采用單獨的采樣水泵，每天間隔固定時間監測，測完結果直接傳送給水利局上位機。

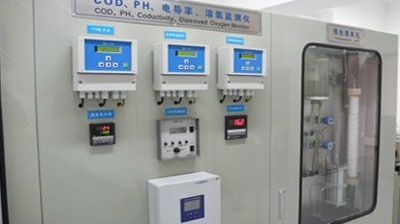

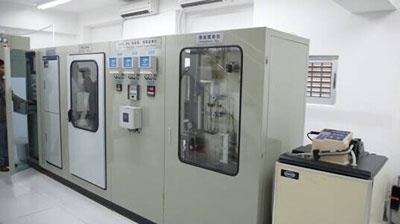

關山水質監測站為水庫水質監測，主要針對水庫的生態環境進行監測，主要選用的儀器哈希的五參數（溫度，濁度，溶解氧，電導率，PH值），COD，氨氮，采用時時監測的方式，監測的數據直接發給水利局上位機系統。

3. 系統說明及控制原理框圖

四個水質監測站距離分布在撫順市四周，相距100公里有余，采用何種方式通訊成了首要考慮的問題，經過討論，最終采用GPRS方式，現場安裝GPRS數據貓，需要傳輸數據時進行撥號到水利局中心站。

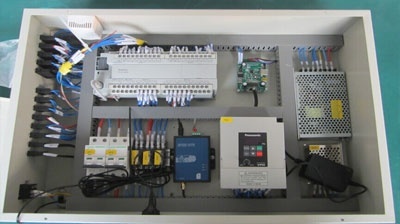

PLC部分采用松下FPX-C30T系列PLC，主要應用到三個通訊口，其中一個和現場觸摸屏通訊，一個和GPRS數據貓通訊，一個和現場儀表進行通訊，水質部分的采用及清洗通過PLC的IO邏輯來實現。

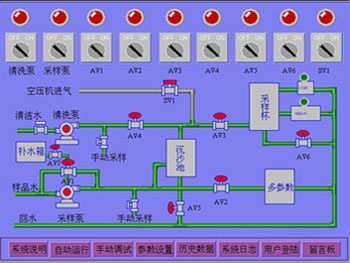

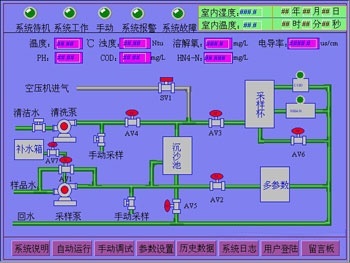

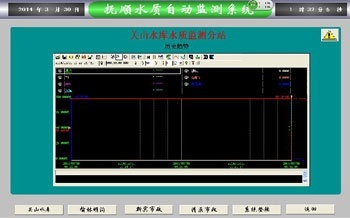

為了系統的一致性，四個站均采用松下FPX系列PLC，上位機采用紫金橋組態軟件，對水機情況及時監控，并且通過SQL功能，及時將數據寫入到數據庫。方便以后即使查詢和分析水質情況。

現場控制框圖如下：
