1.   行業概況

隨著經濟建設的迅速發展，生態環境在不斷地得到改善，環境質量日益提高，人們的環保意識日益加強，大力發展污水回用事業，不僅能節約有限的水資源，緩解日趨突出的用水緊張矛盾，而且能減少污水的排放，減輕對周圍水體的污染，改善人類居住環境，還能節約大量水資源費。污水回用是促進經濟、環境、社會協調發展的重要舉措。

2.   工程內容簡介

系統工程主要有以下幾部分組成，預處理部分，超濾部分，反滲透部分，回用水恒壓供水部分。

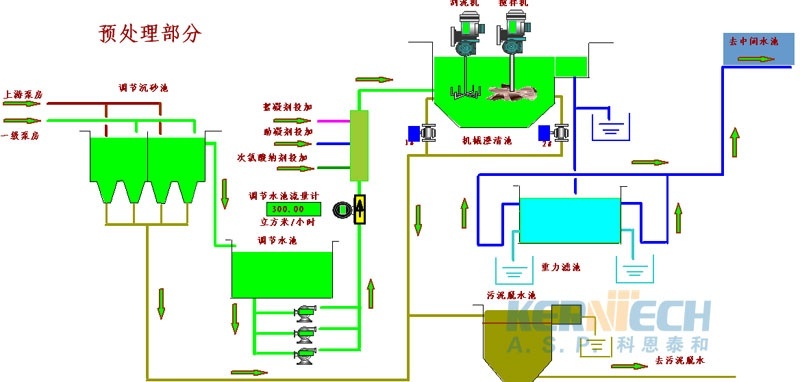

預處理部分基本工藝介紹：一級提升泵3臺11KW從原水池把水送入調節塵沙池，經過沉淀后自動流入調節水池，由二級提升泵3臺11KW送入機械澄清池，輸送過程中進行加藥處理（絮凝劑投放，助凝劑投放，次氯酸鈉投放），機械澄清池設置刮泥機和攪拌電機，然后進入重力無砂濾池，再自動流入中間水池，塵沙池和機械澄清池的污泥通過水池下部流入污泥脫水池，排砂泵1.5KW進行污泥脫水外運。如下圖：

超濾部分基本工藝介紹：超濾供水泵3臺22KW，超濾反洗泵2臺45KW，超濾供水泵從中間水箱抽水經過超濾過濾器進入兩套超濾系統，對濁度進行監控，同時超濾一次測和二次測分別加裝壓力表和流量計，對產水進行統計。進入超濾產水箱，通過超濾反洗泵進行定期超濾系統的清洗。清洗水中進行加藥處理（加酸，加堿，加次氯酸鈉）同時增加流量計。如下圖：

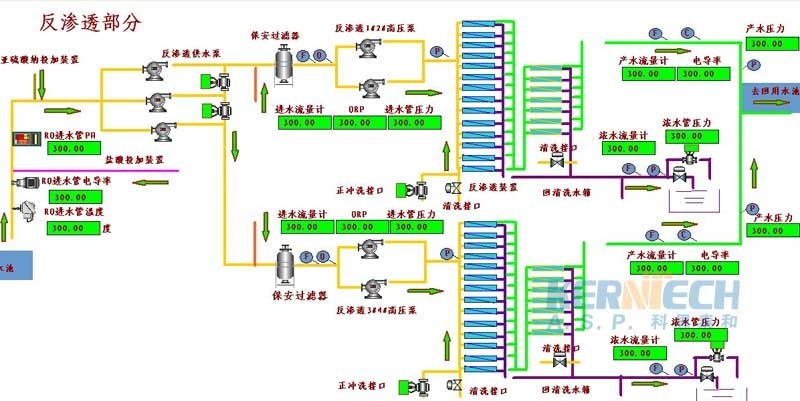

反滲透部分工藝介紹：反滲透15KW供水泵三臺，反滲透37KW高壓泵4臺，超濾出水后增加溫度，電導率，PH值監測，進行加酸加堿加藥，通過反滲透供水泵，保安過濾器，在經過反滲透高壓泵進入2套反滲透系統，監測流流量，ORP，和管道壓力，經過反滲透后，進入濃水水箱，監測濃水管道壓力和流量。原凈水池安裝三臺輸送泵，監測流量和壓力，配合反滲透的產水后進入回用水水池。如下圖：

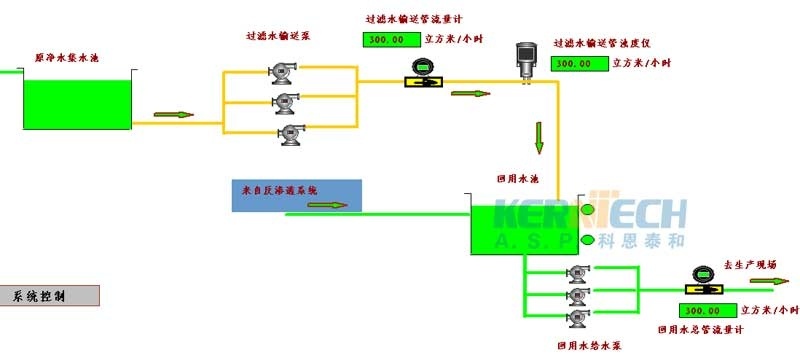

回用水部分工藝介紹：三臺原凈水池輸送泵5.5KW，加裝流量濁度監測，配合反滲透的系統產水，進入回用水池，通過回水3臺給水泵75KW，加裝流量計來完成整個水處理部分的工藝。



3.  系統說明及控制原理框圖

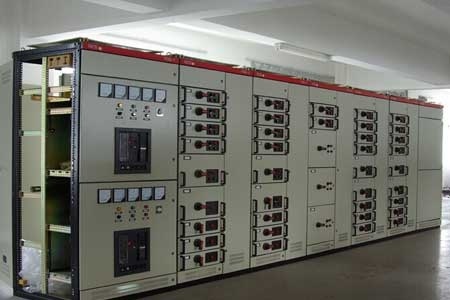

整體項目規模比較大，現場距離比較遠，低壓部分采用MNS抽屜柜形式，PLC控制采用防偽圖控制，現場方便操作，設置現場按鈕操作箱，有自動和手動功能，自動時由PLC來控制，手動時便于維護操作。

系統采用三菱Q系列PLC來實現整個污水廠的監控和運行，共采用四套Q系列PLC，其中一個做為主站，之間采用CCLINK通訊方式，網路的形式省配線和施工成本。

現場PLC通過以太網模塊連接至水廠中控室，進入設備管理監控層。進行整個污水回用系統的監控和統計記錄，配有打印機打印時時歷史曲線。

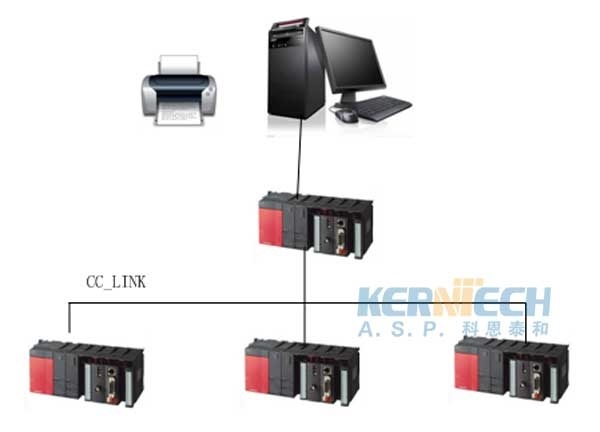

項目的控制原理框圖如下

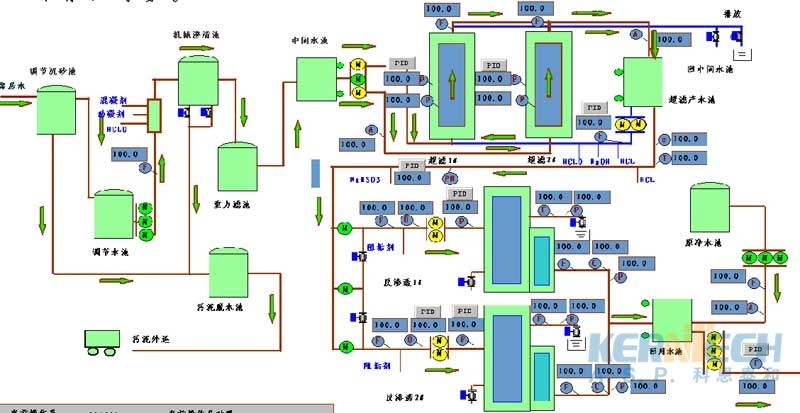

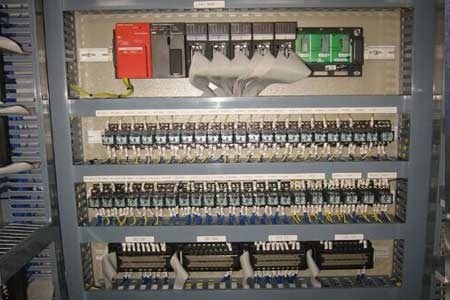

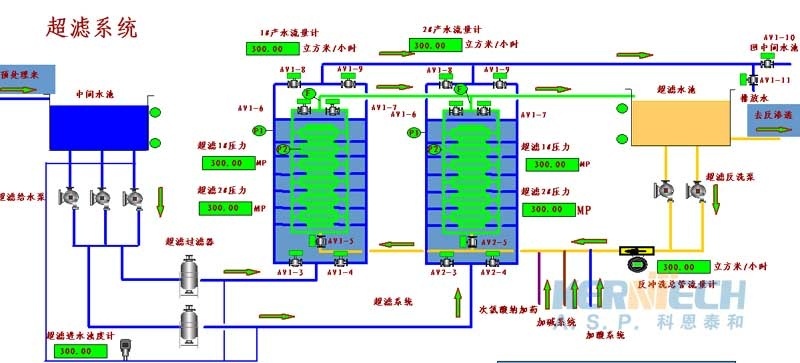

4.   系統基本的監控畫面及現場圖片

5.  工程結論

    通過緊張努力的調試，產水流量和水質達到預期的目的，現場無人化職守，運行穩定。已經順利通過驗收。得到領導的一直好評。
